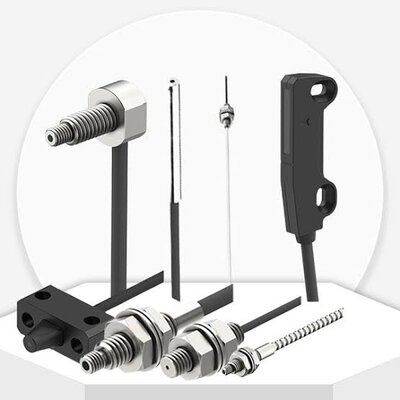

فیبر نوری آتونیکس FTP یا Autonics FTP Fiber Optic Unit برای انتقال نور از آمپلی فایر فیبر نوری به محل تشخیص استفاده می شود. مدل رسمی شاخص این گروه FTP-320-10 است که ساختار Through-beam و Head پلاستیکی قالب گیری شده دارد. در سیستم Through-beam یک بخش فرستنده و یک بخش گیرنده روبه روی یکدیگر نصب می شوند و عبور جسم از میان آن ها مسیر نور را قطع می کند. این روش برای تشخیص قطعات کوچک، شمارش اجسام، کنترل حضور محصول و ماشین هایی که به تشخیص پایدار نیاز دارند مناسب است. FTP-320-10 دارای کابل 2m، قابلیت Free Cut، شعاع خمش R30 و حداقل هدف Ø1mm است. نکته مهم این است که FTP یک Fiber Optic Unit غیرفعال محسوب می شود و برای تولید نور، پردازش سیگنال و ایجاد خروجی به Fiber Optic Amplifier نیاز دارد.
فیبر نوری FTP آتونیکس چیست؟
FTP-320-10 از خانواده Fiber Optic Units آتونیکس است. این تجهیز مدار الکترونیکی، خروجی NPN یا PNP و منبع تغذیه مستقل ندارد.
وظیفه اصلی آن انتقال نور بین Amplifier و محل Detection است. به همین دلیل پارامترهایی مانند NPN، PNP، Timer و Teaching مربوط به آمپلی فایر هستند، نه خود FTP.
در زمان خرید باید Fiber و Amplifier به صورت یک سیستم بررسی شوند. انتخاب صحیح فقط با دیدن کد FTP-320-10 کامل نمی شود.
FTP-320-10 از نوع Through-beam
روش تشخیص این مدل Through-beam است. یک Fiber نور را ارسال و Fiber دیگر آن را دریافت می کند و Target از میان این دو مسیر عبور می کند.
در شرایط عادی Receiver نور را دریافت می کند. با ورود قطعه، Beam قطع یا کاهش پیدا می کند و Amplifier این تغییر را به سیگنال خروجی تبدیل می کند.
Through-beam معمولا برای تشخیص مطمئن قطعات کوچک مناسب است، زیرا عملکرد آن کمتر از مدل Reflective به رنگ و Reflectivity سطح Target وابسته است.
مشخصات اصلی FTP-320-10
| مشخصه |
مقدار |
| مدل | FTP-320-10 |
| نوع Detection | Through-beam |
| ساختار Head | Plastic Injection Molded |
| فاصله مرجع | 500mm با BF4 Red LED در شرایط اعلام شده |
| حداقل Target | Ø1mm |
| طول کابل | 2m |
| شعاع خمش | R30 |
| Free Cut | دارد |
| دمای محیط | −40…+70°C |
فاصله تشخیص FTP-320-10
در صفحه رسمی Autonics برای FTP-320-10 فاصله تشخیص 500mm ثبت شده است. این مقدار بر اساس نور قرمز سری BF4 و شرایط آزمون تعریف شده است.
این عدد نباید به عنوان فاصله ثابت با تمام Amplifierها در نظر گرفته شود. نوع آمپلی فایر و Response Mode می تواند فاصله واقعی را به شکل قابل توجهی تغییر دهد.
در جداول فنی قدیمی تر Autonics، همین FTP-320-10 همراه BF5R در Modeهای مختلف فاصله های متفاوتی ارائه می کند. بنابراین برای Replacement یا طراحی جدید باید ترکیب دقیق Fiber و Amplifier مشخص شود.
عملکرد FTP-320-10 با BF5
در مستند فنی Autonics، FTP-320-10 با آمپلی فایر BF5R در چند Mode بررسی شده است. هرچه Mode به سمت Long Distance حرکت می کند، Response کندتر اما Sensing Distance بیشتر می شود.
| Mode BF5R |
فاصله مرجع FTP-320-10 |
| Ultra Fast | 190mm |
| Fast | 300mm |
| Standard | 640mm |
| Long | 1280mm |
| Ultra Long | 1985mm |
این اعداد مربوط به شرایط آزمون و ترکیب مشخص BF5R هستند. طراحی ماشین باید بر اساس Margin مناسب انجام شود و بهتر است Fiber در حد نهایی Range مورد استفاده قرار نگیرد.
حداقل جسم قابل تشخیص Ø1mm
حداقل Target اعلام شده برای FTP-320-10 برابر Ø1mm است. این مشخصه برای اجسام Opaque در شرایط تعریف شده سازنده اندازه گیری شده است.
Minimum Target با Sensing Distance یک پارامتر متفاوت است. امکان تشخیص Ø1mm به معنی دستیابی همزمان به حداکثر Range در همه شرایط نیست.
اگر قطعه بسیار کوچک، نیمه شفاف یا دارای مسیر حرکت متغیر باشد، تست عملی روی دستگاه اهمیت بیشتری پیدا می کند.
Head پلاستیکی FTP
حرف P در نام FTP با ساختار Plastic Head این مدل ارتباط دارد. Autonics این محصول را با عنوان Plastic Injection Molding Type معرفی می کند.
Head پلاستیکی برای کاربردهای عمومی و نقاطی که وزن کم و نصب ساده اهمیت دارد مناسب است. در محیط های مکانیکی خشن ممکن است مدل های Stainless Steel یا ساختار مقاوم تر مناسب تر باشند.
انتخاب Head باید بر اساس فضای نصب، ضربه احتمالی، دما و تماس با مواد صنعتی انجام شود.
کابل 2 متری Free Cut
FTP-320-10 به صورت استاندارد با کابل Fiber به طول 2m ارائه می شود. این کابل Free Cut است و می توان طول آن را برای تطبیق با ماشین کاهش داد.
برش باید با ابزار مناسب Fiber انجام شود تا سطح انتهایی کابل صاف و انتقال نور مناسب باقی بماند. برش نامناسب می تواند Light Loss ایجاد کند.
Autonics در مستندات Fiber Optic خود اعلام کرده است که Free Cut در بعضی شرایط می تواند فاصله تشخیص را تا حدود 20% کاهش دهد.
نکته نصب:
کابل Fiber را فقط در صورت نیاز کوتاه کنید و پس از Cut، Sensing Distance را دوباره روی ماشین تنظیم و تست کنید.
شعاع خمش R30
شعاع خمش مجاز کابل FTP-320-10 برابر R30 است. کابل نباید با شعاع کمتر از مقدار تعیین شده خم شود.
خمش شدید می تواند باعث افزایش Attenuation یا آسیب داخلی Fiber شود. این مسئله ممکن است به کاهش Sensing Margin و Detection ناپایدار منجر شود.
اگر مسیر نصب بسیار تنگ است، Fiber Unitهای Flexible با Bend Radius کوچک تر نسبت به FTP-320-10 مناسب تر هستند.
محدوده دمای −40…+70°C
دمای محیط رسمی FTP-320-10 برابر −40…+70°C است. این Range برای بسیاری از ماشین آلات عمومی صنعتی مناسب است.
برای نقاط بسیار داغ مانند کوره یا قالب های حرارتی، Fiberهای Heat-resistant آتونیکس باید بررسی شوند. بعضی مدل های تخصصی این برند تا +250°C نیز کار می کنند.
محدوده دمای Fiber Unit با دمای کاری Amplifier متفاوت است. Amplifier معمولا باید در محیط خنک تر و محافظت شده نصب شود.
تفاوت FTP و FT آتونیکس
هر دو گروه FTP و FT می توانند از ساختار Through-beam استفاده کنند، اما شکل Head و ساختار مکانیکی آن ها متفاوت است.
FTP-320-10 دارای Head پلاستیکی قالب گیری شده است، در حالی که مدل هایی مانند FT-420-10 ساختار Threaded یا Bolt Type دارند.
بنابراین انتخاب بین FTP و FT بیشتر به نحوه نصب مکانیکی و فضای موجود در ماشین مرتبط است؛ نه فقط Distance.
تفاوت FTP و FD
FTP-320-10 از نوع Through-beam است و به دو سمت مقابل نیاز دارد. FD در بسیاری از مدل های آتونیکس برای Diffuse Reflective استفاده می شود.
Through-beam معمولا Detection پایدارتر و Distance بالاتری ایجاد می کند، اما به نصب Sender و Receiver در دو سمت مسیر نیاز دارد.
Reflective از یک سمت نصب می شود و برای ماشین هایی که دسترسی به پشت Target وجود ندارد ساده تر است.
استفاده FTP با BF5
FTP-320-10 در مستندات فنی Autonics همراه BF5R نیز مشخصات Distance دارد. بنابراین در ماشین های دارای BF5 می توان این ترکیب را مشاهده کرد.
با توجه به اینکه BF5 اکنون در مسیر توقف تولید قرار دارد، برای تامین جدید باید وضعیت Amplifier نیز بررسی شود.
اگر ماشین فعلی BF5 و FTP-320-10 دارد، تعویض فقط Fiber ساده تر از تغییر کل Amplifier و Fiber است؛ مشروط به موجود بودن قطعه صحیح.
استفاده FTP با BF4
صفحه رسمی FTP-320-10 فاصله 500mm را بر اساس Red LED سری BF4 اعلام می کند. بنابراین BF4 یکی از Amplifierهای مرجع این Fiber بوده است.
در صورت استفاده از Green LED، Autonics برای این مدل کاهش Distance را در توضیحات رسمی ذکر کرده است. بنابراین رنگ منبع نور روی Range موثر است.
BF4 نیز یک نسل قدیمی تر است و برای پروژه جدید باید وضعیت تولید و مدل جایگزین جداگانه بررسی شود.
آیا FTP با BFN سازگار است؟
نباید سازگاری کامل FTP-320-10 با BFN را فقط از روی فرم مکانیکی فرض کرد. Distance و عملکرد Fiber به مشخصات منبع نور و Amplifier وابسته هستند.
برای مهاجرت از BF5 یا BF4 به BFN بهتر است Compatibility همان Fiber از جدول رسمی یا تست عملی بررسی شود.
حتی اگر Fiber از نظر مکانیکی داخل Amplifier قرار بگیرد، Sensing Distance قبلی لزوما حفظ نمی شود.
کاربردهای FTP-320-10
تشخیص قطعات کوچک
شمارش محصول
ماشین بسته بندی
خطوط مونتاژ
تشخیص عبور قطعه
فضای نصب محدود
راهنمای انتخاب فیبر نوری FTP آتونیکس
ابتدا مشخص کنید Through-beam برای ماشین قابل نصب است. باید امکان قرار دادن Head فرستنده و گیرنده در دو سمت مسیر قطعه وجود داشته باشد.
سپس اندازه Target بررسی شود. Minimum Target رسمی FTP-320-10 برابر Ø1mm است، اما شرایط واقعی ماشین باید Margin مناسب داشته باشد.
فاصله میان دو Head نیز اهمیت دارد. Distance واقعی بر اساس Amplifier و Response Mode تغییر می کند.
مسیر Cable باید شعاع R30 را رعایت کند. اگر مسیر بسیار تنگ است، مدل Flexible گزینه مناسب تری خواهد بود.
در نهایت Amplifier موجود بررسی شود. BF5، BF4 یا Amplifier جدیدتر را نباید بدون بررسی Compatibility و Sensing Distance جایگزین یکدیگر کرد.
نصب FTP-320-10
Sender و Receiver باید روبه روی یکدیگر و با Alignment مناسب نصب شوند. انحراف زاویه ای می تواند مقدار نور دریافتی را کاهش دهد.
پس از نصب، Amplifier روی شرایط بدون Target تنظیم شود و سپس عبور قطعه واقعی تست شود. مقدار Threshold بهتر است Margin کافی نسبت به هر دو وضعیت داشته باشد.
کابل Fiber نباید کشیده، له یا بیش از حد خم شود. همچنین بهتر است هنگام سرویس دستگاه از تماس مستقیم با سطح انتهایی Fiber جلوگیری شود.
قیمت فیبر نوری آتونیکس FTP
قیمت FTP-320-10 به موجودی، وضعیت تامین و بازار Fiber Optic Units آتونیکس وابسته است. این محصول باید جدا از قیمت Amplifier بررسی شود.
اگر ماشین BF5 یا BF4 دارد، ممکن است فقط Fiber آسیب دیده باشد و نیازی به تعویض Amplifier نباشد. در این حالت تامین FTP-320-10 می تواند تعمیر ساده تری ایجاد کند.
برای پروژه جدید بهتر است قبل از خرید، Availability بلندمدت Fiber و Amplifier مورد استفاده بررسی شود تا سیستم با یک تجهیز قدیمی یا در حال توقف تولید طراحی نشود.
سوالات متداول فیبر نوری آتونیکس FTP
مدل فیبر نوری FTP آتونیکس چیست؟
مدل رسمی شاخص این گروه FTP-320-10 است و از نوع Fiber Optic Unit Through-beam با Head پلاستیکی است.
فاصله تشخیص FTP-320-10 چقدر است؟
صفحه رسمی مقدار مرجع 500mm را برای BF4 با Red LED اعلام می کند. با BF5 و Modeهای مختلف فاصله می تواند تغییر کند.
حداقل Target این مدل چقدر است؟
حداقل جسم قابل تشخیص رسمی Ø1mm است.
طول کابل FTP چند متر است؟
طول استاندارد کابل FTP-320-10 برابر 2m و از نوع Free Cut است.
شعاع خمش کابل چقدر است؟
شعاع خمش مجاز FTP-320-10 برابر R30 است.
آیا FTP-320-10 خروجی NPN یا PNP دارد؟
خیر. FTP یک Fiber Optic Unit است و نوع خروجی NPN یا PNP توسط Amplifier تعیین می شود.
آیا FTP با BF5 کار می کند؟
بله، در مستندات رسمی برای FTP-320-10 فاصله های مختلف همراه BF5R اعلام شده است.
آیا کابل FTP قابل کوتاه شدن است؟
بله. Free Cut است، اما کوتاه کردن کابل می تواند Sensing Distance را تغییر دهد.
دمای کاری FTP-320-10 چقدر است؟
محدوده دمای محیط رسمی −40…+70°C است.
برای خرید FTP چه اطلاعاتی لازم است؟
کد Fiber، مدل Amplifier، فاصله واقعی، اندازه Target و شرایط نصب مهم ترین اطلاعات انتخاب هستند.
راهنمای خرید و قیمت فیبر نوری آتونیکس FTP
برای خرید فیبر نوری آتونیکس FTP-320-10 ابتدا باید مدل Amplifier موجود، فاصله بین Sender و Receiver، حداقل اندازه Target، مسیر کابل و دمای محیط مشخص شوند. در ماشین های دارای BF5 یا BF4 بهتر است همان ترکیب قبلی قبل از سفارش بررسی شود، زیرا Sensing Distance با تغییر Amplifier و Response Mode تغییر می کند. اگر هدف مهاجرت به BFN است، سازگاری مکانیکی و اپتیکی Fiber نیز باید جداگانه ارزیابی شود.
