تجهیزات جانبی کلید اتوماتیک ال اس

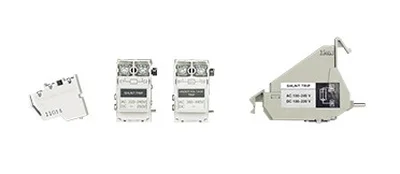

تجهیزات جانبی کلید اتوماتیک ال اس مجموعه ای از قطعات داخلی و خارجی هستند که قابلیت های پایه MCCBهای LS ELECTRIC را توسعه می دهند. یک کلید اتوماتیک در حالت استاندارد وظیفه حفاظت در برابر اضافه بار و اتصال کوتاه را بر عهده دارد، اما در بسیاری از تابلوهای صنعتی لازم است وضعیت کلید به PLC ارسال شود، Trip کلید از راه دور انجام شود، افت ولتاژ باعث قطع خودکار مدار شود یا وضعیت وقوع خطا از حالت خاموش کردن دستی قابل تفکیک باشد. تجهیزات جانبی مانند Shunt Trip، Undervoltage Trip، Auxiliary Switch و Alarm Switch دقیقا برای همین کاربردها استفاده می شوند. در کنار تجهیزات کنترلی، LS برای اتصال، ایزولاسیون، نصب و سرویس کلید نیز تجهیزاتی مانند Rear Connection، Plug-in Base، Terminal Cover، Rotary Handle، Motor Operator و رابط های ترمینال ارائه می کند. انتخاب Accessory باید بر اساس خانواده کلید، Frame، تعداد پل، ولتاژ فرمان و Part Number انجام شود و لوازم Metasol و Susol نباید بدون بررسی سازگاری جای یکدیگر استفاده شوند.

انواع تجهیزات جانبی کلید اتوماتیک ال اس

شنت تریپ ال اس SHT

Shunt Trip یا SHT وسیله ای برای Trip کردن کلید اتوماتیک با یک فرمان ولتاژی خارجی است. در بازار ایران عبارت «رله شنت تریپ» نیز برای این تجهیز استفاده می شود، اما نام فنی LS در کاتالوگ Shunt Trip است.

با اعمال ولتاژ مناسب به SHT، مکانیزم داخلی کلید آزاد شده و MCCB به حالت Trip می رود. این فرمان می تواند از PLC، سیستم اعلام حریق، شستی Emergency Stop، رله حفاظتی یا یک سیستم کنترل مرکزی ارسال شود.

شنت تریپ در پروژه هایی که لازم است مدار حتی بدون حضور اپراتور در کنار تابلو قطع شود اهمیت زیادی دارد.

کاربردهای شنت تریپ

SHT با ولتاژهای فرمان متفاوت عرضه می شود. بنابراین هنگام سفارش باید ولتاژ Coil مانند 24V، 48V، 110V، 220V یا سایر Ratingهای رسمی مدل مورد نظر مشخص شود.

ولتاژهای موجود به سری و Frame وابسته هستند و نباید SHT یک Frame را صرفا به دلیل یکسان بودن ولتاژ روی Frame دیگر نصب کرد.

آندر ولتاژ ال اس UVT

Undervoltage Trip یا UVT که در بازار با عناوینی مانند «رله آندر ولتاژ» یا «بوبین آندر ولتاژ» نیز شناخته می شود، برای Trip کردن کلید در زمان کاهش ولتاژ استفاده می شود.

در Metasol، LS اعلام می کند UVT در صورت کاهش ولتاژ خط به حدود 20 تا 70 درصد مقدار نامی، کلید را بدون تأخیر Trip می کند. برای وصل مجدد، ولتاژ باید تا محدوده مجاز بازیابی شود.

در بعضی اسناد و نسل های محصول، محدوده عملکرد بر اساس مدل می تواند متفاوت باشد؛ بنابراین مقدار دقیق باید از Datasheet همان UVT استخراج شود.

چرا UVT استفاده می شود؟

اگر افت ولتاژ باعث عملکرد نامناسب یک ماشین شود، UVT می تواند کل مدار را قطع کند.

یکی دیگر از کاربردهای مهم آن جلوگیری از راه اندازی ناخواسته تجهیزات بعد از برگشت برق است. تا زمانی که ولتاژ Coil به سطح مناسب نرسیده باشد، MCCB مجهز به UVT قابلیت وصل شدن ندارد.

این ویژگی در ماشین آلاتی که راه اندازی ناگهانی پس از قطع و وصل برق می تواند خطرناک باشد کاربرد مهمی دارد.

تفاوت شنت تریپ و آندر ولتاژ

کنتاکت کمکی ال اس AX

Auxiliary Switch یا AX برای انتقال وضعیت مکانیکی کلید به بیرون استفاده می شود. این Accessory نشان می دهد Breaker در وضعیت ON یا OFF قرار دارد.

AX معمولا دارای کنتاکت تبدیلی است؛ به این معنی که یک مسیر NO و یک مسیر NC نسبت به وضعیت کلید تغییر حالت می دهند.

خروجی AX می تواند به PLC، چراغ سیگنال، BMS، SCADA یا سیستم مانیتورینگ تابلو متصل شود.

AX چه چیزی را اعلام می کند؟

AX وضعیت Position کلید را اعلام می کند. بنابراین برای تشخیص این که MCCB باز است یا بسته، Accessory اصلی AX است.

AX به تنهایی مشخص نمی کند که چرا کلید باز شده است. برای تشخیص Trip حفاظتی باید AL نیز بررسی شود.

کنتاکت خطا یا Alarm Switch ال اس AL

Alarm Switch یا AL همان تجهیزی است که در بازار اغلب با عنوان «کنتاکت خطا» شناخته می شود.

وظیفه AL اعلام Trip کلید است. LS برای Metasol توضیح می دهد که AL در صورت Trip ناشی از اضافه بار، اتصال کوتاه، عملکرد SHT، عملکرد UVT یا استفاده از Trip Button تغییر وضعیت می دهد.

اگر کلید به صورت دستی با Handle از ON به OFF منتقل شود، Alarm Switch به عنوان Trip عمل نمی کند. همین تفاوت باعث می شود AL بتواند Trip واقعی را از خاموش کردن عادی کلید تفکیک کند.

تفاوت کنتاکت کمکی AX و کنتاکت خطا AL

در تابلوهای اتوماسیون معمولا استفاده همزمان از AX و AL اطلاعات کامل تری در اختیار PLC قرار می دهد؛ AX وضعیت Position و AL علت بازشدن به صورت Trip را مشخص می کند.

رابط شینه و ترمینال کلید اتوماتیک LS

عبارت «رابط شینه ترمینال» در بازار می تواند به چند نوع Accessory قدرت اشاره کند و یک قطعه واحد برای تمام MCCBهای LS نیست.

بسته به سری و Frame، LS روش های مختلفی برای اتصال کابل یا Busbar ارائه می کند که شامل Front Terminal، Rear Connection Unit، Plug-in Base، Terminal Block و قطعات حفاظتی ترمینال می شوند.

برای همین هنگام سفارش رابط شینه یا ترمینال باید مدل دقیق کلید، Frame، تعداد پل و نوع Connection مشخص باشد. انتخاب فقط بر اساس جریان نامی کافی نیست.

Rear Connection Unit

Rear Connection امکان اتصال قدرت از پشت Breaker یا پشت صفحه تابلو را فراهم می کند.

این روش در تابلوهایی که فضای جلوی کلید محدود است یا طراحی Busbar پشت صفحه انجام شده کاربرد دارد.

Plug-in Base

Plug-in Base برای جداسازی سریع تر MCCB از بخش ثابت اتصال قدرت استفاده می شود.

در زمان سرویس می توان بدنه کلید را از Base جدا کرد، در حالی که بخشی از Wiring یا Busbar روی بخش ثابت باقی می ماند.

Plug-in در همه Frameها و همه مدل ها یکسان نیست و Kit مناسب باید از کاتالوگ همان سری انتخاب شود.

Terminal Block

Terminal Block می تواند برای اتصال سیم های کنترلی Accessory یا در برخی محصولات برای اتصال قدرت استفاده شود. نوع و کاربرد دقیق Terminal Block به خانواده محصول بستگی دارد.

برای Accessories داخلی Metasol، LS نسخه های Terminal Block Type و Lead Wire Type را در برخی Frameها ارائه کرده است.

کاور ترمینال

Terminal Cover برای کاهش احتمال تماس مستقیم با قسمت های دارای ولتاژ در محدوده Terminal استفاده می شود.

در تابلوهایی که فاصله الکتریکی محدود است یا دسترسی به Terminal امکان پذیر است، استفاده از Cover و Insulation Barrier می تواند سطح ایمنی را افزایش دهد.

نوع Short یا Long Cover و ابعاد آن به Frame و مدل کلید وابسته است.

دسته گردان Rotary Handle

Rotary Handle برای کنترل کلید از طریق یک دسته چرخشی استفاده می شود.

مدل Direct روی خود Breaker نصب می شود و Extended Type امکان انتقال دسته به درب تابلو را فراهم می کند.

در تابلوهای صنعتی، Extended Rotary Handle علاوه بر سهولت عملکرد می تواند در Interlock مکانیکی درب تابلو نیز نقش داشته باشد.

عملگر موتوری Motor Operator

Motor Operator امکان باز و بسته کردن کلید اتوماتیک از راه دور را فراهم می کند.

این Accessory با Shunt Trip تفاوت دارد. SHT فقط فرمان Trip یا باز کردن کلید را اجرا می کند، اما Motor Operator در مدل مربوط برای عملیات مکانیکی باز و بسته کردن کلید استفاده می شود.

کاربرد آن در ATS، سیستم های کنترل مرکزی، تابلوهای بدون اپراتور محلی و شبکه های اتوماسیون صنعتی رایج است.

تجهیزات داخلی و خارجی MCCB

Internal Accessory داخل یا در محفظه مخصوص Breaker نصب می شود، در حالی که External Accessory به ساختار نصب، اتصال یا کنترل مکانیکی بیرونی مربوط است.

سازگاری تجهیزات با Metasol

در Metasol، ترکیب AX، AL، SHT و UVT به Frame و تعداد پل بستگی دارد.

LS برای Frameهای 30 تا 250AF، 400 تا 800AF و 1000 تا 1200AF جداول سازگاری جداگانه ارائه کرده است.

حتی محل نصب Accessory در سمت چپ یا راست مکانیزم می تواند محدودیت داشته باشد؛ بنابراین سفارش «یک شنت تریپ Metasol» بدون اعلام مدل کلید کافی نیست.

سازگاری تجهیزات با Susol

Susol نیز دارای مجموعه گسترده Internal و External Accessories است.

AX، AL، SHT، UVT، Motor Operator، Rotary Handle، Plug-in Kit و سایر تجهیزات بر اساس Frameهایی مانند 160AF، 250AF، 630AF، 800AF یا 1600AF انتخاب می شوند.

علاوه بر Frame، نوع MCCB، تعداد Pole و گاهی Trip Unit می توانند روی سازگاری Accessory اثر داشته باشند.

آیا Accessory متاسول روی Susol نصب می شود؟

به طور کلی نباید Accessory دو خانواده را قابل جایگزینی فرض کرد.

حتی اگر دو Coil ولتاژ فرمان یکسان داشته باشند، ابعاد مکانیکی، محل نصب، کانکتور، Frame و عملکرد مکانیزم می توانند متفاوت باشند.

بهترین مبنا برای انتخاب، Product Finder یا Catalog رسمی و Item Code کلید است.

انتخاب ولتاژ شنت تریپ و UVT

ولتاژ Control Circuit باید قبل از سفارش SHT یا UVT مشخص شود.

اگر تابلو فرمان 24VDC دارد، Accessory با Coil مناسب 24V بررسی می شود. اگر فرمان از 220VAC تامین می شود، نسخه متناسب با همان ولتاژ لازم خواهد بود.

اتصال ولتاژ اشتباه می تواند باعث عدم عملکرد یا آسیب Coil شود. AC یا DC بودن ولتاژ نیز باید با Rating دقیق تجهیز مطابقت داشته باشد.

راهنمای انتخاب تجهیزات جانبی کلید اتوماتیک LS

مرحله اول شناسایی سری کلید است؛ برای مثال Metasol یا Susol.

سپس Frame و Part Number کلید مشخص شود. عبارت هایی مانند 250AF یا 630AF در انتخاب Accessory اهمیت زیادی دارند.

برای SHT و UVT باید ولتاژ فرمان AC یا DC و مقدار دقیق آن مشخص شود.

برای AX و AL باید تعداد کنتاکت و ساختار مورد نیاز کنترل شود. در بعضی Frameها امکان نصب ترکیب AX+AL وجود دارد.

برای رابط ترمینال و شینه نیز نوع اتصال Front، Rear یا Plug-in و تعداد پل باید مشخص باشند.

در نهایت باید ظرفیت فیزیکی نصب Accessory روی Breaker بررسی شود؛ بعضی ترکیب های داخلی را نمی توان همزمان در یک موقعیت نصب کرد.

جدول انتخاب سریع تجهیزات جانبی

قیمت تجهیزات جانبی کلید اتوماتیک ال اس

قیمت تجهیزات جانبی LS به نوع Accessory، سری، Frame و مشخصات الکتریکی وابسته است.

برای مثال SHT یک Metasol 250AF با شنت تریپ Susol 800AF یک محصول مشترک نیست. حتی در یک Frame، نسخه 24VDC با 220VAC Item Code متفاوتی دارد.

AX و AL نیز ممکن است با تعداد کنتاکت یا نوع اتصال متفاوت عرضه شوند. در رابط های ترمینال نیز Frame، تعداد Pole و نوع نصب روی قیمت و کد محصول اثر دارند.

برای استعلام دقیق بهتر است عکس پلاک MCCB یا Part Number کامل آن همراه با نام Accessory و ولتاژ فرمان ارسال شود.
