کلید محافظ جان ال اس

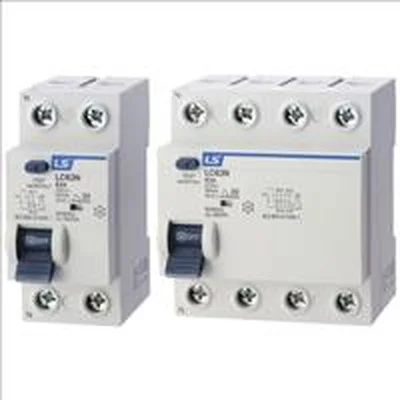

کلید محافظ جان ال اس LS ELECTRIC برای تشخیص جریان نشتی و کاهش خطرات ناشی از اتصال جریان به زمین استفاده می شود. سبد فعلی LS شامل کلیدهای RCCB برای حفاظت نشتی جریان، RCBO برای حفاظت همزمان نشتی، اضافه بار و اتصال کوتاه و خانواده Metasol ELCB برای کاربردهای صنعتی با جریان و قدرت قطع بالاتر است. در L-Series مدل های 1P+N، 2P، 3P+N و 4P با تیپ های AC، A و B و حساسیت هایی مانند 10، 30، 100 و 300mA بسته به مدل عرضه می شوند. انتخاب صحیح باید بر اساس نوع حفاظت، جریان نامی، حساسیت نشتی، تعداد پل، نوع بار و استاندارد پروژه انجام شود.

برای راهنمای خرید و دریافت قیمت کلید محافظ جان ال اس با شماره 03191091031 تماس بگیرید.

زیردسته‌ها

کلید محافظ جان ال اس LC

کلید محافظ جان ال اس عنوانی رایج در بازار برای گروهی از تجهیزات LS ELECTRIC است که جریان نشتی را تشخیص می دهند و در صورت عبور نشتی از مقدار تعیین شده مدار را قطع می کنند. این عنوان می تواند به چند گروه فنی متفاوت شامل RCCB، RCBO و ELCB اشاره داشته باشد و تشخیص تفاوت آن ها هنگام خرید اهمیت زیادی دارد. RCCB وظیفه اصلی حفاظت در برابر جریان نشتی را بر عهده دارد و حفاظت اضافه بار و اتصال کوتاه آن باید با تجهیز دیگری تامین شود. RCBO علاوه بر نشتی جریان، حفاظت اضافه بار و اتصال کوتاه را نیز در یک دستگاه فراهم می کند. در سطوح جریان بالاتر نیز خانواده Metasol ELCB برای کاربردهای صنعتی وجود دارد. بنابراین عبارت «محافظ جان LS» به تنهایی برای تعیین کد محصول کافی نیست و باید نوع کلید، تعداد پل، جریان نامی، حساسیت نشتی، تیپ تشخیص جریان، قدرت قطع و ولتاژ شبکه نیز مشخص شوند.

کلید محافظ جان ال اس چگونه کار می کند؟

در یک مدار سالم، مجموع جریان عبوری از هادی های فعال که از داخل ترانس جریان تفاضلی عبور می کنند تقریبا صفر است. اگر بخشی از جریان از مسیر ناخواسته به زمین، بدنه تجهیز یا مسیر دیگری نشت کند، اختلاف جریان ایجاد می شود.

کلید محافظ جان این اختلاف را اندازه گیری می کند. وقتی مقدار جریان تفاضلی از آستانه تعیین شده محصول عبور کند، مکانیزم Trip فعال شده و مدار قطع می شود.

این حفاظت با حفاظت اضافه بار و اتصال کوتاه یکسان نیست. اینکه یک کلید هر سه نوع حفاظت را داشته باشد یا فقط نشتی جریان را تشخیص دهد به RCCB یا RCBO بودن آن بستگی دارد.

تفاوت RCCB، RCBO و ELCB ال اس

نوع	حفاظت نشتی	اضافه بار	اتصال کوتاه
RCCB	دارد	ندارد	ندارد
RCBO	دارد	دارد	دارد
Metasol ELCB	دارد	دارد	دارد

در نتیجه RCCB را نباید بدون حفاظت مناسب اضافه جریان جای MCB یا MCCB استفاده کرد. اگر هدف این است که یک تجهیز ماژولار هم نشتی جریان و هم اضافه بار و اتصال کوتاه را پوشش دهد، RCBO انتخاب مرتبط تری است.

L-Series RCBO؛ نسل جدید محافظ جان LS

LS ELECTRIC در نسل جدید L-Series، خانواده RCBO را برای حفاظت یکپارچه نشتی جریان، اضافه بار و اتصال کوتاه ارائه می کند. این خانواده بسته به مدل تا 63A و قدرت قطع تا 10kA را پوشش می دهد.

مدل های فعلی شامل LB40NN، LB40NB، LB63H و LB63H4 هستند. ترکیب تعداد پل و نوع تشخیص نشتی در این مدل ها متفاوت است و همین موضوع امکان استفاده در مدارهای تک فاز و سه فاز را فراهم می کند.

مدل	پل	جریان	قدرت قطع	تیپ نشتی
LB40NN	1P+N	6…40A	6kA	AC / A
LB40NB	1P+N / 3P+N	6…40A	6kA	B
LB63H	2P	6…63A	10kA	AC / A
LB63H4	4P	6…63A	10kA	AC / A

حساسیت نشتی در RCBO ال اس

مقدار حساسیت نشتی با IΔn مشخص می شود و بیان می کند دستگاه در چه سطحی از جریان تفاضلی طراحی شده است.

در L-Series بسته به مدل، گزینه های 10، 30، 100 و 300mA وجود دارند. LB40NN شامل حساسیت های 10 و 30mA است، در حالی که LB63H و LB63H4 گزینه های 30، 100 و 300mA دارند.

حساسیت 30mA معمولا برای حفاظت تکمیلی افراد در کاربردهای مرتبط بررسی می شود. حساسیت های بالاتر مانند 100 یا 300mA اهداف حفاظتی متفاوتی دارند و جایگزین خودکار 30mA برای حفاظت افراد محسوب نمی شوند؛ انتخاب نهایی باید مطابق استاندارد و طراحی پروژه باشد.

منحنی B، C و D در RCBO

چون RCBO علاوه بر نشتی جریان از مدار در برابر اضافه بار و اتصال کوتاه نیز حفاظت می کند، منحنی عملکرد بخش اضافه جریان نیز اهمیت دارد.

LB40NN در مدل های B و C ارائه می شود. LB40NB، LB63H و LB63H4 بسته به کد در منحنی های B، C و D عرضه می شوند.

Curve باید با جریان هجومی بار هماهنگ باشد. انتخاب D صرفا برای جلوگیری از Trip ناخواسته صحیح نیست و باید شرایط خطا، امپدانس حلقه و حفاظت کابل نیز کنترل شوند.

RCCB ال اس چیست؟

RCCB برای تشخیص جریان نشتی طراحی شده و بخش حفاظتی اضافه بار و اتصال کوتاه مانند MCB را در خود ندارد. به همین دلیل باید همراه با تجهیز مناسب حفاظت Overcurrent در مدار استفاده شود.

خانواده RCCB ال اس شامل مدل هایی مانند LC63N، LC63NR، LC100H، LC100HR و LC80HB است. این محصولات استاندارد IEC/EN 61008-1 را پوشش می دهند و LC80HB برای Type B علاوه بر آن با IEC/EN 62423 مرتبط است.

مدل های RCCB ال اس

مدل	تعداد پل	جریان نامی	حساسیت	تیپ
LC63N / LC63NR	1P+N / 3P+N	16…63A	30 / 100 / 300mA	AC / A
LC100H / LC100HR	1P+N / 3P+N	16…100A	30 / 100 / 300mA	AC / A / AC(S) / A(S)
LC80HB	1P+N / 3P+N	16…80A	30 / 100 / 300mA	B

در مدل LC63N و LC100H، حرف R در نسخه LC63NR یا LC100HR به محل Neutral مربوط است. در مدل پایه Neutral در سمت چپ و در نسخه R در سمت راست دستگاه قرار می گیرد.

تیپ AC محافظ جان ال اس

Type AC برای تشخیص جریان نشتی متناوب سینوسی طراحی شده است. این نوع در مدارهایی که شکل جریان نشتی مطابق محدوده تعریف شده برای Type AC است قابل استفاده خواهد بود.

وجود تجهیزات الکترونیکی در بار می تواند شکل جریان نشتی را تغییر دهد؛ در چنین شرایطی انتخاب Type A یا B بسته به ساختار مصرف کننده باید بررسی شود.

تیپ A محافظ جان LS

Type A علاوه بر جریان متناوب سینوسی، برای شکل های مشخص جریان نشتی پالسی DC نیز طراحی شده است. این ویژگی باعث می شود برای بسیاری از تجهیزات دارای یکسوساز یا مدار الکترونیکی نسبت به Type AC انتخاب مناسب تری باشد.

مدل های AC/A در خانواده های LB و LC ال اس وجود دارند. انتخاب نهایی همچنان باید بر اساس مشخصات بار و الزامات استاندارد انجام شود.

تیپ B محافظ جان ال اس

Type B برای شرایطی طراحی شده است که شکل جریان نشتی پیچیده تر بوده و مولفه DC صاف نیز می تواند وجود داشته باشد. LS در لاین آپ فعلی LB40NB از نوع RCBO و LC80HB از نوع RCCB را برای Type B ارائه می کند.

کاربرد Type B می تواند در بعضی درایوها، مبدل های توان، شارژرها و تجهیزات الکترونیک قدرت مطرح باشد، اما نوع دقیق کلید باید مطابق دستورالعمل سازنده بار و استاندارد پروژه انتخاب شود.

Type B را نباید صرفا به دلیل پوشش گسترده تر بدون بررسی اقتصادی و فنی جای تمام Typeهای دیگر استفاده کرد.

مدل های تأخیردار AC(S) و A(S)

در خانواده LC100H، LS مدل های AC(S) و A(S) را نیز معرفی می کند. این نسخه ها دارای عملکرد نشتی با تأخیر زمانی هستند.

مدل تأخیردار می تواند در Coordination چند سطحی مورد استفاده قرار گیرد تا کلید بالادست در برابر خطای گذرا یا عملکرد سریع کلید پایین دست بلافاصله قطع نشود.

استفاده از نسخه S باید بر اساس طراحی Selectivity انجام شود و جایگزین خودکار مدل سریع در مدار نهایی حفاظت افراد نیست.

محافظ جان تک فاز ال اس

برای مدار تک فاز، مدل های 1P+N یا 2P بسته به خانواده در دسترس هستند. LB40NN و LB40NB نمونه RCBOهای 1P+N و LB63H یک مدل 2P است.

در RCCB نیز LC63N، LC100H و LC80HB ساختار 1P+N دارند. محل Neutral در نسخه های R خانواده LC تغییر می کند و باید هنگام سیم بندی مطابق علامت های روی دستگاه عمل شود.

محافظ جان سه فاز ال اس

برای شبکه سه فاز، ساختارهای 3P+N یا 4P در لاین آپ وجود دارند. LB40NB نسخه 3P+N و LB63H4 نسخه 4P را برای RCBO ارائه می کنند.

RCCBهای LC نیز در نسخه 3P+N عرضه می شوند. هر هادی فعالی که باید در اندازه گیری تفاضلی شرکت کند باید مطابق نقشه سازنده از مسیر صحیح کلید عبور کند.

لوازم جانبی RCCB ال اس

در خانواده های LC63N، LC100H و LC80HB، LS تجهیزات جانبی AX، AL، SHT و U/OVT را در اسناد فنی معرفی کرده است.

AX
کنتاکت کمکی برای نمایش وضعیت

AL
کنتاکت آلارم

SHT
قطع از راه دور

U/OVT
تجهیز مرتبط با افت یا اضافه ولتاژ در مدل سازگار

وجود Accessory باید در سطح کد محصول بررسی شود و تجهیزات یک سری را نباید صرفا به دلیل شباهت ظاهری روی سری دیگری استفاده کرد.

Metasol ELCB ال اس

برای جریان های بالاتر از خانواده های ماژولار، LS سری Metasol ELCB را ارائه می کند. این محصولات از نظر شکل و کلاس کاربرد به MCCB نزدیک هستند و علاوه بر اضافه بار و اتصال کوتاه، حفاظت Earth Leakage را نیز فراهم می کنند.

لاین آپ Metasol ELCB شامل خانواده های EBN، EBS، EBH و EBL است که مانند Metasol MCCB سطوح مختلف قدرت قطع را پوشش می دهند. در اسناد رسمی Frameهای مختلف تا 800AF و در بعضی کدهای EBS تا Frameهای بالاتر دیده می شوند.

برای نمونه در 460VAC، کدهایی مانند EBN400c با 37kA، EBS400c با 50kA، EBH400c با 65kA و EBL400c با 85kA در اسناد رسمی معرفی شده اند. این اعداد فقط برای شرایط همان Frame و ولتاژ هستند.

دکمه TEST در محافظ جان

محافظ جان به طور معمول دارای مدار Test برای بررسی عملکرد مکانیزم نشتی است. این تست، جریان تفاضلی مصنوعی ایجاد می کند تا عملکرد Trip بررسی شود.

دکمه Test جای تست تخصصی دستگاه اندازه گیری عایق یا آزمون زمان و جریان عملکرد RCD را نمی گیرد. برای نگهداری حرفه ای باید روش تست و دوره بازرسی طبق دستورالعمل سازنده و مقررات پروژه انجام شود.

چرا محافظ جان بی دلیل قطع می کند؟

Trip مکرر همیشه به معنی خرابی کلید نیست. مجموع جریان نشتی طبیعی چند مصرف کننده، رطوبت، آسیب عایق کابل، فیلترهای EMC، تجهیزات دارای اینورتر و اشتباه در سیم بندی Neutral می توانند باعث عملکرد محافظ جان شوند.

اتصال Neutral مدار محافظت شده به Neutral مدار دیگر یا اتصال مجدد Neutral و Earth در نقطه نامناسب از دلایل مهم Trip ناخواسته است.

در چنین شرایطی افزایش خودسرانه حساسیت از 30mA به 300mA راه حل صحیح نیست. ابتدا علت نشتی و ساختار سیم بندی باید بررسی شود.

راهنمای انتخاب کلید محافظ جان ال اس

ابتدا مشخص شود فقط حفاظت نشتی لازم است یا حفاظت اضافه جریان نیز باید در همان تجهیز وجود داشته باشد. برای حالت اول RCCB و برای حالت دوم RCBO یا در رنج صنعتی ELCB قابل بررسی است.

در مرحله دوم جریان نامی و تعداد پل انتخاب شوند. جریان کلید باید با مدار و حفاظت بالادست هماهنگ باشد و تعداد پل با ساختار تک فاز یا سه فاز تطبیق داده شود.

سپس حساسیت IΔn تعیین شود. گزینه های 10، 30، 100 و 300mA در خانواده های مختلف LS وجود دارند و انتخاب آن ها به کاربرد و استاندارد پروژه وابسته است.

مرحله بعد انتخاب Type AC، A یا B است. بارهای الکترونیکی و مبدل های قدرت ممکن است به Type A یا B نیاز داشته باشند و باید مشخصات خود بار بررسی شود.

در RCBO، Curve و Breaking Capacity نیز باید تعیین شوند. در مدل های فعلی LS گزینه های 6kA و 10kA وجود دارند.

نیاز	خانواده قابل بررسی
فقط حفاظت نشتی جریان	L-Series RCCB / LC Series
نشتی + اضافه بار + اتصال کوتاه	L-Series RCBO
Type B ماژولار	LB40NB یا LC80HB بسته به نیاز RCBO/RCCB
جریان و Frame صنعتی بالاتر	Metasol ELCB
نیاز به مدل تأخیردار	LC100H در نسخه AC(S) یا A(S) مناسب

نصب کلید محافظ جان LS

فاز و Neutral باید مطابق دیاگرام سازنده از Poleهای صحیح عبور کنند. اشتباه در اتصال Neutral یکی از مهم ترین دلایل عملکرد نادرست RCD است.

Neutral خروجی یک RCCB یا RCBO نباید با Neutral مدارهای خارج از همان کلید ترکیب شود. همچنین اتصال N و PE بعد از نقطه ای که طراحی سیستم اجازه نمی دهد می تواند باعث Trip شود.

جهت Line و Load، گشتاور Terminal و سطح مقطع کابل باید بر اساس راهنمای همان مدل رعایت شوند. در خانواده LC100H و LC80HB ظرفیت فیزیکی ترمینال تا 50mm² در اسناد مربوط ذکر شده است.

قیمت کلید محافظ جان ال اس

قیمت محافظ جان LS به RCCB، RCBO یا ELCB بودن، جریان نامی، تعداد پل، حساسیت نشتی و Type بستگی دارد.

برای مثال یک RCBO تک فاز 30mA با Type A و یک RCCB چهارپل Type B محصول مشابهی نیستند. قدرت قطع RCBO و تجهیزات جانبی مدل های LC نیز قیمت نهایی را تغییر می دهند.

Metasol ELCB به دلیل Frame، جریان و قدرت قطع بالاتر در گروه متفاوتی نسبت به محافظ جان های ماژولار قرار می گیرد و قیمت آن باید با Part Number دقیق استعلام شود.

سوالات متداول کلید محافظ جان ال اس

تفاوت RCCB و RCBO ال اس چیست؟

RCCB فقط حفاظت جریان نشتی را انجام می دهد، اما RCBO علاوه بر نشتی، اضافه بار و اتصال کوتاه را نیز پوشش می دهد.

محافظ جان LS چند میلی آمپر است؟

بسته به مدل، حساسیت های 10، 30، 100 و 300mA در لاین آپ فعلی وجود دارند.

آیا LS محافظ جان Type B دارد؟

بله. LB40NB از نوع RCBO و LC80HB از نوع RCCB برای Type B در لاین آپ رسمی معرفی شده اند.

محافظ جان سه فاز LS کدام است؟

مدل های 3P+N و 4P در خانواده های RCBO و RCCB وجود دارند؛ انتخاب دقیق به جریان، Type و نوع حفاظت بستگی دارد.

آیا RCCB از اتصال کوتاه حفاظت می کند؟

خیر. RCCB برای حفاظت نشتی است و باید حفاظت مناسب Overcurrent به صورت جداگانه در مدار وجود داشته باشد.

RCBO ال اس تا چند آمپر است؟

L-Series RCBO در مدل های فعلی تا 63A ارائه می شود.

قدرت قطع RCBO ال اس چقدر است؟

بسته به مدل 6kA یا 10kA است. LB40NN و LB40NB برابر 6kA و LB63H و LB63H4 برابر 10kA هستند.

تفاوت Type AC و Type A چیست؟

Type AC برای جریان نشتی متناوب سینوسی و Type A علاوه بر آن برای شکل های مشخص نشتی پالسی DC طراحی شده است.

Metasol ELCB چیست؟

خانواده صنعتی LS برای حفاظت نشتی همراه با اضافه بار و اتصال کوتاه در Frameها و جریان های بالاتر است و مدل های EBN، EBS، EBH و EBL دارد.

برای خرید محافظ جان LS چه اطلاعاتی لازم است؟

RCCB یا RCBO بودن، جریان نامی، تعداد پل، حساسیت نشتی، Type AC/A/B، ولتاژ و در RCBO قدرت قطع و Curve باید مشخص شوند.

راهنمای خرید و قیمت کلید محافظ جان ال اس

برای خرید کلید محافظ جان ال اس ابتدا نوع حفاظت مشخص شود. اگر فقط تشخیص جریان نشتی نیاز است RCCB و اگر حفاظت نشتی، اضافه بار و اتصال کوتاه باید در یک تجهیز انجام شود RCBO مناسب تر است. برای کاربردهای صنعتی با جریان و Frame بالاتر نیز Metasol ELCB قابل بررسی است. در مرحله بعد جریان، تعداد پل، حساسیت 10، 30، 100 یا 300mA، Type AC، A یا B و در RCBO منحنی و قدرت قطع انتخاب می شوند.
