کلید اتوماتیک ال اس Susol

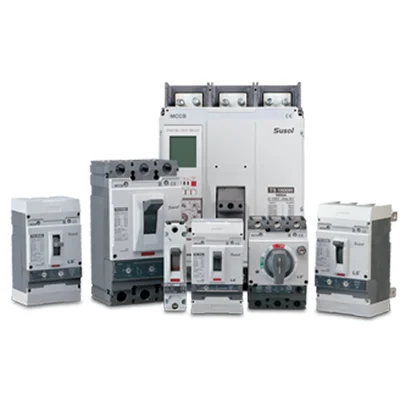

کلید اتوماتیک ال اس Susol یا LS ELECTRIC Susol MCCB خانواده ای از کلیدهای اتوماتیک کمپکت برای حفاظت شبکه های فشار ضعیف صنعتی است. این سری برای مدارهایی طراحی شده که علاوه بر حفاظت اضافه بار و اتصال کوتاه، قدرت قطع بالا، تنوع واحد تریپ، قابلیت تنظیم حفاظت و تجهیزات جانبی گسترده اهمیت دارد. Susol جریان نامی 16 تا 1600A را در پنج Frame اصلی پوشش می دهد و در تیپ های مختلف N، H و L می تواند قدرت قطع بسیار بالایی ارائه کند. در مدل های مربوط، واحد تریپ حرارتی-مغناطیسی ثابت یا قابل تنظیم، واحد تریپ الکترونیکی، حفاظت اختصاصی موتور و تجهیزات کنترلی در دسترس هستند. این تنوع Susol را برای تابلوهای اصلی و فرعی صنعتی، فیدرهای ترانسفورماتور، خطوط تولید، ماشین آلات بزرگ و شبکه هایی با Short-Circuit Level بالا به گزینه ای قابل بررسی تبدیل می کند.

کلید اتوماتیک Susol چیست؟

Susol یک Molded Case Circuit Breaker یا MCCB است. این کلید در حالت عادی امکان قطع و وصل مدار را فراهم می کند و در صورت وقوع جریان غیرمجاز، مدار را به صورت خودکار قطع می کند.

نوع حفاظت دقیق به Trip Unit نصب شده روی کلید بستگی دارد. در مدل های Thermal-Magnetic حفاظت اضافه بار و اتصال کوتاه با مکانیزم حرارتی و مغناطیسی انجام می شود، در حالی که مدل های Electronic امکان تنظیم دقیق تر زمان و جریان عملکرد را فراهم می کنند.

یکی از نقاط قوت Susol تنوع همین Trip Unitها است؛ بنابراین می توان برای یک پروژه ساده از مدل ثابت و برای شبکه پیچیده با Selectivity از مدل قابل تنظیم یا الکترونیکی استفاده کرد.

رنج جریان 16 تا 1600 آمپر

LS ELECTRIC محدوده کلی جریان خانواده Susol را 16 تا 1600A اعلام می کند. این دامنه از فیدرهای متوسط تا ورودی ها و خطوط اصلی با جریان بالا را پوشش می دهد.

جریان نامی قابل سفارش به Frame و Part Number بستگی دارد. بنابراین هر Frame فقط با یک آمپراژ ثابت عرضه نمی شود و چند Rated Current مختلف می تواند در یک بدنه مشترک وجود داشته باشد.

هنگام انتخاب جریان باید جریان طراحی مدار، سطح مقطع کابل یا Busbar، دمای داخل تابلو و شرایط نصب بررسی شوند. انتخاب MCCB فقط بر اساس جریان مصرف کننده کافی نیست.

پنج فریم اصلی Susol

Frame Size ظرفیت مکانیکی پایه کلید را مشخص می کند، اما Rated Current دقیق با مدل تعیین می شود. برای مثال وجود Frame 250AF به معنی 250A بودن تمام کلیدهای آن بدنه نیست.

قدرت قطع Susol در 380/415VAC

یکی از مهم ترین مزایای Susol قدرت قطع بالا است. LS سطوح N، H و L را برای شرایط مختلف Short-Circuit ارائه می کند.

جدول بالا مربوط به Icu در 380/415VAC است. ظرفیت قطع یک Part Number در ولتاژهای دیگر می تواند متفاوت باشد و عدد درج شده برای 415V را نباید به تمام ولتاژها تعمیم داد.

تفاوت Susol N، H و L

حرف N در Susol نشان دهنده سطح Normal Breaking Capacity در ساختار این خانواده است. این مدل برای شبکه هایی قابل بررسی است که سطح اتصال کوتاه از ظرفیت N همان Frame بیشتر نباشد.

نسخه H ظرفیت قطع بیشتری دارد و در شبکه های با Fault Level بالاتر استفاده می شود. برای مثال در 800AF مقدار H برابر 100kA در 380/415VAC است.

نسخه L سطح بسیار بالای قدرت قطع را ارائه می کند و LS برای Frameهای اصلی مقدار 150kA را در 380/415VAC اعلام کرده است.

نوع L همیشه انتخاب بهتر نیست؛ مدل مناسب باید بر اساس محاسبه اتصال کوتاه و الزامات اقتصادی پروژه انتخاب شود.

Ics برابر Icu

LS در معرفی رسمی Susol عبارت Ics = Icu را به عنوان یکی از ویژگی های Super Performance این خانواده ذکر می کند.

Icu ظرفیت نهایی قطع اتصال کوتاه و Ics ظرفیت قطع سرویس است. برابر بودن آن ها در مدل های مربوط نشان دهنده سطح بالای قابلیت قطع سرویس در مقایسه با ظرفیت نهایی است.

با این حال Rating دقیق باید برای Part Number و استاندارد مربوط بررسی شود، به ویژه هنگام استفاده از نسخه های UL یا محصولات خاص DC.

FTU؛ تریپ ثابت حرارتی و مغناطیسی

FTU یا Fixed Trip Unit ساده ترین نوع Thermal-Magnetic در خانواده Susol است.

در این ساختار Thermal و Magnetic هر دو ثابت هستند و کاربر امکان تغییر Pickup اصلی را ندارد.

FTU برای مدارهایی مناسب است که مقادیر حفاظتی ثابت کاتالوگ با کابل و بار پروژه هماهنگ هستند و نیازی به تنظیم در محل وجود ندارد.

FMU؛ حرارتی قابل تنظیم و مغناطیسی ثابت

FMU امکان تنظیم بخش Thermal را فراهم می کند، اما Magnetic Pickup ثابت باقی می ماند.

این ساختار زمانی مفید است که لازم باشد جریان حفاظت اضافه بار با Rated Current واقعی کابل یا بار تطبیق داده شود، اما تنظیم جداگانه اتصال کوتاه ضروری نباشد.

محدوده Adjustment به Frame و Rated Current وابسته است و باید از دیتاشیت همان مدل استخراج شود.

ATU؛ حرارتی و مغناطیسی قابل تنظیم

ATU یا Adjustable Trip Unit امکان تنظیم بخش حرارتی و مغناطیسی را فراهم می کند.

این گزینه برای پروژه هایی که هماهنگی دقیق تر با بار و کلیدهای بالا و پایین دست نیاز است انعطاف بیشتری نسبت به FTU و FMU ایجاد می کند.

در برخی مدل های رسمی، Thermal Pickup حدود 0.8 تا 1×In و Magnetic Pickup در محدوده مربوط قابل تنظیم است؛ مقدار نهایی وابسته به Frame و کد محصول است.

ETS؛ واحد تریپ الکترونیکی استاندارد

ETS یک Electronic Trip Unit برای حفاظت دقیق تر نسبت به سیستم Thermal-Magnetic است.

در اسناد Susol، ETS با عملکرد LSI معرفی می شود؛ یعنی حفاظت Long-Time، Short-Time و Instantaneous را در مدل مربوط پوشش می دهد.

این ساختار برای شبکه هایی که Selectivity و تنظیم دقیق زمان-جریان اهمیت دارد مناسب تر از Trip Unit ثابت است.

ETM؛ تریپ الکترونیکی چندمنظوره

ETM نسخه Multi-Function واحد تریپ الکترونیکی Susol است.

این واحد در مدل های مربوط قابلیت های گسترده تری مانند LSIG را ارائه می کند؛ یعنی Long-Time، Short-Time، Instantaneous و Ground Fault.

برای شبکه ای که حفاظت اتصال زمین، تنظیم دقیق و Coordination پیشرفته نیاز دارد، ETM نسبت به یک Trip Unit ساده امکانات بیشتری فراهم می کند.

OCR؛ رله تریپ الکترونیکی

OCR یکی دیگر از Trip Unitهای الکترونیکی Susol است و در Frameهای مربوط برای حفاظت و تنظیم پیشرفته استفاده می شود.

Availability آن به Frame و نسخه محصول وابسته است و نباید OCR را به تمام مدل های TS نسبت داد.

هنگام سفارش یک Susol با OCR باید کد کلید، Trip Unit و پارامترهای حفاظتی مورد نیاز به صورت کامل مشخص شوند.

MTU برای حفاظت موتور

MTU یا Motor Protection Trip Unit برای کاربردهای مرتبط با حفاظت موتور در لاین آپ Susol وجود دارد.

رفتار حفاظتی مدار موتور با یک فیدر عمومی یکسان نیست و جریان راه اندازی موتور باید در انتخاب Instantaneous Pickup در نظر گرفته شود.

استفاده از MTU به معنی حذف خودکار تمام تجهیزات حفاظت موتور نیست؛ نیاز به Contactor، Overload یا حفاظت های دیگر به طراحی کامل مدار بستگی دارد.

DSU؛ کلید قطع و وصل بدون حفاظت اضافه جریان

LS در خانواده Susol گزینه DSU یا Disconnecting Switch Unit نیز دارد.

DSU برای Switching و Isolation استفاده می شود و نباید آن را بدون بررسی مشخصات به عنوان MCCB دارای حفاظت کامل Overcurrent در نظر گرفت.

اگر حفاظت اضافه بار و اتصال کوتاه لازم است باید MCCB با Trip Unit مناسب انتخاب شود.

مدل های 2، 3 و 4 پل

Susol بسته به Frame و مدل در نسخه های 2P، 3P و 4P ارائه شده است.

در مدل چهارپل، محل Neutral در بعضی کدها می تواند سمت چپ یا راست باشد و باید هنگام سفارش به Ordering Code توجه شود.

انتخاب سه یا چهار پل به سیستم شبکه، روش زمین کردن و الزامات قطع Neutral بستگی دارد و نباید صرفا بر اساس تعداد سیم های کابل انجام شود.

لوازم جانبی Susol MCCB

LS قابلیت Full-Accessory را یکی از ویژگی های Susol معرفی می کند. با این حال کد Accessory باید با Frame و تعداد پل کلید سازگار باشد.

Motor Operator در Susol

Motor Operator امکان باز و بسته کردن کلید از راه دور را فراهم می کند.

این تجهیز برای تابلوهای ATS، شبکه های دارای سیستم مانیتورینگ، Substationهای صنعتی و سیستم های کنترل مرکزی کاربرد دارد.

ولتاژ فرمان، Frame و نوع Mechanism باید هنگام سفارش Motor Operator مشخص شوند.

Plug-in Type

Susol علاوه بر Fixed Installation در بعضی Frameها Plug-in Kit نیز ارائه می کند.

ساختار Plug-in تعویض و سرویس Breaker را ساده تر می کند، زیرا بخش اصلی اتصال قدرت در تابلو باقی می ماند.

وجود Plug-in به مدل و تعداد پل وابسته است و باید از جدول Ordering همان Frame بررسی شود.

تفاوت Susol و Metasol MCCB

Metasol یک خانواده گسترده و عمومی MCCB است که Frameهای متنوعی تا 1200AF ارائه می کند.

Susol برای عملکرد بالاتر توسعه یافته و جریان تا 1600A، Breaking Capacity تا 150kA و Trip Unitهای متنوع تر الکترونیکی را ارائه می کند.

در پروژه های عمومی که سطح Fault پایین تر است Metasol می تواند اقتصادی تر باشد، ولی برای Main Feeder، قدرت قطع بالا یا تنظیمات پیشرفته Susol گزینه کامل تری برای بررسی است.

تفاوت Susol و Smart MCCB

Smart MCCB بر پایه پلتفرم Susol توسعه یافته و از نظر ظرفیت قطع و ابعاد پایه با آن ارتباط نزدیکی دارد.

تفاوت مهم Smart MCCB اضافه شدن قابلیت های اندازه گیری، ارتباط و مانیتورینگ است. در مدل های مربوط، جریان، ولتاژ، توان و انرژی اندازه گیری می شوند و RS485 نیز در دسترس است.

اگر فقط حفاظت نیاز است Susol معمولی می تواند کافی باشد؛ اگر داده، مانیتورینگ و نگهداری پیشگیرانه اهمیت دارد Smart MCCB باید بررسی شود.

Susol UL با Susol IEC یکسان نیست

LS خانواده جداگانه Susol UL MCCB برای بازارهای دارای استاندارد UL دارد.

Susol UL مطابق UL489 در مدل های مربوط عرضه می شود و Rating جریان و Breaking Capacity آن بر اساس ولتاژهای استاندارد UL تعریف می شود.

بنابراین Susol IEC و Susol UL را نباید فقط بر اساس آمپراژ و ظاهر با یکدیگر جایگزین کرد. Certification پروژه باید مشخص باشد.

Susol برای شبکه DC

LS علاوه بر نسخه های AC، محصولات Susol DC نیز برای کاربردهای DC و انرژی تجدیدپذیر ارائه می کند.

در محصولات خاص، راهکارهای DC با ولتاژ بالا نیز وجود دارند؛ اما Rating یک MCCB استاندارد AC را نباید برای DC استفاده کرد.

در شبکه DC باید ولتاژ، جهت اتصال، تعداد Pole و قدرت قطع DC دقیقا از Datasheet محصول مربوط استخراج شوند.

هماهنگی حفاظتی و Selectivity

وجود Trip Unitهای قابل تنظیم یکی از مزیت های مهم Susol برای Protection Coordination است.

در سیستم چندسطحی باید تنظیم کلید بالادست و پایین دست طوری انجام شود که Fault در یک فیدر تا حد امکان فقط همان بخش را از مدار خارج کند.

ETS و ETM به دلیل امکان تنظیم زمان و Pickup برای Long-Time و Short-Time انعطاف بیشتری در Selectivity ایجاد می کنند.

LS نرم افزار LS Power Solution را نیز برای محاسبات Fault، انتخاب Breaker، بررسی Protection Coordination و نمودارهای T-C ارائه می کند.

کاربردهای کلید اتوماتیک Susol

راهنمای انتخاب کلید اتوماتیک Susol

اولین مرحله محاسبه Load Current و انتخاب Rated Current مناسب است. سپس Frame متناسب با جریان و فضای تابلو تعیین شود.

در مرحله دوم Short-Circuit Level شبکه محاسبه شود. بر اساس نتیجه می توان N، H یا L را انتخاب کرد.

مرحله سوم انتخاب Trip Unit است. FTU برای حفاظت ثابت، FMU برای تنظیم Thermal، ATU برای تنظیم Thermal و Magnetic و ETS یا ETM برای حفاظت پیشرفته قابل بررسی هستند.

اگر مدار مربوط به موتور است MTU و اگر صرفا Switching و Isolation نیاز است DSU نیز بسته به طراحی قابل بررسی خواهد بود.

سپس تعداد پل، روش اتصال، نوع Terminal و Accessoryهایی مانند AX، AL، SHT، UVT، Motor Operator یا Rotary Handle تعیین شوند.

در پروژه هایی که ارتباط، Measurement و مدیریت انرژی نیاز است بهتر است Smart MCCB نیز همزمان با Susol استاندارد بررسی شود.

نصب و راه اندازی Susol

نصب MCCB باید مطابق Manual همان Frame انجام شود. ابعاد پیچ های Mounting، فاصله های هوایی، Terminal و Busbar برای Frameهای 160 تا 1600AF متفاوت هستند.

گشتاور بستن ترمینال و کیفیت سطح اتصال در جریان های بالا اهمیت بسیار زیادی دارد. اتصال شل می تواند باعث افزایش دما، تخریب عایق و خرابی کلید شود.

اگر از Electronic Trip استفاده می شود، تنظیمات اولیه باید قبل از Energize شدن سیستم با Study حفاظتی تطبیق داده شوند.

در مدل Plug-in یا مجهز به Motor Operator نیز فضای سرویس و دسترسی مکانیکی باید در طراحی تابلو لحاظ شود.

قیمت کلید اتوماتیک ال اس Susol

قیمت Susol به Rated Current، Frame، سطح Breaking Capacity و Trip Unit وابسته است.

برای مثال TS250N با FTU از نظر ساختار و قیمت با TS250L دارای Electronic Trip یکسان نیست.

تعداد پل، Motor Operator، Shunt Trip، UVT، AX/AL، Rotary Handle و Plug-in Kit نیز قیمت مجموعه را تغییر می دهند.

برای استعلام دقیق بهتر است کد کامل کلید یا حداقل جریان، Frame، تعداد پل، Icu مورد نیاز، Trip Unit و تجهیزات جانبی اعلام شوند.
