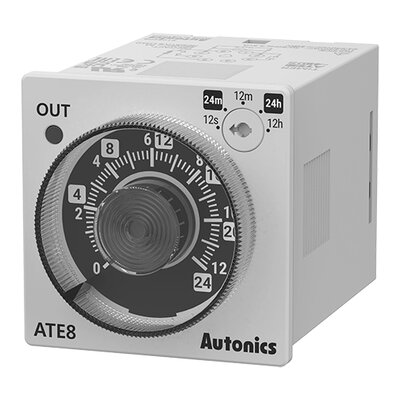

تایمر آتونیکس ATE8 یا Autonics ATE8 Simple Operation Analog Timer یک خانواده تایمر آنالوگ 8 پین برای ایجاد تاخیر پس از وصل تغذیه است. روش عملکرد این سری Power ON Delay و روش شروع زمان Power ON Start است؛ یعنی با اعمال برق به تایمر، شمارش زمان آغاز می شود و پس از رسیدن به زمان تنظیم شده، کنتاکت زمان دار تغییر وضعیت می دهد. ATE8 برای مدارهای فرمان، تاخیر در راه اندازی تجهیزات، کنترل کنتاکتور، شیر برقی، فن، پمپ و سایر مصرف کننده هایی مناسب است که به یک تاخیر روشن شدن ساده نیاز دارند. تغذیه یونیورسال، تنوع رنج زمانی و امکان انتخاب سه ساختار خروجی باعث شده یک خانواده بتواند بخش بزرگی از کاربردهای تایمر آنالوگ ساده را پوشش دهد.
تایمر ATE8 آتونیکس چیست؟
ATE8 یک تایمر آنالوگ با تنظیم زمان از طریق Dial و Selector جلویی است. برای تغییر زمان نیازی به منوی دیجیتال یا برنامه نویسی وجود ندارد.
کاربر ابتدا گروه زمانی مناسب را انتخاب می کند و سپس مقدار مورد نظر را روی پیچ تنظیم تایمر قرار می دهد.
خروجی پس از سپری شدن زمان تعیین شده تغییر وضعیت می دهد و تا زمان قطع Power در همان شرایط باقی می ماند.
عملکرد Power ON Delay
Power ON Delay یکی از رایج ترین عملکردهای تایمر صنعتی است. شمارش زمان همزمان با وصل تغذیه آغاز می شود.
در طول زمان تنظیم شده، Contact زمان دار هنوز تغییر وضعیت نداده است. با پایان زمان، رله داخلی عمل می کند.
این عملکرد برای روشن کردن یک تجهیز با تاخیر نسبت به بخش دیگر مدار، جلوگیری از راه اندازی همزمان چند بار و ایجاد ترتیب زمانی ساده استفاده می شود.
چهار گروه زمانی ATE8
ATE8 برخلاف نسل قدیمی ATE، برای هر واحد زمانی یک مدل جداگانه نیاز ندارد. هر مدل جدید تا پنج محدوده زمانی قابل انتخاب دارد.
چهار کد اصلی 1، 3، 6 و C محدوده حداکثر زمان قابل انتخاب را مشخص می کنند.
| گروه |
رنج 1 |
رنج 2 |
رنج 3 |
رنج 4 |
رنج 5 |
| ATE8-41 |
0.1…1s |
1…10s |
0.1…1min |
1…10min |
0.1…1h |
| ATE8-43 |
0.3…3s |
3…30s |
0.3…3min |
3…30min |
0.3…3h |
| ATE8-46 |
0.6…6s |
6…60s |
0.6…6min |
6…60min |
0.6…6h |
| ATE8-4C |
1.2…12s |
1.2…12min |
2.4…24min |
1.2…12h |
2.4…24h |
مدل ATE8-41
ATE8-41 برای کاربردهایی مناسب است که حداکثر زمان مورد نیاز حدود 1 ساعت است.
این مدل پنج محدوده از 0.1…1s تا 0.1…1h را در یک تایمر ارائه می کند.
ساختار خروجی مدل بدون پسوند شامل یک Contact زمان دار SPDT و یک Contact لحظه ای SPST است.
مدل ATE8-43
ATE8-43 پنج محدوده زمانی با حداکثر مقدار 3 ساعت ارائه می کند.
رنج ها از 0.3…3s شروع شده و تا 0.3…3h ادامه پیدا می کنند.
این مدل زمانی مناسب است که مقادیر تنظیم رایج حول 3، 30 یا ضرایب مرتبط قرار داشته باشند.
مدل ATE8-46
ATE8-46 حداکثر زمان 6 ساعت را پوشش می دهد و رنج های 6 و 60 را برای ثانیه و دقیقه در اختیار کاربر قرار می دهد.
این مدل برای فرایندهایی مناسب است که زمان هایی مانند چند ثانیه، چند دقیقه یا چند ساعت نیاز دارند.
مدل ATE8-4C تا 24 ساعت
ATE8-4C گسترده ترین محدوده زمانی خانواده را ارائه می کند و تا 24h قابل تنظیم است.
پنج Range رسمی آن شامل 1.2…12s، 1.2…12min، 2.4…24min، 1.2…12h و 2.4…24h هستند.
این مدل برای سیکل های زمانی طولانی تر مناسب است و نسخه های D و E آن نیز با خروجی های متفاوت ارائه می شوند.
سه ساختار خروجی ATE8
پسوند انتهایی Part Number نوع Contactهای خروجی را مشخص می کند.
| پسوند |
ساختار خروجی |
نمونه |
| بدون پسوند |
Time-Limit SPDT ×1 + Instantaneous SPST ×1 |
ATE8-41 |
| D |
Time-Limit SPDT ×2 |
ATE8-41D |
| E |
Time-Limit SPDT ×1 + Instantaneous SPDT ×1 |
ATE8-41E |
خروجی بدون پسوند
مدل هایی مانند ATE8-41، ATE8-43، ATE8-46 و ATE8-4C یک خروجی زمان دار SPDT دارند.
خروجی دوم آن ها از نوع Instantaneous SPST است و همزمان با Power تغییر وضعیت می دهد.
این ساختار زمانی مفید است که مدار هم یک Contact فوری و هم یک Contact دارای تاخیر نیاز داشته باشد.
خروجی D با دو Contact زمان دار
مدل های دارای D مانند ATE8-41D یا ATE8-4CD دو خروجی SPDT زمان دار ارائه می کنند.
هر دو Contact پس از پایان Set Time تغییر وضعیت می دهند و برای کنترل دو مسیر مدار با زمان مشترک مناسب هستند.
اگر مدار به Contact لحظه ای نیاز ندارد و دو خروجی تاخیردار لازم است، نسخه D باید بررسی شود.
خروجی E
نسخه E یک خروجی SPDT زمان دار و یک خروجی SPDT لحظه ای دارد.
در مقایسه با مدل بدون پسوند، Contact لحظه ای نیز Changeover یا SPDT است و یک مسیر NO و NC در اختیار مدار قرار می دهد.
ATE8-43E نمونه رسمی این ساختار است و با همان تغذیه یونیورسال خانواده کار می کند.
تغذیه یونیورسال ATE8
تمام مدل های جدید ATE8 با تغذیه 100–240VAC در 50/60Hz و 24–240VDC ارائه شده اند.
این ویژگی نیاز به نگهداری چند نسخه جداگانه 110V، 220V و DC را نسبت به خانواده قدیمی ATE کاهش می دهد.
برای تابلوهای معمول ایران، مدل ATE8 می تواند مستقیما در مدار فرمان 220VAC استفاده شود؛ البته Wiring و محدوده واقعی Voltage باید رعایت شوند.
اتصال 8Pin Plug
ATE8 دارای اتصال Plug-In هشت پین است و سیم بندی روی Socket انجام می شود.
ساختار Plug-In تعمیر و تعویض Timer را ساده می کند و در بسیاری از موارد می توان بدون باز کردن سیم های تابلو، خود تایمر را جدا کرد.
در Replacement باید Pinout مدل قبلی با ATE8 بررسی شود. هشت پین بودن دو تایمر به معنی یکسان بودن تمام پایه ها نیست.
سوکت PG-08 و PS-08
Autonics سوکت های PG-08 و PS-08(N) را برای تایمرهای هشت پین معرفی کرده است.
این سوکت ها جداگانه فروخته می شوند و هنگام خرید تایمر جدید باید نیاز به Socket نیز بررسی شود.
سری PS امکان نصب مناسب روی DIN Rail یا Panel را فراهم می کند و برای تابلوهای برق صنعتی کاربرد زیادی دارد.
ابعاد 48×48mm
نمای جلویی ATE8 دارای ابعاد استاندارد DIN برابر 48×48mm است.
این اندازه در تایمرها، شمارنده ها و کنترلرهای صنعتی رایج است و نصب آن در تابلوهای استاندارد را ساده می کند.
با این حال Autonics در ارتقا از ATE قدیمی به ATE8، ابعاد عمق و Panel Cut-Out را نیز تغییر داده است و جایگزینی مکانیکی باید با نقشه ابعادی بررسی شود.
درجه حفاظت IP40
Protection Rating بخش جلویی مدل های ATE8 برابر IP40 اعلام شده است.
این سطح برای استفاده داخل تابلو مناسب است، اما محصول برای تماس مستقیم با آب یا محیط شستشو طراحی نشده است.
در محیط های صنعتی آلوده بهتر است تایمر داخل Enclosure مناسب نصب شود.
شرایط محیطی
دمای کاری مدل های رسمی ATE8 برابر −10…+55°C است.
دمای نگهداری −25…+65°C و رطوبت کاری 35…85%RH اعلام شده است.
این مقادیر برای محیط بدون یخ زدگی و میعان تعریف شده اند.
ATE8 جایگزین نسل قدیمی ATE
Autonics به صورت رسمی اعلام کرده خانواده قدیمی ATE ارتقا یافته و با سری جدید ATE8 جایگزین شده است.
نسل جدید دارای تغذیه Universal، Selector برای انتخاب چند Range در یک مدل و مصرف توان کمتر است.
همچنین طول بدنه، Bracket، Panel Cut-Out و برخی جزئیات Terminal نسبت به نسل قدیمی تغییر کرده اند.
بنابراین برای Replacement یک ATE قدیمی نباید صرفا جدول معادل مدل بررسی شود؛ ابعاد و Wiring نیز باید کنترل شوند.
مزیت انتخاب چند Range در یک مدل
در خانواده قدیمی ATE، واحد و حداکثر زمان تا حد زیادی توسط Part Number مشخص می شدند.
در ATE8 یک مدل می تواند تا پنج Range مختلف را پوشش دهد و کاربر Range مناسب را توسط Selector انتخاب کند.
این ویژگی موجودی انبار را ساده تر می کند و امکان تغییر Range بدون تعویض تایمر را افزایش می دهد.
مشخصات کلی ATE8
| پارامتر |
مشخصات |
| نوع | Simple Operation Analog Timer |
| Output Operation | Power ON Delay |
| Time Operation | Power ON Start |
| مدل های زمانی | ATE8-41 / ATE8-43 / ATE8-46 / ATE8-4C |
| حداکثر زمان | تا 24h بسته به مدل |
| Power Supply | 100–240VAC / 24–240VDC |
| Terminal | 8Pin Plug |
| Control Output | سه ساختار بدون پسوند / D / E |
| Front Size | 48×48mm |
| Protection | IP40 قسمت جلو |
| دمای کاری | −10…+55°C |
کاربردهای تایمر ATE8
تاخیر در روشن شدن موتور
کنترل کنتاکتور
شیر برقی
تابلو برق صنعتی
راه اندازی ترتیبی تجهیزات
فن و پمپ
ماشین بسته بندی
کنترل سیکل ساده
راهنمای انتخاب تایمر ATE8
ابتدا حداکثر زمان مورد نیاز مدار مشخص شود. برای زمان های تا 1h مدل 41 و برای زمان های تا 3h یا 6h مدل های 43 و 46 بررسی شوند.
اگر زمان های طولانی تا 24h مورد نیاز است، خانواده ATE8-4C انتخاب مرتبط تری است.
در مرحله دوم ساختار Contact انتخاب شود. مدل بدون پسوند یک Contact زمان دار و یک Contact لحظه ای ساده دارد.
اگر دو Contact زمان دار نیاز است، نسخه D و اگر Contact لحظه ای Changeover لازم است، نسخه E بررسی شود.
در پایان Socket، Pinout، ابعاد Panel Cut-Out و شرایط محیطی با تابلو تطبیق داده شوند.
نکات نصب و سیم بندی
قبل از Wiring باید Part Number دقیق و ساختار خروجی تایمر مشخص شود.
مدل D و E با وجود ظاهر مشابه، ساختار Contact یکسانی ندارند و استفاده از Pinout اشتباه می تواند عملکرد مدار را تغییر دهد.
بارهای القایی مانند Contactor Coil و Solenoid باید با مدار حفاظتی مناسب کنترل شوند تا Surge روی Contact رله کاهش پیدا کند.
هنگام جایگزینی ATE قدیمی نیز تغییرات ابعاد، Bracket، Cut-Out و Terminal باید کنترل شوند.
قیمت تایمر آتونیکس ATE8
قیمت ATE8 به گروه زمانی و نوع خروجی انتخاب شده وابسته است.
برای مثال ATE8-41، ATE8-41D و ATE8-41E رنج زمانی مشابه دارند، اما ساختار Contactهای خروجی آن ها متفاوت است.
سوکت PG-08 یا PS-08 نیز جداگانه عرضه می شود و در استعلام قیمت مجموعه باید نیاز به Socket مشخص شود.
سوالات متداول تایمر آتونیکس ATE8
ATE8 چه نوع تایمری است؟
ATE8 یک تایمر آنالوگ ساده با عملکرد Power ON Delay و Power ON Start است.
ATE8 چند پین است؟
تمام مدل های سری جدید ATE8 دارای اتصال Plug-In هشت پین هستند.
ولتاژ تایمر ATE8 چقدر است؟
تغذیه یونیورسال سری برابر 100–240VAC یا 24–240VDC است.
حداکثر زمان ATE8 چقدر است؟
در مدل ATE8-4C حداکثر Range تا 24 ساعت می رسد.
تفاوت مدل D و E چیست؟
مدل D دو Contact SPDT زمان دار دارد؛ مدل E یک SPDT زمان دار و یک SPDT لحظه ای ارائه می کند.
آیا ATE8 با برق 220V کار می کند؟
بله. محدوده AC برابر 100–240VAC است و 220VAC را پوشش می دهد.
آیا سوکت همراه تایمر است؟
خیر. سوکت های PG-08 و PS-08(N) جداگانه عرضه می شوند.
درجه حفاظت ATE8 چقدر است؟
قسمت جلویی مدل های رسمی دارای Protection Rating برابر IP40 است.
آیا ATE8 جایگزین ATE قدیمی است؟
Autonics سری ATE8 را ارتقای خانواده ATE معرفی کرده است، اما ابعاد، Bracket، Cut-Out و برخی Terminalها تغییر کرده اند و باید قبل از جایگزینی بررسی شوند.
برای خرید ATE8 چه اطلاعاتی لازم است؟
حداکثر زمان، Range مورد نیاز، نوع Contact خروجی، Socket، Pinout و ابعاد نصب باید مشخص شوند.
راهنمای خرید و قیمت تایمر آتونیکس ATE8
برای خرید تایمر آتونیکس ATE8 ابتدا حداکثر زمان مورد نیاز از میان خانواده های ATE8-41، ATE8-43، ATE8-46 و ATE8-4C انتخاب شود. سپس ساختار خروجی مشخص می شود؛ نسخه بدون پسوند دارای یک خروجی زمان دار و یک خروجی لحظه ای، نسخه D دارای دو Contact زمان دار و نسخه E دارای یک Contact زمان دار و یک Contact لحظه ای Changeover است. تغذیه تمام مدل های جدید 100–240VAC یا 24–240VDC است. سوکت 8Pin، Pinout و ابعاد نصب نیز باید قبل از سفارش بررسی شوند.
آوا الکتریک به عنوان مرکز تخصصی فروش و تامین تجهیزات کنترل و اتوماسیون صنعتی، امکان بررسی مدل های ATE8-41، ATE8-43، ATE8-46 و ATE8-4C، انتخاب نوع خروجی بدون پسوند، D یا E، بررسی رنج زمانی، تطبیق سوکت PG-08 یا PS-08، بررسی جایگزینی سری قدیمی ATE، استعلام موجودی و دریافت قیمت روز را فراهم می کند. برای دریافت مشاوره فنی، استعلام قیمت، موجودی و خرید تایمر آتونیکس ATE8 با کارشناسان آوا الکتریک از طریق شماره 03191091031 تماس بگیرید.
