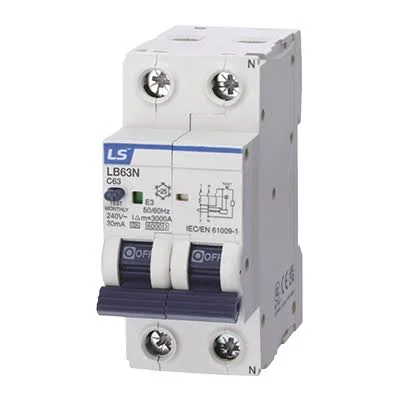

کلید محافظ جان ترکیبی ال اس یا RCBO یک تجهیز حفاظتی چندمنظوره است که حفاظت نشتی جریان، اضافه بار و اتصال کوتاه را در یک کلید ترکیب می کند. L-Series RCBO شرکت LS ELECTRIC شامل مدل های LB40NN، LB40NB، LB63H و LB63H4 است و بسته به مدل جریان نامی تا 63A، قدرت قطع 6 یا 10kA و منحنی های B، C و D را پوشش می دهد. تیپ های تشخیص نشتی AC، A و B و حساسیت های 10، 30، 100 و 300mA نیز در مدل های مختلف وجود دارند. نسخه های 1P+N، 2P، 3P+N و 4P امکان استفاده در مدارهای تک فاز و سه فاز را فراهم می کنند.

برای راهنمای خرید و دریافت قیمت کلید محافظ جان ترکیبی ال اس با شماره 03191091031 تماس بگیرید.

زیردسته‌ها

کلید محافظ جان ترکیبی ال اس LB

کلید محافظ جان ترکیبی ال اس یا LS ELECTRIC RCBO تجهیزی است که سه عملکرد حفاظتی مهم شامل تشخیص جریان نشتی، حفاظت اضافه بار و حفاظت اتصال کوتاه را در یک بدنه ترکیب می کند. به همین دلیل در بازار ایران از آن با عنوان «محافظ جان ترکیبی» یاد می شود. این ساختار با RCCB تفاوت اساسی دارد؛ RCCB فقط حفاظت نشتی جریان را انجام می دهد و برای اضافه بار و اتصال کوتاه به یک تجهیز حفاظتی دیگر نیاز دارد، اما RCBO این سه عملکرد را به صورت یکپارچه ارائه می کند. خانواده فعلی L-Series RCBO شرکت LS شامل مدل های LB40NN، LB40NB، LB63H و LB63H4 است که از نظر تعداد پل، جریان نامی، قدرت قطع، منحنی عملکرد و نوع تشخیص نشتی تفاوت دارند. انتخاب درست این کلید باید بر اساس نوع شبکه، جریان بار، حساسیت نشتی، شکل جریان نشتی، قدرت قطع مورد نیاز و جریان هجومی مصرف کننده انجام شود.

کلید محافظ جان ترکیبی RCBO چیست؟

RCBO مخفف Residual Current Breaker with Overcurrent Protection است. این کلید علاوه بر تشخیص اختلاف جریان میان هادی های فعال، دارای مکانیزم حفاظت اضافه جریان نیز هست.

اگر جریان به دلیل اتصال بدنه یا خرابی عایق از مسیر ناخواسته نشت کند، بخش حفاظت نشتی عمل می کند. اگر بار برای مدت مشخص بیش از حد مجاز جریان بکشد، حفاظت اضافه بار فعال می شود و در اتصال کوتاه نیز بخش مربوط با سرعت بیشتری مدار را قطع می کند.

به همین دلیل RCBO در بسیاری از مدارها می تواند جای ترکیب یک MCB و یک RCCB مستقل را بگیرد و ضمن کاهش تعداد تجهیزات، حفاظت اختصاصی هر مدار را ساده تر کند.

مدل های فعلی L-Series RCBO ال اس

مدل	تعداد پل	جریان نامی	قدرت قطع	تیپ نشتی
LB40NN	1P+N	6…40A	6kA	AC / A
LB40NB	1P+N / 3P+N	6…40A	6kA	B
LB63H	2P	6…63A	10kA	AC / A
LB63H4	4P	6…63A	10kA	AC / A

LB40NN؛ محافظ جان ترکیبی تک فاز

LB40NN یک RCBO با ساختار 1P+N و ولتاژ نامی 240VAC است. جریان های رسمی آن شامل 6، 10، 13، 16، 20، 25، 32 و 40A هستند.

این مدل با قدرت قطع 6kA و منحنی های B و C عرضه می شود و تیپ تشخیص نشتی آن AC یا A است. حساسیت های 10 و 30mA برای آن تعریف شده اند.

LB40NN از تریپ الکترونیکی استفاده می کند و برای مدارهای تک فاز که فضای تابلو و ترکیب حفاظت نشتی و اضافه جریان اهمیت دارد قابل بررسی است.

LB40NB؛ محافظ جان ترکیبی Type B

LB40NB مدل Type B خانواده L-Series RCBO است و برای شرایطی طراحی شده که جریان نشتی می تواند شامل مولفه های پیچیده تر از نشتی AC یا پالسی معمول باشد.

این مدل در نسخه های 1P+N و 3P+N و با جریان 6 تا 40A عرضه می شود. قدرت قطع آن 6kA، حساسیت نشتی 30mA و منحنی عملکرد B، C یا D است.

LB40NB برخلاف مدل های الکترونیکی AC/A از روش Trip مغناطیسی اعلام شده توسط سازنده استفاده می کند. همچنین AX، AL، SHT و U/OVT به عنوان تجهیزات جانبی برای این خانواده در جدول فعلی LS درج شده اند.

LB63H؛ RCBO دوپل با قدرت قطع 10kA

LB63H برای جریان های بالاتر و پروژه هایی که قدرت قطع 10kA نیاز دارند طراحی شده است. ساختار این مدل 2P و ولتاژ نامی آن 240VAC است.

جریان های نامی LB63H شامل 6، 10، 13، 16، 20، 25، 32، 40، 50 و 63A هستند و منحنی های B، C و D را پوشش می دهند.

حساسیت های نشتی 30، 100 و 300mA و تیپ های AC و A برای این مدل وجود دارند. این تنوع باعث می شود علاوه بر مدارهای نهایی، در بعضی ساختارهای توزیع نیز قابل بررسی باشد.

LB63H4؛ محافظ جان ترکیبی چهارپل

LB63H4 نسخه چهارپل L-Series RCBO است و برای شبکه های سه فاز که نیاز به قطع تمام پل های مربوط دارند استفاده می شود.

ولتاژ نامی این مدل 415VAC، جریان آن 6 تا 63A و قدرت قطع آن 10kA است. منحنی های B، C و D و حساسیت های 30، 100 و 300mA در لاین آپ رسمی دیده می شوند.

نوع تشخیص نشتی در LB63H4 از نوع AC یا A است و Trip آن الکترونیکی اعلام شده است.

تفاوت محافظ جان ترکیبی و محافظ جان معمولی

حفاظت	RCBO ترکیبی	RCCB معمولی
نشتی جریان	دارد	دارد
اضافه بار	دارد	ندارد
اتصال کوتاه	دارد	ندارد
نیاز به MCB مستقل برای همان مدار	در حفاظت پایه اضافه جریان خیر	بله، باید حفاظت اضافه جریان تامین شود

مزیت استفاده از RCBO

RCBO باعث می شود هر مدار به صورت مستقل هم در برابر نشتی و هم در برابر اضافه جریان حفاظت شود. در نتیجه خطای یک مدار لزوما باعث قطع یک RCCB مشترک و خاموش شدن چند مدار دیگر نمی شود.

این ساختار برای تابلوهایی که تفکیک خطا اهمیت دارد مزیت مهمی است. همچنین عیب یابی ساده تر می شود، زیرا مدار دارای خطا مستقیما توسط RCBO همان فیدر مشخص خواهد شد.

در مقابل هزینه هر فیدر ممکن است نسبت به استفاده از یک RCCB مشترک بالاتر باشد؛ بنابراین معماری تابلو باید بر اساس سطح حفاظت و هزینه طراحی شود.

Type AC در RCBO ال اس

Type AC برای تشخیص جریان نشتی متناوب سینوسی طراحی شده است. LB40NN، LB63H و LB63H4 در نسخه های Type AC در دسترس هستند.

در مدارهایی که بار الکترونیکی می تواند شکل جریان نشتی را تغییر دهد باید بررسی شود که Type AC برای آن کاربرد مناسب است یا Type A یا B نیاز خواهد بود.

Type A در RCBO ال اس

Type A علاوه بر جریان نشتی AC، شکل های مشخص جریان پالسی DC را نیز تشخیص می دهد. به همین دلیل برای بسیاری از مصرف کننده های دارای مدار الکترونیکی انتخاب مرتبط تری نسبت به Type AC است.

LB40NN، LB63H و LB63H4 بسته به کد در Type A عرضه می شوند. Type مناسب باید با مشخصات مصرف کننده نهایی تطبیق داده شود.

Type B در RCBO ال اس

LB40NB گزینه Type B خانواده فعلی است. Type B برای شرایطی استفاده می شود که امکان وجود مولفه های DC صاف یا شکل موج های پیچیده تر در نشتی جریان وجود دارد.

این مسئله می تواند در برخی درایوها، مبدل های توان، شارژرها و تجهیزات الکترونیکی مطرح باشد. با این حال استفاده از Type B باید بر اساس الزامات سازنده بار و استاندارد پروژه انجام شود.

حساسیت 10 و 30mA

LB40NN در حساسیت های 10 و 30mA عرضه می شود و LB40NB Type B در لاین آپ فعلی با حساسیت 30mA معرفی شده است.

30mA یکی از مقادیر رایج برای حفاظت تکمیلی افراد است. 10mA حساسیت بالاتری دارد و باید در کاربردهایی انتخاب شود که احتمال Trip ناخواسته ناشی از نشتی طبیعی تجهیزات نیز بررسی شده باشد.

حساسیت 100 و 300mA

LB63H و LB63H4 علاوه بر 30mA با حساسیت های 100 و 300mA نیز عرضه می شوند.

این مقادیر برای اهداف متفاوتی در شبکه استفاده می شوند و جایگزین خودکار 30mA برای حفاظت تکمیلی افراد نیستند. انتخاب باید با استاندارد، ساختار شبکه و نقش کلید در سطح توزیع هماهنگ باشد.

قدرت قطع 6 و 10kA

قدرت قطع بخش اضافه جریان RCBO یکی از پارامترهای مهم انتخاب است. LB40NN و LB40NB دارای Rated Short-Circuit Breaking Capacity برابر 6kA هستند.

LB63H و LB63H4 این مقدار را به 10kA افزایش می دهند. اگر جریان اتصال کوتاه احتمالی در محل نصب بیشتر از ظرفیت کلید باشد، استفاده از آن کد مناسب نیست.

قدرت قطع با آمپراژ تفاوت دارد. یک RCBO با جریان 16A می تواند قدرت قطع 10kA داشته باشد؛ 16A جریان نامی و 10kA ظرفیت قطع اتصال کوتاه است.

منحنی های B، C و D

منحنی عملکرد بخش Overcurrent مشخص می کند قسمت مغناطیسی کلید در چه محدوده ای از جریان نسبت به جریان نامی عمل کند.

LB40NN در Curve B و C و مدل های LB40NB، LB63H و LB63H4 در Curveهای B، C و D عرضه می شوند.

B برای بارهای با جریان هجومی پایین تر، C برای بسیاری از مدارهای عمومی و بارهای دارای Inrush متوسط و D برای بعضی بارهای با جریان هجومی بالاتر قابل بررسی است. انتخاب نهایی باید بر اساس مشخصات واقعی بار انجام شود.

محافظ جان ترکیبی تک فاز LS

برای مدار تک فاز، LB40NN با ساختار 1P+N، LB40NB در نسخه 1P+N و LB63H با ساختار 2P در دسترس هستند.

انتخاب میان آن ها به جریان، Type نشتی، قدرت قطع و تعداد پل مورد نیاز بستگی دارد. برای مثال اگر Type B نیاز باشد LB40NB بررسی می شود، در حالی که برای 63A یا 10kA خانواده LB63H مناسب تر است.

محافظ جان ترکیبی سه فاز LS

در شبکه سه فاز، LB40NB نسخه 3P+N برای Type B و LB63H4 چهارپل برای Type AC/A در دسترس هستند.

LB40NB تا 40A و 6kA و LB63H4 تا 63A و 10kA را پوشش می دهد. انتخاب میان این مدل ها بیش از آمپراژ به نوع جریان نشتی مورد انتظار وابسته است.

تجهیزات جانبی LB40NB

در جدول فعلی LS برای مدل LB40NB تجهیزات جانبی AX، AL، SHT و U/OVT درج شده اند.

AX
کنتاکت کمکی برای اعلام وضعیت

AL
کنتاکت آلارم

SHT
شنت تریپ برای فرمان قطع

U/OVT
تجهیز مرتبط با حفاظت ولتاژی

برای سایر مدل های فعلی جدول L-Series RCBO، LS در صفحه محصول Accessory جداگانه ای در همان ردیف اعلام نکرده است؛ بنابراین قابلیت نصب تجهیزات جانبی نباید بدون بررسی کد دقیق فرض شود.

راهنمای انتخاب کلید محافظ جان ترکیبی

اول جریان نامی مدار مشخص شود. LB40NN و LB40NB تا 40A و LB63H و LB63H4 تا 63A را پوشش می دهند.

سپس تک فاز یا سه فاز بودن شبکه و تعداد پل تعیین شود. گزینه های 1P+N، 2P، 3P+N و 4P در خانواده فعلی وجود دارند.

در مرحله بعد Type نشتی تعیین شود. Type AC، A یا B باید با ساختار بار و توصیه سازنده مصرف کننده هماهنگ باشد.

حساسیت IΔn مرحله بعدی است. 10، 30، 100 یا 300mA بسته به مدل وجود دارد و هر کدام برای هدف حفاظتی متفاوتی استفاده می شوند.

سپس Short-Circuit Level بررسی شود تا 6kA یا 10kA بودن RCBO پاسخگوی شبکه باشد. در پایان Curve B، C یا D با Inrush بار تطبیق داده می شود.

نیاز	مدل قابل بررسی
تک فاز تا 40A، Type AC/A	LB40NN
Type B تا 40A	LB40NB
تک فاز تا 63A و 10kA	LB63H
چهارپل تا 63A و 10kA	LB63H4
سه فاز Type B	LB40NB 3P+N

نصب RCBO ال اس

فاز و نول باید مطابق دیاگرام روی محصول متصل شوند و Neutral خروجی مدار RCBO نباید با مدارهای دیگر مشترک شود.

اشتراک نول یا اتصال نادرست N و PE پس از RCBO می تواند باعث Trip ناخواسته یا اختلال در عملکرد حفاظت نشتی شود.

ظرفیت کابل در LB40NN و LB40NB تا 16mm² و در LB63H و LB63H4 تا 25mm² در صفحه رسمی ذکر شده است. سطح مقطع واقعی کابل باید بر اساس جریان و شرایط نصب تعیین شود، نه صرفا ظرفیت فیزیکی ترمینال.

قیمت کلید محافظ جان ترکیبی ال اس

قیمت RCBO ال اس به مدل، آمپراژ، تعداد پل، Type نشتی، حساسیت، منحنی و قدرت قطع بستگی دارد.

برای مثال LB40NN 1P+N با حساسیت 30mA و Curve C با LB40NB Type B یا LB63H 10kA از نظر ساختار و قیمت یکسان نیست.

در استعلام بهتر است کد کامل یا حداقل آمپراژ، تعداد پل، Type، حساسیت، Curve و Breaking Capacity مورد نیاز اعلام شوند.

سوالات متداول کلید محافظ جان ترکیبی ال اس

محافظ جان ترکیبی چیست؟

محافظ جان ترکیبی یا RCBO در یک تجهیز حفاظت نشتی جریان، اضافه بار و اتصال کوتاه را ارائه می کند.

تفاوت RCBO و RCCB چیست؟

RCCB فقط نشتی جریان را حفاظت می کند، اما RCBO حفاظت اضافه بار و اتصال کوتاه را نیز داخل خود دارد.

RCBO ال اس تا چند آمپر است؟

لاین آپ فعلی L-Series RCBO تا 63A گسترش دارد.

قدرت قطع RCBO ال اس چقدر است؟

LB40NN و LB40NB برابر 6kA و LB63H و LB63H4 برابر 10kA هستند.

محافظ جان ترکیبی Type B ال اس کدام است؟

LB40NB مدل Type B خانواده فعلی L-Series RCBO است.

LB63H چه تفاوتی با LB40NN دارد؟

LB63H تا 63A و 10kA است و حساسیت های 30، 100 و 300mA دارد؛ LB40NN تا 40A و 6kA است و حساسیت 10 یا 30mA ارائه می کند.

آیا محافظ جان ترکیبی سه فاز LS وجود دارد؟

بله. LB40NB در نسخه 3P+N Type B و LB63H4 به صورت 4P برای Type AC/A عرضه می شوند.

RCBO چه Curveهایی دارد؟

بسته به مدل Curve B، C یا D ارائه می شود. LB40NN فقط B و C و سایر مدل های اصلی B، C و D را پوشش می دهند.

حساسیت RCBOهای LS چقدر است؟

بسته به مدل 10، 30، 100 یا 300mA است.

برای خرید محافظ جان ترکیبی چه اطلاعاتی لازم است؟

آمپراژ، تعداد پل، Type AC/A/B، حساسیت نشتی، Curve، قدرت قطع و تک فاز یا سه فاز بودن مدار باید مشخص شوند.

راهنمای خرید و قیمت کلید محافظ جان ترکیبی ال اس

برای خرید کلید محافظ جان ترکیبی ال اس ابتدا آمپراژ، تعداد پل و Type نشتی مشخص شود. LB40NN برای Type AC/A تا 40A، LB40NB برای Type B تا 40A، LB63H برای مدل دوپل تا 63A و LB63H4 برای مدل چهارپل تا 63A قابل بررسی هستند. سپس حساسیت نشتی، منحنی B/C/D و قدرت قطع 6 یا 10kA بر اساس مشخصات شبکه و بار انتخاب می شوند.

آوا الکتریک به عنوان فروشگاه تخصصی و مرکز فروش و تامین تجهیزات برق صنعتی، امکان بررسی و تامین کلیدهای محافظ جان ترکیبی LS ELECTRIC سری L-Series RCBO، انتخاب Type و حساسیت مناسب، تطبیق تعداد پل و قدرت قطع، بررسی موجودی و خرید را فراهم می کند.
