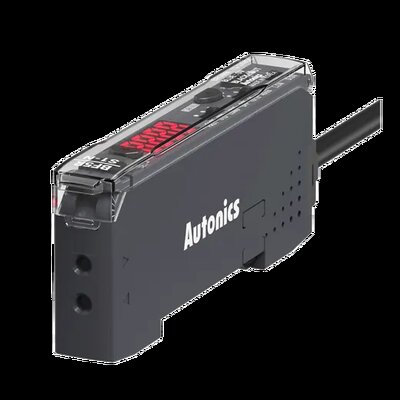

سری BF5 آتونیکس یا Autonics BF5 Fiber Optic Amplifier یک آمپلی فایر دیجیتال پرسرعت برای استفاده همراه Fiber Optic Unitهای آتونیکس است. BF5 نور را از طریق Fiber به محل تشخیص ارسال می کند، شدت نور برگشتی یا عبوری را اندازه می گیرد و بر اساس Threshold تنظیم شده خروجی دیجیتال تولید می کند. این خانواده برای تشخیص قطعات کوچک، اجسام در حال حرکت سریع، ماشین آلات بسته بندی، خطوط مونتاژ و کاربردهایی طراحی شده است که فضای نصب Head بسیار محدود است. BF5 در نسخه های Single Display و Dual Display، با منبع نور قرمز، سبز و آبی و خروجی NPN یا PNP ارائه شده است. مدل های دو نمایشگر دارای پنج Response Mode از 50µs تا 10ms هستند و امکاناتی مانند Teaching، Timer، جلوگیری از Saturation و Mutual Interference Prevention را ارائه می کنند. با این حال سری BF5 اکنون در لاین آپ رسمی Autonics در مسیر توقف تولید قرار دارد و برای پروژه جدید باید وضعیت موجودی و خانواده جدیدتر BFN نیز بررسی شود.
BF5 آتونیکس چیست؟
BF5 خود Fiber Optic Cable نیست؛ بلکه بخش الکترونیکی سیستم فیبر نوری است. Fiber Unit به BF5 متصل می شود و Head فیبر در محل مورد نظر ماشین قرار می گیرد.
آمپلی فایر وظیفه تولید نور، دریافت شدت نور، پردازش سیگنال و ایجاد خروجی NPN یا PNP را بر عهده دارد. بنابراین برای ساخت یک سیستم کامل، BF5 و Fiber Optic Unit مناسب باید در کنار یکدیگر انتخاب شوند.
نوع Fiber تعیین کننده روش Detection، فاصله، اندازه Target، مقاومت حرارتی و شعاع خمش است؛ در حالی که BF5 سرعت پردازش، Threshold، Teaching و Output را مدیریت می کند.
مدل های اصلی BF5 آتونیکس
| مدل |
نمایشگر |
منبع نور |
خروجی |
| BF5R-D1-N |
Dual Display |
Red 660nm |
NPN |
| BF5R-D1-P |
Dual Display |
Red 660nm |
PNP |
| BF5G-D1-N / P |
Dual Display |
Green 530nm |
NPN / PNP |
| BF5B-D1-N / P |
Dual Display |
Blue 470nm |
NPN / PNP |
| BF5R-S1-N / P |
Single Display |
Red 660nm |
NPN / PNP |
معنی کد BF5R-D1-N چیست؟
ساختار نام گذاری BF5 اطلاعات اصلی مدل را نشان می دهد. حرف R به منبع نور قرمز، G به نور سبز و B به نور آبی اشاره دارد.
حرف D نشان دهنده Dual Display و حرف S نشان دهنده Single Display است. در انتهای کد نیز N برای خروجی NPN Open Collector و P برای PNP Open Collector استفاده می شود.
برای مثال BF5G-D1-P یک آمپلی فایر دو نمایشگر با LED سبز 530nm و خروجی PNP است. این ساختار انتخاب مدل را بر اساس Target و PLC ساده تر می کند.
Dual Display در BF5
مدل های BF5 با کد D دو مقدار را به صورت همزمان نمایش می دهند. مقدار فعلی نور یا PV و مقدار تنظیم شده یا SV به شکل جداگانه قابل مشاهده هستند.
این ساختار هنگام تنظیم Threshold، عیب یابی و بررسی Margin تشخیص بسیار مفید است. کاربر بدون جابه جایی بین صفحه های مختلف می تواند مقدار واقعی و Set Value را مقایسه کند.
نمایشگر BF5 چهار رقمی 7-Segment است. در مدل های Dual Display، بخش PV و SV با رنگ های متفاوت نمایش داده می شوند تا تشخیص مقادیر ساده تر باشد.
مدل های Single Display
مدل های BF5R-S1-N و BF5R-S1-P نسخه های تک نمایشگر این خانواده هستند. این مدل ها از نور قرمز 660nm استفاده می کنند.
سرعت های قابل انتخاب در نسخه Single Display برابر 150µs، 500µs و 4ms هستند. بنابراین سریع ترین Mode برابر 50µs که در نسخه Dual Display وجود دارد، در مدل Single Display ارائه نمی شود.
برای پروژه ای که مشاهده همزمان PV و SV یا سرعت Ultra-Fast اهمیت دارد، مدل Dual Display انتخاب مناسب تری است؛ البته وضعیت موجودی سری BF5 باید بررسی شود.
پنج سرعت پاسخ در BF5 Dual Display
مدل های دو نمایشگر BF5 پنج Response Mode دارند. این Modeها اجازه می دهند میان سرعت Detection و فاصله یا پایداری عملکرد تعادل ایجاد شود.
| حالت |
زمان پاسخ |
کاربرد تقریبی |
| Ultra Fast | 50µs | قطعات بسیار سریع |
| Fast | 150µs | ماشین سرعت بالا |
| Standard | 500µs | کاربرد عمومی |
| Long Distance | 4ms | افزایش Range |
| Ultra Long Distance | 10ms | حداکثر Range در Fiber مناسب |
انتخاب Mode فقط بر اساس سریع ترین عدد انجام نمی شود. برای Target ضعیف یا فاصله بیشتر ممکن است Long Distance عملکرد پایدارتر ایجاد کند.
تشخیص قطعات سریع با BF5
Response برابر 50µs به معنی امکان تشخیص تغییرات بسیار سریع نور است. این ویژگی BF5 را برای شمارش قطعات کوچک روی Conveyor و ماشین های مونتاژ سریع مناسب کرده است.
با این حال Fiber Unit، اندازه Target و مدت واقعی حضور جسم در Beam نیز باید بررسی شوند. سرعت آمپلی فایر به تنهایی تضمین کننده Detection صحیح نیست.
اگر عرض جسم کوچک و سرعت Conveyor بالا باشد، مدت Blocking ممکن است بسیار کوتاه شود و باید با Response Time انتخاب شده مقایسه شود.
نور قرمز، سبز و آبی در BF5
BF5 در نسخه های Dual Display با سه رنگ منبع نور ارائه شده است. BF5R از Red LED با طول موج 660nm استفاده می کند.
BF5G دارای Green LED با طول موج 530nm و BF5B دارای Blue LED با طول موج 470nm است. این تنوع می تواند برای تفاوت رنگ Target و شرایط Detection مفید باشد.
نور قرمز گزینه عمومی است. نور سبز یا آبی در برخی کاربردها می تواند Contrast بهتری نسبت به رنگ سطح ایجاد کند، اما انتخاب نهایی باید با تست واقعی انجام شود.
خروجی NPN و PNP
BF5 با هر دو نوع خروجی NPN Open Collector و PNP Open Collector عرضه شده است. حرف پایانی N یا P نوع Output را مشخص می کند.
در BF5R-D1-N خروجی NPN و در BF5R-D1-P خروجی PNP است. همین ساختار در نسخه های Green و Blue نیز وجود دارد.
انتخاب NPN یا PNP باید با ورودی PLC یا Controller هماهنگ باشد. فقط یکسان بودن رنگ نور و سرعت برای Replacement کافی نیست.
تغذیه و مصرف BF5
ولتاژ تغذیه BF5 برابر 12–24VDC ±10% است. Ripple مجاز در مشخصات رسمی حداکثر 10% P-P اعلام شده است.
مصرف جریان مدل های بررسی شده حداکثر 50mA است. در نصب چند Amplifier باید مصرف مجموع Unitها در طراحی منبع تغذیه لحاظ شود.
اتصال Side Connector امکان توزیع تغذیه و ارتباط داخلی میان واحدهای مجاور را فراهم می کند و سیم بندی مجموعه چند سنسوری را ساده تر می سازد.
Teaching در BF5
BF5 علاوه بر تنظیم Manual از چند روش Teaching پشتیبانی می کند. Auto-Tuning، 1-Point، 2-Point و Positioning از روش های اصلی هستند.
در 2-Point Teaching یک وضعیت با Target و یک وضعیت بدون Target ثبت می شود. دستگاه Threshold مناسب را بر اساس تفاوت این دو وضعیت تعیین می کند.
Positioning Teaching برای بعضی کاربردهای تشخیص سوراخ کوچک، لبه یا Targetهای دارای تغییر منحنی نور مناسب است.
در اتصال چند واحد، Batch Teaching نیز در مدل های مربوط قابل استفاده است و تنظیم گروهی Amplifierها را ساده تر می کند.
Timer داخلی BF5
مدل های Dual Display دارای OFF، OFF Delay، ON Delay و One-shot هستند. محدوده Timer در مدل های مربوط از 1 تا 5000ms تنظیم می شود.
Timer برای طولانی کردن Pulse کوتاه، تاخیر در اعلام Detection یا ایجاد خروجی One-shot قابل استفاده است.
نسخه Single Display ساختار ساده تری دارد و OFF Delayهای 10ms و 40ms را ارائه می کند.
Light ON و Dark ON
Operation Mode در BF5 بین Light ON و Dark ON از طریق Parameter انتخاب می شود. منطق مناسب به نوع Fiber و عملکرد ماشین بستگی دارد.
در Through-beam معمولا عبور جسم باعث قطع نور می شود. در Reflective، حضور جسم می تواند مقدار نور برگشتی را افزایش دهد؛ بنابراین Mode باید بر اساس شرایط واقعی تنظیم شود.
جلوگیری از تداخل بین چند BF5
BF5 دارای Mutual Interference Prevention است و حداکثر 8 Amplifier می توانند با این قابلیت در کنار یکدیگر نصب شوند.
پس از اعمال تغذیه، Channelهای واحدهای متصل به صورت خودکار تنظیم می شوند تا اثر نور سنسورهای مجاور کاهش یابد.
این ویژگی برای ماشین هایی با چند Fiber Head نزدیک به یکدیگر اهمیت زیادی دارد؛ با این حال نصب مکانیکی Headها نیز باید اصولی باشد.
قابلیت Anti-Saturation
در برخی شرایط مقدار نور برگشتی آن قدر زیاد است که Receiver به ناحیه Saturation می رسد. این وضعیت می تواند Margin تنظیم را کاهش دهد.
BF5 دارای Saturation Prevention Function است تا اثر اشباع نور دریافتی کاهش یابد و Detection پایدارتر شود.
صفحه نمایش معکوس و نصب BF5
BF5 قابلیت Inverted Display دارد و نمایش می تواند با توجه به جهت نصب برعکس شود. این ویژگی هنگام نصب Amplifier در جهت متفاوت روی ماشین مفید است.
بدنه بسیار باریک با عرض حدود 10mm طراحی شده است. ابعاد مرجع سری حدود 10×30×70mm هستند و برای نصب چند Unit در کنار یکدیگر مناسب است.
شرایط محیطی BF5
دمای کاری مدل های بررسی شده −10…+50°C و دمای نگهداری −20…+70°C است. رطوبت کاری و نگهداری 35…85%RH و بدون یخ زدگی یا میعان تعریف شده است.
درجه حفاظت Amplifier برابر IP40 است. بنابراین خود BF5 برای نصب مستقیم در معرض آب، روغن یا گردوغبار شدید طراحی نشده و بهتر است داخل تابلو یا محفظه مناسب قرار گیرد.
Head فیبر می تواند بسته به Fiber Unit دارای مقاومت محیطی بسیار متفاوتی باشد. برای محیط گرم یا مرطوب باید Fiber مخصوص انتخاب شود.
اتصال BF5 به Fiber Optic Unit
BF5 با Fiber Optic Unitهای مختلف آتونیکس استفاده می شود. Fiberهای Through-beam، Reflective و انواع تخصصی از نظر Head، Cable و شرایط محیطی متفاوت هستند.
در صفحات رسمی Fiber Unitهای آتونیکس همچنان BF5 در بخش محصولات قابل استفاده با Fiberهای مربوط دیده می شود. حتی برخی Fiberهای Glass Type به طور مشخص برای BF5 و BF4 تعریف شده اند.
Sensing Distance باید بر اساس ترکیب دقیق Amplifier و Fiber بررسی شود. عدد ثبت شده برای یک Fiber با منبع نور یا Amplifier دیگر لزوما یکسان نیست.
اتصال BF5 به BFC
برای ارتباط گروه BF5 با PLC یا PC، مبدل BFC طراحی شده است. BFC از طریق Side Connector به Amplifierهای BF5 متصل می شود.
BFC از RS485، Serial Communication و Switch Input پشتیبانی می کند و حداکثر 32 واحد BF5 را مدیریت می کند.
این معماری اجازه می دهد پارامترها و وضعیت BF5 از یک سیستم مرکزی مانیتور و تنظیم شوند. BFC خود Amplifier نیست و Detection را انجام نمی دهد.
تفاوت BF5R، BF5G و BF5B
اختلاف اصلی این سه گروه نوع Light Source است. BF5R نور قرمز، BF5G نور سبز و BF5B نور آبی تولید می کند.
از نظر سرعت Response و قابلیت های اصلی مدل های Dual Display ساختار بسیار مشابهی دارند. انتخاب رنگ نور به Target و Contrast مورد نیاز بستگی دارد.
در کاربردهای حساس به رنگ، بهتر است قبل از سفارش مدل Green یا Blue روی نمونه واقعی قطعه تست انجام شود.
تفاوت BF5 و BFN
BF5 نسل قدیمی تر آمپلی فایر دیجیتال فیبر نوری Autonics است و اکنون وضعیت توقف تدریجی تولید دارد. BFN خانواده فعلی و جدیدتر این برند است.
BFN در مدل High Performance سرعت پاسخ تا 25µs دارد، در حالی که سریع ترین Mode مدل های Dual Display BF5 برابر 50µs است.
BFN در مدل های مربوط IO-Link، Predictive Maintenance، نمایشگر جدید و امکان توسعه تعداد بیشتری Amplifier را ارائه می کند.
با این حال BFN را نباید بدون بررسی جایگزین مستقیم BF5 معرفی کرد. Fiber Unit، خروجی، ابعاد، Side Connector، Wiring، Communication و Functionهای استفاده شده باید تطبیق داده شوند.
نکته جایگزینی:
اگر BF5 روی ماشین نصب است، کد کامل مانند BF5R-D1-N را نگه دارید. انتخاب BFN جایگزین باید پس از بررسی خروجی، Fiber و عملکرد دستگاه انجام شود.
وضعیت تولید BF5
در دسته رسمی Fiber Optic Sensors آتونیکس، BF5 با وضعیت To Be Discontinued نمایش داده می شود. در برخی صفحات منطقه ای، بعضی Part Numberها اکنون مستقیما Discontinued شده اند.
این تفاوت می تواند به منطقه فروش و مرحله توقف محصول مربوط باشد. بنابراین برای خرید BF5 باید موجودی همان Part Number و امکان تامین آینده بررسی شود.
برای تعمیر ماشین قدیمی، تامین BF5 اصلی ممکن است همچنان بهترین مسیر باشد. برای طراحی ماشین جدید، خانواده BFN از نظر تامین بلندمدت اولویت بیشتری برای بررسی دارد.
کاربردهای BF5 آتونیکس
تشخیص قطعات کوچک
شمارش قطعات پرسرعت
ماشین بسته بندی
مونتاژ قطعات الکترونیکی
تشخیص سوراخ و لبه
فضاهای مکانیکی محدود
کاربردهای حساس به رنگ
سیستم های چند Fiber با BFC
راهنمای انتخاب BF5 آتونیکس
ابتدا خروجی NPN یا PNP مشخص شود. این پارامتر باید با ورودی PLC یا Controller ماشین سازگار باشد.
سپس نوع نمایشگر تعیین شود. برای سرعت 50µs و مشاهده همزمان PV/SV باید مدل Dual Display انتخاب شود.
در مرحله بعد رنگ منبع نور بررسی شود. Red گزینه عمومی است و Green یا Blue در بعضی Targetهای رنگی می توانند Detection بهتری ایجاد کنند.
Fiber Optic Unit نیز باید جداگانه انتخاب شود. Through-beam یا Reflective بودن، فاصله، دمای محیط، Head و Cable روی انتخاب Fiber تاثیر دارند.
برای سیستم دارای چند BF5 و ارتباط با PLC، مبدل BFC بررسی می شود. اگر پروژه جدید است، وضعیت توقف تولید BF5 و BFC نیز باید در تصمیم نهایی لحاظ شود.
| پارامتر انتخاب |
گزینه |
| نمایشگر | Single / Dual Display |
| نور | Red 660nm / Green 530nm / Blue 470nm |
| خروجی | NPN / PNP Open Collector |
| سرعت Dual Display | 50µs / 150µs / 500µs / 4ms / 10ms |
| تغذیه | 12–24VDC ±10% |
| شبکه خارجی | BFC برای BF5 |
نصب و تنظیم BF5
Amplifier بهتر است داخل تابلو یا بخش محافظت شده ماشین نصب شود. IP40 برای تماس مستقیم با آب یا آلودگی شدید مناسب نیست.
Fiber باید با Lever مربوط ثابت شود و کمتر از شعاع خمش مجاز Fiber Unit خم نشود. آسیب مکانیکی Fiber می تواند مقدار Incident Light را کاهش دهد.
پس از نصب، Teaching در شرایط واقعی ماشین انجام شود. Target واقعی، لرزش، آلودگی و تغییرات نور محیط باید در Threshold نهایی لحاظ شوند.
برای نصب چند BF5، Side Connector و فاصله گذاری طبق دستورالعمل سازنده استفاده شوند. Auto Channel و جلوگیری از تداخل نیز باید در شرایط واقعی تست شوند.
قیمت فیبر نوری BF5 آتونیکس
قیمت BF5 آتونیکس به کد دقیق، NPN یا PNP بودن، Single یا Dual Display و رنگ منبع نور بستگی دارد. موجودی محدود مدل های در حال توقف تولید نیز می تواند روی قیمت تاثیر بگذارد.
Fiber Optic Unit معمولا جزء جداگانه ای است و باید هزینه آن نیز در سیستم نهایی در نظر گرفته شود. BFC نیز در صورت نیاز به Communication تجهیز مجزایی است.
در Replacement بهتر است قبل از خرید، کد BF5 قبلی و کد Fiber Unit اعلام شوند تا امکان تامین همان مدل یا بررسی راهکار جایگزین مشخص شود.
سوالات متداول فیبر نوری آتونیکس BF5
BF5 آتونیکس چیست؟
BF5 یک Fiber Optic Amplifier دیجیتال است که همراه Fiber Optic Unit برای تشخیص اجسام استفاده می شود.
سریع ترین زمان پاسخ BF5 چقدر است؟
در مدل های Dual Display سریع ترین Response Time برابر 50µs است.
BF5 خروجی NPN دارد یا PNP؟
هر دو نوع ارائه شده اند. حرف N یا P در انتهای کد نوع خروجی را مشخص می کند.
تفاوت BF5R و BF5G و BF5B چیست؟
BF5R نور قرمز 660nm، BF5G نور سبز 530nm و BF5B نور آبی 470nm دارد.
آیا BF5 دارای Teaching است؟
بله. Auto-Tuning، Teaching یک نقطه، دو نقطه و Positioning در مدل های مربوط ارائه می شوند.
چند BF5 را می توان کنار هم نصب کرد؟
Mutual Interference Prevention برای حداکثر 8 واحد متصل از طریق Side Connector ارائه شده است.
BF5 به PLC متصل می شود؟
خروجی NPN/PNP مستقیما به ورودی سازگار PLC متصل می شود. برای مدیریت ارتباطی چند BF5 نیز BFC طراحی شده است.
آیا BFC بخشی از BF5 است؟
خیر. BFC یک Communication Converter جداگانه برای مدیریت BF5ها از PLC یا PC است.
آیا BF5 هنوز تولید می شود؟
Autonics سری BF5 را در لاین آپ فعلی با وضعیت توقف تدریجی تولید نمایش می دهد و بعضی کدها در برخی مناطق Discontinued شده اند.
آیا BFN جایگزین مستقیم BF5 است؟
نباید به صورت عمومی جایگزین مستقیم در نظر گرفته شود. Fiber، Output، Wiring، Communication و Functionهای مدل قبلی باید بررسی شوند.
راهنمای خرید و قیمت فیبر نوری آتونیکس BF5
برای خرید BF5 آتونیکس ابتدا باید کد دقیق مدل، نوع خروجی NPN یا PNP، Single یا Dual Display بودن، رنگ منبع نور و Fiber Optic Unit مورد استفاده مشخص شوند. در ماشین های قدیمی بهتر است همان Part Number قبلی بررسی شود و اگر تامین آن دشوار است، امکان مهاجرت به خانواده BFN به صورت فنی ارزیابی شود. با توجه به وضعیت توقف تولید BF5، موجودی و قابلیت تامین آینده اهمیت بیشتری نسبت به یک خرید عادی دارد.
