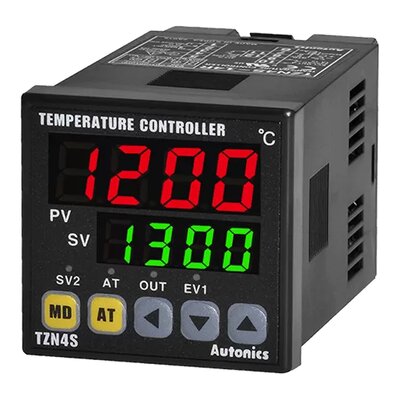

کنترلر دما آتونیکس TZN یا Autonics TZN Dual-Speed PID Temperature Controller یکی از خانواده های قدیمی کنترلرهای دما و فرایند آتونیکس است. این سری برای کنترل Heater، تجهیزات حرارتی، Oven، ماشین آلات بسته بندی، اکسترودر، تجهیزات پلاستیک و فرایندهایی طراحی شده که به کنترل دقیق متغیر فرایند نیاز دارند. خانواده TZN علاوه بر Thermocouple و RTD، ورودی های آنالوگ ولتاژی و جریانی را نیز پشتیبانی می کند و به همین دلیل فقط به کنترل دمای مستقیم محدود نیست. بسته به Part Number می توان خروجی Relay، SSR Drive یا Current 4–20mA و بعضی امکانات جانبی مانند Event، انتقال PV یا ارتباط RS485 را مشاهده کرد. نکته مهم این است که سری TZN اکنون توسط Autonics متوقف شده و برای پروژه های جدید باید جایگزین بر اساس ورودی، خروجی، ابعاد، تغذیه و امکانات مدل قبلی انتخاب شود.
کنترلر دما آتونیکس TZN چیست؟
TZN یک Temperature Controller دیجیتال با نمایشگر LED و قابلیت کنترل ON/OFF و PID است.
کاربر مقدار Set Value یا SV را تعیین می کند و Controller مقدار Process Value یا PV را از سنسور یا سیگنال آنالوگ دریافت می کند.
کنترلر سپس خروجی Heater، SSR، شیر کنترلی یا تجهیز دیگر را بر اساس اختلاف PV و SV و پارامترهای کنترلی مدیریت می کند.
Dual-Speed PID در سری TZN
Autonics خانواده TZN را با عنوان Dual-Speed PID Temperature Controller معرفی کرده است.
این سری علاوه بر کنترل ساده ON/OFF، حالت های P، PI، PD، PIDF و PIDS را نیز پشتیبانی می کند.
وجود چند ساختار PID اجازه می دهد رفتار کنترل متناسب با پاسخ حرارتی ماشین و میزان Overshoot مورد قبول تنظیم شود.
هنگام Replacement بهتر است تنظیمات PID دستگاه قدیمی ثبت شوند، اما پارامترهای یک Controller جدید نباید بدون بررسی عینا کپی شوند.
ورودی Universal کنترلر TZN
یکی از نقاط قوت TZN پشتیبانی از چند گروه Sensor و Analog Input در یک خانواده است.
ورودی شامل Thermocouple، RTD و سیگنال های استاندارد آنالوگ است و نوع واقعی Input در تنظیمات Controller انتخاب می شود.
| گروه ورودی |
ورودی های قابل پشتیبانی |
| Thermocouple |
K / J / E / T / R / S / N / W |
| RTD |
DPt100Ω / JPt100Ω |
| Voltage Input |
1–5VDC / 0–10VDC |
| Current Input |
4–20mA |
اتصال ترموکوپل به TZN
TZN از Thermocoupleهای متداول صنعتی مانند K و J و همچنین انواع R، S و T پشتیبانی می کند.
انتخاب نوع Thermocouple در تنظیمات باید دقیقا با سنسور متصل شده مطابقت داشته باشد.
استفاده از نوع Input اشتباه باعث نمایش دمای غیرواقعی و در نتیجه عملکرد نادرست سیستم کنترل می شود.
در سیم کشی Thermocouple نیز رعایت قطب مثبت و منفی و استفاده از کابل جبران ساز مناسب اهمیت زیادی دارد.
ورودی Pt100
در گروه RTD، کنترلر از DPt100Ω و JPt100Ω پشتیبانی می کند.
Pt100 در بسیاری از فرایندهایی که پایداری و دقت اندازه گیری در محدوده دمای متوسط اهمیت دارد استفاده می شود.
در زمان جایگزینی TZN باید نوع RTD و Wiring دو سیمه یا سه سیمه مدار قبلی نیز طبق نقشه محصول بررسی شود.
ورودی 4–20mA و ولتاژی
وجود ورودی های 4–20mA، 1–5VDC و 0–10VDC باعث می شود TZN فقط یک ترموستات دما نباشد.
می توان Transmitter مناسب را به Controller متصل کرد و متغیرهای فرایندی دیگری را نیز در قالب سیگنال استاندارد کنترل کرد.
در این کاربردها Scaling ورودی اهمیت زیادی دارد و باید محدوده نمایش Controller با محدوده Transmitter هماهنگ شود.
سه نوع خروجی اصلی TZN
بسته به Part Number، خروجی اصلی کنترلر می تواند Relay، SSR Drive یا Current Output باشد.
| نوع خروجی |
مشخصات عمومی |
کاربرد |
| Relay |
250VAC، 3A در مدل های رسمی بررسی شده |
کنتاکتور، رله کمکی و بارهای کنترلی |
| SSR Drive |
12VDC |
فرمان Solid State Relay |
| Current Output |
4–20mA |
کنترل تجهیزات دارای ورودی آنالوگ |
خروجی Relay
مدل هایی با خروجی Relay برای مدارهای کنترل سنتی و فرمان کنتاکتور یا رله مناسب هستند.
برای نمونه TZN4S-14R و TZN4M-14R از خروجی Relay استفاده می کنند.
در بارهای با سیکل قطع و وصل بسیار سریع، عمر مکانیکی Relay باید در نظر گرفته شود و SSR می تواند انتخاب مناسب تری باشد.
خروجی SSR Drive
مدل های دارای خروجی SSR Drive سیگنال 12VDC را برای فرمان Solid State Relay تولید می کنند.
TZN4S-14S و TZN4M-14S از نمونه مدل های دارای SSR Drive هستند.
در Heaterهایی که کنترل PID با سیکل های کوتاه انجام می شود، استفاده از SSR تعداد قطع و وصل بالاتر را بدون استهلاک کنتاکت مکانیکی تحمل می کند.
خروجی 4–20mA
مدل های دارای حرف C در نمونه های رسمی بررسی شده از Current Output برابر 4–20mA استفاده می کنند.
برای نمونه TZN4S-14C، TZN4M-14C و TZN4H-24C در این گروه قرار می گیرند.
این خروجی برای تجهیزاتی مانند Thyristor Power Controller، Actuator یا دستگاه دارای ورودی آنالوگ قابل استفاده است.
خانواده های TZN4S، TZN4M، TZN4H، TZN4W و TZN4L
سری TZN در چند فرم فیزیکی مختلف تولید شده است تا برای Panel Cutoutهای متفاوت قابل استفاده باشد.
کدهای TZN4S، TZN4M، TZN4H، TZN4W و TZN4L در آرشیو رسمی Autonics دیده می شوند.
در Replacement باید دقیقا همان ابعاد پنل و عمق نصب کنترل شود و فقط عبارت TZN برای انتخاب محصول کافی نیست.
نمونه مدل های کنترلر TZN
| مدل |
خروجی کنترل |
Option نمونه |
| TZN4S-14R | Relay | Event 1 |
| TZN4S-14S | SSR Drive | Event 1 |
| TZN4S-14C | 4–20mA | Event 1 |
| TZN4M-A4R | Relay | Event 1/2 + PV Transmission |
| TZN4M-B4C | 4–20mA | Event 1/2 + RS485 |
| TZN4L-A4C | 4–20mA | Event 1/2 + PV Transmission |
Alarm و Event Output
بسته به مدل، TZN دارای Event Output برای Alarm یا شرایط تعریف شده فرایند است.
مدل های ساده تر ممکن است Event 1 داشته باشند و بعضی کدهای بزرگ تر Event 1 و Event 2 را همزمان ارائه کنند.
Alarm Output Hysteresis نیز قابل تنظیم است و می تواند از قطع و وصل سریع Alarm نزدیک نقطه تنظیم جلوگیری کند.
PV Transmission Output
در برخی مدل های TZN خروجی انتقال PV با سیگنال 4–20mA وجود دارد.
این خروجی می تواند مقدار اندازه گیری شده را به PLC، Recorder یا سیستم مانیتورینگ خارجی منتقل کند.
هنگام انتخاب جایگزین باید مشخص شود دستگاه قدیمی از PV Transmission استفاده می کرده یا این Option بدون استفاده بوده است.
RS485 در بعضی مدل ها
برخی Part Numberهای TZN مانند نمونه TZN4M-B4C دارای RS485 Communication هستند.
در Replacement چنین مدلی نباید با Controller فاقد Communication جایگزین شود، مگر اینکه ارتباط در سیستم استفاده نشده باشد.
همچنین Protocol و Mapping رجیسترهای محصول جایگزین باید در PLC یا HMI بررسی شوند.
Sampling Cycle برابر 500ms
Sampling Cycle مدل های رسمی TZN بررسی شده برابر 500ms است.
Controller در این بازه ورودی را نمونه برداری و محاسبات کنترل را به روز می کند.
در جایگزینی با نسل جدید ممکن است Sampling سریع تر باشد، اما این موضوع به تنهایی به معنی سازگاری کامل Controller جدید با فرایند قدیمی نیست.
پارامترهای PID
Proportional Band در TZN از 0.0 تا 100.0% قابل تنظیم است.
Integral Time و Derivative Time هر کدام محدوده 0 تا 3600s دارند و Control Period نیز بین 1 تا 120s قابل تنظیم است.
تنظیم صحیح این پارامترها روی سرعت رسیدن به Set Point، Overshoot و پایداری دما تاثیر مستقیم دارد.
Ramp Up و Ramp Down
TZN قابلیت تنظیم Ramp Up و Ramp Down دارد.
در مشخصات مدل های رسمی، هر کدام از Rampها بین 1 تا 99min قابل تنظیم هستند.
Ramp برای فرایندهایی مفید است که افزایش یا کاهش ناگهانی دما می تواند به محصول، Heater یا تجهیزات مکانیکی آسیب بزند.
LBA یا Loop Break Alarm
LBA برای تشخیص شرایطی استفاده می شود که Controller فرمان می دهد اما Process Value رفتار مورد انتظار را نشان نمی دهد.
زمان LBA در مدل های رسمی TZN در محدوده 1 تا 999s قابل تنظیم است.
این قابلیت می تواند در شناسایی Heater قطع شده، SSR خراب یا مشکل در سیستم حرارتی مفید باشد.
تغذیه کنترلر TZN
مدل های رسمی TZN بررسی شده با تغذیه 100–240VAC و فرکانس 50/60Hz کار می کنند.
قبل از Replacement باید تغذیه مدل موجود از روی پلاک کنترل شود و نباید بر اساس نام کلی TZN فرض شود که همه نسخه ها Wiring یکسانی دارند.
دقت نمایش
در مدل های رسمی بررسی شده، Display Accuracy با معیار F.S ±0.3% یا 3°C بیان شده و مقدار بزرگ تر ملاک قرار می گیرد.
در کاربردهای حساس باید علاوه بر دقت Controller، خطای Sensor، کابل، نصب و یکنواختی حرارتی فرایند نیز در نظر گرفته شوند.
شرایط محیطی TZN
دمای کاری مدل های بررسی شده −10…+50°C و دمای نگهداری −20…+60°C است.
رطوبت کاری و نگهداری 35…85%RH اعلام شده است و شرایط باید بدون یخ زدگی یا میعان باشد.
کنترلر باید داخل تابلو با تهویه مناسب و دور از منابع حرارتی و نویز شدید نصب شود.
وضعیت تولید TZN
سری TZN از محصولات قدیمی Autonics است و صفحات رسمی مدل های مختلف آن با وضعیت Discontinued ثبت شده اند.
بنابراین برای پروژه جدید بهتر است خرید TZN به عنوان انتخاب اصلی در نظر گرفته نشود و Controller فعلی Autonics با مشخصات معادل انتخاب شود.
در تعمیر ماشین قدیمی ممکن است موجودی قدیمی TZN در بازار وجود داشته باشد، اما موجودی واقعی باید هنگام استعلام بررسی شود.
انتخاب جایگزین برای TZN
برای انتخاب جایگزین نباید فقط ابعاد جلوی Controller بررسی شود.
ابتدا Part Number کامل مانند TZN4S-14R یا TZN4M-B4C ثبت شود و سپس ورودی Sensor، خروجی Control و Optionها استخراج شوند.
ابعاد پنل، تعداد Alarm، وجود RS485، PV Transmission، نوع Power Supply و Wiring نیز باید در مقایسه وارد شوند.
پس از تطبیق این موارد می توان از خانواده های فعلی Autonics مدل مناسب را انتخاب کرد؛ جایگزینی مستقیم فقط بر اساس نام سری توصیه نمی شود.
کاربردهای کنترلر دما آتونیکس TZN
کنترل Heater صنعتی
دستگاه بسته بندی
اکسترودر و تزریق پلاستیک
کوره و Oven
ماشین آلات حرارتی
کنترل سیگنال 4–20mA
فرایند PID
تعمیر ماشین آلات قدیمی
راهنمای انتخاب کنترلر TZN و مدل جایگزین
اولین مرحله خواندن Part Number کامل TZN قدیمی است. حرف پایانی می تواند نوع خروجی Relay، SSR یا Current را مشخص کند.
سپس Sensor یا Input واقعی ماشین بررسی شود؛ Thermocouple، Pt100 یا سیگنال Analog باید با Controller جدید سازگار باشند.
در مرحله بعد ابعاد Panel Cutout و فرم فیزیکی کنترلر کنترل شوند.
تعداد Alarmها، PV Transmission و RS485 از مهم ترین Optionهایی هستند که نباید هنگام جایگزینی حذف شوند.
نوع Control Output نیز باید با Heater، SSR، Power Controller یا Actuator موجود سازگار باشد.
در نهایت Wiring جدید با نقشه TZN مقایسه شود؛ حتی در صورت یکسان بودن ابعاد، ترتیب Terminalها می تواند متفاوت باشد.
| پارامتر |
مشخصات خانواده TZN |
| نوع | Dual-Speed PID Temperature Controller |
| Display | 4-digit 7-segment LED |
| Control | ON/OFF / P / PI / PD / PIDF / PIDS |
| Thermocouple | K / J / E / T / R / S / N / W |
| RTD | DPt100Ω / JPt100Ω |
| Analog Input | 1–5VDC / 0–10VDC / 4–20mA |
| Control Output | Relay / SSR Drive / 4–20mA بسته به مدل |
| Sampling | 500ms |
| Power | 100–240VAC، 50/60Hz در مدل های بررسی شده |
| Option | Event / PV Transmission / RS485 بسته به کد |
| وضعیت | Discontinued |
قیمت کنترلر دما آتونیکس TZN
به دلیل توقف تولید TZN، قیمت آن مانند یک محصول جاری و استاندارد کارخانه قابل ارزیابی نیست.
موجودی های قدیمی می توانند بر اساس Part Number، شرایط بازار و وضعیت کالا قیمت متفاوتی داشته باشند.
در بسیاری از پروژه ها انتخاب Controller جدید و موجود Autonics نسبت به جستجوی طولانی برای TZN قدیمی گزینه عملی تری است.
برای استعلام بهتر است تصویر پلاک TZN، Wiring، نوع Sensor و خروجی مورد استفاده ارسال شود تا مدل جایگزین دقیق تر انتخاب شود.
سوالات متداول کنترلر دما آتونیکس TZN
آیا TZN هنوز تولید می شود؟
خیر. مدل های رسمی این خانواده در سایت Autonics با وضعیت Discontinued ثبت شده اند.
TZN چه ورودی هایی دارد؟
Thermocouple، RTD و ورودی های 1–5VDC، 0–10VDC و 4–20mA در خانواده پشتیبانی می شوند.
آیا TZN با Pt100 کار می کند؟
بله. DPt100Ω و JPt100Ω در ورودی های رسمی خانواده وجود دارند.
چه خروجی هایی برای TZN وجود دارد؟
بسته به Part Number، Relay، SSR Drive 12VDC یا Current Output برابر 4–20mA ارائه شده است.
آیا TZN ارتباط RS485 دارد؟
بعضی مدل ها مانند کدهای Option خاص دارای RS485 هستند، اما این قابلیت در تمام TZNها وجود ندارد.
Sampling Time کنترلر TZN چقدر است؟
Sampling Cycle مدل های رسمی بررسی شده 500ms است.
آیا TZN قابلیت Ramp دارد؟
بله. Ramp Up و Ramp Down تا 99min در مشخصات مدل های رسمی ثبت شده اند.
آیا هر کنترلر جدید آتونیکس جایگزین TZN است؟
خیر. جایگزین باید بر اساس ابعاد، Sensor، خروجی، Alarm، Communication، Power و Wiring انتخاب شود.
برای انتخاب جایگزین چه چیزی لازم است؟
Part Number کامل TZN، تصویر پلاک، نوع Sensor، نوع خروجی، ابعاد و نقشه Wiring مهم ترین اطلاعات هستند.
آیا خرید TZN قدیمی پیشنهاد می شود؟
برای تعمیر دستگاه موجود می توان موجودی را بررسی کرد، اما برای پروژه جدید بهتر است خانواده جاری و قابل تامین انتخاب شود.
