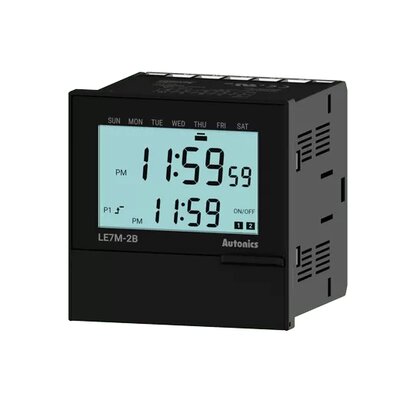

تایمر آتونیکس LE7M-2 یا Autonics LE7M-2 Digital Week/Year Timer یک تایمر دیجیتال برنامه پذیر برای کنترل تجهیزات بر اساس روز، ساعت، هفته و برنامه سالانه است. برخلاف تایمرهای ساده Delay که فقط یک فاصله زمانی را کنترل می کنند، LE7M-2 می تواند برنامه های روشن و خاموش شدن تجهیزات را بر اساس تقویم ذخیره و اجرا کند. وجود دو خروجی رله ای مستقل امکان کنترل دو بار یا دو مدار جداگانه را فراهم می کند. مدل LE7M-2D دارای 64 مرحله برنامه هفتگی و 32 مرحله برنامه سالانه، خروجی ON/OFF، CYCLE و PULSE، تغذیه 100–240VAC و نصب Surface یا DIN Rail است. نمایشگر LCD دارای Backlight نیز مشاهده ساعت، برنامه و وضعیت خروجی را ساده می کند.
تایمر آتونیکس LE7M-2 چیست؟
LE7M-2 یک Week/Year Digital Timer است. کاربر می تواند زمان روشن و خاموش شدن تجهیزات را بر اساس روزهای هفته یا تاریخ های مشخص سال تعریف کند.
این ساختار برای کاربردهایی مناسب است که عملکرد تجهیزات باید طبق برنامه تکرارشونده انجام شود و حضور اپراتور برای روشن یا خاموش کردن دستی مطلوب نیست.
کاربردهایی مانند روشنایی ساختمان، پمپ، فن، سیستم تهویه، تابلوهای برق، تجهیزات کشاورزی و بارهای صنعتی می توانند از این نوع Timer استفاده کنند.
برنامه هفتگی در LE7M-2
در حالت Weekly می توان برنامه عملکرد خروجی را برای روزهای مختلف هفته تعریف کرد.
برای نمونه می توان یک خروجی را از شنبه تا چهارشنبه در ساعت مشخص روشن و در ساعت دیگری خاموش کرد و برای روزهای تعطیل برنامه متفاوتی در نظر گرفت.
مدل LE7M-2D طبق مشخصات رسمی از حداکثر 64 مرحله Setting هفتگی پشتیبانی می کند. این تعداد برای ایجاد چندین بازه عملکرد در طول هفته مناسب است.
برنامه سالانه
بخش Yearly امکان تعریف عملکرد بر اساس تاریخ های خاص سال را فراهم می کند.
این قابلیت برای تعطیلات رسمی، برنامه های فصلی یا روزهایی مناسب است که تجهیزات نباید مطابق برنامه عادی هفتگی کار کنند.
مدل LE7M-2D دارای 32 مرحله Setting سالانه است و می تواند برنامه پایه هفتگی را در تاریخ های خاص تکمیل یا اصلاح کند.
دو خروجی رله ای مستقل
یکی از ویژگی های مهم LE7M-2 وجود دو Control Output مستقل است.
هر خروجی را می توان برای مدار یا Load جداگانه برنامه ریزی کرد. در نتیجه یک Timer می تواند به جای دو تایمر مستقل در برخی پروژه ها استفاده شود.
در مدل LE7M-2D هر خروجی از نوع Relay SPDT یا 1c است و دو کانال خروجی مستقل در اختیار سیستم قرار می گیرند.
سه نوع عملیات خروجی
خروجی LE7M-2 فقط به روشن و خاموش ساده محدود نیست. سه روش اصلی ON/OFF، CYCLE و PULSE قابل استفاده هستند.
| حالت |
عملکرد |
کاربرد نمونه |
| ON/OFF | روشن و خاموش شدن در زمان مشخص | روشنایی، پمپ، فن |
| CYCLE | عملکرد تکرارشونده در بازه زمانی | سیکل های دوره ای |
| PULSE | ایجاد خروجی لحظه ای برنامه ریزی شده | ارسال فرمان یا تحریک مدار |
حالت ON/OFF
در ساده ترین حالت، خروجی در ساعت تعیین شده ON و در زمان دیگری OFF می شود.
این روش برای روشنایی محیط، تابلو تبلیغاتی، پمپ یا تجهیزاتی مناسب است که باید طبق برنامه روزانه کار کنند.
با استفاده از برنامه هفتگی می توان روزها را نیز تفکیک کرد و ساعات متفاوتی برای هر روز تعیین کرد.
حالت CYCLE
CYCLE برای ایجاد توالی تکرارشونده روشن و خاموش استفاده می شود.
این Mode برای سیستم هایی مفید است که در یک بازه زمانی خاص باید با سیکل تکراری کار کنند.
در انتخاب CYCLE باید رفتار بار و تعداد Switching رله نیز با کاربرد واقعی هماهنگ باشد.
حالت PULSE
در حالت PULSE خروجی برای مدت تعریف شده فعال شده و سپس به وضعیت قبلی باز می گردد.
این عملکرد برای ارسال Trigger به سیستم های دیگر، فعال سازی لحظه ای رله یا ایجاد فرمان در ساعت خاص کاربرد دارد.
نمایشگر LCD با Backlight
LE7M-2 از LCD با Backlight استفاده می کند تا وضعیت برنامه و زمان از زوایای مختلف واضح تر دیده شود.
نمایش واضح وضعیت در تابلو برق به تکنسین کمک می کند برنامه فعلی، زمان و وضعیت خروجی را سریع تر بررسی کند.
Backlight به خصوص در تابلوهای کم نور یا اتاق های برق مزیت عملی مهمی دارد.
Daylight Saving Time
LE7M-2 از قابلیت Daylight Saving Time یا تغییر ساعت تابستانی پشتیبانی می کند.
در کشورها یا پروژه هایی که ساعت رسمی در بخشی از سال تغییر می کند، این قابلیت نیاز به اصلاح دستی تمام برنامه های زمانی را کاهش می دهد.
اگر پروژه از DST استفاده نمی کند، این قابلیت مطابق تنظیمات Timer غیرفعال باقی می ماند.
Bank Function
سری LE7M-2 دارای دو گروه برنامه یا Bank است.
امکان تغییر Bank از طریق External Input وجود دارد و می توان دو مجموعه برنامه متفاوت برای شرایط مختلف آماده کرد.
برای مثال یک Bank می تواند برای برنامه عادی و Bank دوم برای فصل، شیفت یا شرایط کاری متفاوت استفاده شود.
قابلیت بازیابی پس از قطع برق
LE7M-2 دارای عملکرد مرتبط با Power Failure Recovery است.
در زمان بازگشت برق می توان از فعال شدن فوری خروجی جلوگیری کرد تا ابتدا External Input مناسب دریافت شود.
این ویژگی برای ماشین ها و مدارهایی مفید است که Restart ناگهانی پس از وصل شبکه مطلوب نیست.
نمایش زمان و تعداد تجمعی
یکی دیگر از امکانات LE7M-2 نمایش Accumulated Time یا Count بر اساس External Input است.
این قابلیت برای مشاهده مدت کارکرد یا تعداد رخدادهای ورودی استفاده می شود و در برنامه تعمیر و نگهداری کاربرد دارد.
هنگام رسیدن مقدار تجمعی به مقدار تنظیم شده، Alarm نیز قابل نمایش است.
همگام سازی زمان
LE7M-2 امکان Time Synchronization از طریق External Signal را دارد.
با دریافت سیگنال مناسب، مقدار ثانیه را می توان روی 00 هماهنگ کرد.
این ویژگی زمانی مفید است که چند تجهیز یا فرایند باید با مرجع زمانی مشخص همگام باقی بمانند.
مدل LE7M-2D
LE7M-2D یکی از مدل های رسمی فعلی این خانواده است و برای Surface Mount یا DIN Rail Mount طراحی شده است.
تغذیه آن 100–240VAC در فرکانس 50/60Hz است و سیم بندی از طریق Terminal Block انجام می شود.
مدل دارای دو خروجی Relay SPDT، 64 مرحله هفتگی و 32 مرحله سالانه است.
تغذیه 100–240VAC
LE7M-2D با Power Supply وسیع 100–240VAC و فرکانس 50/60Hz کار می کند.
این محدوده استفاده از مدل را در تابلوهای دارای برق کنترل 110VAC یا 220VAC ساده تر می کند.
ولتاژ ورودی باید از ترمینال های مشخص تغذیه وارد شود و Wiring خروجی رله از بخش Power Supply جدا در نظر گرفته شود.
حفاظت حافظه
در مدل LE7M-2D حفاظت حافظه تا حدود 5 سال در مشخصات رسمی ثبت شده است.
این ویژگی برای تایمر تقویمی مهم است، زیرا برنامه ها و زمان بندی نباید با هر قطع کوتاه مدت برق از بین بروند.
در نگهداری تجهیزات قدیمی بهتر است وضعیت ساعت داخلی و حافظه به صورت دوره ای بررسی شود.
دقت ساعت
اختلاف زمان رسمی LE7M-2D در دمای محیط 25°C برابر حدود ±15s در ماه اعلام شده است.
این مقدار معادل حدود ±4s در هفته ذکر شده و برای بسیاری از برنامه های روشن و خاموش صنعتی مناسب است.
اگر پروژه به همگام سازی بسیار دقیق نیاز دارد، قابلیت Time Synchronization نیز باید در طراحی سیستم استفاده شود.
مشخصات اصلی LE7M-2D
| پارامتر |
مشخصات |
| نوع | Digital Week / Year Timer |
| مدل | LE7M-2D |
| Mounting | Surface / DIN Rail |
| برنامه هفتگی | 64 Step |
| برنامه سالانه | 32 Step |
| Output Mode | ON/OFF / CYCLE / PULSE |
| Control Output | Relay SPDT (1c) × 2 |
| Power Supply | 100–240VAC 50/60Hz |
| Terminal | Terminal Block |
| Memory Protection | حدود 5 سال |
| Time Accuracy | ±15s/month در 25°C |
| دمای کاری | −10…+55°C |
| رطوبت کاری | 35…85%RH |
| وزن واحد | حدود 208g |
نصب روی ریل DIN
مدل LE7M-2D مستقیما برای نصب روی DIN Rail یا Surface طراحی شده است.
این ساختار در تابلو برق مزیت مهمی دارد، زیرا بدون ایجاد برش 72×72 روی درب تابلو می توان Timer را داخل تابلو نصب کرد.
Terminal Block نیز سیم بندی Power، ورودی ها و خروجی ها را نسبت به تایمرهای Plug-In شفاف تر می کند.
کاربردهای تایمر آتونیکس LE7M-2
کنترل روشنایی ساختمان
روشنایی کارخانه
کنترل پمپ
فن و تهویه
تابلو خازنی و ACB
سیستم آبیاری
برنامه شیفت کاری
کنترل بار بر اساس تقویم
راهنمای انتخاب LE7M-2
ابتدا مشخص شود پروژه به Timer ساده Delay نیاز دارد یا برنامه تقویمی هفتگی و سالانه.
اگر روشن و خاموش شدن تجهیزات باید بر اساس ساعت و روز هفته انجام شود، LE7M-2 گزینه مرتبط این خانواده است.
اگر تعطیلات یا برنامه فصلی نیز وجود دارد، بخش Yearly و 32 Step سالانه اهمیت بیشتری پیدا می کنند.
تعداد Loadها نیز بررسی شود. دو خروجی مستقل LE7M-2 می توانند دو مدار جداگانه را کنترل کنند.
در نهایت نوع نصب، Voltage، تعداد Stepهای لازم، External Inputها و Operation Mode مورد نیاز بررسی شوند.
تفاوت LE7M-2 با تایمرهای Delay
ATN، AT8SDN و AT8PMN عملکرد خود را بر اساس فاصله زمانی از یک رویداد شروع می کنند.
LE7M-2 بر اساس ساعت و تقویم کار می کند و برای برنامه های تکرارشونده روزانه، هفتگی و سالانه طراحی شده است.
در نتیجه این خانواده بیشتر شبیه یک Time Switch دیجیتال برنامه پذیر است تا یک Delay Timer ساده.
نکات نصب و سیم بندی
Power Supply و خروجی های Relay باید مطابق Terminal Diagram مدل سیم بندی شوند.
برای Loadهای با جریان بالا بهتر است خروجی Timer فرمان Contactor یا Relay واسط را کنترل کند و بار سنگین مستقیما به Timer متصل نشود.
External Inputها نیز باید مطابق نوع تعریف شده در دفترچه راهنما سیم بندی شوند تا Bank، Synchronization یا سایر Functionها درست عمل کنند.
پس از نصب، تاریخ، ساعت، Daylight Saving و برنامه خروجی ها قبل از تحویل تابلو آزمایش شوند.
قیمت تایمر آتونیکس LE7M-2
قیمت LE7M-2 به مدل دقیق، نوع نصب و وضعیت موجودی بازار وابسته است.
برای LE7M-2D باید قابلیت نصب DIN Rail، دو خروجی رله، برنامه های هفتگی و سالانه و تغذیه 100–240VAC در نظر گرفته شوند.
در Replacement بهتر است تصویر تایمر قبلی، شماره مدل و نحوه Wiring ارسال شود تا مدل جایگزین از نظر عملکرد و نصب بررسی شود.
سوالات متداول تایمر آتونیکس LE7M-2
LE7M-2 چه نوع تایمری است؟
یک Digital Week/Year Timer برای برنامه ریزی روشن و خاموش شدن تجهیزات بر اساس هفته و سال است.
LE7M-2 چند خروجی دارد؟
این خانواده دارای دو خروجی رله ای مستقل است و LE7M-2D دو Relay SPDT ارائه می کند.
چند برنامه هفتگی می توان تعریف کرد؟
LE7M-2D از 64 مرحله Setting هفتگی پشتیبانی می کند.
چند برنامه سالانه دارد؟
مدل LE7M-2D دارای 32 مرحله Setting سالانه است.
چه حالت های خروجی دارد؟
ON/OFF، CYCLE و PULSE در مدل LE7M-2D قابل استفاده هستند.
ولتاژ LE7M-2D چقدر است؟
Power Supply رسمی مدل LE7M-2D برابر 100–240VAC با فرکانس 50/60Hz است.
آیا روی ریل DIN نصب می شود؟
بله. LE7M-2D برای نصب Surface یا DIN Rail طراحی شده است.
آیا برنامه با قطع برق پاک می شود؟
برای LE7M-2D حفاظت حافظه تا حدود 5 سال در مشخصات رسمی ثبت شده است.
آیا ساعت تابستانی دارد؟
بله. سری LE7M-2 دارای Daylight Saving Time Function است.
برای خرید LE7M-2 چه اطلاعاتی لازم است؟
نوع نصب، تعداد برنامه های لازم، تعداد خروجی، Operation Mode، Voltage و نیاز به External Input باید مشخص شوند.
راهنمای خرید و قیمت تایمر آتونیکس LE7M-2
برای خرید تایمر آتونیکس LE7M-2 ابتدا باید مشخص شود سیستم به برنامه هفتگی، سالانه یا هر دو نیاز دارد. سپس تعداد Stepهای برنامه، دو خروجی مستقل، حالت های ON/OFF، CYCLE و PULSE و قابلیت های External Input بررسی شوند. مدل LE7M-2D با تغذیه 100–240VAC و نصب Surface یا DIN Rail برای تابلوهای صنعتی مناسب است. در پروژه های جایگزینی باید روش نصب، Terminal Wiring، برنامه های قبلی و تعداد خروجی ها نیز با تایمر موجود مقایسه شوند.
