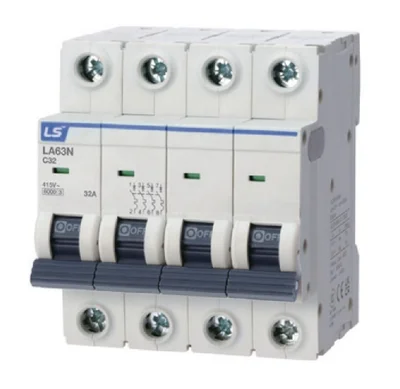

کلید مینیاتوری ال اس LA63N یا LS ELECTRIC LA63N یک MCB برای حفاظت مدارهای فشار ضعیف در برابر اضافه بار و اتصال کوتاه است. این مدل در کاتالوگ رسمی L-Series با جریان نامی 1 تا 63A، قدرت قطع 6kA و منحنی های B، C و D معرفی شده است. تنوع مدل های 1P، 1P+N، 2P، 3P، 3P+N و 4P باعث می شود LA63N برای مدارهای تک فاز و سه فاز و ساختارهای دارای Neutral قابل بررسی باشد. این خانواده علاوه بر کاربرد AC، برای ولتاژهای DC مشخص نیز Rating رسمی دارد. استاندارد IEC/EN 60898-1 و IEC/EN 60947-2، قابلیت Isolation، ظرفیت اتصال کابل تا 25mm² و امکان نصب تجهیزات جانبی مانند کنتاکت کمکی، کنتاکت آلارم و تجهیزات Trip از دیگر ویژگی های مهم آن هستند. با این حال، در لاین آپ جدید LS ELECTRIC در سال 2026 مدل های جدیدتری از L-Series معرفی شده اند و LA63N در جدول اصلی صفحه نسل جدید دیده نمی شود؛ بنابراین برای خرید یا جایگزینی باید وضعیت موجودی Part Number دقیق نیز بررسی شود.
کلید مینیاتوری LA63N چیست؟
LA63N یک Miniature Circuit Breaker یا MCB است که وظیفه اصلی آن قطع مدار در شرایط Overload و Short Circuit است.
در اضافه بار، بخش حرارتی مکانیزم Trip با تأخیر متناسب با مقدار جریان اضافه عمل می کند. در اتصال کوتاه، بخش مغناطیسی با سرعت بیشتری مدار را قطع می کند.
پس از برطرف شدن خطا، کلید قابلیت وصل مجدد دارد و برخلاف Fuse نیازی به تعویض عنصر حفاظتی پس از هر عملکرد عادی ندارد.
مشخصات فنی اصلی LA63N
| مشخصه |
LA63N |
| نوع محصول | MCB |
| حفاظت | اضافه بار و اتصال کوتاه |
| جریان نامی | 1، 2، 3، 4، 6، 10، 13، 16، 20، 25، 32، 40، 50 و 63A |
| قدرت قطع | 6kA |
| منحنی تریپ | B / C / D |
| تعداد پل | 1P / 1P+N / 2P / 3P / 3P+N / 4P |
| ولتاژ نامی | 240/415VAC و 70/125VDC بسته به تعداد پل و استاندارد |
| استاندارد | IEC/EN 60898-1 و IEC/EN 60947-2 |
| Isolation Function | دارد |
| دوام الکتریکی | 10,000 عملکرد |
| دوام مکانیکی | 20,000 عملکرد |
| ظرفیت ترمینال | کابل تا 25mm² |
| لوازم جانبی | AX / AL / SHT / U/OVT |
جریان های نامی LA63N
لاین آپ LA63N محدوده گسترده 1 تا 63A را پوشش می دهد. مقادیر رسمی شامل 1، 2، 3، 4، 6، 10، 13، 16، 20، 25، 32، 40، 50 و 63A هستند.
این تنوع امکان استفاده از LA63N را در مدارهای فرمان، روشنایی، پریز، تجهیزات کنترلی و بعضی بارهای صنعتی فراهم می کند؛ البته انتخاب جریان نهایی باید بر اساس کابل و شرایط واقعی مدار انجام شود.
برای مثال استفاده از کلید 32A صرفا به این دلیل که بار در حالت عادی نزدیک 30A مصرف دارد کافی نیست. سطح مقطع هادی، دمای محیط، روش نصب کابل و ضرایب تصحیح نیز باید بررسی شوند.
قدرت قطع 6kA
Rated Breaking Capacity مدل LA63N برابر 6kA است.
این عدد نشان می دهد کلید در شرایط استاندارد مربوط تا چه سطحی از جریان اتصال کوتاه را می تواند با ایمنی قطع کند.
قدرت قطع با جریان نامی کلید تفاوت دارد. یک LA63N با جریان 16A همچنان می تواند مدل 6kA باشد؛ 16A مقدار جریان نامی و 6kA ظرفیت قطع اتصال کوتاه است.
اگر جریان اتصال کوتاه احتمالی محل نصب بیشتر از 6kA باشد، باید مدل دارای Breaking Capacity بالاتر مانند خانواده LA63H یا سری جدید مناسب بررسی شود.
تفاوت LA63N و LA63H
در کاتالوگ رسمی L-Series هر دو مدل LA63N و LA63H جریان نامی تا 63A، منحنی های B، C و D و تعداد پل مشابه دارند.
تفاوت مهم آن ها Breaking Capacity است. LA63N با 6kA و LA63H با 10kA معرفی شده است.
بنابراین اگر مشخصات الکتریکی دیگر یکسان باشند، انتخاب میان N و H تا حد زیادی به سطح اتصال کوتاه مورد نیاز پروژه وابسته خواهد بود.
با این حال جایگزینی یک کد با دیگری باید بر اساس Part Number، Certification، ولتاژ، پل و Accessoryهای مورد استفاده بررسی شود.
مدل تک پل LA63N
مدل 1P برای حفاظت یک Pole در مدار استفاده می شود و در لاین آپ رسمی LA63N با جریان های 1 تا 63A و منحنی های B، C و D عرضه شده است.
در جدول سفارش، ولتاژ مدل تک پل در گروه AC برابر 240/415VAC ذکر شده است. Rating دقیق در استاندارد مورد استفاده و شرایط مدار باید از Datasheet همان کد بررسی شود.
مدل 1P+N
LA63N در ساختار 1P+N نیز ارائه شده است. این مدل برای مدار تک فاز در مواردی که ساختار قطع فاز و Neutral مطابق طراحی نیاز است قابل بررسی خواهد بود.
در کاتالوگ Ordering، ولتاژ نامی این پیکربندی 240VAC و قدرت قطع 6kA اعلام شده است.
1P+N را نباید با 2P از نظر ساختار داخلی کاملا یکسان فرض کرد. انتخاب باید مطابق Scheme مدار و استاندارد پروژه انجام شود.
مدل های 2P، 3P و 4P
نسخه 2P برای قطع همزمان دو Pole، مدل 3P برای مدارهای سه فاز و مدل 4P برای ساختارهای نیازمند چهار Pole قابل استفاده است.
در Ordering رسمی، مدل های 2P، 3P و 4P با 415VAC و Breaking Capacity برابر 6kA فهرست شده اند.
مدل 3P+N نیز در خانواده وجود دارد و برای کاربردهای سه فاز دارای Neutral قابل بررسی است.
منحنی B در LA63N
Curve B برای مدارهایی با جریان هجومی پایین تر استفاده می شود و نسبت به C یا D در محدوده مغناطیسی سریع تر حساس می شود.
این Curve معمولا برای بارهای مقاومتی، روشنایی و مدارهای عمومی با Inrush پایین قابل بررسی است.
انتخاب Curve نهایی باید بر اساس جریان هجومی واقعی بار و شرایط حفاظت مدار انجام شود و صرفا بر اساس نام مصرف کننده کافی نیست.
منحنی C در LA63N
Curve C یکی از متداول ترین انتخاب ها برای مدارهای توزیع و بارهای دارای جریان هجومی متوسط است.
بسیاری از مدل های LA63N موجود در صنعت با مشخصه C شناخته می شوند، اما وجود Curve C به معنی مناسب بودن آن برای تمام تجهیزات صنعتی نیست.
در موتور، Transformer، SMPS یا بارهایی با Inrush زیاد باید منحنی تریپ با جریان شروع واقعی مقایسه شود.
منحنی D در LA63N
LA63N در نسخه Curve D نیز عرضه شده است.
Curve D تحمل بیشتری در برابر جریان هجومی لحظه ای دارد و برای برخی بارهایی که Inrush بالاتری دارند بررسی می شود.
استفاده از D بدون بررسی جریان خطا و Impedance مدار می تواند باعث دیرتر شدن عملکرد مغناطیسی در Fault شود؛ بنابراین طراحی حفاظتی باید کامل انجام شود.
استاندارد IEC/EN 60898-1 و IEC/EN 60947-2
یکی از مزیت های LA63N نسبت به برخی MCBهای ساده تر، پوشش هر دو استاندارد IEC/EN 60898-1 و IEC/EN 60947-2 در لاین آپ رسمی آن است.
IEC 60898-1 عمدتا برای Circuit Breakerهای حفاظت Overcurrent در تأسیسات مشابه ساختمان و IEC 60947-2 برای Circuit Breakerهای صنعتی Low Voltage کاربرد دارد.
Rating دقیق یک Part Number تحت هر استاندارد ممکن است تفاوت داشته باشد؛ بنابراین نباید مشخصات درج شده تحت یک استاندارد را به شرایط استاندارد دیگر تعمیم داد.
قابلیت استفاده در DC
LA63N فقط MCB مخصوص AC نیست. کاتالوگ رسمی برای این سری Rating برابر 70/125VDC نیز ثبت کرده است.
ولتاژ مجاز DC به تعداد Pole و نحوه سری شدن پل ها وابسته است و باید Wiring و Voltage Rating دقیق همان پیکربندی رعایت شود.
به هیچ عنوان نباید Rating 415VAC را مستقیما برای شبکه DC در نظر گرفت؛ رفتار Arc در DC متفاوت است و Rating سازنده باید مبنای طراحی باشد.
Isolation Function
در کاتالوگ LA63N قابلیت Isolation به صورت Yes ثبت شده است.
این مشخصه به معنی آن است که کلید در شرایط تعریف شده استاندارد قابلیت استفاده برای جداسازی مدار را دارد.
با این حال رویه Lockout/Tagout و الزامات ایمنی محل کار باید مستقل از وجود این قابلیت رعایت شوند.
عمر مکانیکی و الکتریکی
LS برای LA63N دوام الکتریکی 10,000 Operation و دوام مکانیکی 20,000 Operation اعلام کرده است.
Mechanical Durability تعداد عملکردهای مکانیکی و Electrical Durability عمر عملکردی تحت شرایط الکتریکی تعریف شده را نشان می دهد.
این اعداد به معنی مجاز بودن استفاده از MCB به عنوان Contactor برای Switching مداوم بار نیستند. برای قطع و وصل پرتکرار بار باید تجهیز Switching مناسب استفاده شود.
ظرفیت کابل تا 25mm²
ظرفیت Terminal رسمی LA63N برای کابل تا 25mm² اعلام شده است.
انتخاب سطح مقطع هادی باید با جریان مدار، نوع کابل و استاندارد سیم کشی تطبیق داده شود و ظرفیت فیزیکی Terminal به معنی مجاز بودن هر جریان برای کابل 25mm² نیست.
گشتاور پیچ Terminal نیز باید مطابق دستورالعمل سازنده رعایت شود تا از افزایش مقاومت تماس و گرم شدن اتصال جلوگیری شود.
لوازم جانبی LA63N
AX
کنتاکت کمکی برای اعلام وضعیت کلید
AL
کنتاکت آلارم برای اعلام Trip در ساختار مربوط
SHT
Shunt Trip برای فرمان قطع از راه دور
U/OVT
تجهیز مربوط به Under/Over Voltage Trip
Compatibility تجهیزات جانبی باید با نسل و Part Number دقیق LA63N بررسی شود. Accessoryهای سری جدید LS را نباید صرفا به دلیل شباهت نام به کلید قدیمی متصل کرد.
تفاوت LA63E، LA63N و LA63H
| مدل |
جریان |
قدرت قطع |
Curve |
| LA63E | 1…63A | 4.5kA | B / C / D |
| LA63N | 1…63A | 6kA | B / C / D |
| LA63H | 1…63A | 10kA | B / C / D |
به این ترتیب حرف E، N یا H در این گروه با سطح Breaking Capacity متفاوت مرتبط است. برای پروژه ای که 6kA کافی است LA63N انتخاب می شود؛ اگر محاسبات نیاز به 10kA نشان دهند، خانواده H باید بررسی شود.
کاربردهای LA63N
تابلوهای توزیع
مدارهای روشنایی
مدارهای پریز و مصرف عمومی
تابلوهای ماشین آلات
مدار فرمان و کنترل
مدارهای AC و DC با Rating مجاز
راهنمای انتخاب کلید مینیاتوری LA63N
اول جریان طراحی مدار و ظرفیت کابل مشخص شود. سپس Rated Current از میان 1 تا 63A انتخاب شود.
مرحله دوم تعیین تعداد پل است. گزینه های 1P، 1P+N، 2P، 3P، 3P+N و 4P وجود دارند.
در مرحله سوم Breaking Capacity بررسی شود. اگر جریان اتصال کوتاه احتمالی در نقطه نصب از 6kA بیشتر باشد، LA63N مناسب نخواهد بود.
سپس Curve B، C یا D با توجه به Inrush Current و مشخصات بار انتخاب شود.
اگر شبکه DC است، Voltage Rating و تعداد پل مجاز DC دقیقا مطابق Catalog کنترل شوند.
در پایان نیاز به AX، AL، SHT یا U/OVT و سازگاری Accessory با Part Number نهایی بررسی شود.
وضعیت LA63N در نسل جدید L-Series
LA63N در کاتالوگ رسمی Electric Product سال 2024 و کاتالوگ های L-Series پیشین به طور کامل معرفی شده است.
اما صفحه رسمی نسل جدید L-Series که LS ELECTRIC در سال 2026 منتشر کرده است، در جدول MCB اصلی مدل هایی مانند LA63Hd، LA63L، LA63Ld، LA100H و LA63HDCd را نمایش می دهد و LA63N در این جدول جدید دیده نمی شود.
از این موضوع نمی توان بدون سند رسمی نتیجه گرفت که تمام کدهای LA63N متوقف شده یا یک مدل مشخص جایگزین مستقیم آن است. برای سفارش جدید باید وضعیت Part Number، موجودی و جایگزین پیشنهادی LS به صورت کد به کد بررسی شود.
قیمت کلید مینیاتوری ال اس LA63N
قیمت LA63N بر اساس جریان، تعداد پل و Curve تغییر می کند. برای مثال LA63N 1P C16 با LA63N 3P C32 یا 4P D63 محصول یکسانی نیست.
وجود Accessories و وضعیت تامین مدل نیز روی هزینه نهایی اثر دارد.
با توجه به تغییر لاین آپ L-Series، هنگام استعلام LA63N بهتر است وضعیت همان Item Code بررسی شود تا در صورت تغییر نسل، مدل جایگزین صرفا با حدس انتخاب نشود.
سوالات متداول کلید مینیاتوری ال اس LA63N
LA63N چند آمپر است؟
این سری از 1 تا 63A و در مقادیر مشخص 1، 2، 3، 4، 6، 10، 13، 16، 20، 25، 32، 40، 50 و 63A ارائه شده است.
قدرت قطع LA63N چقدر است؟
Rated Breaking Capacity این مدل 6kA است.
LA63N چه Curveهایی دارد؟
مدل های B، C و D در Lineup رسمی وجود دارند.
LA63N چند پل دارد؟
1P، 1P+N، 2P، 3P، 3P+N و 4P در لاین آپ این سری وجود دارند.
تفاوت LA63N و LA63H چیست؟
یکی از تفاوت های اصلی Breaking Capacity است؛ LA63N برابر 6kA و LA63H برابر 10kA است.
آیا LA63N برای DC قابل استفاده است؟
بله، Rating رسمی 70/125VDC برای پیکربندی های مربوط وجود دارد. تعداد پل و Wiring باید مطابق Datasheet باشد.
استاندارد LA63N چیست؟
IEC/EN 60898-1 و IEC/EN 60947-2 در کاتالوگ رسمی برای این مدل ذکر شده اند.
آیا LA63N لوازم جانبی دارد؟
بله. AX، AL، SHT و U/OVT برای این خانواده در اسناد رسمی فهرست شده اند؛ سازگاری کد دقیق باید بررسی شود.
آیا LA63N هنوز سری جاری LS است؟
LA63N در کاتالوگ رسمی 2024 وجود دارد، اما در جدول محصول نسل جدید L-Series در سال 2026 نمایش داده نشده است. بدون اعلام رسمی سازنده نباید آن را به صورت قطعی Discontinued یا دارای جایگزین مستقیم مشخص معرفی کرد.
برای خرید LA63N چه اطلاعاتی لازم است؟
جریان نامی، تعداد پل، Curve، ولتاژ AC یا DC، قدرت قطع مورد نیاز و در صورت Replacement کد کامل کلید قبلی باید مشخص شوند.
راهنمای خرید و قیمت کلید مینیاتوری ال اس LA63N
برای خرید کلید مینیاتوری ال اس LA63N ابتدا جریان نامی، تعداد پل و Curve مشخص شود. این خانواده جریان 1 تا 63A، منحنی B، C و D و پیکربندی های 1P تا 4P به همراه 1P+N و 3P+N دارد. قدرت قطع آن 6kA است و اگر سطح اتصال کوتاه پروژه بیشتر باشد باید خانواده با Breaking Capacity بالاتر بررسی شود. LA63N همچنین Rating مشخص DC، قابلیت Isolation و امکان استفاده از AX، AL، SHT و U/OVT دارد. در Replacement مدل قدیمی، Item Code و استاندارد نیز باید کنترل شوند.
آوا الکتریک به عنوان فروشگاه تخصصی و مرکز فروش و تامین تجهیزات برق صنعتی، امکان بررسی کلیدهای LS سری LA63N، انتخاب آمپراژ و تعداد پل، تشخیص Curve مناسب، بررسی قدرت قطع، تطبیق مدل های AC و DC، بررسی وضعیت تامین و نسل جدید L-Series، استعلام موجودی و دریافت قیمت را فراهم می کند. برای راهنمای خرید و دریافت قیمت کلید مینیاتوری ال اس LA63N با شماره 03191091031 تماس بگیرید.
