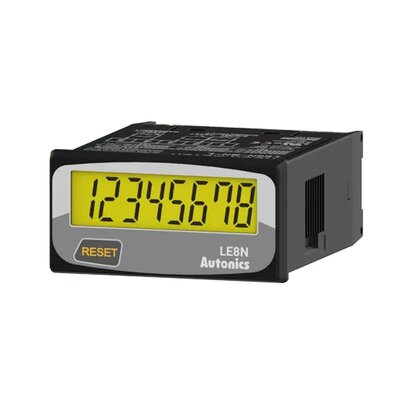

تایمر آتونیکس LE8N

تایمر آتونیکس LE8N یا Autonics LE8N Compact LCD Digital Timer یک تایمر دیجیتال نمایشگر با LCD هشت رقمی است که برای ثبت و نمایش زمان کارکرد تجهیزات استفاده می شود. این محصول برخلاف تایمرهای رله ای مانند ATN یا AT8SDN خروجی فرمان برای روشن و خاموش کردن بار ندارد و از نوع Indicator Only است. وظیفه اصلی LE8N اندازه گیری زمان، ثبت ساعات کارکرد ماشین و فراهم کردن اطلاعات لازم برای برنامه ریزی تعمیرات، سرویس دوره ای و کنترل مدت فعالیت تجهیزات است. باتری لیتیومی داخلی با عمر بیش از 10 سال باعث می شود خود تایمر برای شمارش و نمایش زمان به منبع تغذیه جداگانه نیاز نداشته باشد. بدنه کامپکت 48×24mm نیز نصب آن را در فضاهای محدود تابلو ساده می کند.

تایمر آتونیکس LE8N چیست؟

LE8N یک تایمر دیجیتال LCD از نوع Count Up است. با دریافت Signal مناسب، مقدار زمان روی نمایشگر افزایش پیدا می کند.

این محصول برای کنترل مستقیم بار طراحی نشده و Control Output آن فقط Indicator است. بنابراین نباید آن را با تایمر رله ای ON Delay یا OFF Delay اشتباه گرفت.

کاربرد اصلی LE8N ثبت مدت کارکرد دستگاه، موتور، پمپ، کمپرسور یا ماشین صنعتی است تا زمان سرویس و نگهداری بهتر مدیریت شود.

نمایشگر LCD هشت رقمی

LE8N از نمایشگر LCD هشت رقمی استفاده می کند و می تواند مقادیر زمانی بسیار بزرگ را نمایش دهد.

ساختار هشت رقمی برای تجهیزات صنعتی که هزاران ساعت کار می کنند مزیت مهمی دارد و نیاز به Reset دوره ای ناشی از محدودیت نمایشگر را کاهش می دهد.

ارتفاع کاراکتر نمایشگر حدود 8.7mm است و نسخه های دارای Backlight خوانایی بیشتری در محیط کم نور ایجاد می کنند.

باتری داخلی با عمر بیش از 10 سال

یکی از مهم ترین ویژگی های LE8N استفاده از باتری لیتیومی داخلی است.

Autonics عمر باتری را در شرایط مرجع حدود بیش از 10 سال اعلام کرده است. به همین دلیل برای عملکرد پایه Timer نیازی به Power Supply جداگانه وجود ندارد.

این ویژگی سیم بندی را ساده می کند و به خصوص برای Hour Meterهایی که فقط باید زمان کارکرد یک تجهیز را ثبت کنند کاربردی است.

ابعاد کامپکت 48×24×54mm

سری LE8N دارای ابعاد کامپکت DIN با عرض 48mm، ارتفاع 24mm و عمق تقریبی 54mm است.

این ابعاد نسبت به تایمرهای استاندارد 48×48mm فضای کمتری روی پنل اشغال می کنند.

برای تابلوهای کوچک، ماشین آلات کامپکت و پنل هایی که فضای نصب محدود دارند، این اندازه یک مزیت عملی مهم محسوب می شود.

مدل LE8N-BN

مدل LE8N-BN برای دریافت No-Voltage Input طراحی شده است و ورودی آن با ساختار NPN سازگار است.

این مدل برای اتصال به Sensor، Contact یا خروجی Open Collector سازگار مناسب است.

ورودی Reset نیز در همین مدل از نوع No-Voltage است و می توان مقدار Timer را توسط فرمان خارجی Reset کرد.

مدل LE8N-BN-L

LE8N-BN-L از نظر نوع Signal مشابه LE8N-BN است، اما قابلیت Backlight نیز دارد.

ورودی Signal و Reset از نوع No-Voltage NPN هستند و نمایشگر LCD توسط نور پس زمینه خوانایی بیشتری پیدا می کند.

این مدل برای پنل هایی مناسب است که تایمر در محل کم نور قرار دارد یا اپراتور باید از فاصله مشخص مقدار را سریع مشاهده کند.

مدل LE8N-BV

مدل LE8N-BV برای Voltage Input طراحی شده است و ورودی آن با Signal ولتاژی PNP کار می کند.

محدوده High Level ورودی در مشخصات خانواده برای مدل Voltage بین حدود 4.5 تا 30VDC تعریف شده است.

این نسخه زمانی مناسب است که PLC، Sensor یا مدار کنترل خروجی Voltage سازگار در اختیار داشته باشد.

مدل LE8N-BV-L

LE8N-BV-L نسخه دارای Backlight از مدل Voltage Input است.

Signal و Reset آن Voltage Input هستند و نمایشگر LCD هشت رقمی با نور پس زمینه استفاده می شود.

در سیستم هایی که خروجی کنترل PNP است و خوانایی Display اهمیت بیشتری دارد، این مدل گزینه مرتبطی از خانواده است.

ورودی Free Voltage

در معرفی رسمی خانواده LE8N علاوه بر No-Voltage و Voltage Input، گزینه Free Voltage Input نیز ذکر شده است.

این ورودی برای دریافت دامنه گسترده تری از Signalهای AC یا DC طراحی شده است.

به دلیل تفاوت فهرست مدل ها در مناطق مختلف، هنگام سفارش نسخه Free Voltage بهتر است Part Number دقیق از Model Finder رسمی Autonics بررسی شود.

مقایسه مدل های رایج LE8N

رنج های زمانی متنوع

LE8N فقط یک فرمت ثابت برای نمایش زمان ندارد و چند Time Specification مختلف در اختیار کاربر قرار می دهد.

بسته به تنظیم، زمان می تواند بر اساس ثانیه، دقیقه، ساعت یا روز نمایش داده شود.

در برخی حالت ها مقدار تا 99,999,999 ثانیه و در برخی فرمت ها تا صدها هزار ساعت قابل نمایش است.

این انعطاف باعث می شود LE8N هم برای زمان های کوتاه و هم برای Hour Meter بلندمدت ماشین استفاده شود.

تنظیم SW1، SW2 و SW3

در مدل های رسمی LE8N سه تنظیم داخلی با عنوان SW1، SW2 و SW3 در نظر گرفته شده است.

SW1 برای Enable یا Disable کردن کلید Reset روی پنل جلو استفاده می شود.

SW2 برای انتخاب Time Range و SW3 برای انتخاب Time Specification مورد استفاده قرار می گیرد.

بعد از تغییر این تنظیمات باید مراحل مورد نیاز مطابق Manual اجرا شوند تا تنظیم جدید به درستی اعمال شود.

ورودی Reset

LE8N علاوه بر Signal Input دارای Reset Input نیز است.

با اعمال Signal مناسب می توان مقدار ثبت شده Timer را صفر کرد و شمارش جدید را آغاز کرد.

حداقل عرض Signal برای ورودی Signal و Reset در مدل های بررسی شده حدود 20ms است.

در کاربرد Hour Meter بهتر است دسترسی به Reset مدیریت شود تا اطلاعات ساعات کارکرد دستگاه به صورت ناخواسته پاک نشود.

غیرفعال کردن کلید Reset جلویی

یکی از امکانات کاربردی LE8N امکان غیر فعال کردن کلید RESET روی پنل جلو است.

در ماشین آلاتی که مقدار Hour Meter برای برنامه تعمیرات اهمیت دارد، این ویژگی از پاک شدن تصادفی مقدار توسط اپراتور جلوگیری می کند.

Reset خارجی همچنان باید بر اساس نیاز سیستم و Wiring مدل بررسی شود.

Backlight در مدل های L

مدل هایی که پسوند L دارند از Backlight استفاده می کنند.

نور پس زمینه باعث می شود مقادیر نمایشگر در تابلوهای تاریک یا محیط هایی با نور کم راحت تر خوانده شوند.

برای Backlight تغذیه مرتبط با مدل باید مطابق نقشه رسمی متصل شود و وجود باتری داخلی به معنی تامین انرژی نور پس زمینه در تمام شرایط نیست.

درجه حفاظت IP66

قسمت جلویی پنل LE8N دارای Protection Rating برابر IP66 است.

این سطح حفاظت برای جلوگیری از نفوذ گردوغبار و مقاومت در برابر پاشش شدید آب در بخش جلویی مناسب است.

IP66 مربوط به Front Panel است و حفاظت قسمت پشت، Terminalها و کل تابلو به روش نصب بستگی دارد.

Rubber Waterproof Ring نیز به عنوان یکی از Accessories محصول ارائه می شود.

Terminal Block پیچی

برخلاف تایمرهایی مانند AT8N که Plug-In و Socket Type هستند، LE8N از Screw Terminal Block استفاده می کند.

این ساختار سیم بندی مستقیم Signal و Reset را فراهم می کند و Terminal Cover نیز برای حفاظت بیشتر در نظر گرفته شده است.

در Replacement باید به این تفاوت توجه شود و LE8N را با تایمرهای 8Pin یا 11Pin یکسان در نظر نگرفت.

LE8N خروجی رله ندارد

یکی از مهم ترین نکات در انتخاب LE8N این است که Control Output آن Indicator Only است.

بنابراین بعد از رسیدن به زمان مشخص، رله ای برای قطع یا وصل Contactor در اختیار کاربر قرار نمی گیرد.

اگر کاربرد به خروجی فرمان زمانی نیاز دارد، باید خانواده هایی مانند ATN، ATS یا تایمر دیجیتال دارای Control Output بررسی شوند.

کاربرد LE8N به عنوان Hour Meter

یکی از کاربردهای اصلی LE8N ثبت ساعات کارکرد موتور و دستگاه است.

Signal می تواند همزمان با روشن شدن ماشین فعال شود و Timer مدت واقعی فعالیت تجهیز را جمع کند.

سپس واحد تعمیرات می تواند بر اساس مقدار ثبت شده سرویس روغن، Bearing، Filter یا سایر قطعات مصرفی را برنامه ریزی کند.

کاربردهای تایمر آتونیکس LE8N

مشخصات اصلی LE8N

راهنمای انتخاب تایمر LE8N

ابتدا مشخص شود Signal دستگاه از نوع No-Voltage NPN، Voltage PNP یا Free Voltage است.

برای ورودی NPN می توان مدل های BN و برای Voltage Input مدل های BV را بررسی کرد.

اگر Backlight لازم است، مدل دارای پسوند L انتخاب شود.

سپس Time Specification و Range نمایش مورد نیاز بر اساس ساعات کارکرد دستگاه تعیین شود.

اگر مدار به Relay Output برای فرمان دادن نیاز دارد، LE8N انتخاب مناسب نیست و باید خانواده Timer دیگری بررسی شود.

در پایان ابعاد Cut-Out، IP66 پنل جلو، شرایط محیطی و نوع Wiring کنترل شوند.

قیمت تایمر آتونیکس LE8N

قیمت LE8N به نوع Input و وجود یا عدم وجود Backlight وابسته است.

مدل های BN، BV و نسخه های L از نظر مدار ورودی و امکانات نمایش یکسان نیستند.

برای Replacement بهتر است کد کامل Timer قبلی، تصویر ترمینال و نوع Signal ورودی بررسی شود.

سوالات متداول تایمر آتونیکس LE8N

آیا مدل LE8MN آتونیکس وجود دارد؟

در فهرست رسمی فعلی Autonics مدلی با نام LE8MN پیدا نشد. سری رسمی مرتبط LE8N است.

LE8N تایمر رله ای است؟

خیر. این سری Indicator Only است و خروجی رله برای فرمان بار ندارد.

نمایشگر LE8N چند رقمی است؟

این سری دارای LCD هشت رقمی با کاراکتر حدود 8.7mm است.

آیا LE8N به برق تغذیه نیاز دارد؟

عملکرد پایه تایمر توسط باتری لیتیومی داخلی تامین می شود که عمر مرجع آن بیش از 10 سال اعلام شده است.

تفاوت BN و BV چیست؟

BN برای No-Voltage Input سازگار با NPN و BV برای Voltage Input سازگار با PNP طراحی شده است.

پسوند L به چه معنی است؟

مدل های دارای L از قابلیت Backlight نمایشگر استفاده می کنند.

درجه حفاظت LE8N چقدر است؟

Front Panel دارای درجه حفاظت IP66 است.

آیا LE8N برای Hour Meter مناسب است؟

بله. ثبت ساعات کارکرد ماشین و تجهیزات یکی از کاربردهای اصلی این تایمر نمایشگر است.

آیا مقدار LE8N قابل Reset است؟

بله. ورودی Reset خارجی و امکان Reset از پنل جلو بسته به تنظیم دستگاه وجود دارد.

برای خرید LE8N چه اطلاعاتی لازم است؟

نوع Signal، نیاز به Backlight، فرمت زمان، شرایط نصب و نیاز یا عدم نیاز به خروجی رله باید مشخص شوند.
