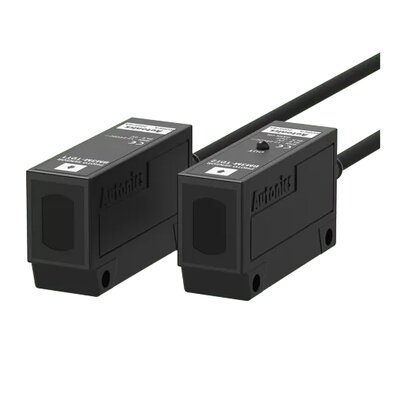

سنسور نوری آتونیکس BM یا Autonics BM Photoelectric Sensor یک خانواده عمومی و اقتصادی برای تشخیص بدون تماس اجسام در ماشین آلات صنعتی است. آتونیکس این سری را در سه روش اصلی Detection عرضه کرده است تا بتوان بر اساس فاصله، فضای نصب و نوع Target مدل مناسب را انتخاب کرد. BM3M-TDT از روش Through-beam و برد 3m استفاده می کند، BM1M-MDT یک مدل Retroreflective با برد 1m است و BM200-DDT به صورت Diffuse Reflective تا 200mm کار می کند. تمامی این مدل ها از منبع نور Infrared LED با طول موج 940nm، تغذیه 12–24VDC و خروجی NPN Open Collector استفاده می کنند. بدنه جمع وجور، کابل 2m و امکان نصب با پیچ، این خانواده را برای کاربردهای عمومی مانند شمارش قطعات، تشخیص حضور محصول، ماشین های بسته بندی و خطوط انتقال مناسب کرده است.
سنسور نوری BM آتونیکس چیست؟
BM یک Photoelectric Sensor با آمپلی فایر داخلی است. بنابراین برای تشخیص جسم به Amplifier خارجی نیاز ندارد و مستقیما به تغذیه و ورودی PLC متصل می شود.
سه مدل اصلی خانواده از نظر روش ارسال و دریافت نور تفاوت دارند. همین تفاوت تعیین می کند که Sensor به Receiver جداگانه، Reflector یا فقط خود Target نیاز داشته باشد.
قبل از انتخاب مدل بهتر است ابتدا مشخص شود آیا امکان نصب تجهیزات در دو سمت مسیر وجود دارد یا خیر. سپس فاصله، اندازه Target و شرایط محیطی بررسی شوند.
مدل های اصلی سنسور نوری BM
| مدل |
روش تشخیص |
برد |
Target |
| BM3M-TDT |
Through-beam |
3m |
جسم مات حداقل Ø8mm |
| BM1M-MDT |
Retroreflective |
0.1…1m |
جسم مات حداقل Ø60mm |
| BM200-DDT |
Diffuse Reflective |
200mm |
اجسام مات و نیمه شفاف |
BM3M-TDT؛ سنسور نوری دوطرفه 3 متر
BM3M-TDT از نوع Through-beam است. Emitter و Receiver در دو سمت مسیر قرار می گیرند و Target هنگام عبور، نور میان آن ها را قطع می کند.
برد رسمی این مدل 3m و Minimum Target برابر Ø8mm برای جسم مات است. منبع نور نیز Infrared LED با طول موج 940nm است.
Through-beam معمولا پایدارترین روش Detection در این خانواده است، زیرا Receiver مستقیما نور Emitter را دریافت می کند و رنگ Target تاثیر کمتری دارد.
محدودیت آن نیاز به نصب و سیم کشی در دو سمت مسیر است. بنابراین پیش از انتخاب باید دسترسی مکانیکی به هر دو طرف Conveyor یا مسیر حرکت بررسی شود.
Emitter و Receiver در BM3M
مدل Through-beam از یک Emitter و یک Receiver تشکیل می شود. در اسناد خانواده قدیمی، این دو بخش با کدهای داخلی جداگانه TDT1 و TDT2 نیز مشخص شده اند.
Emitter فقط نور را ارسال می کند، در حالی که خروجی کنترلی روی Receiver قرار دارد. هنگام Replacement باید هر دو سمت سیستم و Alignment آن ها بررسی شوند.
BM1M-MDT؛ سنسور رفلکتوری 1 متر
BM1M-MDT از روش Retroreflective استفاده می کند. Sensor در یک سمت و Reflector در سمت مقابل Target نصب می شود.
نور Sensor به Reflector رسیده و دوباره به Receiver داخل همان بدنه بازمی گردد. عبور جسم مسیر نور را قطع می کند و خروجی تغییر می کند.
فاصله رسمی این مدل با Reflector مناسب از 0.1 تا 1m است. Minimum Target برابر Ø60mm برای جسم مات اعلام شده است.
این روش نسبت به Through-beam سیم کشی ساده تری دارد، زیرا فقط Sensor به برق و PLC متصل می شود و Reflector قطعه غیرفعال است.
Reflector مدل MS-2
برد نامی BM1M-MDT با Reflector مدل MS-2 مشخص شده است. در مستندات رسمی این Reflector به عنوان تجهیز همراه مدل Retroreflective معرفی شده است.
مدل MS-5 نیز در خانواده تجهیزات جانبی دیده می شود، اما ابعاد کوچک تری دارد و مشخصات Distance باید در شرایط واقعی بررسی شوند.
کثیفی یا زاویه نامناسب Reflector می تواند مقدار نور برگشتی را کاهش دهد. بنابراین در سرویس دوره ای تمیزی سطح Reflector اهمیت دارد.
BM200-DDT؛ سنسور یک‌طرفه 200mm
BM200-DDT از نوع Diffuse Reflective است و نیازی به Reflector جداگانه ندارد. نور به Target تابیده می شود و انعکاس سطح جسم مستقیما به Receiver بازمی گردد.
برد رسمی آن 200mm است و مبنای فاصله روی صفحه سفید مات 200×200mm تعریف شده است. اجسام مات و نیمه شفاف در محدوده کاری قابل تشخیص هستند.
رنگ، اندازه و جنس Target روی Distance واقعی اثر دارند. یک جسم کوچک یا تیره ممکن است از فاصله بسیار کمتری نسبت به 200mm تشخیص داده شود.
تنظیم حساسیت BM200
BM200-DDT تنها مدل اصلی این خانواده است که Sensitivity Adjuster روی بدنه دارد. این قابلیت برای تنظیم Distance و جلوگیری از تشخیص Background استفاده می شود.
برای تنظیم بهتر است Target واقعی در محل دورتر مورد نیاز قرار گیرد و حساسیت تا Detection پایدار تنظیم شود. سپس وضعیت بدون Target نیز بررسی شود.
تنظیم Sensitivity بیش از حد ممکن است باعث تشخیص دیواره یا قطعه پشت Target شود. مقدار بسیار پایین نیز Margin عملکرد را کاهش می دهد.
زمان پاسخ 3ms
Response Time رسمی خانواده BM حداکثر 3ms است. این سرعت برای بسیاری از کاربردهای عمومی صنعتی و Conveyorهای معمولی کافی است.
برای شمارش Targetهای کوچک روی خط بسیار سریع باید مدت حضور جسم در Beam محاسبه شود. سنسور 1ms یا سریع تر ممکن است در چنین پروژه هایی مناسب تر باشد.
بنابراین BM را باید یک خانواده عمومی و اقتصادی در نظر گرفت، نه سنسور اختصاصی High-Speed برای هر کاربرد سریع.
منبع نور Infrared 940nm
هر سه مدل اصلی از Infrared LED با طول موج 940nm استفاده می کنند. Beam مادون قرمز با چشم انسان قابل مشاهده نیست.
در Through-beam باید Alignment بر اساس وضعیت Indicator انجام شود. مشاهده ظاهری مسیر نور برای تنظیم دقیق کافی نیست.
تغذیه و خروجی BM
تغذیه خانواده BM برابر 12–24VDC ±10% است و Ripple مجاز حداکثر 10% P-P اعلام شده است.
مدل های اصلی از NPN Open Collector Output استفاده می کنند. حداکثر Load Voltage برابر 30VDC و Load Current تا 100mA در مشخصات خانواده آمده است.
این موضوع هنگام اتصال به PLC اهمیت دارد. اگر ورودی سیستم برای PNP طراحی شده باشد، BM استاندارد ممکن است بدون تغییر سیم بندی یا Interface مناسب نباشد.
Light ON و Dark ON در مدل های BM
BM3M-TDT و BM1M-MDT در مشخصات استاندارد با Dark ON معرفی شده اند. BM200-DDT به صورت Light ON و نسخه Dark ON به عنوان Option ذکر شده است.
در نتیجه Mode را نباید در تمام سری قابل تغییر فرض کرد. پیش از Replacement باید Operation Mode کد موجود با مدار ماشین تطبیق داده شود.
مصرف جریان
مصرف جریان BM3M در Emitter و Receiver بر اساس ساختار Through-beam تعریف می شود و در کاتالوگ خانواده حداکثر حدود 45mA برای بخش های مربوط ذکر شده است.
BM1M-MDT و BM200-DDT حداکثر 40mA مصرف دارند. در پروژه ای با تعداد زیاد Sensor بهتر است این جریان در محاسبه منبع تغذیه لحاظ شود.
حفاظت الکتریکی
Autonics برای BM مدار حفاظت در برابر اتصال معکوس تغذیه و حفاظت اتصال کوتاه یا Overcurrent خروجی را اعلام کرده است.
این حفاظت ها ریسک آسیب ناشی از خطای سیم بندی را کاهش می دهند، اما جایگزین رعایت Diagram و محدودیت Load نیستند.
Hysteresis در BM200
Hysteresis مدل BM200-DDT حداکثر 10% Sensing Distance اعلام شده است. این اختلاف میان نقطه فعال و غیرفعال شدن خروجی از Chattering جلوگیری می کند.
برای Presence Detection این مقدار مناسب است، اما BM200 یک Sensor اندازه گیری فاصله دقیق محسوب نمی شود.
شرایط محیطی سری BM
محدوده دمای کاری خانواده BM برابر −10…+60°C است و دمای نگهداری −25…+70°C اعلام شده است.
رطوبت کاری و نگهداری 35…85%RH است و شرایط باید بدون یخ زدگی یا میعان باشد.
حداکثر نور محیط روی Receiver نیز برای نور خورشید 11,000lx و لامپ رشته ای 3,000lx تعریف شده است.
کابل و بدنه سنسور BM
اتصال سری BM از نوع Cable Type است. کابل استاندارد قطر حدود 4mm و طول 2m دارد.
مدل Receiver و Sensorهای Reflective سه سیمه هستند و Emitter مدل Through-beam کابل دو سیمه دارد.
بدنه اصلی از ABS ساخته شده است و جنس بخش نوری بر اساس مدل می تواند Acrylic یا Polycarbonate باشد. طراحی سبک و کوچک برای نصب در فضای محدود یکی از ویژگی های اصلی خانواده است.
تفاوت BM3M، BM1M و BM200
BM3M بیشترین برد و Detection پایدارتر را ارائه می کند، اما به Emitter و Receiver در دو سمت مسیر نیاز دارد.
BM1M کابل کشی را به یک سمت محدود می کند، ولی Reflector MS-2 باید در سمت مقابل نصب شود.
BM200 ساده ترین نصب را دارد و Reflector لازم نیست، اما برد فقط 200mm است و عملکرد بیشتر تحت تاثیر رنگ و بازتاب Target قرار می گیرد.
تفاوت BM و BMS آتونیکس
BM و BMS هر دو سه روش اصلی Photoelectric Detection را پوشش می دهند، اما ساختار مکانیکی و مشخصات آن ها یکسان نیست.
BMS به صورت Side Sensing طراحی شده و برد Through-beam آن تا 5m است. BM یک سنسور عمومی با ساختار استاندارد و برد Through-beam برابر 3m است.
Response خانواده BMS حداکثر 1ms است، در حالی که BM حداکثر 3ms پاسخ می دهد. بنابراین BMS برای بعضی کاربردهای سریع تر گزینه متفاوتی محسوب می شود.
در Replacement نباید فقط Distance بررسی شود؛ ابعاد بدنه، جهت Beam، محل پیچ ها و Wiring نیز باید تطبیق داده شوند.
تفاوت BM و BEN
BM یک خانواده ساده DC با خروجی NPN است. BEN امکانات گسترده تری مانند خروجی Relay، تغذیه Universal AC/DC و مدل های DC با NPN و PNP همزمان دارد.
BEN همچنین بردهای بیشتری مانند Through-beam تا 10m ارائه می کند. در مقابل BM برای پروژه هایی که ساختار ساده و اقتصادی کافی است طراحی شده است.
کاربردهای سنسور نوری آتونیکس BM
شمارش قطعات
تشخیص حضور محصول
ماشین بسته بندی
خطوط Conveyor
تشخیص کارتن و جعبه
ماشین های مونتاژ
کنترل ورود قطعه
کاربرد عمومی صنعتی
راهنمای انتخاب سنسور نوری BM آتونیکس
اگر امکان نصب در دو سمت مسیر وجود دارد و برد بیشتر لازم است، BM3M-TDT گزینه اصلی این خانواده است.
اگر سیم کشی فقط از یک سمت انجام می شود اما Reflector قابل نصب است، BM1M-MDT با برد 1m قابل بررسی است.
اگر Reflector قابل نصب نیست و فاصله کمتر از 200mm است، BM200-DDT ساده ترین ساختار را ارائه می کند.
در BM200 رنگ و جنس Target حتما بررسی شود. فاصله 200mm بر اساس Target مرجع سفید تعریف شده و برای جسم تیره ممکن است کمتر باشد.
نوع ورودی PLC نیز کنترل شود، زیرا مدل های اصلی این سری NPN هستند. برای پروژه PNP ممکن است خانواده دیگری مناسب تر باشد.
| پارامتر انتخاب |
گزینه سری BM |
| روش تشخیص | Through-beam / Retroreflective / Diffuse Reflective |
| برد | 3m / 1m / 200mm |
| منبع نور | Infrared 940nm |
| خروجی | NPN Open Collector |
| تغذیه | 12–24VDC ±10% |
| Response | حداکثر 3ms |
نصب و تنظیم سنسور BM
در مدل BM3M، Emitter و Receiver باید دقیقا روبه روی یکدیگر نصب شوند. ابتدا Alignment در فاصله کوتاه انجام و سپس Distance نهایی تنظیم شود.
در BM1M، Reflector MS-2 باید عمود بر محور Sensor قرار بگیرد و سطح آن تمیز باشد. Target نیز باید Beam میان Sensor و Reflector را به اندازه کافی قطع کند.
در BM200، Sensitivity با Target واقعی تنظیم شود. بهترین تنظیم زمانی است که در حضور Target Detection پایدار و بدون Target خروجی کاملا آزاد باشد.
کابل Sensor از موتور، کنتاکتور و خروجی VFD فاصله داشته باشد. تغذیه 12–24VDC نیز با پلاریته صحیح متصل شود.
قیمت سنسور نوری آتونیکس BM
قیمت سنسور نوری BM به نوع Detection و Part Number بستگی دارد. مدل Through-beam از دو بخش تشکیل می شود، BM1M به Reflector نیاز دارد و BM200 یک Sensor تک بدنه است.
هنگام استعلام BM1M بهتر است وجود Reflector MS-2 نیز بررسی شود. برای BM3M نیز کامل بودن Emitter و Receiver اهمیت دارد.
برای Replacement کد کامل مانند BM3M-TDT، BM1M-MDT یا BM200-DDT اعلام شود تا نوع Detection، برد و Wiring به درستی تطبیق داده شوند.
سوالات متداول سنسور نوری آتونیکس BM
سری BM آتونیکس چه مدل هایی دارد؟
سه مدل اصلی BM3M-TDT، BM1M-MDT و BM200-DDT به ترتیب برای Through-beam، Retroreflective و Diffuse Reflective هستند.
برد BM3M چقدر است؟
برد رسمی مدل Through-beam برابر 3m و حداقل Target آن Ø8mm است.
BM1M به Reflector نیاز دارد؟
بله. این مدل Retroreflective است و فاصله نامی آن با Reflector MS-2 تعریف شده است.
BM200 به Reflector نیاز دارد؟
خیر. BM200 از روش Diffuse Reflective استفاده می کند و نور را از خود Target دریافت می کند.
زمان پاسخ BM چقدر است؟
Response Time رسمی سری حداکثر 3ms است.
خروجی سری BM چیست؟
مدل های اصلی دارای خروجی NPN Open Collector هستند.
ولتاژ سنسور BM چقدر است؟
تغذیه سری BM برابر 12–24VDC ±10% است.
کدام مدل تنظیم حساسیت دارد؟
BM200-DDT دارای Sensitivity Adjuster داخلی است.
تفاوت BM و BMS چیست؟
BMS ساختار Side Sensing و Response سریع تر دارد؛ BM یک خانواده عمومی و اقتصادی با طراحی استاندارد است.
برای خرید BM چه اطلاعاتی لازم است؟
روش Detection، فاصله، اندازه Target، امکان نصب Reflector یا Receiver و نوع ورودی PLC باید مشخص شوند.
راهنمای خرید و قیمت سنسور نوری آتونیکس BM
برای خرید سنسور نوری آتونیکس BM ابتدا باید روش Detection بر اساس ساختار ماشین انتخاب شود. BM3M-TDT برای Through-beam تا 3m، BM1M-MDT برای Retroreflective تا 1m و BM200-DDT برای Diffuse Reflective تا 200mm قابل بررسی هستند. سپس اندازه Target، رنگ و بازتاب سطح، سرعت حرکت و نوع ورودی PLC کنترل شوند. در BM1M وجود Reflector مناسب و در BM3M کامل بودن Emitter و Receiver اهمیت دارد. برای BM200 نیز بهتر است فاصله واقعی با نمونه اصلی محصول آزمایش شود.
آوا الکتریک به عنوان فروشگاه تخصصی و مرکز فروش و تامین تجهیزات سنسور و اتوماسیون صنعتی، امکان بررسی مدل های BM3M-TDT، BM1M-MDT و BM200-DDT، انتخاب Reflector مناسب، تطبیق خروجی با PLC، بررسی مدل جایگزین، استعلام موجودی و دریافت قیمت روز را فراهم می کند. برای دریافت مشاوره فنی، انتخاب مدل مناسب، استعلام قیمت و خرید سنسور نوری آتونیکس BM با کارشناسان آوا الکتریک از طریق شماره 03191091031 تماس بگیرید.
