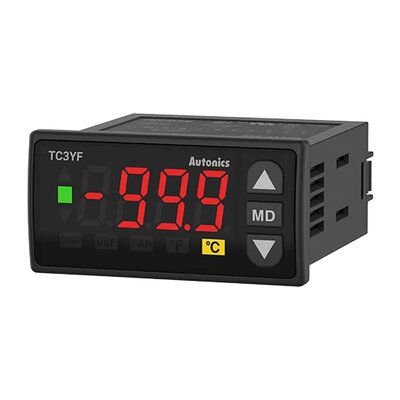

کنترلر دما آتونیکس TC3YF یا Autonics TC3YF Refrigeration Temperature Controller یک کنترلر تخصصی برای سیستم های سرمایشی، یخچال های صنعتی، سردخانه، ویترین های برودتی و تجهیزات دارای کمپرسور است. برخلاف کنترلرهای دمای عمومی مانند TC، TCN یا TK که برای Heating و Cooling عمومی استفاده می شوند، TC3YF به طور اختصاصی برای منطق کنترلی سیستم های Refrigeration طراحی شده است. این خانواده علاوه بر کنترل کمپرسور، در مدل های مختلف می تواند خروجی Defrost و فن اواپراتور را نیز مدیریت کند. ورودی استاندارد NTC 5kΩ، محدوده دمایی مناسب کاربردهای زیر صفر، کنترل ON/OFF، قابلیت تعریف Hysteresis و چندین تابع حفاظتی برای کمپرسور از ویژگی های اصلی این سری هستند.
کنترلر دما آتونیکس TC3YF چیست؟
TC3YF یک Refrigeration Temperature Controller است و برای کنترل سیستم سرمایش طراحی شده است.
کنترل اصلی بر اساس ON/OFF انجام می شود. کنترلر دمای سنسور را با Set Value مقایسه می کند و متناسب با Hysteresis خروجی کمپرسور را فعال یا غیرفعال می سازد.
در مدل های پیشرفته تر همین خانواده، Defrost و Evaporator Fan نیز تحت کنترل دستگاه قرار می گیرند و نیاز به چند کنترلر جدا کاهش پیدا می کند.
ورودی استاندارد NTC 5kΩ
ورودی استاندارد TC3YF از نوع Thermistor NTC با مقاومت نامی 5kΩ است.
این نوع سنسور در تجهیزات برودتی متداول است و به دلیل سادگی، سرعت مناسب و قیمت مناسب در اندازه گیری دمای محفظه یا اواپراتور استفاده می شود.
سنسور NTC در مدل های استاندارد همراه محصول ارائه می شود و طول کابل رسمی آن حدود 2m است.
نسخه Pt100
Autonics امکان سفارش مدل ورودی RTD از نوع Pt100Ω را نیز برای سری TC3YF در نظر گرفته است.
در نسخه NTC محدوده دما −40.0…+99.9°C است، اما نسخه Pt100 می تواند بازه −99.9…+99.9°C را پوشش دهد.
نسخه RTD یک Option سفارشی است و نباید مشخصات آن به تمام مدل های استاندارد TC3YF تعمیم داده شود.
محدوده دمایی سری TC3YF
| نوع ورودی |
محدوده °C |
وضعیت |
| NTC 5kΩ |
−40.0…+99.9°C |
استاندارد |
| Pt100Ω |
−99.9…+99.9°C |
سفارشی |
کنترل ON/OFF در سیستم سرمایش
روش کنترل TC3YF از نوع ON/OFF Cooling است.
وقتی دمای محفظه از محدوده تعریف شده عبور کند، خروجی Compressor فعال می شود و پس از رسیدن به محدوده مناسب دوباره قطع می شود.
برای جلوگیری از قطع و وصل سریع کمپرسور، Hysteresis و پارامترهای Delay در کنترلر قابل تنظیم هستند.
تنظیم Hysteresis
Hysteresis یا حساسیت قابل تنظیم TC3YF در محدوده 0.5 تا 5.0°C قرار دارد.
این پارامتر اختلاف میان نقطه فعال و غیرفعال شدن کمپرسور را مشخص می کند.
Hysteresis بسیار کم می تواند دفعات روشن و خاموش شدن کمپرسور را افزایش دهد، در حالی که مقدار زیاد نوسان دمای بیشتری ایجاد می کند.
خروجی کمپرسور
تمام مدل های اصلی خانواده TC3YF دارای خروجی Compressor هستند.
خروجی کمپرسور از نوع Relay بوده و در مدل های رسمی ظرفیت 250VAC برابر 5A برای بار مقاومتی ثبت شده است.
در کمپرسورهای با توان بالاتر، خروجی کنترلر معمولا باید فرمان Contactor یا Relay کمکی را صادر کند و نباید جریان موتور مستقیما از Relay کوچک کنترلر عبور داده شود.
خروجی Defrost
مدل های دارای ساختار شماره 2 و 3 علاوه بر Compressor، خروجی Defrost نیز دارند.
خروجی Defrost برای کنترل سیکل یخ زدایی اواپراتور استفاده می شود و در مدل های رسمی از Relay استفاده می کند.
TC3YF امکان انتخاب Defrost به صورت خودکار یا دستی را نیز فراهم می کند.
کنترل فن اواپراتور
مدل های خانواده 3 دارای خروجی Evaporator Fan نیز هستند.
این خروجی اجازه می دهد عملکرد فن با سیکل Cooling و Defrost هماهنگ شود.
ظرفیت Relay فن در راهنمای رسمی 250VAC برابر 10A برای بار مقاومتی اعلام شده است.
ساختار کد TC3YF
| بخش کد |
معنی |
| TC3YF | Refrigeration Temperature Controller |
| 1 | خروجی Compressor |
| 2 | Compressor + Defrost |
| 3 | Compressor + Defrost + Evaporator Fan |
| 1 | Power Supply: 12–24VDC |
| 4 | Power Supply: 100–240VAC |
| R | Relay Output |
مدل TC3YF-11R
TC3YF-11R یکی از مدل های 12–24VDC این خانواده است.
این مدل ورودی NTC 5kΩ، خروجی Compressor و تغذیه DC دارد و برای تابلوهایی مناسب است که منبع کنترل 24VDC دارند.
مدل TC3YF-21R
TC3YF-21R با تغذیه 12–24VDC ارائه می شود و علاوه بر Compressor، خروجی Defrost نیز دارد.
این مدل برای تجهیزاتی مناسب است که کنترل کمپرسور و سیکل یخ زدایی هر دو باید توسط یک کنترلر انجام شوند.
مدل TC3YF-24R
TC3YF-24R از نظر خروجی مشابه خانواده Compressor + Defrost است، اما با تغذیه 100–240VAC کار می کند.
این مدل برای تابلوهایی مناسب است که مدار فرمان مستقیم AC در اختیار دارند.
مدل TC3YF-31R
TC3YF-31R کامل ترین نسخه DC خانواده از نظر تعداد خروجی است.
این مدل Compressor، Defrost و Evaporator Fan را کنترل می کند و تغذیه آن 12–24VDC است.
مدل TC3YF-34R
TC3YF-34R نیز سه خروجی Compressor، Defrost و Evaporator Fan دارد اما Power Supply آن 100–240VAC است.
این مدل برای سردخانه یا یونیت های برودتی با مدار فرمان AC انتخاب مناسبی است.
مقایسه مدل های پرکاربرد TC3YF
| مدل |
Compressor |
Defrost |
Fan |
تغذیه |
| TC3YF-11R | دارد | — | — | 12–24VDC |
| TC3YF-21R | دارد | دارد | — | 12–24VDC |
| TC3YF-24R | دارد | دارد | — | 100–240VAC |
| TC3YF-31R | دارد | دارد | دارد | 12–24VDC |
| TC3YF-34R | دارد | دارد | دارد | 100–240VAC |
تاخیر راه اندازی کمپرسور
یکی از قابلیت های مهم TC3YF، Compressor Start-Up Delay است.
این تابع از روشن شدن فوری کمپرسور پس از Power ON جلوگیری می کند و برای کاهش فشار مکانیکی و الکتریکی روی کمپرسور مفید است.
Restart Delay نیز از روشن شدن سریع مجدد کمپرسور پس از خاموش شدن جلوگیری می کند.
Minimum ON Time
Minimum ON Time اجازه می دهد کمپرسور پس از روشن شدن برای حداقل مدت تعیین شده فعال بماند.
این عملکرد از سیکل های بسیار کوتاه روشن و خاموش شدن جلوگیری می کند و به پایداری سیستم سرمایش کمک می کند.
کنترل Defrost خودکار و دستی
در مدل های دارای خروجی Defrost، حالت یخ زدایی می تواند به صورت Auto یا Manual مدیریت شود.
Defrost منظم از تجمع یخ روی Evaporator جلوگیری می کند و افت راندمان سرمایشی را کاهش می دهد.
پارامتر End-Defrost Delay نیز برای هماهنگ کردن پایان Defrost با شروع مجدد سایر اجزای سیستم استفاده می شود.
تاخیر فن اواپراتور
مدل های دارای Fan Output امکان تعریف Evaporator Fan Operation Delay را دارند.
این قابلیت کمک می کند فن در زمان مناسب نسبت به پایان Defrost یا شروع سرمایش فعال شود.
کنترل صحیح فن می تواند از پخش هوای گرم پس از Defrost در محفظه جلوگیری کند.
Operation Cycle Programming
TC3YF دارای قابلیت Operation Cycle Programming برای شرایط خطا است.
اگر Sensor Error ایجاد شود، می توان سیکل کار تعریف شده ای برای حفاظت از محتویات یخچال یا سردخانه در نظر گرفت.
این ویژگی برای تجهیزات نگهداری مواد غذایی، دارویی یا محصولات حساس اهمیت بیشتری دارد.
Input Correction
Input Correction امکان جبران اختلاف میان دمای واقعی و مقدار نمایش داده شده را فراهم می کند.
این قابلیت زمانی مفید است که محل قرارگیری سنسور یا طول سیم باعث Offset کوچک در قرائت شود.
نمایشگر سه رقمی LED
TC3YF از نمایشگر 3-digit 7-segment LED استفاده می کند.
نمایش دما برای کاربردهای برودتی ساده و خوانا است و اپراتور می تواند مقدار Process Value و وضعیت عملکرد را از جلوی دستگاه بررسی کند.
Sampling Cycle برابر 500ms
Sampling Cycle رسمی این خانواده 500ms است.
این سرعت برای سیستم های برودتی که تغییرات دما نسبت به سیستم های Motion بسیار کندتر هستند مناسب است.
ابعاد و نصب TC3YF
بدنه TC3YF در کلاس پنلی افقی با عرض حدود 72mm و ارتفاع حدود 36mm طراحی شده است.
عمق بدنه در نقشه رسمی حدود 77mm است و Panel Cut-Out تقریبی 68×31.5mm در نظر گرفته شده است.
دو Bracket برای تثبیت کنترلر روی پنل همراه محصول ارائه می شوند.
حفاظت IP65 در پنل جلو
Protection Structure سری TC3YF در قسمت Front Panel برابر IP65 است.
این ویژگی برای تابلوهای یخچال و سردخانه که احتمال رطوبت و آلودگی در محیط وجود دارد مزیت مهمی است.
IP65 فقط به پنل جلویی مربوط است و بخش ترمینال پشت کنترلر باید داخل تابلو مناسب قرار گیرد.
شرایط محیطی
دمای کاری رسمی TC3YF برابر −10…+50°C و دمای نگهداری −20…+60°C است.
رطوبت کاری و نگهداری 35…85%RH اعلام شده و شرایط باید بدون یخ زدگی یا میعان باشد.
خطاهای سنسور
TC3YF وضعیت قطع سنسور را با خطای OPN نمایش می دهد.
اگر مقدار ورودی از محدوده بالاتر باشد HHH و اگر کمتر از محدوده باشد LLL نمایش داده می شود.
وجود این Error Codeها عیب یابی سنسور و سیم کشی را ساده تر می کند.
تفاوت TC3YF با کنترلر دمای عمومی
کنترلرهایی مانند TC، TCN و TK برای کنترل عمومی Heating یا Cooling در صنایع مختلف طراحی شده اند.
TC3YF علاوه بر کنترل دما، منطق اختصاصی Refrigeration شامل Compressor Delay، Defrost و Fan را در اختیار سیستم قرار می دهد.
در نتیجه برای سردخانه و یخچال صنعتی، TC3YF معمولا ساختار تخصصی تری نسبت به یک کنترلر دمای عمومی دارد.
کاربردهای کنترلر TC3YF
سردخانه صنعتی
یخچال صنعتی
ویترین برودتی
فریزر
کنترل کمپرسور
کنترل Defrost
فن اواپراتور
تجهیزات نگهداری مواد غذایی
راهنمای انتخاب کنترلر TC3YF
اولین مرحله تعیین تعداد خروجی های مورد نیاز است.
اگر فقط Compressor کنترل می شود، مدل خانواده 1 کافی است. برای Compressor و Defrost باید مدل خانواده 2 بررسی شود.
اگر کمپرسور، Defrost و Fan همگی باید توسط کنترلر مدیریت شوند، خانواده 3 انتخاب مرتبط تری است.
سپس Power Supply از میان 12–24VDC و 100–240VAC انتخاب می شود.
نوع Sensor نیز باید مشخص شود. NTC 5kΩ استاندارد است و Pt100 به صورت سفارشی ارائه می شود.
| پارامتر |
مشخصات TC3YF |
| نوع | Refrigeration Temperature Controller |
| Control | ON/OFF Cooling |
| Input Standard | NTC 5kΩ |
| Input Option | Pt100Ω |
| Range NTC | −40.0…+99.9°C |
| Range Pt100 | −99.9…+99.9°C |
| Sampling | 500ms |
| Outputs | Compressor / Defrost / Fan بسته به مدل |
| Power Supply | 12–24VDC / 100–240VAC |
| Hysteresis | 0.5…5.0°C |
| Front Protection | IP65 |
| Panel Size | حدود 72×36mm |
قیمت کنترلر دما آتونیکس TC3YF
قیمت TC3YF به تعداد خروجی ها، Power Supply و نوع Sensor بستگی دارد.
مدل ساده Compressor با مدل دارای Defrost و Fan از نظر امکانات و سیم بندی یکسان نیست.
برای Replacement بهتر است Part Number کامل، نوع Sensor، Voltage و Wiring کنترلر قبلی ثبت شود.
سوالات متداول کنترلر دما آتونیکس TC3YF
TC3YF برای چه کاربردی طراحی شده است؟
TC3YF یک کنترلر تخصصی Refrigeration برای یخچال، سردخانه و سیستم های سرمایشی است.
سنسور استاندارد TC3YF چیست؟
ورودی استاندارد Thermistor NTC با مقاومت 5kΩ است.
رنج دمای NTC چقدر است؟
محدوده رسمی NTC برابر −40.0…+99.9°C است.
آیا TC3YF ورودی Pt100 دارد؟
بله، مدل Pt100 به صورت Option سفارشی قابل سفارش است.
آیا TC3YF دیفراست را کنترل می کند؟
بله، مدل های خانواده 2 و 3 دارای خروجی Defrost هستند.
کدام مدل فن اواپراتور را کنترل می کند؟
مدل های خانواده 3 مانند TC3YF-31R و TC3YF-34R دارای خروجی Fan هستند.
ولتاژ تغذیه TC3YF چقدر است؟
بسته به مدل 12–24VDC یا 100–240VAC است.
درجه حفاظت کنترلر چقدر است؟
قسمت Front Panel دارای Protection Rating برابر IP65 است.
خطای OPN چیست؟
OPN نشان دهنده قطع بودن یا متصل نبودن Sensor ورودی است.
برای خرید TC3YF چه اطلاعاتی لازم است؟
تعداد خروجی، Voltage، نوع Sensor، رنج دما و نیاز به Compressor، Defrost و Fan باید مشخص شوند.
راهنمای خرید و قیمت کنترلر دما آتونیکس TC3YF
برای خرید کنترلر دما آتونیکس TC3YF ابتدا مشخص شود سیستم فقط به کنترل Compressor نیاز دارد یا Defrost و Evaporator Fan نیز باید توسط کنترلر مدیریت شوند. سپس Power Supply از میان 12–24VDC و 100–240VAC انتخاب می شود. ورودی استاندارد NTC 5kΩ است و در صورت نیاز به Pt100 باید نسخه سفارشی بررسی شود. محدوده دما، Hysteresis، منطق Defrost و Delay کمپرسور نیز باید متناسب با سیستم برودتی تنظیم شوند. در Replacement بهتر است Part Number کامل و Wiring کنترلر قبلی بررسی شود.
آوا الکتریک به عنوان مرکز تخصصی فروش و تامین تجهیزات کنترل و اتوماسیون صنعتی، امکان بررسی مدل های TC3YF-11R، TC3YF-21R، TC3YF-24R، TC3YF-31R و TC3YF-34R، انتخاب مدل مناسب بر اساس کمپرسور، Defrost و Fan، بررسی تغذیه و نوع Sensor، انتخاب مدل جایگزین، استعلام موجودی و دریافت قیمت روز را فراهم می کند. برای دریافت مشاوره فنی، استعلام قیمت، موجودی و خرید کنترلر دما آتونیکس TC3YF با کارشناسان آوا الکتریک از طریق شماره 03191091031 تماس بگیرید.
