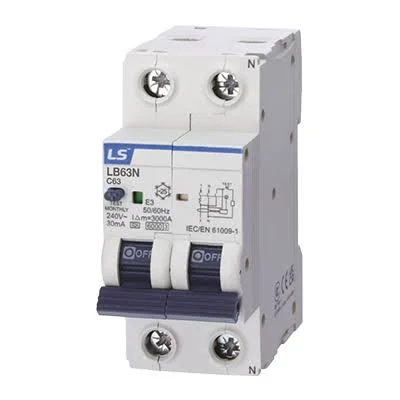

کلید محافظ جان ترکیبی ال اس LB یکی از خانواده های RCBO شرکت LS ELECTRIC است که حفاظت جریان نشتی را با حفاظت اضافه بار و اتصال کوتاه در یک کلید ترکیب می کند. این ساختار باعث می شود هر فیدر به صورت مستقل در برابر سه گروه اصلی خطا حفاظت شود و برخلاف RCCB معمولی، برای حفاظت پایه اضافه بار و اتصال کوتاه به یک کلید مینیاتوری مجزا در همان مدار نیاز نداشته باشد. خانواده فعلی L-Series RCBO ال اس شامل مدل های LB40NN، LB40NB، LB63H و LB63H4 است و دامنه جریان 6 تا 63A، قدرت قطع 6 یا 10kA، تیپ های تشخیص نشتی AC، A و B و آرایش های 1P+N، 2P، 3P+N و 4P را پوشش می دهد. انتخاب صحیح سری LB باید با توجه به جریان بار، نوع شبکه، حساسیت نشتی، شکل جریان نشتی، قدرت قطع مورد نیاز و منحنی عملکرد B، C یا D انجام شود.
کلید محافظ جان ترکیبی LB چیست؟
RCBO کلیدی است که حفاظت جریان باقیمانده یا نشتی را همراه با حفاظت اضافه جریان ارائه می کند. در حالت نشتی، اختلاف جریان میان هادی های فعال تشخیص داده می شود و اگر مقدار آن از آستانه تعریف شده عبور کند، کلید مدار را قطع می کند.
در اضافه بار، بخش حفاظت اضافه جریان از کابل و مدار در برابر عبور طولانی مدت جریان بیش از مقدار مجاز محافظت می کند. در اتصال کوتاه نیز مکانیزم قطع سریع تر عمل می کند تا انرژی خطا محدود شود.
این ترکیب به ویژه در تابلوهایی مفید است که برای هر مدار حفاظت مستقل و تشخیص سریع محل خطا اهمیت دارد.
لاین آپ فعلی سری LB ال اس
| مدل |
تعداد پل |
جریان نامی |
قدرت قطع |
تیپ نشتی |
| LB40NN |
1P+N |
6…40A |
6kA |
AC / A |
| LB40NB |
1P+N / 3P+N |
6…40A |
6kA |
B |
| LB63H |
2P |
6…63A |
10kA |
AC / A |
| LB63H4 |
4P |
6…63A |
10kA |
AC / A |
LB40NN؛ مدل کم حجم 1P+N
LB40NN برای مدارهای تک فاز طراحی شده و آرایش آن 1P+N است. ولتاژ نامی این مدل 240VAC و جریان های رسمی آن 6، 10، 13، 16، 20، 25، 32 و 40A هستند.
قدرت قطع LB40NN برابر 6kA است و منحنی های B و C برای آن ارائه می شوند. حساسیت جریان نشتی نیز 10 یا 30mA است.
این مدل در نسخه های Type AC و Type A عرضه می شود و نوع تریپ آن در صفحه رسمی LS به صورت الکترونیکی معرفی شده است.
حداکثر سطح مقطع قابل پذیرش توسط ترمینال این مدل 16mm² اعلام شده است؛ سطح مقطع واقعی کابل باید بر اساس جریان، دما و روش نصب محاسبه شود.
LB40NB؛ محافظ جان ترکیبی Type B
LB40NB مدل Type B سری LB است. این کلید برای مدارهایی قابل بررسی است که شکل جریان نشتی ممکن است شامل مولفه هایی فراتر از نشتی AC سینوسی یا پالسی معمول باشد.
این خانواده در دو ساختار 1P+N و 3P+N ارائه شده است. نسخه 1P+N برای شبکه 240VAC و نسخه 3P+N برای شبکه 415VAC قابل استفاده است.
جریان نامی LB40NB از 6 تا 40A، قدرت قطع آن 6kA و حساسیت نشتی آن 30mA است. منحنی های B، C و D نیز بسته به کد محصول وجود دارند.
در صفحه رسمی LS نوع تریپ این مدل Magnetic درج شده است. تجهیزات جانبی AX، AL، SHT و U/OVT نیز برای LB40NB در جدول جاری شرکت ذکر شده اند.
LB63H؛ مدل دوپل تا 63A
LB63H برای مدارهایی طراحی شده که جریان بالاتر یا قدرت قطع 10kA نیاز دارند. این محصول دوپل است و با ولتاژ نامی 240VAC عرضه می شود.
جریان های نامی آن شامل 6، 10، 13، 16، 20، 25، 32، 40، 50 و 63A هستند. بنابراین سری LB63H بخش مهمی از محدوده 40 تا 63A خانواده LB را پوشش می دهد.
این کلید Type AC یا A، قدرت قطع 10kA، منحنی های B، C و D و حساسیت های 30، 100 و 300mA دارد.
حداکثر ظرفیت فیزیکی ترمینال کابل آن تا 25mm² در صفحه رسمی اعلام شده است.
LB63H4؛ مدل چهارپل
LB63H4 نسخه چهارپل خانواده 63A است و برای شبکه های سه فاز که به قطع همزمان پل های مربوط نیاز دارند استفاده می شود.
ولتاژ نامی آن 415VAC، جریان نامی 6 تا 63A و قدرت قطع 10kA است. این مدل نیز Type AC و A را پوشش می دهد.
حساسیت های 30، 100 و 300mA و منحنی های B، C و D امکان انتخاب متناسب با جایگاه کلید در شبکه و نوع بار را فراهم می کنند.
تفاوت LB40 و LB63 در سری LB
مدل های LB40NN و LB40NB تا 40A و قدرت قطع 6kA را پوشش می دهند، در حالی که LB63H و LB63H4 تا 63A و قدرت قطع 10kA گسترش دارند.
اما تفاوت فقط جریان نیست. LB40NB تنها مدل Type B لاین آپ جاری است، در حالی که LB63H و LB63H4 با Type AC و A عرضه می شوند.
همچنین LB40NN دارای حساسیت 10 و 30mA است، ولی مدل های 63A حساسیت های 30، 100 و 300mA را ارائه می کنند.
تفاوت سری LB با سری LC
سری LB از نوع RCBO است و سه حفاظت نشتی جریان، اضافه بار و اتصال کوتاه را در یک محصول ارائه می کند.
سری LC از نوع RCCB است و وظیفه اصلی آن حفاظت نشتی جریان است؛ بنابراین برای اضافه بار و اتصال کوتاه باید حفاظت مناسب جداگانه در مدار وجود داشته باشد.
به همین دلیل در سری LB پارامترهایی مانند قدرت قطع 6 یا 10kA و منحنی B/C/D اهمیت دارند، در حالی که در سری LC چنین ساختاری برای حفاظت اضافه جریان وجود ندارد.
Type AC در مدل های LB
Type AC برای تشخیص نشتی جریان متناوب سینوسی طراحی شده است. LB40NN، LB63H و LB63H4 بسته به کد در Type AC عرضه می شوند.
در مدارهایی که تجهیزات الکترونیکی باعث ایجاد شکل های دیگر جریان نشتی می شوند، Type A یا B باید مطابق مشخصات سازنده بار بررسی شود.
Type A در مدل های LB
Type A علاوه بر جریان نشتی متناوب سینوسی، برای تشخیص شکل های مشخص جریان پالسی DC نیز طراحی شده است.
LB40NN، LB63H و LB63H4 نسخه Type A دارند. این نوع برای بسیاری از بارهای دارای مدار الکترونیکی نسبت به Type AC پوشش مناسب تری ایجاد می کند، اما انتخاب نهایی باید براساس نوع بار انجام شود.
Type B در مدل LB40NB
LB40NB برای Type B طراحی شده است. این نوع برای شرایطی کاربرد دارد که امکان وجود مولفه DC صاف یا شکل موج های پیچیده تر جریان نشتی وجود دارد.
برخی درایوها، مبدل ها، شارژرها و تجهیزات الکترونیک قدرت می توانند چنین شرایطی ایجاد کنند. با این حال وجود یک اینورتر به تنهایی به معنی الزام قطعی Type B نیست و دستورالعمل سازنده تجهیز باید بررسی شود.
حساسیت نشتی 10، 30، 100 و 300mA
حساسیت جریان نشتی یکی از مهم ترین مشخصات RCBO است. عدد IΔn مشخص می کند کلید برای چه سطحی از جریان باقیمانده طراحی شده است.
LB40NN با حساسیت 10 یا 30mA و LB40NB با 30mA عرضه می شوند. LB63H و LB63H4 نیز حساسیت های 30، 100 و 300mA دارند.
30mA در بسیاری از کاربردها برای حفاظت تکمیلی افراد بررسی می شود. 100 و 300mA برای اهداف و سطوح دیگری از حفاظت قابل استفاده هستند و نباید صرفا برای کاهش Trip ناخواسته جایگزین 30mA شوند.
قدرت قطع 6kA و 10kA
LB40NN و LB40NB دارای قدرت قطع 6kA هستند. LB63H و LB63H4 قدرت قطع 10kA دارند.
قدرت قطع باید از جریان اتصال کوتاه احتمالی در محل نصب کمتر نباشد. این مقدار با جریان نامی کلید تفاوت دارد؛ برای مثال LB63H می تواند Rated Current برابر 16A داشته باشد ولی Breaking Capacity آن 10kA باشد.
در تابلو نزدیک ترانسفورماتور یا محل هایی با سطح اتصال کوتاه بالا، انتخاب 6 یا 10kA باید بر اساس محاسبه شبکه انجام شود.
منحنی قطع B، C و D
منحنی قطع بخش اضافه جریان مشخص می کند قسمت سریع حفاظت در چه محدوده ای از جریان نسبت به جریان نامی عمل کند.
LB40NN با منحنی B و C عرضه می شود. LB40NB، LB63H و LB63H4 علاوه بر B و C، منحنی D را نیز پوشش می دهند.
بارهای با جریان هجومی پایین معمولا به منحنی حساس تر و بارهای دارای Inrush بیشتر به منحنی متناسب با جریان راه اندازی نیاز دارند. انتخاب Curve نباید صرفا برای جلوگیری از Trip بدون بررسی شرایط اتصال کوتاه انجام شود.
مدل تک فاز سری LB
برای مدار تک فاز چند گزینه وجود دارد. LB40NN ساختار 1P+N و Type AC/A دارد. LB40NB نیز در نسخه 1P+N برای Type B ارائه شده است.
اگر جریان تا 63A یا قدرت قطع 10kA مورد نیاز باشد، LB63H دوپل قابل بررسی است. انتخاب میان این مدل ها به Type نشتی، جریان و Short-Circuit Level بستگی دارد.
مدل سه فاز سری LB
برای Type B سه فاز، LB40NB در ساختار 3P+N با ولتاژ 415VAC ارائه می شود. برای Type AC/A نیز LB63H4 چهارپل با ولتاژ 415VAC در دسترس است.
LB40NB سه فاز تا 40A و 6kA و LB63H4 تا 63A و 10kA را پوشش می دهد. بنابراین نوع نشتی و قدرت قطع هر دو در انتخاب اهمیت دارند.
تجهیزات جانبی LB40NB
در جدول فعلی رسمی LS، برای LB40NB تجهیزات AX، AL، SHT و U/OVT ذکر شده اند.
AX
کنتاکت کمکی برای اعلام وضعیت
AL
کنتاکت آلارم
SHT
شنت تریپ برای قطع از راه دور
U/OVT
تجهیز جانبی مرتبط با افت و اضافه ولتاژ
در جدول جاری صفحه محصول، برای LB40NN، LB63H و LB63H4 Accessory جداگانه ای در همان بخش اعلام نشده است؛ بنابراین نباید تجهیزات LB40NB را بدون بررسی کد محصول به سایر مدل ها تعمیم داد.
راهنمای انتخاب کلید محافظ جان ترکیبی LB
در مرحله اول جریان بار تعیین شود. برای جریان حداکثر 40A می توان مدل های LB40 را بررسی کرد و برای جریان تا 63A سری LB63 در دسترس است.
سپس تک فاز یا سه فاز بودن مدار و تعداد پل مشخص شود. خانواده فعلی آرایش های 1P+N، 2P، 3P+N و 4P را پوشش می دهد.
مرحله بعد انتخاب Type نشتی است. AC و A در LB40NN، LB63H و LB63H4 و Type B در LB40NB ارائه می شوند.
بعد از آن حساسیت 10، 30، 100 یا 300mA متناسب با کاربرد تعیین می شود. سپس باید مشخص شود قدرت قطع 6kA کافی است یا شبکه به مدل 10kA نیاز دارد.
در نهایت منحنی B، C یا D با جریان هجومی بار تطبیق داده می شود. برای Replacement بهتر است کد کامل کلید قبلی نیز بررسی شود.
| نیاز |
مدل قابل بررسی |
| تک فاز AC/A تا 40A | LB40NN |
| Type B تک فاز تا 40A | LB40NB 1P+N |
| Type B سه فاز تا 40A | LB40NB 3P+N |
| دوپل AC/A تا 63A و 10kA | LB63H |
| چهارپل AC/A تا 63A و 10kA | LB63H4 |
نصب کلید محافظ جان ترکیبی LB
فاز و نول باید دقیقا مطابق دیاگرام روی کلید متصل شوند. Neutral خروجی یک RCBO نباید با نول مدار دیگری پس از کلید مشترک شود؛ این اشتباه می تواند باعث عملکرد نامناسب حفاظت نشتی شود.
در مدل 3P+N نیز تمام هادی های فعال مرتبط با مدار باید مطابق ساختار دستگاه از مسیر اندازه گیری عبور کنند.
حداکثر ظرفیت ترمینال در LB40NN و LB40NB برابر 16mm² و در LB63H و LB63H4 برابر 25mm² اعلام شده است. این اعداد ظرفیت فیزیکی ترمینال هستند و سطح مقطع طراحی کابل باید جداگانه محاسبه شود.
قیمت کلید محافظ جان ترکیبی ال اس LB
قیمت سری LB به مدل، تعداد پل، جریان نامی، Type نشتی، حساسیت، قدرت قطع و منحنی عملکرد وابسته است.
برای مثال LB40NN 16A Type A با حساسیت 30mA و LB40NB Type B یا LB63H با قدرت قطع 10kA از نظر ساختار و قیمت محصولات متفاوتی هستند.
برای استعلام دقیق بهتر است کد کامل محصول اعلام شود. اگر کد در دسترس نیست، حداقل آمپراژ، تعداد پل، Type، حساسیت، Curve و قدرت قطع مشخص شوند.
سوالات متداول کلید محافظ جان ترکیبی ال اس LB
سری LB ال اس چه نوع کلیدی است؟
سری جاری LB از نوع RCBO است و حفاظت نشتی جریان، اضافه بار و اتصال کوتاه را در یک کلید فراهم می کند.
مدل های اصلی فعلی LB کدام هستند؟
LB40NN، LB40NB، LB63H و LB63H4 در صفحه فعلی L-Series RCBO شرکت LS فهرست شده اند.
سری LB تا چند آمپر است؟
مدل های جاری سری LB تا 63A را پوشش می دهند.
کدام مدل LB از Type B است؟
LB40NB مدل Type B لاین آپ فعلی است و در نسخه های 1P+N و 3P+N عرضه می شود.
قدرت قطع سری LB چقدر است؟
LB40NN و LB40NB برابر 6kA و LB63H و LB63H4 برابر 10kA هستند.
حساسیت نشتی مدل های LB چیست؟
بسته به مدل 10، 30، 100 یا 300mA در دسترس است.
تفاوت LB و LC چیست؟
LB از نوع RCBO و دارای حفاظت نشتی، اضافه بار و اتصال کوتاه است؛ LC از نوع RCCB است و حفاظت اضافه جریان داخلی ندارد.
کدام مدل سری LB چهارپل است؟
LB63H4 مدل چهارپل تا 63A و قدرت قطع 10kA است.
سری LB چه منحنی هایی دارد؟
LB40NN دارای منحنی B و C است؛ LB40NB، LB63H و LB63H4 منحنی های B، C و D دارند.
برای خرید کلید LB چه اطلاعاتی لازم است؟
مدل یا آمپراژ، تعداد پل، Type نشتی، حساسیت mA، منحنی B/C/D و قدرت قطع 6 یا 10kA باید مشخص شوند.
راهنمای خرید و قیمت کلید محافظ جان ترکیبی ال اس LB
برای خرید کلید محافظ جان ترکیبی ال اس LB ابتدا مدل متناسب با شبکه انتخاب شود. LB40NN برای مدار تک فاز Type AC/A تا 40A، LB40NB برای Type B تک فاز یا سه فاز تا 40A، LB63H برای مدل دوپل تا 63A و LB63H4 برای مدل چهارپل تا 63A قابل بررسی هستند. سپس حساسیت نشتی، منحنی عملکرد و قدرت قطع 6 یا 10kA بر اساس بار و شرایط اتصال کوتاه شبکه تعیین می شوند.
آوا الکتریک به عنوان مرکز تخصصی فروش و تامین تجهیزات برق صنعتی، امکان بررسی و تامین کلیدهای محافظ جان ترکیبی LS ELECTRIC سری LB، انتخاب Type و حساسیت مناسب، تطبیق تعداد پل و قدرت قطع، بررسی موجودی، استعلام قیمت و خرید را فراهم می کند.
