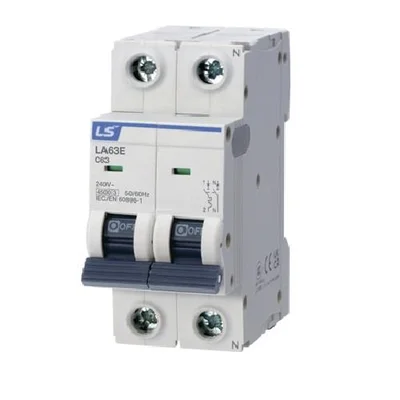

کلید مینیاتوری ال اس یا LS ELECTRIC Miniature Circuit Breaker که با نام MCB نیز شناخته می شود، برای حفاظت مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه استفاده می شود. LS ELECTRIC چند خانواده MCB برای تابلوهای توزیع، ماشین آلات صنعتی، تجهیزات OEM، ساختمان های تجاری و کاربردهای AC و DC ارائه می کند. ساختار فعلی محصولات این برند شامل خانواده BK/RK و نسل جدید L-Series است. در زیرخانواده های مختلف می توان تعداد پل، جریان نامی، قدرت قطع، منحنی عملکرد مغناطیسی، استاندارد و لوازم جانبی را متناسب با پروژه انتخاب کرد. به همین دلیل هنگام خرید نباید فقط به عبارت «کلید مینیاتوری LS» اکتفا کرد و مواردی مانند جریان نامی، تعداد پل، ولتاژ، قدرت اتصال کوتاه محل نصب، منحنی تریپ و استاندارد مورد نیاز نیز باید مشخص شوند.
کلید مینیاتوری ال اس چیست؟
MCB یک کلید حفاظتی قابل قطع و وصل مجدد است که برای حفاظت هادی و مدار در برابر جریان بیش از حد طراحی می شود.
در شرایط Overload، بخش حرارتی کلید با تأخیر متناسب با مقدار اضافه جریان عمل می کند. در اتصال کوتاه شدید، مکانیزم مغناطیسی بسیار سریع تر مدار را قطع می کند.
به همین دلیل LS در مدل های اصلی MCB خود از مکانیزم Thermal-Magnetic استفاده می کند. پس از رفع خطا، کلید در صورت سالم بودن مدار می تواند مجددا وصل شود.
سری های کلید مینیاتوری LS ELECTRIC
| خانواده |
کاربرد کلی |
ویژگی شاخص |
| BKN |
توزیع و حفاظت عمومی |
تا 63A، قدرت قطع 6kA |
| BKN-b |
مدار با سطح اتصال کوتاه بالاتر |
تا 63A، قدرت قطع 10kA |
| BK63H |
تابلو توزیع و ماشین آلات |
63AF، 1P تا 4P، 10kA |
| BK63HU |
پروژه های نیازمند UL489 |
UL/IEC، 1P تا 3P |
| L-Series |
نسل جدید کاربردهای AC/DC |
تا 100A، B/C/D/K، استانداردهای KC/IEC/UL |
کلید مینیاتوری BKN ال اس
BKN یکی از سری های شناخته شده کلید مینیاتوری LS است و همچنان در صفحه رسمی BK/RK-Series این شرکت فهرست می شود.
لاین آپ BKN برای جریان نامی تا 63A و قدرت قطع 6kA ارائه می شود. بسته به مدل، تعداد پل از 1P تا 4P و ساختارهای 1P+N و 3P+N نیز در خانواده وجود دارند.
منحنی های B، C و D برای کاربردهای مختلف در دسترس هستند. انتخاب Curve باید بر اساس جریان هجومی بار و الزامات حفاظت مدار انجام شود.
عرض هر پل در ساختار کلاسیک BKN حدود 17.8mm است و نصب روی ریل 35mm DIN انجام می شود.
کلید مینیاتوری BKN-b با قدرت قطع 10kA
BKN-b برای مدارهایی طراحی شده که قدرت قطع بیشتری نسبت به BKN استاندارد نیاز دارند.
قدرت قطع نامی این سری در مشخصات رسمی 10kA اعلام شده است. جریان های نامی از 1A تا 63A و منحنی های B، C و D بسته به Ordering Code در دسترس هستند.
این خانواده با استانداردهای IEC 60898-1 و IEC 60947-2 مرتبط است و تعداد پل های 1P، 1P+N، 2P، 3P، 3P+N و 4P در لاین آپ آن دیده می شوند.
در پروژه ای که جریان اتصال کوتاه احتمالی بیشتر از ظرفیت 6kA باشد، استفاده از مدل با ظرفیت بالاتر می تواند لازم باشد؛ مقدار نهایی باید از محاسبه Short-Circuit Level تابلو تعیین شود.
کلید مینیاتوری BK63H ال اس
BK63H یکی از مدل های فعلی Beyond X LS ELECTRIC است که برای حفاظت مدار در برابر Overload و Short Circuit ارائه می شود.
این مدل دارای فریم 63AF، تعداد پل 1P، 2P، 3P و 4P و جریان های نامی 1 تا 63A است.
قدرت قطع رسمی BK63H برابر 10kA در شرایط و ولتاژهای مشخص شده برای مدل است.
LS برای BK63H منحنی های B، C و D و همچنین Status Indicator برای مشاهده وضعیت ON/OFF و Dual Terminal را معرفی می کند.
عرض هر پل 18mm است و این سری برای کاهش فضای اشغال شده در تابلوهای توزیع طراحی شده است.
کلید BK63HU برای استاندارد UL489
BK63HU برای پروژه هایی مناسب است که الزامات UL اهمیت دارد.
نسخه BK63HU دارای استاندارد UL489 است و در ساختار فعلی با تعداد پل 1P، 2P و 3P عرضه می شود.
جریان نامی تا 63A و قدرت قطع تا 10kA در پیکربندی های مرتبط وجود دارد. ظرفیت دقیق به تعداد پل، ولتاژ و جریان نامی وابسته است.
نسخه BK63H ویژه بازار UL نیز با استاندارد UL1077 ارائه شده است. UL1077 و UL489 دو کاربرد استاندارد متفاوت دارند و نباید فقط به دلیل شباهت ظاهری جای یکدیگر استفاده شوند.
L-Series؛ نسل جدید کلید مینیاتوری LS
LS ELECTRIC در سال 2026 خانواده جدید Beyond X L-Series MCB را در لاین آپ رسمی خود قرار داده است.
این خانواده برای شبکه های AC و DC و کاربردهای مسکونی، تجاری و صنعتی طراحی شده و نسخه های منطبق با KC، IEC و UL دارد.
در معرفی رسمی L-Series، جریان نامی تا 100A، تعداد پل 1P تا 4P و منحنی های B، C، D و K ذکر شده است.
LS همچنین حداکثر Rated Breaking Capacity تا 15kA را در Features این خانواده اعلام می کند. ظرفیت واقعی هر مدل باید از Part Number و استاندارد همان کلید استخراج شود و عدد 15kA را نباید به تمام مدل های L-Series تعمیم داد.
ساختار کامپکت L-Series
عرض پایه مدل های مربوط L-Series برای هر پل 18mm است. این ابعاد با استاندارد رایج تجهیزات DIN Rail سازگار است.
در مدل های مربوط، Dual Terminal نوع Lug & Screw برای سهولت سیم بندی استفاده شده و حداکثر سطح مقطع کابل بسته به مدل تا 25mm² اعلام شده است.
جریان نامی کلید مینیاتوری LS
جریان نامی یا In یکی از مهم ترین پارامترهای انتخاب MCB است.
خانواده های BKN و BK63H عمدتا محدوده تا 63A را پوشش می دهند و مقادیر متداول مانند 6A، 10A، 16A، 20A، 25A، 32A، 40A، 50A و 63A در لاین آپ وجود دارند.
L-Series جدید دامنه کلی تا 100A را پشتیبانی می کند، اما حداکثر جریان هر زیرسری و تعداد پل باید جداگانه بررسی شود.
جریان کلید نباید فقط بر اساس توان بار انتخاب شود. سطح مقطع کابل، روش نصب، دمای محیط، جریان طراحی مدار و شرایط راه اندازی بار هم باید در نظر گرفته شوند.
تعداد پل؛ 1P، 2P، 3P و 4P
کلید مینیاتوری LS در تعداد پل مختلف برای مدارهای تک فاز و سه فاز عرضه می شود.
مدل 1P معمولا برای حفاظت یک هادی فاز در مدار تک فاز استفاده می شود. مدل 2P برای قطع همزمان دو هادی مطابق طراحی مدار، و 3P برای مدار سه فاز کاربرد دارد.
مدل 4P برای مدارهایی استفاده می شود که قطع همزمان چهار هادی نیاز است. برخی خانواده ها همچنین ساختار 1P+N یا 3P+N دارند.
تعداد پل موجود به سری وابسته است؛ برای مثال BK63H از 1P تا 4P و BK63HU فعلی از 1P تا 3P ارائه می شود.
قدرت قطع کلید مینیاتوری چیست؟
Breaking Capacity نشان می دهد کلید در شرایط تعریف شده چه مقدار جریان اتصال کوتاه را می تواند با ایمنی قطع کند.
این مقدار با جریان نامی کلید تفاوت دارد. برای مثال یک کلید 16A می تواند دارای قدرت قطع 6kA یا 10kA باشد.
در خانواده LS، BKN استاندارد با 6kA و BKN-b و BK63H با ظرفیت 10kA در مدل های مربوط شناخته می شوند.
L-Series دامنه ظرفیت قطع گسترده تری دارد. انتخاب نهایی باید بر اساس جریان اتصال کوتاه احتمالی در نقطه نصب و استاندارد پروژه انجام شود.
منحنی B کلید مینیاتوری LS
Curve B دارای عملکرد مغناطیسی حساس تری نسبت به C و D است و برای بارهایی با جریان هجومی پایین تر بررسی می شود.
روشنایی، گرمکن های مقاومتی و برخی مدارهای عمومی می توانند در این گروه قرار گیرند، اما انتخاب نهایی باید از محاسبات و استاندارد حفاظت مدار انجام شود.
منحنی C کلید مینیاتوری LS
Curve C یکی از رایج ترین منحنی ها در تابلوهای صنعتی و تجاری است.
این Curve جریان هجومی بیشتری نسبت به B تحمل می کند و برای بسیاری از مدارهای عمومی، تجهیزات کنترلی و بارهای دارای Inrush متوسط قابل بررسی است.
منحنی D و K
Curve D برای بارهایی با جریان هجومی بالاتر در نظر گرفته می شود و در خانواده های BK و L-Series مدل های مربوط دارد.
L-Series و بعضی محصولات UL نیز Curve K را ارائه می کنند. انتخاب Curve K یا D باید بر اساس مشخصات بار و جریان راه اندازی واقعی انجام شود.
استفاده از Curve با آستانه مغناطیسی بالاتر بدون بررسی Impedance Loop و شرایط Fault می تواند زمان قطع اتصال کوتاه را نامناسب کند؛ بنابراین Curve فقط بر اساس «نوع مصرف کننده» انتخاب نمی شود.
لوازم جانبی کلید مینیاتوری ال اس
AX
کنتاکت کمکی
AL
کنتاکت آلارم
SHT
بوبین شنت تریپ
UVT
تریپ افت ولتاژ
OVT/U-OVT
تجهیز مرتبط با ولتاژ
MOP
عملگر موتوری در مدل های مربوط
نوع Accessory قابل نصب به سری و مدل وابسته است. برای مثال BK63H مجموعه گسترده ای از AX، AL، SHT، UVT/OVT و MOP را پشتیبانی می کند، در حالی که BK63HU و L-Series ترکیب های مختص خود را دارند.
AX و AL چه تفاوتی دارند؟
AX یا Auxiliary Contact برای ارسال وضعیت مکانیکی کلید به PLC، چراغ سیگنال یا سیستم مانیتورینگ استفاده می شود.
AL یا Alarm Contact برای اعلام وضعیت Trip در مدل و ساختار مربوط استفاده می شود.
قبل از سفارش Accessory باید Compatibility دقیق آن با سری MCB کنترل شود؛ لوازم جانبی BK، BK63H و L-Series الزاما قابل جابه جایی نیستند.
تفاوت MCB با MCCB ال اس
MCB برای مدارهای با جریان پایین تر، ابعاد کامپکت و نصب ماژولار روی DIN Rail طراحی می شود.
MCCB یا کلید اتوماتیک کمپکت معمولا برای جریان های بالاتر، قدرت قطع بیشتر و قابلیت های تنظیم حفاظتی گسترده تر استفاده می شود.
بنابراین انتخاب میان MCB و MCCB فقط بر اساس جریان نیست و Breaking Capacity، Selectivity، نوع حفاظت و ساختار تابلو نیز باید بررسی شوند.
تفاوت MCB با RCBO و RCCB
کلید مینیاتوری MCB وظیفه اصلی حفاظت در برابر اضافه بار و اتصال کوتاه را بر عهده دارد.
RCCB برای تشخیص جریان نشتی و حفاظت مربوط به Residual Current طراحی می شود و به تنهایی جای MCB برای حفاظت Overcurrent را نمی گیرد مگر در ساختاری که سازنده صراحتا آن قابلیت را تعریف کرده باشد.
RCBO حفاظت جریان نشتی و Overcurrent را در یک تجهیز ترکیب می کند. LS ELECTRIC نیز علاوه بر MCB، خانواده های RCD و RCBO جداگانه دارد.
استانداردهای IEC، UL و KC
استاندارد محصول باید با بازار، تابلو و Specification پروژه هماهنگ شود.
خانواده های BK استانداردهایی مانند IEC 60898-1 و IEC 60947-2 را پوشش می دهند.
BK63HU برای UL489 و BK63H UL Type برای UL1077 عرضه می شوند. L-Series نیز نسخه های KC، IEC و UL دارد.
شباهت جریان و قدرت قطع دو کلید به معنی یکسان بودن Certification و کاربرد مجاز آن ها نیست.
کلید مینیاتوری LS برای AC و DC
برخی MCBهای LS برای AC و برخی برای DC یا هر دو کاربرد Rating مشخص دارند.
Rating ولتاژ DC را نباید از روی Rating AC حدس زد. تعداد پل مورد نیاز در مدار DC و Voltage per Pole باید دقیقا مطابق دیتاشیت همان کد بررسی شود.
L-Series جدید به طور مشخص لاین آپ AC و DC دارد و BK63H نیز کدهای مرتبط با کاربرد DC در اسناد رسمی LS دارد.
راهنمای انتخاب کلید مینیاتوری ال اس
مرحله اول تعیین جریان طراحی مدار و سطح مقطع کابل است. Rated Current کلید باید از هادی و بار مطابق اصول طراحی حفاظت کند.
در مرحله دوم تعداد پل مشخص شود؛ 1P، 2P، 3P، 4P یا ساختار دارای Neutral بسته به مدار انتخاب می شود.
سپس ولتاژ AC یا DC و استاندارد مورد نیاز تعیین شود. برای پروژه IEC، UL یا KC ممکن است Part Numberهای متفاوتی لازم باشند.
Breaking Capacity باید حداقل با جریان اتصال کوتاه احتمالی در محل نصب هماهنگ باشد. انتخاب 6kA یا 10kA صرفا بر اساس قیمت مناسب نیست.
در مرحله آخر منحنی B، C، D یا K با توجه به Inrush Current و شرایط Fault Loop انتخاب شود.
| نیاز پروژه |
خانواده قابل بررسی |
| MCB عمومی تا 63A و 6kA | BKN |
| MCB تا 63A با 10kA | BKN-b / BK63H بسته به پروژه |
| استاندارد UL489 | BK63HU یا مدل L-Series UL مناسب |
| نسل جدید برای پروژه AC/DC | L-Series |
| نیاز به جریان بالاتر از 63A در خانواده MCB | بررسی L-Series تا 100A، مدل محور |
نصب کلید مینیاتوری LS
بیشتر مدل های MCB ال اس برای نصب ماژولار روی ریل 35mm DIN طراحی شده اند.
سطح مقطع سیم، گشتاور بستن Terminal و جهت اتصال باید مطابق دستورالعمل کد محصول رعایت شود.
در مدل Dual Terminal باید هادی در محل صحیح Lug یا Screw قرار گیرد و از قرار دادن نامناسب دو هادی با سطح مقطع متفاوت در یک ترمینال خودداری شود مگر سازنده آن ترکیب را مجاز اعلام کرده باشد.
اگر چند MCB کنار هم و با بار بالا نصب شده اند، اثر دمای داخل تابلو و Derating احتمالی نیز باید بررسی شود.
قیمت کلید مینیاتوری ال اس
قیمت MCB ال اس به سری، تعداد پل، جریان نامی، Curve، قدرت قطع و استاندارد بستگی دارد.
برای مثال کلید 1P 16A با 6kA از نظر ساختار و قیمت با 3P 32A با 10kA یا مدل UL489 یکسان نیست.
وجود Accessory مانند AX، AL، SHT یا UVT نیز باید جداگانه در هزینه مجموعه لحاظ شود.
برای دریافت قیمت دقیق بهتر است کد محصول یا حداقل تعداد پل، آمپراژ، Curve، قدرت قطع، ولتاژ و استاندارد مورد نیاز اعلام شود.
سوالات متداول کلید مینیاتوری ال اس
کلید مینیاتوری LS چه حفاظتی ایجاد می کند؟
MCBهای اصلی LS برای حفاظت در برابر اضافه بار و اتصال کوتاه طراحی شده اند.
قدرت قطع BKN چقدر است؟
سری BKN استاندارد تا 63A با قدرت قطع 6kA در مدل های مربوط ارائه می شود.
قدرت قطع BKN-b چقدر است؟
BKN-b خانواده High Rupturing Capacity با قدرت قطع 10kA است.
BK63H چند آمپر است؟
لاین آپ رسمی BK63H جریان های نامی 1 تا 63A را پوشش می دهد.
BK63H چند پل دارد؟
BK63H در نسخه های 1P، 2P، 3P و 4P ارائه می شود.
تفاوت BK63H و BK63HU چیست؟
BK63HU مدل دارای استاندارد UL489 است و لاین آپ آن با BK63H متفاوت است. استاندارد و Rating دقیق باید مطابق پروژه انتخاب شوند.
L-Series ال اس چیست؟
نسل جدید MCBهای LS ELECTRIC برای کاربردهای AC/DC است که لاین آپ IEC، KC و UL، جریان تا 100A و Curveهای مختلف دارد.
تفاوت تیپ B، C و D چیست؟
تفاوت اصلی در محدوده عملکرد لحظه ای مغناطیسی و تحمل جریان هجومی است. انتخاب باید بر اساس نوع بار و محاسبات حفاظتی انجام شود.
آیا کلید مینیاتوری LS برای DC مناسب است؟
بعضی مدل ها Rating رسمی DC دارند. ولتاژ و تعداد پل مجاز DC باید از مشخصات همان Part Number بررسی شود.
برای خرید MCB ال اس چه اطلاعاتی لازم است؟
تعداد پل، جریان نامی، ولتاژ AC یا DC، Curve، قدرت قطع مورد نیاز، استاندارد و در صورت نیاز نوع Accessory باید مشخص شوند.
راهنمای خرید و قیمت کلید مینیاتوری ال اس
برای خرید کلید مینیاتوری ال اس ابتدا جریان نامی، تعداد پل و قدرت قطع مورد نیاز مشخص شود. BKN برای کاربردهای تا 63A و 6kA، BKN-b و BK63H برای ظرفیت قطع بالاتر در مدل های مربوط و L-Series برای پروژه های جدید با دامنه گسترده AC/DC قابل بررسی هستند. Curveهای B، C، D و در برخی خانواده ها K باید متناسب با جریان هجومی بار و الزامات حفاظت انتخاب شوند. برای پروژه های UL نیز BK63HU یا مدل مناسب L-Series باید بر اساس استاندارد مورد نیاز بررسی شود.
