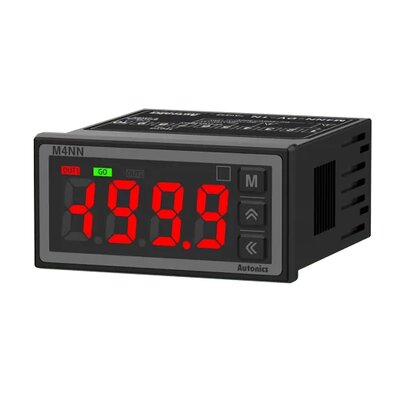

پنل متر آتونیکس M4NN یا Autonics M4NN Compact Digital Panel Meter یک نمایشگر و اندازه گیر دیجیتال کامپکت برای تابلوهای برق و سیستم های کنترل صنعتی است. این خانواده برای اندازه گیری مستقیم ولتاژ DC، جریان DC، ولتاژ AC و جریان AC طراحی شده و بسته به Part Number می تواند فقط نقش Indicator داشته باشد یا علاوه بر نمایش مقدار، خروجی مقایسه ای NPN یا PNP Open Collector نیز ارائه کند. نمایشگر 4 رقمی 7-Segment با ارتفاع کاراکتر 11mm، محدوده نمایش −1999 تا 9999، تغذیه 5–24VDC، طراحی ایزوله ورودی و Power Supply و عمق نصب کوتاه از مهم ترین ویژگی های M4NN هستند. ابعاد جلویی 48×24mm باعث می شود این سری برای تابلوهایی که فضای نصب محدود دارند گزینه مناسبی باشد.
پنل متر آتونیکس M4NN چیست؟
M4NN یک Digital Panel Meter کوچک برای نمایش و مانیتور کردن سیگنال های الکتریکی است. بسته به مدل، مقدار Voltage یا Current را از ورودی دریافت و روی نمایشگر چهار رقمی نمایش می دهد.
نسخه های DC برای اندازه گیری مستقیم ولتاژ یا جریان DC طراحی شده اند. مدل های AC علاوه بر مقدار RMS یا AVG تعریف شده برای همان مدل، امکان نمایش Frequency را نیز دارند.
در نسخه های دارای خروجی، M4NN می تواند مقدار اندازه گیری شده را با Set Value مقایسه و خروجی OUT1، GO و OUT2 را به مدار کنترل منتقل کند.
ابعاد کامپکت 48×24mm
ابعاد جلویی سری M4NN برابر 48×24mm است. این اندازه در مقایسه با پنل مترهای بزرگ تر فضای کمی روی در تابلو اشغال می کند.
Autonics عمق پشت پنل این سری را حدود 46mm اعلام کرده است. عمق کم برای تابلوهایی با فضای داخلی محدود یا تعداد زیاد Instrument مزیت مهمی محسوب می شود.
هنگام جایگزینی یک Panel Meter قدیمی باید علاوه بر ابعاد جلو، Panel Cut-Out و عمق موجود پشت در تابلو نیز بررسی شوند.
نمایشگر 4 رقمی LED
M4NN از نمایشگر 4Digit 7-Segment LED استفاده می کند و ارتفاع کاراکترها 11mm است.
حداکثر Display Range برابر −1999 تا 9999 است. محل Decimal Point نیز متناسب با کاربرد و Range قابل تنظیم است.
نمایش اعداد منفی امکان استفاده سری را برای ورودی های Bipolar DC یا Scaleهای مهندسی منفی و مثبت فراهم می کند.
چهار نوع ورودی اصلی M4NN
Autonics چهار خانواده ورودی اصلی برای M4NN ارائه کرده است. کد DV برای DC Voltage و DA برای DC Current استفاده می شود.
کد AV مربوط به AC Voltage و AA برای AC Current است. انتخاب خانواده ورودی باید پیش از خرید مشخص شود و ورودی یک مدل به صورت عمومی بین AC و DC قابل تغییر نیست.
| کد ورودی |
نوع اندازه گیری |
کاربرد |
| DV | DC Voltage | ولت متر DC و سیگنال ولتاژی |
| DA | DC Current | آمپرمتر DC و 4–20mA |
| AV | AC Voltage / Frequency | ولت متر AC و فرکانس |
| AA | AC Current / Frequency | آمپرمتر AC و فرکانس |
ورودی DC Voltage در مدل M4NN-DV
خانواده M4NN-DV برای اندازه گیری DC Voltage طراحی شده است و چند Range مختلف در یک مدل قابل انتخاب هستند.
رنج های رسمی شامل ±600V، ±200V، ±100V، ±20V، ±10V، ±2V، ±1V و ±200mV هستند.
وجود رنج های میلی ولت و ولتاژ بالا باعث می شود همین خانواده برای کاربردهای Instrumentation تا تابلوهای DC مناسب باشد.
ورودی DC Current در مدل M4NN-DA
مدل های M4NN-DA برای اندازه گیری DC Current استفاده می شوند.
رنج های رسمی شامل ±5A، ±2A، ±1A، ±200mA، ±100mA، ±20mA، 4–20mA، ±10mA و ±2mA هستند.
وجود ورودی 4–20mA باعث می شود M4NN-DA علاوه بر آمپرمتر، برای نمایش Process Value خروجی ترانسمیترها نیز قابل استفاده باشد.
ورودی AC Voltage در مدل M4NN-AV
خانواده M4NN-AV برای اندازه گیری AC Voltage و Frequency طراحی شده است.
رنج های رسمی شامل 0–600V، 0–250V، 0–110V، 0–50V، 0–20V، 0–10V، 0–2V و 0–1V هستند.
این مدل در تابلوهای توزیع، تجهیزات تست و سیستم هایی که نمایش ولتاژ AC و فرکانس لازم است کاربرد دارد.
ورودی AC Current در مدل M4NN-AA
M4NN-AA برای اندازه گیری جریان AC و Frequency استفاده می شود.
رنج های رسمی شامل 0–5A، 0–2.5A، 0–1A، 0–500mA، 0–250mA، 0–100mA و 0–50mA هستند.
ورودی 5A امکان استفاده در مدارهای متناسب با Secondary برخی CTها را فراهم می کند؛ تطبیق دقیق جریان و مشخصات CT باید در طراحی بررسی شود.
اندازه گیری فرکانس در مدل های AC
مدل های AV و AA علاوه بر Voltage یا Current، قابلیت Frequency Measurement دارند.
محدوده اندازه گیری فرکانس از 0.1Hz تا 9999Hz است و محل Decimal Point بر اساس Range قابل تغییر خواهد بود.
این قابلیت باعث می شود در برخی تابلوها نیازی به Frequency Meter جداگانه وجود نداشته باشد.
مدل Indicator بدون خروجی
بعضی Part Numberهای M4NN فقط برای نمایش مقدار طراحی شده اند و Output مقایسه ای ندارند.
برای مثال کدهایی با ساختار M4NN-□□-1N به عنوان Indicator معرفی شده اند.
اگر هدف فقط مشاهده مقدار Voltage، Current یا Frequency است، نسخه بدون خروجی می تواند انتخاب ساده تری باشد.
خروجی NPN Open Collector
مدل های دارای خروجی NPN می توانند سیگنال های OUT1، GO و OUT2 را برای کنترل خارجی تولید کنند.
این خروجی ها می توانند برای اعلام Low، Normal یا High بودن مقدار نسبت به Set Value استفاده شوند.
برای نمونه M4NN-DA-11 یک مدل جریان DC با خروجی NPN Open Collector است.
خروجی PNP Open Collector
مدل های PNP نیز برای سیستم هایی ارائه می شوند که منطق ورودی یا کنترل آن ها با PNP سازگار است.
برای مثال M4NN-DV-12 یک مدل DC Voltage با خروجی PNP Open Collector برای OUT1، GO و OUT2 است.
انتخاب NPN یا PNP باید بر اساس ساختار ورودی PLC یا مدار کنترل انجام شود.
تغذیه 5–24VDC
Power Supply سری فعلی M4NN برابر 5–24VDC است.
این بازه گسترده امکان استفاده در سیستم های 5V، 12V یا 24VDC را فراهم می کند.
ورودی اندازه گیری و Power Supply در طراحی سری از یکدیگر ایزوله شده اند. این ویژگی استفاده چند M4NN با یک منبع DC مشترک را ساده تر می کند.
ایزولاسیون ورودی و تغذیه
یکی از نقاط قوت M4NN طراحی Isolated Input و Power Module است.
این ساختار باعث می شود چند Panel Meter بتوانند از یک Power Supply مشترک استفاده کنند بدون آنکه اتصال مستقیم Signal Ground محدودیت ایجاد کند.
با این حال Wiring و سطح عایقی مدار باید همچنان مطابق نقشه و محدودیت Voltage همان ورودی انجام شود.
Sampling و سرعت نمایش
در مدل های DC، Sampling Cycle رسمی حدود 50ms و Resolution داخلی A/D برابر 1/12000 است.
در مدل های AC، Sampling سریع تری متناسب با اندازه گیری AC استفاده می شود.
Display Cycle را می توان بین 0.1 تا 5.0s و با گام 0.1s تنظیم کرد تا نوسان عدد روی نمایشگر کنترل شود.
High/Low Limit Display Scale
M4NN امکان Scale کردن مقدار Display را دارد.
این قابلیت هنگام استفاده از سیگنال 4–20mA یا 1–5V اهمیت زیادی دارد، زیرا می توان مقدار الکتریکی را به واحد مهندسی مورد نظر تبدیل کرد.
برای مثال خروجی یک Transmitter می تواند روی نمایشگر به صورت فشار، سطح، دبی یا یک مقدار فرایندی دیگر نمایش داده شود.
نمایش Power Factor
سری M4NN قابلیت Power Factor Display نیز دارد و می تواند خروجی آنالوگ مبدل ضریب توان را Scale و نمایش دهد.
ورودی هایی مانند 1–5V یا 4–20mA می توانند برای نمایش مقدار ضریب توان در Range تعریف شده استفاده شوند.
در مدل های دارای خروجی، امکان استفاده از مقدار Scale شده برای عملکرد مقایسه ای نیز وجود دارد.
Peak Monitoring و Zero Adjustment
M4NN امکانات نرم افزاری دیگری مانند Peak Display Monitoring و Zero-Point Adjustment دارد.
Peak Monitoring برای مشاهده مقادیر بیشینه و کمینه در فرایند مفید است.
Zero Adjustment نیز برای اصلاح Offset ورودی و تنظیم نقطه صفر سیستم اندازه گیری استفاده می شود.
Plug/Socket Terminal Block
اتصال Terminal سری M4NN از نوع Plug/Socket است.
این ساختار تعمیر و تعویض Panel Meter را ساده می کند، زیرا می توان Connector را از بدنه جدا کرد بدون اینکه تمام سیم ها از ترمینال باز شوند.
در تابلوهایی با تعداد زیاد Meter، این موضوع زمان Maintenance را کاهش می دهد.
درجه حفاظت IP53
Protection Rating قسمت جلوی مدل های رسمی بررسی شده برابر IP53 است.
این سطح برای نصب روی در تابلو در محیط صنعتی عادی مناسب است، اما محصول برای شست وشوی مستقیم یا غوطه وری طراحی نشده است.
حفاظت کلی تابلو همچنان به آب بندی Cut-Out و شرایط نصب وابسته است.
شرایط محیطی M4NN
دمای کاری رسمی M4NN برابر −10…+50°C است.
دمای نگهداری −20…+60°C و رطوبت کاری و نگهداری 35…85%RH اعلام شده است.
شرایط محیطی باید بدون یخ زدگی و میعان باشد و Meter از منابع شدید Noise و Magnetic Field فاصله داشته باشد.
نمونه مدل های M4NN
| مدل |
اندازه گیری |
خروجی |
تغذیه |
| M4NN-DA-1N | DC Current | Indicator | 5–24VDC |
| M4NN-DA-11 | DC Current | NPN Open Collector | 5–24VDC |
| M4NN-DV-12 | DC Voltage | PNP Open Collector | 5–24VDC |
| M4NN-AV-12 | AC Voltage / Frequency | PNP Open Collector | 5–24VDC |
| M4NN-AA-11 | AC Current / Frequency | NPN Open Collector | 5–24VDC |
تفاوت M4NN با M4NS
M4NN و M4NS از نظر فرم ظاهری و ابعاد در یک کلاس کامپکت قرار می گیرند، اما سری و امکانات آن ها یکسان نیست.
M4NN نسل جدیدتر با Power Supply ایزوله 5–24VDC، ورودی های متنوع و خروجی NPN یا PNP قابل انتخاب است.
در Replacement باید Input Range، Power Supply، Terminal و Output Type هر دو مدل جداگانه تطبیق داده شوند.
تفاوت M4NN و MT4N
هر دو محصول Digital Panel Meter هستند، اما ابعاد و عمق نصب آن ها متفاوت است.
Autonics اعلام کرده عمق پشت پنل M4NN نسبت به MT4N به شکل محسوسی کاهش یافته و برای نصب های فشرده مناسب تر است.
نوع ورودی، خروجی، Wiring و امکانات تنظیم نیز باید هنگام جایگزینی جداگانه بررسی شوند.
کاربردهای پنل متر آتونیکس M4NN
اندازه گیری ولتاژ DC
اندازه گیری جریان DC
اندازه گیری ولتاژ AC
اندازه گیری جریان AC
نمایش فرکانس
نمایش سیگنال 4–20mA
تابلو برق توزیع
نمایش Process Value
راهنمای انتخاب پنل متر M4NN
اولین مرحله تعیین نوع کمیت است. برای DC Voltage مدل DV، برای DC Current مدل DA، برای AC Voltage مدل AV و برای AC Current مدل AA انتخاب می شود.
سپس رنج واقعی Signal بررسی شود. برای مثال ورودی 4–20mA، ±10V یا 0–600VAC نیازمند انتخاب Input Setting متناسب است.
مرحله بعد مشخص کردن نیاز به Output است. اگر فقط Display لازم باشد، نسخه Indicator کافی است.
در صورتی که Alarm یا Compare Output نیاز باشد، مدل NPN یا PNP متناسب با PLC انتخاب شود.
Power Supply سری 5–24VDC است و باید یک منبع DC مناسب برای Panel Meter در تابلو در نظر گرفته شود.
در نهایت Cut-Out، عمق نصب، IP53 قسمت جلو، Frequency Function و نیاز به Scaling بررسی شوند.
| پارامتر |
مشخصات M4NN |
| نوع | Compact Digital Panel Meter |
| ابعاد جلو | 48×24mm |
| Display | 4Digit 7-Segment LED |
| ارتفاع کاراکتر | 11mm |
| Display Range | −1999…9999 |
| Input | DC Voltage / DC Current / AC Voltage / AC Current |
| Frequency | 0.1…9999Hz در مدل های AC |
| Output | Indicator / NPN / PNP بسته به مدل |
| Power Supply | 5–24VDC |
| Sampling Resolution | 1/12000 در مدل های DC |
| Protection | IP53 قسمت جلو |
| دمای کاری | −10…+50°C |
نکات نصب و سیم بندی
نوع Input باید پیش از Wiring از روی Part Number بررسی شود. اتصال Voltage به ترمینال Current یا برعکس می تواند باعث خطا یا آسیب شود.
برای ورودی های کم سطح و 4–20mA بهتر است کابل Signal از خطوط قدرت و کابل خروجی VFD فاصله داشته باشد.
Power Supply باید داخل محدوده 5–24VDC باشد و Grounding و Shielding مطابق ساختار تابلو انجام شوند.
در مدل های خروجی NPN یا PNP، Common و Logic ورودی PLC نیز باید با نوع Output انتخاب شده سازگار باشند.
قیمت پنل متر آتونیکس M4NN
قیمت M4NN به نوع Input و Output مدل بستگی دارد. نسخه Indicator، مدل NPN و مدل PNP Part Numberهای متفاوتی دارند.
خانواده ورودی DV، DA، AV یا AA نیز باید هنگام استعلام قیمت اعلام شود.
برای Replacement بهتر است کد کامل Panel Meter، نوع Signal، Range واقعی و عکس Wiring فعلی ارسال شود.
سوالات متداول پنل متر آتونیکس M4NN
M4NN چه نوع پنل متری است؟
M4NN یک Compact Digital Panel Meter با ورودی های مختلف Voltage و Current است.
ابعاد پنل متر M4NN چقدر است؟
ابعاد جلویی سری 48×24mm و عمق پشت پنل حدود 46mm است.
M4NN چه ورودی هایی دارد؟
بسته به مدل DC Voltage، DC Current، AC Voltage یا AC Current قابل اندازه گیری است.
آیا M4NN ورودی 4–20mA دارد؟
بله. مدل های DC Current دارای Range رسمی 4–20mA هستند.
آیا M4NN فرکانس را نمایش می دهد؟
مدل های AC قابلیت Frequency Measurement از حدود 0.1 تا 9999Hz دارند.
خروجی M4NN چیست؟
بسته به مدل بدون خروجی، NPN Open Collector یا PNP Open Collector است.
ولتاژ تغذیه M4NN چقدر است؟
Power Supply سری فعلی برابر 5–24VDC است.
رنج نمایش M4NN چقدر است؟
محدوده Display برابر −1999 تا 9999 است.
درجه حفاظت M4NN چقدر است؟
قسمت جلویی مدل های رسمی بررسی شده دارای Protection Rating برابر IP53 است.
برای خرید M4NN چه اطلاعاتی لازم است؟
نوع AC یا DC، Voltage یا Current بودن ورودی، Range، نیاز به NPN یا PNP Output و کاربرد Scaling باید مشخص شوند.
راهنمای خرید و قیمت پنل متر آتونیکس M4NN
برای خرید پنل متر آتونیکس M4NN ابتدا باید نوع کمیت اندازه گیری مشخص شود. کد DV برای ولتاژ DC، DA برای جریان DC، AV برای ولتاژ AC و AA برای جریان AC استفاده می شود. سپس Range ورودی مانند 4–20mA، ±10V، 0–600VAC یا 0–5A انتخاب می شود. در مرحله بعد مشخص شود فقط Indicator نیاز است یا خروجی مقایسه ای NPN یا PNP برای PLC و مدار کنترل لازم است. تغذیه سری 5–24VDC است و فضای نصب 48×24mm، عمق پشت پنل، IP53 و امکانات Scaling نیز باید بررسی شوند.
