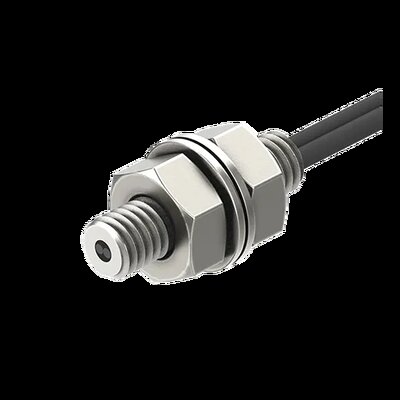

فیبر نوری آتونیکس FD یا Autonics FD Fiber Optic Unit برای تشخیص اجسام از یک سمت ماشین و با روش Diffuse Reflective استفاده می شود. در این ساختار، نور از Head فیبر به Target تابیده می شود و بخشی از نور بازتاب شده دوباره از طریق Fiber به Amplifier برمی گردد. آمپلی فایر شدت نور را پردازش کرده و بر اساس Threshold تنظیم شده خروجی کنترلی ایجاد می کند. سری FD برای تشخیص قطعات کوچک، کنترل حضور، تجهیزات مونتاژ، بسته بندی و ماشین هایی که دسترسی به پشت Target وجود ندارد مناسب است. مدل های مختلف این خانواده از نظر Sensing Distance، Minimum Target، Bend Radius، مقاومت در برابر خمش و دمای محیط تفاوت زیادی دارند. نمونه های مهم شامل FD-420-05، FD-620-10، FD-620-10R، FD-620-13B، FD-620-10H و FD-620-15H1 هستند.
فیبر نوری FD آتونیکس چیست؟
FD یک Fiber Optic Unit است و بخش الکترونیکی سیستم محسوب نمی شود. این قطعه فقط نور را میان Amplifier و محل Detection انتقال می دهد.
خروجی NPN یا PNP، سرعت پاسخ، Teaching و Timer توسط Amplifier تعیین می شوند. بنابراین این مشخصات نباید به خود Fiber FD نسبت داده شوند.
انتخاب صحیح باید بر اساس ترکیب Fiber و Amplifier انجام شود. یک مدل FD ممکن است با BF5، BF4 یا Amplifierهای مشخص دیگر Distance متفاوتی داشته باشد.
روش Diffuse Reflective در سری FD
در Diffuse Reflective فرستنده و گیرنده در یک سمت Target قرار دارند. نور به سطح جسم تابیده می شود و بازتاب آن توسط Fiber دریافت می شود.
مزیت این ساختار نصب ساده تر نسبت به Through-beam است، زیرا دسترسی به سمت مقابل جسم لازم نیست.
در مقابل، رنگ، جنس، زاویه و Reflectivity سطح Target می توانند روی مقدار نور بازگشتی تاثیر بگذارند. بنابراین Setting واقعی روی ماشین اهمیت زیادی دارد.
مدل های مهم فیبر نوری FD آتونیکس
| مدل |
برد مرجع |
حداقل Target |
شعاع خمش |
دمای محیط |
| FD-420-05 |
40mm |
Ø0.03mm |
R15 |
−40…+70°C |
| FD-420-05R |
35mm |
Ø0.0125mm |
R1 |
−40…+60°C |
| FD-620-10 |
120mm |
Ø0.03mm |
R25 |
−40…+70°C |
| FD-620-10R |
130mm |
Ø0.04mm |
R1 |
−40…+60°C |
| FD-620-13B |
100mm |
Ø0.0125mm |
R5 |
−40…+60°C |
| FD-620-10H |
300mm |
Ø0.08mm |
R25 |
−40…+105°C |
| FD-620-15H1 |
275mm |
Ø0.08mm |
R35 |
−40…+150°C |
FD-620-10؛ مدل استاندارد پرکاربرد
FD-620-10 یکی از مدل های استاندارد سری FD است. این محصول Head نوع Bolt Type دارد و Sensing Distance مرجع آن 120mm اعلام شده است.
حداقل Target رسمی Ø0.03mm، کابل 2m، قابلیت Free Cut و Bend Radius برابر R25 از مشخصات اصلی این مدل هستند.
محدوده دمای کاری آن −40…+70°C است. Distance رسمی این مدل بر اساس Red LED سری BF4 تعریف شده و در Amplifierهای دیگر می تواند تغییر کند.
FD-620-10R؛ مدل Flexible با R1
FD-620-10R برای مسیرهایی طراحی شده که Fiber باید با شعاع بسیار کوچک خم شود. Bend Radius این مدل فقط R1 است.
Autonics در این مدل از ساختار Flexible Multi-core استفاده می کند که تغییر شدت نور هنگام خم شدن را کاهش می دهد.
برد مرجع 130mm و Minimum Target برابر Ø0.04mm است. این Distance در صفحه رسمی بر اساس BF5 Series ثبت شده است.
FD-620-13B؛ Fiber مقاوم در برابر خمش
FD-620-13B شعاع خمش R5 دارد و برای محل هایی که Cable بارها خم می شود مناسب تر از Fiber استاندارد است.
ساختار Break-resistant شامل تعداد زیادی Fiber ظریف مستقل است و مقاومت بالاتری در برابر تکرار خمش ایجاد می کند.
Sensing Distance این مدل 100mm و حداقل Target برابر Ø0.0125mm است. این مقدار Minimum Target برای تشخیص اجسام بسیار کوچک مناسب است.
FD-420-05 و FD-420-05R
مدل FD-420-05 یک Fiber Reflective کامپکت با برد مرجع 40mm و Minimum Target برابر Ø0.03mm است.
شعاع خمش آن R15 و دمای کاری −40…+70°C است. Adapter نیز برای این مدل در مشخصات رسمی ذکر شده است.
مدل FD-420-05R برد کمی کمتر برابر 35mm دارد، اما Minimum Target آن Ø0.0125mm و Bend Radius برابر R1 است.
در نتیجه مدل R برای مسیرهای نصب بسیار محدود و قطعات بسیار کوچک گزینه تخصصی تری محسوب می شود.
FD-320-F1؛ مدل کامپکت دیگر سری FD
FD-320-F1 نیز در لاین آپ Fiber Optic Units آتونیکس دیده می شود و از نوع Diffuse Reflective است.
فاصله مرجع آن 60mm، Minimum Target برابر Ø0.03mm و Bend Radius برابر R10 است.
کابل 2m، Free Cut و دمای کاری −40…+70°C از مشخصات این مدل هستند. Adapter نیز در مشخصات رسمی آن ذکر شده است.
مدل های دمای بالا FD
Autonics برای محیط هایی که Temperature محل Detection بالاتر از شرایط استاندارد است، مدل های Heat-resistant ارائه می کند.
FD-620-10H در محدوده −40…+105°C کار می کند و Sensing Distance مرجع آن 300mm است.
FD-620-15H1 تحمل دما تا +150°C دارد و Distance مرجع آن 275mm اعلام شده است.
دمای بالای Fiber به معنی امکان نصب Amplifier در همان محیط نیست. Amplifier باید طبق دمای مجاز خودش در محل مناسب قرار گیرد.
برد تشخیص در سری FD
Distance در Fiber Reflective به Amplifier، رنگ نور، نوع Target و Reflectivity سطح وابسته است. بنابراین اعداد جدول مقادیر مرجع شرایط رسمی هستند.
برای مثال در FD-620-10 مقدار 120mm بر اساس Red LED سری BF4 تعریف شده است و Autonics برای Green LED مقدار کمتری را اعلام می کند.
در مدل FD-620-10R، Distance مرجع بر اساس BF5 Series ارائه شده است. بنابراین حتی در یک خانواده FD نیز مبنای اندازه گیری مدل ها می تواند متفاوت باشد.
نکته مهم:
Sensing Distance اعلام شده برای یک FD را بدون بررسی Amplifier و Target واقعی به ماشین دیگری تعمیم ندهید.
Minimum Target در مدل های FD
یکی از مزیت های سری FD امکان تشخیص Targetهای بسیار کوچک است. Minimum Target در مدل های مختلف از Ø0.08mm تا Ø0.0125mm متفاوت است.
برای مثال FD-620-13B و FD-420-05R مقدار Ø0.0125mm دارند، در حالی که FD-620-10 مقدار Ø0.03mm ارائه می کند.
Autonics تاکید می کند که Minimum Target در شرایط Max Sensitivity اندازه گیری شده و Distance آن با Rated Sensing Distance یکسان نیست.
Flexible و Break-resistant چه تفاوتی دارند؟
Flexible Fiber برای مسیری مناسب است که کابل باید با Radius بسیار کوچک نصب شود. نمونه FD-620-10R با R1 در این گروه قرار می گیرد.
Break-resistant Fiber برای کاربردهای دارای خمش تکراری طراحی می شود. ساختار آن شامل تعداد زیادی Fiber ظریف مستقل است.
این نوع برای تجهیزاتی مانند Robot Hand و مکانیزم های متحرک مناسب تر است. FD-620-13B با R5 نمونه ای از این کاربرد است.
Free Cut در فیبر نوری FD
بسیاری از مدل های FD از نوع Free Cut هستند و کابل را می توان برای هماهنگی با طول ماشین کوتاه کرد.
برش باید با Cutter مناسب مانند FC-3 انجام شود تا سطح انتهایی Fiber صاف باقی بماند.
Autonics اعلام می کند وضعیت سطح Cut می تواند Sensing Distance را تا حدود 20% کاهش دهد. بعد از کوتاه کردن کابل باید Sensitivity مجدد تنظیم شود.
اهمیت Bend Radius
شعاع خمش میان مدل های FD اختلاف زیادی دارد. مقدارهایی مانند R1، R5، R10، R15، R25 و R35 در مدل های مختلف دیده می شوند.
Fiber نباید کمتر از Radius اعلام شده خم شود. خمش بیش از حد می تواند مقدار نور انتقالی را کاهش دهد یا باعث شکست داخلی شود.
اگر کابل در بخش متحرک ماشین نصب می شود، فقط Radius کافی نیست و مقاومت در برابر خمش تکراری نیز باید بررسی شود.
FD و آمپلی فایر BF5
برخی مدل های FD مانند FD-620-10R بر اساس BF5 Series مشخص شده اند و صفحات رسمی آن ها BF5 را در بخش Used Together With نمایش می دهند.
BF5 امکان انتخاب چند Response Mode، نور قرمز، سبز یا آبی و خروجی NPN یا PNP را فراهم می کند.
با توجه به وضعیت توقف تدریجی BF5، برای پروژه جدید باید Availability و خانواده جدیدتر BFN نیز بررسی شوند.
FD و آمپلی فایر BF4
برای بسیاری از مدل های استاندارد FD، Sensing Distance رسمی بر اساس Red LED سری BF4 اعلام شده است.
Autonics در مشخصات مدل هایی مانند FD-620-10، FD-620-13B و FD-420-05 تاثیر Green LED و BF3RX را نیز توضیح داده است.
بنابراین تغییر Amplifier می تواند Range را تغییر دهد و جایگزینی باید با جدول رسمی همان Fiber انجام شود.
تفاوت FD و FT آتونیکس
مهم ترین تفاوت روش Detection است. FT از Through-beam استفاده می کند و به نصب فرستنده و گیرنده در دو سمت نیاز دارد.
FD از Diffuse Reflective استفاده می کند و از یک سمت Target نصب می شود. این ویژگی در ماشین هایی که دسترسی به پشت قطعه وجود ندارد مزیت مهمی است.
Through-beam معمولا تاثیر کمتری از رنگ Target می گیرد، اما FD نصب ساده تری دارد. انتخاب باید بر اساس ساختار مکانیکی پروژه انجام شود.
تفاوت FD و GD
هر دو خانواده در بخش Reflective Fiber Optic Units آتونیکس قرار می گیرند، اما طراحی Head و زیرسری های آن ها متفاوت است.
برای Replacement بین FD و GD نباید فقط برد Detection بررسی شود. ابعاد Head، Mounting، Radius و شرایط محیطی باید تطبیق داده شوند.
کاربردهای فیبر نوری FD آتونیکس
تشخیص قطعات کوچک
کنترل حضور محصول
ماشین بسته بندی
مونتاژ قطعات الکترونیکی
Robot Hand
فضای دارای خمش زیاد
محیط های دمای بالا
تشخیص از یک سمت
راهنمای انتخاب فیبر نوری FD آتونیکس
ابتدا بررسی شود که Diffuse Reflective برای Target مناسب است. رنگ و جنس سطح جسم نباید تغییرات شدید و غیرقابل کنترل ایجاد کنند.
سپس Sensing Distance واقعی تعیین شود. بهتر است Fiber در مرز حداکثر Distance مرجع کار نکند و Margin مناسب وجود داشته باشد.
برای Targetهای بسیار کوچک، Minimum Target مدل بررسی شود. FD-620-13B و FD-420-05R برای اجسام بسیار کوچک گزینه های مهم هستند.
مسیر کابل مرحله بعدی است. در مسیر فشرده R1، در خمش تکراری مدل Break-resistant و در مسیر عمومی R25 قابل بررسی است.
در محیط گرم باید مدل H انتخاب شود و Temperature واقعی محل Head اندازه گیری شود. عدد +150°C فقط به مدل مربوط تعلق دارد.
در نهایت Amplifier بررسی شود. BF5 و BF4 می توانند Distance متفاوتی برای یک Fiber ایجاد کنند و Replacement باید بر اساس Part Number انجام شود.
| پارامتر انتخاب |
گزینه های قابل بررسی |
| روش تشخیص | Diffuse Reflective |
| Distance | وابسته به Fiber، Amplifier و Target |
| Minimum Target | از Ø0.0125mm در مدل های مربوط |
| Bend Radius | R1 / R5 / R10 / R15 / R25 / R35 |
| نوع Fiber | Standard / Flexible / Break-resistant / Heat-resistant |
| Amplifier | BF5 / BF4 بسته به مدل و شرایط |
نصب فیبر نوری FD
Head باید به سمت سطح Target و با زاویه مناسب نصب شود. تغییر زاویه می تواند مقدار نور بازگشتی را به شکل قابل توجهی تغییر دهد.
اگر سطح Target براق است، بازتاب مستقیم ممکن است باعث Saturation شود. تغییر زاویه Head یا تنظیم Amplifier می تواند Detection را پایدارتر کند.
Fiber نباید کمتر از Radius مجاز خم شود و در بخش های متحرک باید مدل مقاوم در برابر خمش استفاده شود.
پس از نصب، Teaching یا Sensitivity با Target واقعی انجام شود و رنگ ها و وضعیت های مختلف محصول در تست لحاظ شوند.
قیمت فیبر نوری آتونیکس FD
قیمت فیبر نوری FD به Part Number، نوع Fiber، Distance، Minimum Target، Bend Radius و تحمل دمایی وابسته است.
یک مدل استاندارد FD-620-10 با مدل Flexible R1 یا Heat-resistant تا +150°C ساختار و قیمت متفاوتی دارد.
Amplifier نیز معمولا جداگانه خریداری می شود. بنابراین برای سیستم کامل باید هزینه Fiber Unit و Amplifier با یکدیگر بررسی شوند.
برای Replacement بهتر است کد Fiber فعلی و Amplifier روی دستگاه اعلام شوند تا مدل جایگزین از نظر مکانیکی و نوری تطبیق داده شود.
سوالات متداول فیبر نوری آتونیکس FD
سری FD آتونیکس چه نوع Fiber است؟
FD یک Fiber Optic Unit از نوع Diffuse Reflective است و جسم را از یک سمت تشخیص می دهد.
برد FD-620-10 چقدر است؟
برد مرجع رسمی آن 120mm است که بر اساس Red LED سری BF4 تعریف شده است.
کدام مدل برای مسیر بسیار منعطف مناسب است؟
FD-620-10R و FD-420-05R با Bend Radius برابر R1 برای مسیرهای بسیار محدود مناسب هستند.
کدام مدل برای خمش تکراری مناسب است؟
FD-620-13B با ساختار Break-resistant و R5 برای کاربردهای دارای خمش تکراری قابل بررسی است.
آیا FD برای دمای بالا وجود دارد؟
بله. FD-620-10H تا +105°C و FD-620-15H1 تا +150°C کار می کنند.
آیا سری FD خروجی NPN یا PNP دارد؟
خیر. FD فقط Fiber Optic Unit است و نوع خروجی توسط Amplifier مشخص می شود.
آیا کابل FD قابل کوتاه شدن است؟
بسیاری از مدل ها Free Cut هستند، اما کیفیت برش می تواند Distance را تا حدود 20% کاهش دهد.
FD و FT چه تفاوتی دارند؟
FD از نوع Diffuse Reflective و نصب یک طرفه است، اما FT از Through-beam و نصب دو طرفه استفاده می کند.
آیا FD با BF5 کار می کند؟
بعضی مدل های FD مانند FD-620-10R رسما با BF5 مشخص شده اند؛ برای سایر مدل ها باید Part Number و Distance بررسی شود.
قیمت FD آتونیکس به چه عواملی بستگی دارد؟
مدل، برد، Minimum Target، نوع Fiber، Bend Radius، مقاومت حرارتی و وضعیت موجودی روی قیمت اثر دارند.
