تجهیزات جانبی کلید هوایی ال اس مجموعه قطعات کنترلی، حفاظتی، مکانیکی و ارتباطی هستند که قابلیت های ACBهای LS ELECTRIC سری Susol و Metasol را تکمیل می کنند. کلید هوایی بدون Accessories مناسب می تواند حفاظت پایه و قطع و وصل مدار را انجام دهد، اما در یک تابلو صنعتی معمولا نیازهایی مانند فرمان باز و بسته از راه دور، شارژ خودکار فنر، Trip در افت ولتاژ، اعلام وضعیت ON/OFF، تشخیص Trip واقعی، نمایش موقعیت Connected/Test/Disconnected و هماهنگی با PLC یا سیستم مانیتورینگ نیز وجود دارد. LS برای این کاربردها تجهیزات مختلفی مانند Closing Coil، Shunt Trip Coil، Charging Motor، UVT، AX، AL، Cell Switch و Trip Relay ارائه می کند. انتخاب هر قطعه باید بر اساس Part Number دقیق ACB، Frame، تعداد پل، مدل ثابت یا کشویی و ولتاژ Control Circuit انجام شود.
انواع اصلی تجهیزات جانبی کلید هوایی LS
| نام فارسی |
نام رسمی / کد |
کاربرد |
| بوبین وصل | Closing Coil - CC | بستن ACB با فرمان الکتریکی |
| بوبین قطع | Shunt Trip / Shunt Coil - SHT | باز کردن کلید با فرمان خارجی |
| موتور شارژ فنر | Charging Motor - M | شارژ خودکار فنر Closing |
| رله آندر ولتاژ | Under Voltage Trip Device - UVT | Trip در افت ولتاژ |
| تأخیر دهنده آندر ولتاژ | UVT Time Delay Controller - UDC | ایجاد تأخیر زمانی قبل از Trip UVT |
| کنتاکت کمکی | Auxiliary Switch - AX | اعلام وضعیت مکانیکی کلید |
| کنتاکت خطا | Trip Alarm Switch - AL | اعلام Trip ناشی از عملکرد حفاظتی |
| دکمه ریست دستی خطا | Manual Reset Button - MRB | ریست مکانیکی نشانگر Trip |
| کنتاکت وضعیت قرارگیری | Cell Switch - CEL / CL | اعلام Connected / Test / Disconnected |
| قاب دور کلید | Door Frame - DF | تکمیل و پوشش محل نصب ACB روی درب تابلو |
| رله حفاظتی | Trip Relay / STU | حفاظت، تنظیم، اندازه گیری و ارتباط بسته به مدل |

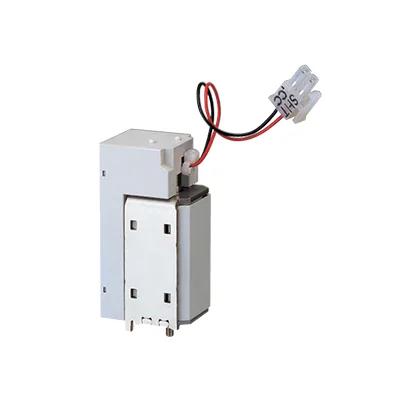

بوبین وصل کلید هوایی ال اس
Closing Coil که در کاتالوگ LS با کد CC شناخته می شود، برای بستن ACB با فرمان الکتریکی استفاده می شود. در حالت Electrical Closing، پس از شارژ شدن فنر مکانیزم، اعمال فرمان به Closing Coil باعث بسته شدن کلید می شود.
Closing Coil با ولتاژهای کنترلی مختلف عرضه می شود و نسخه مناسب باید دقیقا مطابق Control Voltage تابلو انتخاب شود. AC یا DC بودن و محدوده ولتاژ بخشی از مشخصات سفارش است.
بوبین وصل به تنهایی فنر را شارژ نمی کند. وظیفه شارژ فنر بر عهده Charging Motor است و Closing Coil فقط فرمان آزاد شدن مکانیزم برای Close را اجرا می کند.
بوبین قطع یا Shunt Trip
بوبین قطع با نام Shunt Trip Coil یا Shunt Coil شناخته می شود و در اسناد LS از علامت SHT استفاده می شود. با اعمال فرمان الکتریکی مناسب، این Coil مکانیزم کلید را آزاد کرده و ACB را باز می کند.
از Shunt Trip برای Emergency Stop، سیستم اعلام حریق، فرمان PLC، حفاظت خارجی و سیستم های کنترل مرکزی استفاده می شود.
در خانواده ACB علاوه بر Shunt Coil اصلی، گزینه Secondary یا Double Shunt Coil با عنوان SHT2 نیز در مدل های مربوط وجود دارد. این گزینه امکان ایجاد مسیر فرمان قطع اضافی را فراهم می کند.
موتور شارژ فنر کلید هوایی LS
موتور شارژ فنر یا Charging Motor وظیفه شارژ مکانیزم ذخیره انرژی Closing را بر عهده دارد. بعد از باز یا بسته شدن کلید، Motor می تواند فنر را مجددا شارژ کند تا ACB برای فرمان بعدی آماده باشد.
در تابلوهای دارای کنترل از راه دور، Motor Charging یکی از تجهیزات مهم است، زیرا بدون شارژ خودکار فنر امکان اجرای سیکل های فرمان الکتریکی مطابق طراحی محدود می شود.
LS در کنار Motor، تجهیز Charge Switch را نیز ارائه می کند. CS1 وضعیت شارژ فنر را در ساختار مربوط اعلام می کند و CS2 در نسخه مربوط برای ارتباط وضعیت شارژ استفاده می شود.
رله آندر ولتاژ UVT
Under Voltage Trip Device یا UVT برای باز کردن خودکار کلید هنگام افت ولتاژ Control Circuit استفاده می شود.
این Accessory داخل مکانیزم ACB نصب می شود و اگر ولتاژ از محدوده تعریف شده پایین تر بیاید، کلید را Trip می کند. همچنین تا زمانی که ولتاژ به محدوده لازم بازنگردد، امکان Close شدن عادی کلید محدود خواهد بود.
UVT در سیستم هایی مفید است که کار کردن تجهیزات در ولتاژ کم خطرناک است یا بعد از قطع و برگشت برق نباید کلید بدون فراهم شدن شرایط کنترل دوباره بسته شود.
تأخیر دهنده رله آندر ولتاژ UDC
در بعضی پروژه ها نباید هر افت ولتاژ کوتاه باعث Trip فوری ACB شود. برای این شرایط LS تجهیز UVT Time Delay Controller یا UDC را ارائه می کند.
این کنترلر به UVT اجازه می دهد Trip با تأخیر زمانی انجام شود. در مستندات رسمی نسل مربوط، گزینه های زمانی 0.5، 1، 1.5 و 3 ثانیه معرفی شده اند.
استفاده از UDC باید با الزامات فرآیند و Protection Philosophy شبکه هماهنگ باشد. تأخیر بیش از حد در افت ولتاژ می تواند برای بعضی بارها مناسب نباشد.
کنتاکت کمکی AX
Auxiliary Switch یا AX برای ارسال وضعیت مکانیکی ACB به مدار فرمان استفاده می شود. PLC، SCADA، چراغ سیگنال یا سیستم ATS می توانند از این کنتاکت ها برای تشخیص وضعیت کلید استفاده کنند.
LS برای بعضی مدل ها نسخه Standard، Extended و High Capacity کنتاکت کمکی ارائه می کند. تعداد کنتاکت های a و b به نسخه سفارش وابسته است.
AX با Trip Alarm متفاوت است. کنتاکت کمکی وضعیت کلید را نشان می دهد، در حالی که AL مشخص می کند Trip حفاظتی اتفاق افتاده است.
کنتاکت خطا AL با دکمه ریست دستی MRB
Trip Alarm Switch یا AL برای اعلام وقوع Trip حفاظتی استفاده می شود. در ساختار رسمی LS، این تجهیز در کنار Manual Reset Button یا MRB قابل سفارش است.
هنگامی که Trip Relay در اثر Fault عمل می کند، نشانگر مکانیکی MRB از سطح جلوی کلید بیرون می آید و AL نیز سیگنال الکتریکی مربوط به Trip را در اختیار مدار کنترل قرار می دهد.
LS تصریح می کند که MRB با عملکرد عادی OFF کلید فعال نمی شود و مربوط به Trip ناشی از عملکرد رله حفاظتی است. برای Close مجدد پس از چنین Tripی، MRB باید مطابق دستورالعمل Reset شود.
تفاوت AX و AL
| تجهیز |
اطلاعاتی که ارائه می کند |
| AX | وضعیت مکانیکی ON/OFF کلید |
| AL | وقوع Trip ناشی از عملکرد حفاظتی |
| MRB | نشانگر و Reset مکانیکی Trip |
کنتاکت وضعیت قرارگیری Cell Switch
در مدل Draw-out، کنتاکت وضعیت قرارگیری یا Cell Switch یکی از مهم ترین تجهیزات Cradle است. این قطعه وضعیت مکانیکی ACB نسبت به Cradle را به مدار کنترل منتقل می کند.
Cell Switch می تواند سه موقعیت اصلی CONNECTED، TEST و DISCONNECTED را تشخیص دهد. به کمک این سیگنال ها PLC یا SCADA می تواند تشخیص دهد Breaker واقعا در چه موقعیتی قرار دارد.
در اسناد LS، نسخه های 4C و 8C برای Cell Switch دیده می شوند. تعداد و ترکیب کنتاکت ها بر اساس نسخه و نسل ACB متفاوت است.
Cell Switch با Auxiliary Contact چه تفاوتی دارد؟
AX وضعیت ON یا OFF مکانیزم خود Breaker را نشان می دهد، اما Cell Switch موقعیت فیزیکی Breaker داخل Cradle را مشخص می کند.
برای مثال ممکن است ACB در وضعیت OFF باشد ولی داخل Cradle در حالت Connected قرار داشته باشد. به همین دلیل در تابلوهای Draw-out استفاده از AX و Cell Switch دو نوع اطلاعات متفاوت در اختیار سیستم کنترل قرار می دهد.
قاب دور کلید Door Frame
Door Frame یا DF همان قاب نصب اطراف محل عبور ACB از درب یا پنل تابلو است. این قطعه ظاهر محل نصب را تکمیل کرده و فاصله و مرز مکانیکی مناسبی در اطراف کلید ایجاد می کند.
Door Frame با Arc Cover یا Dust Cover یک قطعه نیست. Arc Cover به مدیریت فضای قوس و بخش Arc مربوط است، در حالی که Dust Cover برای حفاظت بیشتر در برابر گردوغبار طراحی می شود.
قاب مناسب باید متناسب با Frame و ابعاد ACB انتخاب شود و نمی توان DF یک فریم را برای فریم دیگر بدون تطبیق ابعادی استفاده کرد.
رله حفاظتی کلید هوایی LS
Trip Relay مهم ترین بخش حفاظتی هوشمند ACB است. در اسناد جدید LS برای خانواده Susol و Metasol اصطلاح STU نیز در Manual و Product Finder استفاده می شود و در اسناد قدیمی تر اصطلاح OCR یا Over Current Relay نیز دیده می شود.
بسته به نوع رله، حفاظت های Long-Time، Short-Time، Instantaneous و Ground Fault قابل تنظیم هستند. مدل های پیشرفته قابلیت اندازه گیری، ثبت خطا، تحلیل و ارتباط را نیز ارائه می کنند.
Trip Relay صرفا یک Accessory ساده مانند AX نیست و انتخاب نوع آن باید در زمان سفارش ACB با توجه به Protection Study پروژه انجام شود.
حفاظت های اصلی Trip Relay
L
حفاظت اضافه بار با تأخیر طولانی
S
اتصال کوتاه با تأخیر تنظیم پذیر
I
قطع لحظه ای اتصال کوتاه شدید
G
حفاظت خطای زمین در مدل مربوط
تجهیزات تکمیلی دیگر کلید هوایی LS
علاوه بر تجهیزات اصلی این دسته، LS مجموعه گسترده تری برای ACB ارائه می کند. Ready-to-Close Switch وضعیت آماده بودن مکانیزم برای Close را اعلام می کند و Counter تعداد عملیات کلید را ثبت می کند.
Remote Reset Switch برای Reset از راه دور در مدل مربوط و Mechanical Interlock برای جلوگیری از وصل همزمان چند ACB استفاده می شود.
Safety Shutter، Safety Shutter Lock، Miss Insertion Preventive Device، Door Interlock، Mechanical Operation Contact و Position Lock نیز از تجهیزات مرتبط با Cradle و ایمنی مدل های Draw-out هستند.
تجهیزات بدنه و تجهیزات Cradle
| محل نصب |
نمونه تجهیزات |
| بدنه ACB |
CC، SHT، Motor، Charge Switch، UVT، AX، AL، MRB، RCS، Trip Relay |
| Cradle مدل کشویی |
Cell Switch، Safety Shutter، Position Lock، MIP، Door Interlock، MOC |
| نصب خارجی |
UVT Time Delay Controller، Door Frame، Remote I/O و تجهیزات مربوط بسته به نسل |
سازگاری با Susol و Metasol ACB
بسیاری از عناوین Accessory میان Susol و Metasol مشترک هستند، اما این موضوع به معنی یکسان بودن تمام Item Codeها نیست.
Frameهای D، E، F و G، نسل محصول، نوع Fixed یا Draw-out، تعداد پل و Control Voltage می توانند باعث تفاوت در Part Number شوند.
به همین دلیل بهتر است برای سفارش Accessory، کد کامل ACB یا عکس Nameplate و در مدل کشویی مشخصات Cradle نیز ارائه شود.
انتخاب ولتاژ بوبین ها و موتور
Closing Coil، Shunt Trip، UVT و Charging Motor با محدوده های مختلف AC و DC عرضه می شوند. ولتاژ دقیق باید با Control Power تابلو تطبیق داشته باشد.
در اسناد LS گزینه هایی مانند DC24–30V، DC48–60V، AC/DC100–130V، AC/DC200–250V و محدوده های دیگر بسته به Accessory و نسل محصول دیده می شوند.
وجود یک ولتاژ در یک سری به معنی موجود بودن همان Rating برای تمام Accessories و همه Frameها نیست؛ کد سفارش نهایی باید بررسی شود.
راهنمای انتخاب تجهیزات جانبی کلید هوایی ال اس
ابتدا سری و کد کامل کلید هوایی مشخص شود. Susol، Metasol و Susol Compact ممکن است Accessories مشابه با ابعاد یا Item Code متفاوت داشته باشند.
در مرحله دوم Frame، تعداد پل و Fixed یا Draw-out بودن کلید بررسی شود. Cell Switch و بسیاری از تجهیزات Cradle فقط برای ساختار کشویی معنا دارند.
برای CC، SHT، Motor و UVT باید Control Voltage تعیین شود. برای AX و AL نیز تعداد و نوع Contactهای مورد نیاز مشخص شوند.
اگر Trip Relay مورد نیاز است، حفاظت های L/S/I/G، Measurement، Communication و سایر Functionهای پروژه باید مشخص شوند.
برای Replacement تجهیزات قدیمی بهتر است Item Code موجود روی Accessory نیز ثبت شود تا علاوه بر نام قطعه، Generation و Compatibility آن کنترل شود.
جدول انتخاب سریع تجهیزات جانبی ACB ال اس
| نیاز |
تجهیز پیشنهادی |
| بستن ACB از راه دور | Closing Coil + Charging Motor |
| باز کردن ACB از راه دور | Shunt Trip |
| Trip در افت ولتاژ | UVT |
| Trip با تأخیر در افت ولتاژ | UVT + UDC |
| اعلام ON/OFF | AX |
| اعلام Trip و Reset دستی | AL + MRB |
| اعلام Connected/Test/Disconnected | Cell Switch |
| پوشش اطراف ACB روی درب تابلو | Door Frame |
| حفاظت و Coordination | Trip Relay / STU |
قیمت تجهیزات جانبی کلید هوایی ال اس
قیمت Accessories کلید هوایی LS به نوع تجهیز، Frame، نسل ACB و مشخصات الکتریکی آن وابسته است. برای مثال Closing Coil با ولتاژ 24VDC با نسخه 220VAC یک Part Number واحد ندارد.
همچنین Cell Switch، Door Frame و تجهیزات Cradle با ابعاد Frame مرتبط هستند و نمی توان آن ها را فقط بر اساس جریان نامی ACB انتخاب کرد.
Trip Relay نیز از نظر قیمت و مشخصات با Accessories ساده متفاوت است و نوع Protection، Communication و Measurement روی مدل نهایی اثر دارد.
برای استعلام دقیق بهتر است Part Number کلید، Frame، Fixed/Draw-out، ولتاژ Control Circuit و نام Accessory مورد نیاز اعلام شود.
سوالات متداول تجهیزات جانبی کلید هوایی ال اس
بوبین وصل کلید هوایی LS چیست؟
Closing Coil یا CC برای بستن ACB با فرمان الکتریکی پس از آماده بودن مکانیزم Closing استفاده می شود.
بوبین قطع چه کاربردی دارد؟
Shunt Trip یا SHT برای باز کردن کلید با فرمان خارجی از PLC، سیستم حفاظتی یا مدار Emergency استفاده می شود.
موتور شارژ و بوبین وصل چه تفاوتی دارند؟
Motor فنر Closing را شارژ می کند؛ Closing Coil فرمان آزاد کردن مکانیزم و بستن خود کلید را اجرا می کند.
تأخیر دهنده UVT چه کاری انجام می دهد؟
UVT Time Delay Controller باعث می شود افت ولتاژ قبل از Trip برای زمان تنظیم شده ادامه پیدا کند و ACB بلافاصله قطع نشود.
کنتاکت خطا AL با AX چه تفاوتی دارد؟
AX وضعیت مکانیکی کلید را اعلام می کند؛ AL وقوع Trip ناشی از عملکرد حفاظتی را گزارش می دهد.
MRB چیست؟
MRB مخفف Manual Reset Button است و بعد از Trip ناشی از عملکرد رله حفاظتی برای Reset نشانگر مکانیکی Trip استفاده می شود.
کنتاکت وضعیت قرارگیری چه چیزی را نشان می دهد؟
Cell Switch در ACB کشویی موقعیت Connected، Test و Disconnected را به مدار فرمان اعلام می کند.
قاب دور کلید با Arc Cover یکی است؟
خیر. Door Frame برای قاب و پوشش محل نصب روی درب تابلو است؛ Arc Cover به ناحیه کنترل و ایمنی قوس مربوط می شود.
رله حفاظتی کلید هوایی LS چه نامی دارد؟
LS در اسناد فعلی از Trip Relay و STU استفاده می کند و در اسناد قدیمی تر عبارت OCR نیز دیده می شود. امکانات دقیق به مدل رله وابسته است.
برای خرید Accessory کلید هوایی چه اطلاعاتی لازم است؟
کد کامل ACB، Frame، تعداد پل، Fixed یا Draw-out بودن، نام Accessory و برای تجهیزات برقی ولتاژ Control Circuit باید مشخص شوند.
