کنترلر دما آتونیکس TX یک PID Temperature Controller با نمایشگر LCD خوانا و Sampling سریع 50ms است. این خانواده در مدل های TX4S با ابعاد 48×48mm، TX4M با 72×72mm، TX4H با 48×96mm و TX4L با 96×96mm عرضه می شود. ورودی ترموکوپل و RTD، کنترل ON/OFF یا PID، خروجی Relay، SSR Drive و در برخی مدل ها خروجی Current از امکانات اصلی این سری هستند. مدل های دارای RS485 از Modbus RTU پشتیبانی می کنند و امکان تنظیم و مانیتورینگ پارامترها با نرم افزار DAQMaster را فراهم می سازند. دقت نمایش بالا، LCD سفید و قابلیت SSRP، سری TX را برای کنترل هیتر و فرایندهای حرارتی صنعتی مناسب کرده است.
برای انتخاب مدل TX4S، TX4M، TX4H یا TX4L و استعلام قیمت با شماره 03191091031 تماس بگیرید.
کنترلر دما آتونیکس TX یا Autonics TX Series یک خانواده کنترلر دیجیتال PID با نمایشگر LCD است که برای کنترل دقیق دما در ماشین آلات، هیترها، کوره ها، تجهیزات بسته بندی، صنایع پلاستیک و فرایندهای حرارتی استفاده می شود. سری TX با Sampling Cycle برابر 50ms، دقت نمایش بالا، ورودی انواع Thermocouple و RTD و چند ساختار خروجی مختلف طراحی شده است. خانواده شامل چهار فرم اصلی TX4S، TX4M، TX4H و TX4L است تا کاربر بر اساس ابعاد پنل، اندازه نمایشگر و امکانات مورد نیاز مدل مناسب را انتخاب کند. بسته به Part Number می توان خروجی Relay، SSR Drive یا Current، خروجی Alarm، انتقال 4–20mA یا ارتباط RS485 با پروتکل Modbus RTU را در اختیار داشت.
TX یک Temperature Controller پنلی برای اندازه گیری دمای فرایند و کنترل خروجی بر اساس Set Value است. مقدار واقعی یا PV از سنسور دما دریافت و با مقدار تنظیم شده یا SV مقایسه می شود.
کنترلر سپس بر اساس روش ON/OFF، P، PI، PD یا PID مقدار خروجی لازم را محاسبه می کند. انتخاب روش کنترل به نوع فرایند و دقت مورد نیاز بستگی دارد.
در کاربردهای ساده می توان ON/OFF را انتخاب کرد، اما برای کنترل پایدارتر هیتر و کاهش Overshoot معمولا PID گزینه کاربردی تری است.
خانواده TX در چهار سایز اصلی عرضه می شود. مشخصات کنترلی پایه مشابه هستند، اما ابعاد پنل و اندازه نمایشگر متفاوت است.
| سری | ابعاد جلویی | کاربرد انتخابی |
|---|---|---|
| TX4S | 48×48mm | تابلوهای کامپکت و فضای محدود |
| TX4M | 72×72mm | نمایش بزرگ تر و نصب پنلی عمومی |
| TX4H | 48×96mm | فرم عمودی و نمایش خواناتر |
| TX4L | 96×96mm | پنل بزرگ و مشاهده از فاصله بیشتر |

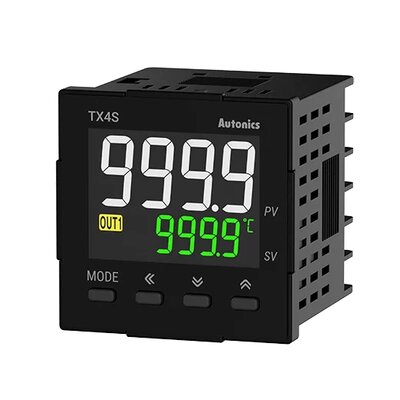

یکی از ویژگی های شاخص TX استفاده از LCD با ارقام بزرگ و رنگ سفید برای نمایش PV است. این طراحی خوانایی کنترلر را در تابلو افزایش می دهد.
نمایشگر از ساختار 11-Segment استفاده می کند و در مقایسه با نمایشگرهای ساده 7-Segment حروف و پارامترهای انگلیسی را واضح تر نشان می دهد.
ارتفاع کاراکتر PV بسته به ابعاد کنترلر متفاوت است و TX4L بزرگ ترین نمایش PV را در این خانواده ارائه می کند.
Sampling Period سری TX برابر 50ms است. کنترلر در فواصل کوتاه مقدار سنسور را اندازه گیری و الگوریتم کنترل را به روز می کند.
این سرعت برای فرایندهایی که تغییر دمای سریع یا پاسخ کنترل مناسب اهمیت دارد، نسبت به کنترلرهای کندتر مزیت ایجاد می کند.
Sampling سریع به تنهایی تضمین کننده عملکرد مطلوب نیست و انتخاب سنسور، محل نصب، توان هیتر و تنظیم PID نیز روی نتیجه نهایی تاثیر دارند.
Autonics برای سری TX دقت نمایش تا ±0.3% را در شرایط مرجع اعلام می کند.
مقدار دقیق Accuracy به نوع سنسور، محدوده دما و شرایط محیطی بستگی دارد و برای بعضی Thermocoupleها در بخش هایی از رنج متفاوت است.
در کاربردهای دقیق باید مشخصات Accuracy همان نوع Input و محدوده دمای مورد استفاده از جدول سازنده بررسی شود.
مدل های فعلی TX از چند نوع Thermocouple صنعتی پشتیبانی می کنند. K، J، T، R، S و L از ورودی های اصلی تعریف شده برای این خانواده هستند.
رنج اندازه گیری با نوع ترموکوپل تغییر می کند. برای مثال Type K برای بازه های وسیع دمایی استفاده می شود، در حالی که Type T بیشتر در دماهای پایین و متوسط کاربرد دارد.
نوع Sensor باید در پارامتر Input کنترلر تنظیم شود و سیم جبران یا Extension Cable مناسب همان ترموکوپل استفاده شود.
TX از RTDهای DPt100Ω و Cu50Ω نیز پشتیبانی می کند.
PT100 یکی از رایج ترین سنسورهای مقاومت دمایی در صنعت است و برای بسیاری از کاربردهای کنترل دمای متوسط انتخاب مناسبی محسوب می شود.
هنگام جایگزینی کنترلر باید نوع سیم بندی RTD و پارامتر Input مطابق سنسور موجود تنظیم شود.
TX از ON/OFF، P، PI، PD و PID پشتیبانی می کند. در ON/OFF خروجی با عبور دما از حدود تعیین شده روشن یا خاموش می شود.
در PID سه پارامتر Proportional، Integral و Derivative برای کاهش خطا و بهبود پایداری دما مورد استفاده قرار می گیرند.
مقادیر P، I و D را می توان متناسب با فرایند تنظیم کرد و کنترلر برای کاربردهای Heating یا Cooling قابل پیکربندی است.
مدل های دارای خروجی Relay برای فرمان مستقیم به Contactor، Relay کمکی یا بارهای سازگار استفاده می شوند.
ظرفیت Relay کنترل در مشخصات خانواده 3A در 250VAC برای بار مقاومتی اعلام شده است.
برای هیترهای پرتوان نباید بار اصلی مستقیما به خروجی کوچک کنترلر متصل شود و باید Contactor، SSR یا Power Controller مناسب به کار رود.
نسخه SSR Drive برای فرمان دادن به Solid State Relay خارجی استفاده می شود.
این روش برای هیترهایی که Switching مکرر دارند مناسب است، زیرا SSR برخلاف Relay مکانیکی Contact فرسایشی ندارد.
ولتاژ SSR Drive بسته به فرم TX4S یا مدل های بزرگ تر کمی متفاوت است و باید از مشخصات همان Part Number بررسی شود.
یکی از قابلیت های مهم TX در مدل های مربوط، SSRP Function است.
در این حالت می توان روش فرمان SSR را میان ON/OFF، Cycle Control و Phase Control انتخاب کرد.
این قابلیت برای کنترل نرم تر توان هیتر و دستیابی به دقت بهتر در فرایندهای حرارتی کاربرد دارد.
برخی Part Numberهای سری TX امکان استفاده از Current Output را فراهم می کنند.
Current Control Output می تواند روی DC 4–20mA یا DC 0–20mA تنظیم شود و برای فرمان Power Controller یا تجهیزات دارای ورودی آنالوگ استفاده شود.
در بعضی مدل ها یک سخت افزار واحد امکان انتخاب بین Current Output و SSR Drive را از طریق Parameter فراهم می کند.
بسته به کد، یک یا دو Alarm Output برای سری TX قابل انتخاب است.
Alarm می تواند برای اعلام افزایش یا کاهش غیرمجاز دما، وضعیت فرایند یا ایجاد Interlock استفاده شود.
نوع Alarm Function در Parameterها تنظیم می شود و Wiring باید با تعداد خروجی موجود در مدل خریداری شده هماهنگ باشد.
برخی مدل ها PV Transmission Output با سیگنال DC 4–20mA دارند.
این خروجی می تواند مقدار اندازه گیری شده را برای PLC، Recorder، DCS یا Data Logger ارسال کند.
Transfer Output با Control Current Output یکسان نیست و هنگام انتخاب کد باید کاربرد هر خروجی مشخص شود.
مدل های Communication سری TX دارای رابط RS485 و پروتکل Modbus RTU هستند.
از این ارتباط می توان برای خواندن PV، SV، وضعیت خروجی و Parameterها توسط PLC، HMI یا سیستم مانیتورینگ استفاده کرد.
در شبکه RS485 باید آدرس دستگاه، Baud Rate، Parity و تنظیمات ارتباطی در Master و کنترلر هماهنگ شوند.
مدل های دارای Communication را می توان با نرم افزار DAQMaster آتونیکس مانیتور و تنظیم کرد.
این قابلیت هنگام Commissioning چند کنترلر یا بررسی Trend دما مفید است و تنظیم Parameterها را از طریق PC ساده تر می کند.
| مدل نمونه | ابعاد | خروجی کنترل | Option شاخص |
|---|---|---|---|
| TX4S-A4R | 48×48mm | Relay | Alarm 1/2 + Transmission 4–20mA |
| TX4S-B4R | 48×48mm | Relay | Alarm 1/2 + RS485 |
| TX4S-24C | 48×48mm | Current / SSR Drive | Alarm 1/2 |
| TX4M-24R | 72×72mm | Relay | Alarm 1/2 |
| TX4M-B4C | 72×72mm | Current / SSR Drive | Alarm 1/2 + RS485 |
| TX4H-B4R | 48×96mm | Relay | Alarm 1/2 + RS485 |
| TX4L-A4S | 96×96mm | SSR Drive | Alarm 1/2 + Transmission 4–20mA |
مدل های فعلی بررسی شده سری TX از تغذیه 100–240VAC با فرکانس 50/60Hz استفاده می کنند.
محدوده مجاز ولتاژ برابر 90 تا 110 درصد مقدار نامی است و مصرف توان خانواده حداکثر حدود 8VA اعلام شده است.
قبل از نصب باید Part Number دقیق و Voltage نوشته شده روی پلاک کنترلر بررسی شود.
قسمت Front Panel سری TX دارای Protection Structure برابر IP50 است.
این درجه برای نصب داخل تابلو مناسب است، اما برای پاشش مستقیم آب یا محیط شست وشو طراحی نشده است.
در محیط های مرطوب یا آلوده باید طراحی تابلو و Gasket یا حفاظت اضافه متناسب با شرایط واقعی انجام شود.
دمای کاری TX برابر −10…+50°C و دمای نگهداری −20…+60°C اعلام شده است.
رطوبت کاری و نگهداری 35…85%RH است و شرایط باید بدون یخ زدگی یا میعان باشد.
برای اندازه گیری دقیق، Autonics توصیه می کند کنترلر پس از روشن شدن زمان کافی برای Warm-Up داشته باشد.
TX4S با ابعاد 48×48mm برای تابلوهای فشرده مناسب است. TX4M دارای ابعاد 72×72mm و نمایشگر بزرگ تر است.
اگر فضای Panel محدود باشد TX4S انتخاب متداول تری است، اما هنگام Replacement ابعاد Cut-Out موجود باید دقیقا بررسی شوند.
TX4H فرم عمودی 48×96mm دارد و برای تابلوهایی مناسب است که عرض محدود ولی ارتفاع کافی دارند.
TX4L با ابعاد 96×96mm بزرگ ترین عضو اصلی این خانواده است و نمایش PV بزرگ تری ارائه می کند.
TX یک کنترلر پنلی مستقل است و هر واحد مستقیما روی Panel نصب می شود.
TM یک خانواده Modular Multi-Channel است و برای کنترل چند کانال در فضای DIN Rail طراحی شده است.
اگر هدف کنترل یک Zone با نمایشگر مستقیم روی تابلو باشد TX معمولا ساختار ساده تری دارد؛ برای چندین Zone فشرده، خانواده Modular باید جداگانه بررسی شود.
ابتدا ابعاد Panel انتخاب شود. TX4S، TX4M، TX4H و TX4L از نظر سایز نصب با یکدیگر متفاوت هستند.
در مرحله دوم نوع سنسور مشخص شود. Thermocouple یا RTD موجود باید در محدوده ورودی پشتیبانی شده قرار داشته باشد.
سپس نوع Control Output انتخاب شود. Relay برای فرمان کنتاکتوری، SSR Drive برای SSR و Current برای Power Controller یا تجهیزات آنالوگ کاربرد دارد.
اگر مانیتورینگ توسط PLC یا HMI لازم است، مدل دارای RS485 انتخاب شود. برای انتقال PV به ورودی آنالوگ نیز مدل Transmission Output مناسب است.
تعداد Alarm Output، نیاز به SSRP، توان هیتر، نوع بار و ساختار Heating یا Cooling نیز باید قبل از سفارش بررسی شوند.
| پارامتر | مشخصات سری TX |
|---|---|
| نوع | LCD PID Temperature Controller |
| مدل ها | TX4S / TX4M / TX4H / TX4L |
| Display | 4-digit 11-Segment LCD |
| Sampling Period | 50ms |
| Display Accuracy | تا ±0.3% در شرایط مرجع |
| Sensor Input | K / J / T / R / S / L / DPt100 / Cu50 |
| Control | ON/OFF / P / PI / PD / PID |
| Control Output | Relay / SSR Drive / Current بسته به مدل |
| Communication | RS485 Modbus RTU در مدل های مربوط |
| Power | 100–240VAC 50/60Hz |
| Protection | IP50 در Front Panel |
| دمای کاری | −10…+50°C |
نوع Sensor باید پیش از برق دار کردن سیستم با Wiring کنترلر تطبیق داده شود. تغییر سنسور بدون اصلاح پارامتر Input می تواند مقدار PV اشتباه ایجاد کند.
کابل Thermocouple یا RTD بهتر است از کابل موتور، کنتاکتور، VFD و مسیرهای قدرت فاصله داشته باشد تا نویز اندازه گیری کاهش پیدا کند.
در مدل RS485 نیز استفاده از کابل Twisted Pair و رعایت اصول شبکه صنعتی اهمیت دارد.
پیش از Replacement باید Cut-Out پنل، نوع Sensor، Output، Alarmها و Option Communication مدل قدیمی با TX جدید مقایسه شوند.
قیمت سری TX به اندازه بدنه، نوع Control Output و Optionهای موجود در Part Number وابسته است.
برای مثال یک TX4S با Relay ساده از نظر تجهیزات با مدل دارای RS485 یا Transmission Output یکسان نیست.
در زمان استعلام بهتر است Part Number کامل کنترلر، نوع Sensor، خروجی مورد نیاز و ابعاد Panel اعلام شوند تا مدل صحیح انتخاب شود.
TX یک کنترلر دما دیجیتال PID با نمایشگر LCD و قابلیت کنترل ON/OFF، P، PI، PD و PID است.
مدل های اصلی پنلی شامل TX4S، TX4M، TX4H و TX4L هستند.
Sampling Cycle رسمی سری TX برابر 50ms است.
بله. DPt100Ω در کنار Cu50Ω و چند نوع Thermocouple پشتیبانی می شود.
بله. مدل های SSR Drive وجود دارند و در مدل های مربوط SSRP نیز برای ON/OFF، Cycle و Phase Control قابل استفاده است.
بله. بسته به Part Number، Current Control Output یا PV Transmission 4–20mA قابل انتخاب است.
مدل های دارای RS485 از Modbus RTU پشتیبانی می کنند و می توانند با PLC، HMI یا سیستم مانیتورینگ ارتباط داشته باشند.
مدل های فعلی بررسی شده با 100–240VAC و فرکانس 50/60Hz کار می کنند.
قسمت Front Panel دارای Protection Rating برابر IP50 است.
ابعاد پنل، نوع سنسور، Relay یا SSR یا Current بودن خروجی، تعداد Alarm و نیاز به RS485 یا Transmission باید مشخص شوند.
برای خرید کنترلر دما آتونیکس TX ابتدا اندازه مناسب از میان TX4S، TX4M، TX4H و TX4L انتخاب شود. سپس نوع Thermocouple یا RTD، محدوده دما و روش کنترل بررسی می شوند. نوع خروجی نیز اهمیت زیادی دارد؛ Relay، SSR Drive یا Current باید با Contactor، SSR یا Power Controller موجود در تابلو سازگار باشد. در پروژه هایی که PLC یا HMI باید اطلاعات دما را دریافت کنند، مدل دارای RS485 Modbus RTU یا Transmission Output بررسی شود. تعداد Alarmها و Part Number کامل نیز قبل از سفارش کنترل شوند.
آوا الکتریک به عنوان مرکز تخصصی فروش و تامین تجهیزات کنترل و اتوماسیون صنعتی، امکان بررسی مدل های TX4S، TX4M، TX4H و TX4L، انتخاب ورودی سنسور مناسب، تطبیق Relay، SSR یا Current Output با تجهیزات قدرت، بررسی مدل های RS485 و 4–20mA، انتخاب جایگزین مناسب، استعلام موجودی و دریافت قیمت روز را فراهم می کند. برای دریافت مشاوره فنی، استعلام قیمت، موجودی و خرید کنترلر دما آتونیکس TX با کارشناسان آوا الکتریک از طریق شماره 03191091031 تماس بگیرید.
