کلید محافظ جان ال اس LC یک خانواده RCCB از محصولات LS ELECTRIC برای تشخیص جریان نشتی در مدارهای فشار ضعیف است. مهم ترین مدل های این گروه شامل LC63N و LC63NR با جریان تا 63A، مدل های LC100H و LC100HR با جریان تا 100A و مدل LC80HB از نوع B با جریان تا 80A هستند. نکته مهم در مورد سری LC این است که این محصولات RCCB هستند؛ یعنی وظیفه اصلی آن ها تشخیص جریان تفاضلی و قطع مدار در صورت بروز نشتی است و حفاظت اضافه بار یا اتصال کوتاه مانند MCB و RCBO را داخل خود ندارند. بنابراین در طراحی تابلو باید حفاظت اضافه جریان به صورت جداگانه و مطابق مشخصات شبکه تأمین شود. تنوع Type AC، A و B، حساسیت های 30، 100 و 300mA، مدل های 1P+N و 3P+N و امکان استفاده از تجهیزات جانبی AX، AL، SHT و U/OVT باعث شده خانواده LC برای کاربردهای مختلف ساختمانی، تجاری و صنعتی قابل بررسی باشد.
کلید محافظ جان سری LC چیست؟
محصولات LC از نوع کلید جریان باقیمانده یا RCCB هستند. این تجهیز اختلاف جریان میان هادی های فعال عبوری از داخل مدار اندازه گیری را بررسی می کند و در صورت ایجاد جریان نشتی بیش از مقدار تعیین شده، مکانیزم قطع را فعال می کند.
در یک مدار سالم، مجموع جریان های عبوری از فاز و نول تقریبا متعادل است. اگر بخشی از جریان از مسیر دیگری مانند بدنه فلزی تجهیز، عایق آسیب دیده یا زمین عبور کند، این تعادل به هم می خورد و RCCB می تواند جریان تفاضلی را تشخیص دهد.
مقدار عملکرد نشتی با پارامتر IΔn مشخص می شود. در سری LC ال اس حساسیت های 30، 100 و 300mA بسته به مدل در دسترس هستند.
مدل های اصلی کلید محافظ جان LC ال اس
| مدل |
جریان نامی |
تعداد پل |
نوع تشخیص نشتی |
حساسیت |
| LC63N / LC63NR |
16، 25، 32، 40، 50، 63A |
1P+N / 3P+N |
AC / A |
30 / 100 / 300mA |
| LC100H / LC100HR |
16، 25، 32، 40، 50، 63، 80، 100A |
1P+N / 3P+N |
AC / A / AC(S) / A(S) |
30 / 100 / 300mA |
| LC80HB |
16، 25، 32، 40، 50، 63، 80A |
1P+N / 3P+N |
B |
30 / 100 / 300mA |

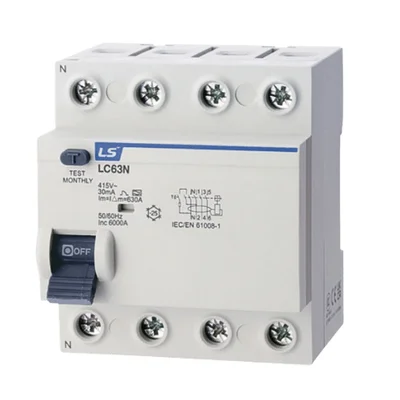

LC63N و LC63NR
LC63N یکی از مدل های اصلی سری LC برای جریان های تا 63A است. جریان های نامی رسمی این مدل شامل 16، 25، 32، 40، 50 و 63A هستند و نسخه های 1P+N و 3P+N برای شبکه های تک فاز و سه فاز در دسترس قرار دارند.
این خانواده از Type AC و Type A پشتیبانی می کند و حساسیت های 30، 100 و 300mA دارد. ولتاژ نامی خانواده در ساختار مربوط 240/415VAC است و استاندارد IEC/EN 61008-1 برای آن اعلام شده است.
تفاوت LC63N و LC63NR در سمت قرارگیری نول است. طبق توضیح رسمی LS، در LC63N نول در سمت چپ RCCB و در LC63NR نول در سمت راست قرار دارد. این تفاوت باید هنگام طراحی شینه، سیم بندی و جایگزینی مدل قدیمی مورد توجه قرار گیرد.
LC100H و LC100HR
LC100H دامنه جریان گسترده تری دارد و تا 100A عرضه می شود. جریان های رسمی شامل 16، 25، 32، 40، 50، 63، 80 و 100A هستند.
این مدل نیز در ساختارهای 1P+N و 3P+N و برای ولتاژ 240/415VAC ارائه شده است. حساسیت های 30، 100 و 300mA برای آن در دسترس هستند.
علاوه بر Type AC و A، نسخه های AC(S) و A(S) نیز در LC100H وجود دارند. حرف S به مدل دارای عملکرد تأخیردار در حفاظت نشتی اشاره می کند و برای کاربردهایی که هماهنگی زمانی بین محافظ جان بالادست و پایین دست لازم است قابل بررسی است.
در LC100H نول در سمت چپ و در LC100HR در سمت راست قرار می گیرد. برای Replacement باید حرف R نیز مانند جریان و تعداد پل در کد محصول بررسی شود.
LC80HB؛ محافظ جان Type B ال اس
LC80HB مدل Type B خانواده LC است و برای شرایطی طراحی شده که شکل جریان نشتی می تواند پیچیده تر از نشتی متناوب سینوسی یا پالسی متداول باشد.
این مدل با جریان های 16، 25، 32، 40، 50، 63 و 80A و حساسیت های 30، 100 و 300mA ارائه می شود. تعداد پل نیز 1P+N یا 3P+N است.
LC80HB علاوه بر IEC/EN 61008-1 با IEC/EN 62423 نیز مرتبط است. این استاندارد برای RCCBها و RCBOهای Type F و Type B اهمیت دارد و استفاده از آن یکی از تفاوت های فنی LC80HB با مدل های AC/A خانواده LC است.
Type AC در سری LC
Type AC برای تشخیص جریان نشتی متناوب سینوسی طراحی شده است. LC63N و LC100H در نسخه های Type AC عرضه می شوند.
این مدل برای مدارهایی مناسب است که شکل موج نشتی با محدوده عملکرد Type AC سازگار باشد. وجود بارهای الکترونیکی، درایوها، منابع تغذیه سوئیچینگ یا یکسوسازها می تواند نیاز به Type متفاوتی ایجاد کند.
Type A در سری LC
Type A علاوه بر جریان نشتی AC سینوسی، شکل های مشخص نشتی پالسی DC را نیز تشخیص می دهد. این ویژگی در بسیاری از مدارهای دارای تجهیزات الکترونیکی اهمیت دارد.
LC63N و LC100H هر دو در نسخه Type A وجود دارند. اینکه Type A برای یک بار خاص کافی است یا باید Type B انتخاب شود، باید بر اساس مشخصات سازنده مصرف کننده و ساختار الکترونیک قدرت آن تعیین شود.
Type B و کاربرد LC80HB
Type B محدوده گسترده تری از شکل موج های جریان نشتی را پوشش می دهد و می تواند برای کاربردهایی که مولفه DC صاف در جریان نشتی امکان پذیر است مورد نیاز باشد.
این نوع در بعضی سیستم های دارای مبدل فرکانس، درایو، شارژر، تجهیزات فتوولتائیک و الکترونیک قدرت مطرح می شود. با این حال نمی توان صرفا با مشاهده وجود اینورتر نتیجه گرفت که در همه پروژه ها Type B الزام دارد؛ راهنمای سازنده بار و استاندارد پروژه باید ملاک باشد.
حساسیت 30mA در کلید LC
30mA یکی از حساسیت های موجود در تمام سه گروه اصلی LC63N، LC100H و LC80HB است. این سطح حساسیت در بسیاری از کاربردهای مرتبط با حفاظت تکمیلی افراد مورد استفاده قرار می گیرد.
انتخاب 30mA باید همراه با بررسی مجموع جریان نشتی طبیعی تجهیزات انجام شود. اگر چند مصرف کننده دارای فیلتر EMC در یک RCCB قرار گیرند، مجموع نشتی عادی می تواند احتمال Trip ناخواسته را افزایش دهد.
حساسیت 100 و 300mA
مدل های 100 و 300mA برای اهداف حفاظتی متفاوتی نسبت به 30mA استفاده می شوند. این مقادیر در هر سه خانواده LC63N، LC100H و LC80HB موجود هستند.
در برخی طراحی ها از حساسیت بالاتر در سطح بالادست شبکه استفاده می شود تا هماهنگی حفاظتی بهتری با RCD پایین دست ایجاد شود. در چنین شرایطی LC100H تأخیردار نیز می تواند بسته به طراحی مورد بررسی قرار گیرد.
افزایش حساسیت از 30 به 300mA صرفا برای جلوگیری از قطع مکرر روش صحیح عیب یابی نیست. علت جریان نشتی، سیم بندی نول و ارت و سلامت عایق باید ابتدا بررسی شوند.
مدل تأخیردار LC100H
نسخه های AC(S) و A(S) در LC100H برای حفاظت نشتی با تأخیر زمانی تعریف شده اند. این قابلیت به ویژه در شبکه هایی که بیش از یک سطح RCCB وجود دارد می تواند برای Selectivity مفید باشد.
در طراحی صحیح، کلید پایین دست باید در خطای مربوط به مدار خود زودتر عمل کند و RCCB اصلی تا حد امکان باعث قطع کل شبکه نشود. مدل تأخیردار می تواند بخشی از این هماهنگی باشد.
نسخه S نباید بدون بررسی زمان عملکرد، حساسیت و موقعیت تجهیز در شبکه جای مدل استاندارد استفاده شود.
تفاوت LC با LB ال اس
تفاوت اصلی این دو خانواده در نوع حفاظت است. خانواده LC از نوع RCCB است و حفاظت اصلی آن جریان نشتی است؛ در حالی که خانواده LB از نوع RCBO بوده و علاوه بر نشتی جریان، اضافه بار و اتصال کوتاه را نیز پوشش می دهد.
به همین دلیل برای LC منحنی B/C/D یا قدرت قطع مستقل مانند RCBO در جدول اصلی تعریف نشده است. حفاظت اتصال کوتاه باید توسط تجهیز حفاظتی مناسب بالادست یا هماهنگ با RCCB تأمین شود.
در مقابل مدل هایی مانند LB63H دارای قدرت قطع 10kA و منحنی های B، C و D هستند. بنابراین LC و LB را نباید فقط بر اساس تعداد پل یا آمپراژ جایگزین یکدیگر کرد.
استانداردهای سری LC
LC63N و LC100H مطابق IEC/EN 61008-1 در اسناد رسمی LS معرفی شده اند. LC80HB علاوه بر این استاندارد، IEC/EN 62423 را نیز پوشش می دهد.
تمام مدل های جدول فعلی دارای قابلیت جداسازی یا Isolation هستند. با این حال رعایت روش ایمن قطع و قفل کردن منبع در زمان سرویس مستقل از وجود این قابلیت ضروری است.
مدل تک فاز و سه فاز LC
مدل 1P+N برای مدار تک فاز و مدل 3P+N برای شبکه سه فاز دارای نول ارائه می شود. در هر دو حالت تمام هادی های فعال مربوط باید مطابق دیاگرام سازنده از مسیر اندازه گیری RCCB عبور کنند.
نول خروجی مدار محافظت شده نباید به نول مدار خارج از همان RCCB متصل شود. اشتراک نول بعد از RCCB یکی از دلایل رایج Trip غیرعادی در سیستم های چندمداره است.
ظرفیت ترمینال سری LC
در LC63N ظرفیت اتصال کابل تا 25mm² در جدول رسمی ثبت شده است. برای LC100H و LC80HB ظرفیت کابل تا 50mm² اعلام شده است.
این مقدار ظرفیت فیزیکی ترمینال است و به معنی مجاز بودن هر جریان برای هر کابل نیست. سطح مقطع واقعی باید بر اساس جریان، روش نصب، دما و استاندارد سیم کشی انتخاب شود.
تجهیزات جانبی کلید محافظ جان LC
LS برای LC63N، LC100H و LC80HB تجهیزات جانبی AX، AL، SHT و U/OVT را در جدول رسمی معرفی کرده است. سازگاری دقیق باید برای کد محصول نهایی بررسی شود.
AX
کنتاکت کمکی برای اعلام وضعیت کلید
AL
کنتاکت آلارم
SHT
شنت تریپ برای فرمان قطع از راه دور
U/OVT
تجهیز مرتبط با افت یا اضافه ولتاژ در مدل سازگار
Accessory یک مدل نباید بدون بررسی کاتالوگ روی مدل یا نسل دیگر نصب شود. هنگام سفارش بهتر است کد کامل LC همراه با تعداد پل و مشخصات Accessory اعلام شود.
چرا محافظ جان LC قطع می کند؟
عملکرد RCCB می تواند ناشی از نشتی واقعی عایق، رطوبت، اتصال بدنه، کابل آسیب دیده، نشتی طبیعی تجهیزات الکترونیکی یا خطای سیم بندی باشد.
یکی از موارد مهم، اتصال نادرست نول بعد از RCCB است. اگر نول مدار LC با نول مدار دیگری مشترک شود، بخشی از جریان برگشتی از مسیر اندازه گیری کلید عبور نمی کند و دستگاه می تواند اختلاف جریان تشخیص دهد.
در تجهیزات دارای فیلترهای EMC نیز مجموع جریان نشتی چند دستگاه ممکن است قابل توجه باشد. در این حالت باید معماری تقسیم مدارها و Type مناسب RCD بررسی شود.
راهنمای انتخاب کلید محافظ جان LC ال اس
ابتدا جریان نامی مدار مشخص شود. LC63N تا 63A، LC80HB تا 80A و LC100H تا 100A را پوشش می دهند.
سپس تعداد پل انتخاب شود. برای مدار تک فاز 1P+N و برای شبکه سه فاز دارای نول 3P+N قابل بررسی است.
مرحله بعد تعیین حساسیت نشتی 30، 100 یا 300mA است. این انتخاب باید با هدف حفاظت و جایگاه کلید در شبکه هماهنگ باشد.
سپس Type انتخاب می شود. برای نشتی AC سینوسی Type AC، برای کاربردهای دارای نشتی پالسی DC Type A و برای بارهایی که به حفاظت گسترده تر از جمله مولفه DC نیاز دارند LC80HB Type B بررسی می شود.
اگر Selectivity زمانی لازم باشد، LC100H در نسخه AC(S) یا A(S) می تواند مورد بررسی قرار گیرد. در نهایت وجود MCB یا حفاظت اتصال کوتاه مناسب نیز باید کنترل شود، زیرا LC یک RCCB است.
| نیاز |
مدل قابل بررسی |
| RCCB تا 63A | LC63N / LC63NR |
| RCCB تا 100A | LC100H / LC100HR |
| Type B | LC80HB |
| حفاظت تأخیردار بالادست | LC100H AC(S) / A(S) |
| نول سمت راست | LC63NR / LC100HR |
نصب کلید محافظ جان LC
نصب باید مطابق علامت های Terminal و نقشه همان مدل انجام شود. در مدل های R محل Neutral نسبت به نسخه عادی تغییر کرده و اشتباه در این بخش می تواند باعث سیم بندی نادرست تابلو شود.
تمام فازها و نول مرتبط با مدار باید مطابق ساختار RCCB عبور کنند و اتصال نول مدارهای مختلف در خروجی کلید مجاز نیست مگر طراحی سیستم و سازنده صراحتا آن را پیش بینی کرده باشند.
RCCB باید همراه حفاظت مناسب اضافه جریان نصب شود و جریان نامی آن با حفاظت بالادست و ظرفیت کابل هماهنگ باشد. نصب و تست در تابلو باید توسط فرد دارای صلاحیت انجام شود.
قیمت کلید محافظ جان ال اس LC
قیمت سری LC به مدل، جریان نامی، تعداد پل، حساسیت و Type بستگی دارد. برای مثال LC63N 30mA Type A با LC100H 300mA تأخیردار یا LC80HB Type B محصول مشابهی نیست.
مدل های Type B به دلیل ساختار تشخیص متفاوت نیز باید جداگانه بررسی شوند. نسخه های R و تجهیزات جانبی مانند AX، AL یا SHT نیز می توانند کد و قیمت مجموعه را تغییر دهند.
برای استعلام دقیق بهتر است مدل کامل، آمپراژ، تعداد پل، حساسیت نشتی و Type مورد نیاز اعلام شود. در Replacement عکس پلاک محافظ جان قبلی نیز به جلوگیری از انتخاب اشتباه کمک می کند.
سوالات متداول کلید محافظ جان ال اس LC
سری LC ال اس RCCB است یا RCBO؟
مدل های LC63N، LC100H و LC80HB از نوع RCCB هستند و حفاظت اصلی آن ها جریان نشتی است.
آیا LC از اضافه بار حفاظت می کند؟
خیر. برای اضافه بار و اتصال کوتاه باید MCB یا تجهیز حفاظتی مناسب دیگری در طراحی مدار وجود داشته باشد.
LC63N تا چند آمپر است؟
جریان های 16، 25، 32، 40، 50 و 63A برای LC63N و LC63NR معرفی شده اند.
LC100H تا چند آمپر است؟
این خانواده تا 100A و در جریان های 16، 25، 32، 40، 50، 63، 80 و 100A عرضه شده است.
محافظ جان Type B ال اس سری LC کدام است؟
LC80HB مدل Type B خانواده LC است و تا 80A عرضه می شود.
تفاوت LC63N و LC63NR چیست؟
در LC63N نول سمت چپ و در LC63NR نول سمت راست RCCB قرار دارد.
تفاوت LC100H و LC100HR چیست؟
تفاوت اصلی اعلام شده محل Neutral است؛ LC100H نول سمت چپ و LC100HR نول سمت راست دارد.
مدل S در LC100H چیست؟
نسخه های AC(S) و A(S) مدل های حفاظت نشتی با عملکرد تأخیردار هستند و برای کاربردهای نیازمند هماهنگی زمانی قابل بررسی اند.
سری LC چه حساسیت هایی دارد؟
حساسیت های 30، 100 و 300mA در LC63N، LC100H و LC80HB وجود دارند.
برای خرید کلید LC چه اطلاعاتی لازم است؟
مدل، جریان نامی، 1P+N یا 3P+N، حساسیت 30/100/300mA، Type AC/A/B و در مدل های مربوط سمت Neutral و نیاز به عملکرد تأخیردار باید مشخص شوند.
راهنمای خرید و قیمت کلید محافظ جان ال اس LC
برای خرید کلید محافظ جان ال اس LC ابتدا جریان، تعداد پل و حساسیت نشتی مشخص شود. LC63N تا 63A، LC100H تا 100A و LC80HB Type B تا 80A را پوشش می دهند. سپس Type AC، A یا B انتخاب می شود و در صورت نیاز به Selectivity زمانی، نسخه AC(S) یا A(S) خانواده LC100H بررسی خواهد شد. در مدل های LC63NR و LC100HR نیز باید به قرارگیری Neutral در سمت راست توجه شود. فراموش نشود که خانواده LC از نوع RCCB است و حفاظت اتصال کوتاه و اضافه بار باید جداگانه تأمین شود.
آوا الکتریک به عنوان فروشگاه تخصصی و مرکز فروش و تامین تجهیزات برق صنعتی، امکان بررسی و تامین کلیدهای محافظ جان LS ELECTRIC سری LC شامل LC63N، LC63NR، LC100H، LC100HR و LC80HB، انتخاب حساسیت و Type مناسب، بررسی تجهیزات جانبی، استعلام موجودی و خرید را فراهم می کند.
برای راهنمای خرید و دریافت قیمت کلید محافظ جان ال اس LC با شماره 03191091031 تماس بگیرید.
