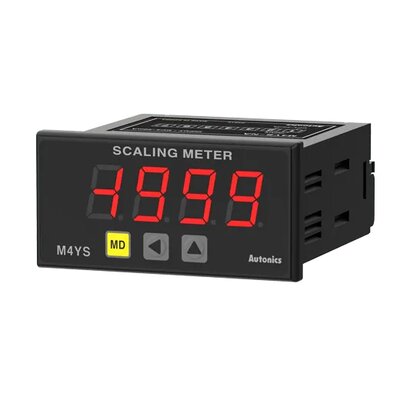

پنل متر آتونیکس M4YS یا Autonics M4YS Loop-Powered Digital Scaling Meter یک نمایشگر صنعتی برای اندازه گیری و نمایش سیگنال استاندارد DC 4–20mA است. ویژگی مهم این سری، تامین انرژی از همان Loop جریان اندازه گیری است؛ بنابراین برای روشن شدن نمایشگر به منبع تغذیه مستقل نیاز ندارد. این ساختار در سیستم هایی که یک Transmitter دو سیمه 4–20mA در اختیار دارند، سیم بندی را ساده تر می کند. مقدار ورودی می تواند توسط قابلیت Scaling به واحد مهندسی مورد نیاز تبدیل شود و روی نمایشگر چهار رقمی LED نمایش داده شود. به همین دلیل M4YS برای نمایش فشار، دما، سطح، رطوبت، سرعت، دبی و بسیاری از متغیرهای Process که توسط ترانسمیتر 4–20mA تولید می شوند قابل استفاده است.
پنل متر M4YS آتونیکس چیست؟
M4YS یک Digital Scaling Meter است. ورودی آن مقدار 4–20mA را دریافت می کند و کاربر می تواند این جریان را به یک مقدار مهندسی قابل فهم تبدیل کند.
برای مثال خروجی 4–20mA یک Pressure Transmitter می تواند روی نمایشگر به صورت 0 تا 10bar نشان داده شود.
به همین شکل می توان ترانسمیتر دما، سطح یا رطوبت را به M4YS متصل کرد و خروجی واقعی Process را مستقیما روی تابلو مشاهده کرد.
Loop-Powered یعنی چه؟
در یک پنل متر معمولی معمولا یک Power Supply برای روشن کردن دستگاه و یک Input جداگانه برای اندازه گیری وجود دارد.
M4YS از نوع Loop Powered است؛ یعنی انرژی الکتریکی مورد نیاز مدار داخلی و نمایشگر را از همان جریان 4–20mA دریافت می کند.
این ویژگی تعداد سیم ها و تجهیزات مورد نیاز داخل تابلو را کاهش می دهد و برای Loopهای دو سیمه بسیار کاربردی است.
با این حال مقاومت و افت ولتاژ ایجاد شده توسط Panel Meter باید در محاسبه کل Loop در نظر گرفته شود.
ورودی DC 4–20mA
ورودی اندازه گیری M4YS از نوع DC 4–20mA است. این Signal یکی از استانداردهای رایج انتقال متغیرهای صنعتی است.
در سیستم استاندارد، 4mA معمولا معادل مقدار ابتدای Range و 20mA معادل Full Scale ترانسمیتر تعریف می شود.
برای مثال در یک ترانسمیتر سطح 0 تا 5m، می توان 4mA را روی 0.00 و 20mA را روی 5.00m تنظیم کرد.
به این ترتیب اپراتور به جای مشاهده مقدار جریان، مستقیما مقدار واقعی فرآیند را روی نمایشگر می بیند.
محدوده نمایش −1999 تا 9999
Maximum Display Range در M4YS برابر −1999 تا 9999 است.
این محدوده اجازه می دهد انواع مقادیر مثبت و منفی روی پنل نمایش داده شوند.
برای نمونه می توان −100 تا +200°C، 0 تا 100.0bar یا 0 تا 9999rpm را به عنوان Scale نمایش تعریف کرد.
محدوده واقعی Process همیشه باید با Range ترانسمیتر و تعداد Decimal مورد نیاز هماهنگ شود.
نمایشگر LED چهار رقمی
مدل M4YS-NA از نمایشگر چهار رقمی 7-Segment LED استفاده می کند.
ارتفاع Character برابر 14mm است و برای مشاهده مقدار از فاصله معمول داخل تابلو مناسب است.
استفاده از LED باعث می شود مقدار اندازه گیری در محیط های صنعتی با نور معمولی به وضوح قابل مشاهده باشد.
Scaling حد پایین و بالا
High/Low Limit Display Scale یکی از مهم ترین قابلیت های M4YS است.
کاربر مشخص می کند ورودی 4mA چه مقدار نمایش داده شود و 20mA متناظر با چه عددی باشد.
این قابلیت باعث می شود یک مدل M4YS با انواع Transmitterها و Rangeهای مختلف استفاده شود.
برای مثال یک پنل متر می تواند امروز برای 0…16bar و در پروژه دیگر برای 0…100%RH تنظیم شود.
تنظیم نقطه اعشار
Decimal Point Setting اجازه می دهد محل نقطه اعشار بر اساس واحد و دقت مورد نیاز تنظیم شود.
برای مثال مقدار Pressure می تواند به صورت 10.00bar و یک مقدار دیگر به شکل 100.0 نمایش داده شود.
تعداد رقم اعشار باید با Accuracy واقعی Sensor هماهنگ باشد و نمایش رقم اضافه به معنی افزایش دقت اندازه گیری نیست.
اصلاح مقدار ورودی
M4YS قابلیت Input High/Low Value Correction دارد.
این قابلیت برای اصلاح اختلاف کوچک میان مقدار واقعی Process و مقدار نمایش داده شده استفاده می شود.
قبل از اعمال Correction بهتر است ابتدا Sensor، Wiring و Loop Current بررسی شوند تا خطای سخت افزاری با تنظیم نرم افزاری پنهان نشود.
نمایش Peak Value
پنل متر M4YS قابلیت Display Peak Value Monitoring دارد.
این ویژگی می تواند بالاترین یا پایین ترین مقدار ثبت شده را برای بررسی تغییرات Process در اختیار اپراتور قرار دهد.
برای مثال در یک سیستم Pressure می توان بیشترین فشار مشاهده شده طی یک دوره را کنترل کرد.
Peak Monitoring Delay
برای Peak Monitoring امکان تنظیم Delay نیز وجود دارد.
این قابلیت می تواند از ثبت بعضی تغییرات لحظه ای هنگام شروع کار سیستم جلوگیری کند و Monitoring را بعد از زمان مشخص آغاز کند.
کاربرد دقیق آن به رفتار Process و نیاز اپراتور بستگی دارد.
تنظیم Display Cycle
سرعت تغییر عدد روی نمایشگر M4YS قابل تنظیم است.
Display Cycle می تواند روی 0.5، 1، 2، 3، 4 یا 5s تنظیم شود.
در Processهای سریع مقدار کوتاه تر پاسخ نمایشی سریع تری ایجاد می کند؛ در سیگنال های دارای نوسان، Cycle طولانی تر می تواند مشاهده مقدار را ساده تر کند.
Resolution داخلی 12000
Resolution رسمی مدل M4YS-NA برابر 12000 Division اعلام شده است.
این مقدار به تفکیک داخلی تبدیل و پردازش Signal مربوط است و با تعداد چهار رقم قابل مشاهده روی Display تفاوت دارد.
در ارزیابی عملکرد باید Resolution، Accuracy و کیفیت Signal Transmitter به صورت همزمان بررسی شوند.
دقت نمایش M4YS
Display Accuracy مدل M4YS-NA در شرایط دمایی مرجع برابر F.S. 0.3% rdg ±1-digit اعلام شده است.
در محدوده کامل دمای کاری، مقدار Accuracy می تواند به F.S. 0.4% rdg ±1-digit برسد.
دقت کل سیستم فقط به Panel Meter وابسته نیست و Accuracy خود Transmitter نیز باید به خطای نهایی اضافه شود.
مقاومت Loop و افت ولتاژ
در سیستم Loop-Powered، مجموع مقاومت تجهیزات سری داخل حلقه اهمیت زیادی دارد.
برای M4YS-NA حداکثر Impedance بین خطوط Input تا 600Ω بر مبنای تغذیه Loop برابر 24VDC اعلام شده است.
اگر Voltage حلقه کمتر باشد، مقدار مقاومت مجاز نیز کاهش پیدا می کند.
هنگام طراحی باید افت ولتاژ M4YS، ترانسمیتر، مقاومت PLC و مقاومت کابل همزمان بررسی شوند.
M4YS-NA مدل نمایشگر بدون خروجی کنترلی
مدل رسمی اصلی این خانواده با کد M4YS-NA یک Indicator برای نمایش مقدار Process است.
این مدل Comparison Output برای کنترل Relay ندارد و هدف آن نمایش و Scaling مقدار 4–20mA است.
اگر پروژه نیاز به Alarm Relay یا Control Output دارد، باید خانواده دیگری از Panel Meterهای Autonics بررسی شود.
ابعاد M4YS
ابعاد استاندارد جلویی سری M4YS برابر DIN W72×H36mm است.
این اندازه نسبت به سری M4NS بزرگ تر است و امکان استفاده از Display با Character 14mm را فراهم می کند.
در Replacement باید Panel Cutout نیز با نقشه ابعادی M4YS بررسی شود و فقط عرض و ارتفاع جلوی دستگاه مبنا قرار نگیرد.
تفاوت M4YS و M4NS
هر دو سری M4NS و M4YS از نوع Loop-Powered Digital Scaling Meter هستند و ورودی DC 4–20mA دارند.
تفاوت اصلی در ابعاد فیزیکی است. M4NS دارای اندازه DIN W48×H24mm و M4YS دارای DIN W72×H36mm است.
در نتیجه انتخاب میان این دو بیشتر به فضای Panel، اندازه نمایش مورد نیاز و Cutout موجود بستگی دارد.
تفاوت M4YS با پنل متر ولتاژ یا آمپر
M4YS برای اندازه گیری مستقیم 220VAC، جریان چند آمپر یا ولتاژ DC عمومی طراحی نشده است.
ورودی آن به صورت تخصصی DC 4–20mA است و مقدار ورودی را به Unit مهندسی مورد نظر Scale می کند.
برای اندازه گیری مستقیم Voltage یا Current باید سری مناسب Voltmeter یا Ammeter آتونیکس انتخاب شود.
اتصال M4YS به ترانسمیتر فشار
یکی از کاربردهای رایج M4YS اتصال به Pressure Transmitter دو سیمه 4–20mA است.
برای مثال یک Transmitter با Range برابر 0…16bar می تواند از طریق Loop به Panel Meter متصل شود.
مقدار Low Scale روی 0 و High Scale روی 16.00 تنظیم می شود تا نمایشگر Pressure را مستقیما بر حسب bar نشان دهد.
اتصال به سنسور سطح و دما
هر Transmitter دارای خروجی استاندارد 4–20mA می تواند با رعایت مشخصات Loop برای M4YS بررسی شود.
ترانسمیتر Level می تواند مقدار ارتفاع یا درصد مخزن و Temperature Transmitter مقدار دما را روی Panel Meter نمایش دهد.
مهم ترین نکته این است که Output واقعی تجهیز از نوع DC 4–20mA باشد و Loop Voltage برای تمام تجهیزات کافی باشد.
شرایط محیطی M4YS
دمای کاری M4YS-NA برابر −10…+50°C است.
دمای نگهداری −25…+60°C و رطوبت محیط 35…85%RH اعلام شده است.
تجهیز باید در محیط بدون یخ زدگی یا میعان و داخل تابلو مناسب نصب شود.
کاربردهای پنل متر آتونیکس M4YS
ترانسمیتر فشار 4–20mA
نمایش سطح مخزن
Temperature Transmitter
Humidity Transmitter
نمایش دبی Process
نمایش Position خطی
تابلو مانیتورینگ صنعتی
سیستم های Loop دو سیمه
راهنمای انتخاب M4YS
اولین شرط انتخاب M4YS این است که Signal اندازه گیری از نوع DC 4–20mA باشد.
سپس باید مشخص شود صرفا نمایش مقدار کافی است، زیرا مدل M4YS-NA خروجی Comparison Relay ندارد.
محدوده مهندسی مورد نظر باید داخل بازه قابل نمایش −1999 تا 9999 قرار گیرد.
Loop Voltage و مجموع مقاومت تمام تجهیزات نیز باید محاسبه شوند تا Transmitter بتواند جریان 20mA را در بدترین شرایط تامین کند.
در مرحله بعد محل Decimal Point، Low Scale، High Scale، Display Cycle و Correction تنظیم می شوند.
از نظر مکانیکی نیز اندازه DIN W72×H36mm و Panel Cutout با تابلو کنترل شود.
| پارامتر |
مشخصات M4YS-NA |
| نوع | Loop-Powered Digital Scaling Meter |
| Input | DC 4–20mA |
| Power Supply | Loop Powered |
| Display | 4-digit 7-Segment LED |
| Character Height | 14mm |
| Display Range | −1999…9999 |
| Resolution | 12000 |
| Display Cycle | 0.5 / 1 / 2 / 3 / 4 / 5s |
| Main Output | Indicator Only |
| Size | DIN W72×H36mm |
| Ambient Temperature | −10…+50°C |
نکات نصب و سیم بندی M4YS
قبل از سیم بندی ابتدا قطبیت Loop و Wiring ترانسمیتر مشخص شود. جریان باید در مسیر درست از M4YS عبور کند.
مسیر کابل Signal بهتر است از کابل موتور، کنتاکتور، خروجی VFD و منابع High-Frequency Noise فاصله داشته باشد.
در کابل های طولانی یا محیط نویزی استفاده از Shield مناسب می تواند پایداری Signal را بهتر کند.
پس از نصب، مقدار 4mA و 20mA و Scaling ابتدا و انتهای Range باید با یک مرجع معتبر تست شوند.
قیمت پنل متر آتونیکس M4YS
قیمت M4YS به موجودی مدل M4YS-NA، شرایط تامین و بازار تجهیزات اتوماسیون وابسته است.
هنگام استعلام بهتر است مشخص شود Panel Meter برای چه Transmitter و چه Range مهندسی استفاده خواهد شد.
اگر پروژه نیاز به Relay Output، RS485 یا ورودی غیر از 4–20mA داشته باشد، ممکن است سری دیگری مناسب تر باشد.
سوالات متداول پنل متر آتونیکس M4YS
ورودی پنل متر M4YS چیست؟
ورودی اندازه گیری مدل M4YS-NA از نوع DC 4–20mA است.
آیا M4YS به منبع تغذیه جداگانه نیاز دارد؟
خیر. M4YS از نوع Loop Powered است و انرژی مورد نیاز خود را از حلقه 4–20mA دریافت می کند.
محدوده نمایش M4YS چقدر است؟
Maximum Display Range برابر −1999 تا 9999 است.
آیا می توان فشار را بر حسب bar نمایش داد؟
بله. اگر Pressure Transmitter خروجی 4–20mA داشته باشد، Low و High Scale را می توان متناسب با Range فشار تنظیم کرد.
آیا M4YS Relay Output دارد؟
مدل M4YS-NA از نوع Indicator Only است و Comparison Relay Output ندارد.
ابعاد M4YS چقدر است؟
اندازه استاندارد سری M4YS برابر DIN W72×H36mm است.
ارتفاع اعداد نمایشگر چقدر است؟
ارتفاع Character در مدل M4YS-NA برابر 14mm است.
تفاوت M4YS و M4NS چیست؟
عملکرد اصلی مشابه است؛ M4YS ابعاد 72×36mm دارد و M4NS در اندازه کوچک تر 48×24mm عرضه می شود.
Display Cycle قابل تغییر است؟
بله. زمان به روزرسانی نمایشگر روی 0.5، 1، 2، 3، 4 یا 5s قابل تنظیم است.
برای خرید M4YS چه اطلاعاتی لازم است؟
نوع ترانسمیتر، Range مهندسی، خروجی 4–20mA، Voltage حلقه، مقاومت سایر تجهیزات Loop و ابعاد Panel باید مشخص شوند.
راهنمای خرید و قیمت پنل متر آتونیکس M4YS
برای خرید پنل متر آتونیکس M4YS ابتدا باید مطمئن شد ترانسمیتر مورد استفاده خروجی DC 4–20mA دارد. سپس Range فرآیند برای تنظیم Low و High Display Scale مشخص می شود. چون M4YS به صورت Loop Powered کار می کند، Voltage حلقه و مجموع Impedance ترانسمیتر، پنل متر، PLC و کابل نیز باید بررسی شوند. مدل M4YS-NA صرفا Indicator است و اگر Alarm Relay یا Control Output نیاز باشد، باید مدل یا خانواده دیگری انتخاب شود. اندازه DIN W72×H36mm و Panel Cutout نیز باید با تابلو تطبیق داده شوند.
