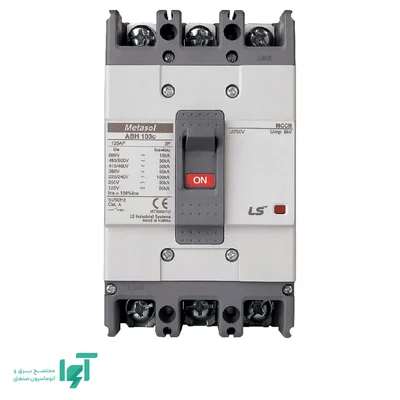

کلید اتوماتیک کامپکت سه‌پل ال اس LS مدل ABH103c/63 از خانواده Metasol با جریان نامی شصت‌وسه آمپر، برای حفاظت مدارهای توزیع در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود. انتخاب این نسخه باید بر اساس جریان نامی، سطح اتصال کوتاه شبکه و مشخصات حفاظتی دقیق همان کد انجام شود.
جریان نامی و حفاظت اضافه‌بار
جریان نامی این نسخه شصت‌وسه آمپر است. مقدار درج‌شده در کد سفارش را باید از اندازه فریم تفکیک کرد؛ دو کلید با بدنه یکسان می‌توانند جریان و منحنی حفاظتی متفاوتی داشته باشند. نوع و محدوده تنظیم نسخه نهایی باید با پلاک واحد تریپ تطبیق داده شود.
حفاظت اضافه‌بار به افزایش پایدار جریان و گرمایش ناشی از آن مربوط است. جریان راه‌اندازی، دمای داخل تابلو و نحوه نصب هادی‌ها باید در انتخاب لحاظ شوند. افزایش تنظیم صرفاً برای جلوگیری از قطع ناخواسته، بدون بررسی علت قطع و ظرفیت مدار، مبنای مناسبی برای تنظیم حفاظت نیست.
حفاظت اتصال کوتاه و تنظیمات
بخش حرارتی برای اضافه‌بار و بخش مغناطیسی برای اتصال کوتاه در نظر گرفته شده است. رفتار این دو بخش باید از روی منحنی زمان ـ جریان بررسی شود تا جریان راه‌اندازی مجاز بار با شرایط واقعی خطا اشتباه نشود.
برای تعیین امکان تنظیم و آستانه‌های دقیق، نسخه واحد تریپ روی محصول ملاک است؛ مشخصات یک جریان نامی یا زیرسری نباید به همه کلیدهای خانواده تعمیم داده شود.
این ساختار به‌تنهایی عملکرد حفاظت نشتی جریان ایجاد نمی‌کند. نیاز به حفاظت نشتی باید از طریق تجهیز سازگار و طرح حفاظتی مدار تأمین شود.
ولتاژ و قدرت قطع
ظرفیت قطع سرویس این مدل پنجاه کیلوآمپر در ولتاژ آزمون چهارصد‌وپانزده ولت متناوب و پنجاه کیلوآمپر در ولتاژ آزمون سیصد‌وهشتاد ولت متناوب است. این مقدار باید با جریان اتصال کوتاه احتمالی نقطه نصب مقایسه شود؛ جریان نامی شصت‌وسه آمپر، ظرفیت عبور بار را بیان می‌کند و جایگزین بررسی قدرت قطع نیست.
ولتاژهای کاربرد درج‌شده برای این نسخه شامل چهارصد ولت متناوب، چهارصد‌وپانزده ولت متناوب است. ظرفیت قطع باید همیشه همراه با ولتاژ آزمون متناظر تفسیر شود.
تعداد پل، عایق‌بندی و نصب
ساختار سه‌پل برای قطع هم‌زمان سه هادی فاز است. نیاز به قطع نول باید جداگانه در انتخاب آرایش مدار بررسی شود.
ولتاژ عایقی هزار ولت و تحمل ضربه‌ای هشت کیلوولت، مشخصات هماهنگی عایقی محصول هستند. ابعاد بدنه به‌ترتیب عرض نود، ارتفاع صد‌وپنجاه‌وپنج و عمق شصت میلی‌متر است. فضای ترمینال‌ها، شعاع خمش کابل و فاصله‌های مجاز نصب باید علاوه بر این ابعاد بررسی شوند.
متعلقات و خرید از آوا الکتریک
امکان انتخاب کنتاکت کمکی برای اعلام وضعیت، کنتاکت خطا برای اعلام تریپ و شنت یا آندرولتاژ برای فرمان و حفاظت ولتاژی باید با متعلقات همین فریم بررسی شود. ولتاژ بوبین و سازگاری مکانیکی، دو معیار مستقل در سفارش این قطعات هستند.
برای خرید ABH103c/63 از آوا الکتریک، جریان نامی، تعداد پل، نوع واحد حفاظتی و ظرفیت قطع موردنیاز را مشخص کنید. اگر کلید جایگزین یک تجهیز موجود می‌شود، ابعاد و اتصالات نیز باید با محل نصب تطبیق داده شوند.
