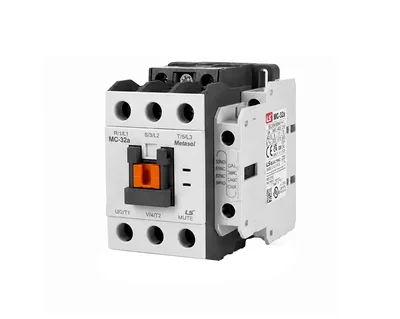

کنتاکتور ال اس Metasol

کنتاکتور ال اس Metasol یکی از خانواده‌های اصلی تجهیزات کنترل و راه‌اندازی موتور LS ELECTRIC است که در مجموعه Metasol MS عرضه می شود. کنتاکتورهای این خانواده با کد MC شناخته می شوند و لاین‌آپ رسمی جاری آن‌ها از مدل‌های کوچک مانند MC-6a تا کنتاکتورهای جریان بالای MC-2650a ادامه دارد. کنتاکتور Metasol برای قطع و وصل الکتریکی موتور، هیتر، تجهیزات صنعتی و سایر بارها از طریق مدار فرمان استفاده می شود و به دلیل تنوع گسترده جریان، فریم، بوبین و تجهیزات جانبی می تواند در تابلوهای کوچک ماشین‌آلات تا سیستم‌های صنعتی با جریان بسیار بالا به کار رود. در انتخاب این کنتاکتورها باید علاوه بر جریان نامی، نوع بار، رده کاری، توان موتور در ولتاژ واقعی شبکه، ولتاژ بوبین، تعداد پل و نوع تجهیزات حفاظتی همراه بررسی شوند.

کنتاکتور Metasol چیست؟

کنتاکتور Metasol یک کلید الکترومغناطیسی است که با اعمال ولتاژ مناسب به بوبین، کنتاکت‌های اصلی آن بسته می شوند و جریان بار را عبور می دهند. با قطع تغذیه بوبین، هسته متحرک آزاد شده و کنتاکت‌های اصلی به حالت باز برمی گردند.

این ساختار امکان کنترل یک موتور یا بار بزرگ را با یک مدار فرمان کم‌جریان فراهم می کند. فرمان کنتاکتور می تواند از شستی، PLC، رله، تایمر، کنترلر یا سیستم اتوماسیون صادر شود.

کنتاکتور به تنهایی تجهیز حفاظت اضافه‌بار و اتصال کوتاه نیست. در مدار موتور باید حفاظت مناسب مانند رله حرارتی، کلید حرارتی MMS، فیوز یا کلید حفاظتی متناسب با طراحی مدار در نظر گرفته شود.

مدل‌های کنتاکتور ال اس Metasol

جریان‌های جدول بالا جریان نامی معرفی‌شده برای مدل‌های این خانواده هستند. در کاربرد موتور، نباید این اعداد را بدون بررسی رده کاری به عنوان ظرفیت نهایی موتور در نظر گرفت. ظرفیت AC-3 کنتاکتور در ولتاژ واقعی شبکه باید ملاک اصلی انتخاب موتور باشد.

کنتاکتورهای 18AF و 22AF

مدل‌های MC-6a، MC-9a، MC-12a و MC-18a در فریم 18AF قرار دارند. فریم 22AF نیز شامل MC-9b، MC-12b، MC-18b و MC-22b است. این دو گروه برای موتورهای کوچک، تابلوهای کنترل، ماشین‌آلات سبک و بارهای جریان پایین کاربرد دارند.

وجود مدل‌هایی با جریان مشابه در دو فریم به معنی یکسان بودن آن‌ها نیست. برای مثال MC-9a و MC-9b هر دو 9A هستند، اما فریم، ساختار مکانیکی و تجهیزات جانبی یا رله حرارتی قابل استفاده آن‌ها می تواند متفاوت باشد.

فریم‌های 40AF تا 150AF

MC-32a و MC-40a در 40AF، مدل‌های MC-50a و MC-65a در 65AF، MC-75a، MC-85a و MC-100a در 100AF و مدل‌های MC-130a و MC-150a در 150AF قرار می گیرند.

این محدوده بخش بزرگی از کاربردهای متداول صنعتی شامل پمپ، فن، کمپرسور، نوار نقاله، ماشین‌آلات تولیدی و تابلوهای کنترل موتور را پوشش می دهد. انتخاب نهایی همچنان باید با جریان موتور و ظرفیت AC-3 انجام شود.

کنتاکتورهای جریان بالای Metasol

از MC-185a به بالا، کنتاکتورها وارد فریم‌های بزرگ صنعتی می شوند. MC-185a و MC-225a در 225AF، مدل‌های MC-265a تا MC-400a در 400AF و MC-500a، MC-630a و MC-800a در 800AF قرار دارند.

در بالاترین رنج نیز MC-1260a و مدل‌های MC-1400a، MC-1700a، MC-2100a و MC-2650a قرار گرفته‌اند. در این محدوده جریان، نوع اتصال قدرت، شینه، سطح مقطع هادی، تهویه تابلو و هماهنگی حفاظتی اهمیت بیشتری پیدا می کند.

انتخاب بر اساس AC-3

برای راه‌اندازی موتور القایی قفس سنجابی در شرایط معمول، رده کاری AC-3 یکی از مهم‌ترین پارامترهای انتخاب کنتاکتور است. کنتاکتور هنگام راه‌اندازی باید جریان استارت موتور را تحمل کند و در هنگام قطع نیز شرایط الکتریکی موتور را مدیریت کند.

به همین دلیل عدد جریان حرارتی یا ظرفیت AC-1 نباید جایگزین ظرفیت AC-3 شود. ممکن است یک کنتاکتور برای بار مقاومتی جریان بیشتری را تحمل کند، اما ظرفیت مجاز آن برای موتور کمتر باشد.

برای انتخاب دقیق، ابتدا ولتاژ شبکه مشخص و سپس توان موتور و جریان AC-3 مجاز همان کنتاکتور در همان ولتاژ بررسی می شود.

رده کاری AC-1

AC-1 بیشتر برای بارهای مقاومتی و بارهایی با اندوکتانس پایین مطرح است. هیترهای مقاومتی یکی از نمونه‌های رایج هستند. در چنین کاربردهایی ظرفیت کنتاکتور با حالت راه‌اندازی موتور یکسان نیست.

بنابراین قبل از انتخاب باید مشخص شود بار موتور، هیتر، روشنایی یا تجهیز دیگری است و جدول متناسب با همان رده کاری بررسی شود.

بوبین کنتاکتور Metasol

بوبین بخش فرمان کنتاکتور است و باید با ولتاژ مدار کنترل هماهنگ باشد. در خانواده MC، بسته به مدل و کد محصول، بوبین‌های مختلف AC و DC قابل انتخاب هستند.

برای سفارش دقیق، اعلام مدل کنتاکتور به تنهایی کافی نیست. برای نمونه MC-40a با بوبین 24VDC و نسخه‌ای با بوبین AC محصول یکسانی از نظر سفارش نیستند.

LS برای بخشی از مدل‌های Metasol اطلاعات فنی اختصاصی بوبین شامل محدوده ولتاژ، مقاومت و ولتاژ جذب و رهاشدن نیز ارائه می کند. در تعمیر یا تعویض بوبین باید فریم و مشخصات الکتریکی کاملا تطبیق داده شوند.

کنتاکتور سه‌پل و چهارپل

ساختار متداول کنتاکتورهای Metasol برای موتور سه‌پل است و سه فاز قدرت را قطع و وصل می کند. با این حال LS برای بعضی فریم‌ها نسخه چهارپل نیز ارائه می کند.

در فایل‌های CAD جاری شرکت، مدل‌های چهارپل MC-100a/4، MC-130a/4، MC-150a/4، MC-185a/4 و MC-225a/4 ثبت شده‌اند. وجود نسخه چهارپل باید در سطح مدل مورد نیاز بررسی شود و نباید به تمام لاین‌آپ تعمیم داده شود.

رله حرارتی سازگار با Metasol

یکی از مزیت‌های اصلی خانواده Metasol MS، طراحی هماهنگ کنتاکتورهای MC با رله‌های حرارتی MT است. LS امکان نصب مستقیم رله حرارتی متناسب در زیر کنتاکتور را فراهم کرده است.

رنج دقیق رله حرارتی باید بر اساس جریان نامی موتور انتخاب شود. جریان کنتاکتور معیار تنظیم بی‌متال نیست.

کنتاکت کمکی Metasol

برای توسعه مدار فرمان، LS کنتاکت‌های کمکی جانبی و جلویی ارائه می کند. در فریم‌های مربوط، UA-1 به صورت جانبی و UA-2 و UA-4 در قسمت جلوی کنتاکتور نصب می شوند.

برای کنتاکتورهای بزرگ‌تر MC-185a تا MC-800a، خانواده AU استفاده می شود. ترکیب کنتاکت‌ها بسته به کد می تواند شامل حالت‌های مختلف NO و NC باشد.

این کنتاکت‌ها در مدار خودنگهدار، اینترلاک الکتریکی، اعلام وضعیت و ارسال سیگنال به PLC استفاده می شوند.

اینترلاک مکانیکی

در مدارهایی مانند چپ‌گرد و راست‌گرد که دو کنتاکتور نباید همزمان وصل شوند، اینترلاک مکانیکی اهمیت زیادی دارد. LS در خانواده تجهیزات جانبی Metasol، اینترلاک UR-02 و کیت سیم اینترلاک UW را ارائه می کند.

اینترلاک مکانیکی باید با Frame دو کنتاکتور تطبیق داشته باشد. در طراحی صحیح معمولا اینترلاک الکتریکی نیز در کنار آن استفاده می شود.

ضربه‌گیر ولتاژ بوبین

قطع جریان بوبین می تواند یک اضافه ولتاژ لحظه‌ای در مدار فرمان ایجاد کند. این پدیده در مدارهایی که PLC، کنترلر یا تجهیزات الکترونیکی حساس دارند اهمیت بیشتری پیدا می کند.

LS برای Metasol واحدهای حذف سرج AS و US را ارائه می کند. انتخاب این قطعات باید با ولتاژ و نوع بوبین کنتاکتور هماهنگ باشد.

هماهنگی با کلید حرارتی MMS

یکی دیگر از ویژگی‌های رسمی Metasol امکان ترکیب آسان با کلید حرارتی MMS است. در این ساختار MMS حفاظت موتور و اتصال کوتاه را انجام می دهد و کنتاکتور وظیفه قطع و وصل مکرر توسط مدار فرمان را بر عهده دارد.

رابط مناسب باید بر اساس فریم MMS و کنتاکتور انتخاب شود. این نوع ترکیب در تابلوهای کنترل موتور و MCC می تواند سیم‌کشی و مونتاژ مجموعه را ساده‌تر کند.

ویژگی‌های طراحی Metasol

LS در صفحه رسمی Metasol MS بر هماهنگی Type II، امکان استفاده از تجهیزات جانبی متنوع و گواهی‌های IEC، UL و CCC تاکید می کند.

در مدل‌های مربوط، نصب روی ریل DIN به صورت سریع انجام می شود و طراحی بخش‌های برق‌دار برای کاهش احتمال تماس مستقیم در نظر گرفته شده است. رله حرارتی نیز در مدل‌های سازگار مستقیما به کنتاکتور متصل می شود.

کاربردهای کنتاکتور ال اس Metasol

راهنمای انتخاب کنتاکتور Metasol

در مرحله اول نوع بار مشخص شود. اگر کنتاکتور برای موتور استفاده می شود، ظرفیت AC-3 و جریان پلاک موتور معیار اصلی هستند. اگر بار مقاومتی است، اطلاعات AC-1 باید بررسی شوند.

در مرحله دوم ولتاژ شبکه مشخص شود. ظرفیت موتور یک کنتاکتور در ولتاژهای مختلف یکسان نیست و جدول همان ولتاژ باید ملاک قرار گیرد.

مرحله سوم انتخاب ولتاژ بوبین است. ولتاژ بوبین باید با مدار فرمان مطابقت کامل داشته باشد و AC یا DC بودن آن نیز مشخص شود.

در مرحله بعد تعداد پل، تعداد کنتاکت‌های کمکی و نیاز به اینترلاک، ضربه‌گیر بوبین یا سایر تجهیزات جانبی بررسی می شوند.

در کاربرد موتور نیز نوع حفاظت اضافه‌بار و اتصال کوتاه مشخص می شود. در صورت استفاده از رله حرارتی MT باید فریم کنتاکتور و جریان نامی موتور همزمان بررسی شوند.

نصب کنتاکتور Metasol

کنتاکتور باید در وضعیت و جهت مجاز سازنده نصب شود و فضای کافی برای تهویه و سیم‌کشی در نظر گرفته شود. مدل‌های کوچک و متوسط در نسخه‌های مربوط قابلیت نصب روی ریل DIN دارند و مدل‌های بزرگ‌تر با روش نصب مناسب فریم خود روی تابلو نصب می شوند.

سطح مقطع کابل یا شینه و گشتاور ترمینال باید از راهنمای همان مدل استخراج شود. در فریم‌های بزرگ، اتصال قدرت و استحکام مکانیکی اهمیت بیشتری دارد.

بوبین باید دقیقا به ولتاژ تعیین‌شده متصل شود و تجهیزات جانبی نیز فقط در محل و ترکیب مجاز نصب شوند.

قیمت کنتاکتور ال اس Metasol

قیمت کنتاکتور Metasol به مدل، جریان، فریم، تعداد پل، نوع و ولتاژ بوبین و تجهیزات جانبی وابسته است. برای نمونه MC-9a، MC-100a و MC-630a از نظر ظرفیت و ساختار سه محصول کاملا متفاوت هستند.

در یک مدل مشخص نیز ولتاژ بوبین و نسخه خاص محصول می تواند کد سفارش را تغییر دهد. اگر رله حرارتی، کنتاکت کمکی، اینترلاک، ضربه‌گیر یا بوبین یدکی نیز نیاز باشد باید این موارد در استعلام ذکر شوند.

برای جایگزینی کنتاکتور موجود بهتر است کد کامل روی پلاک، ولتاژ بوبین و در صورت امکان عکس محصول بررسی شود تا فریم و تجهیزات متصل‌شده به درستی شناسایی شوند.
