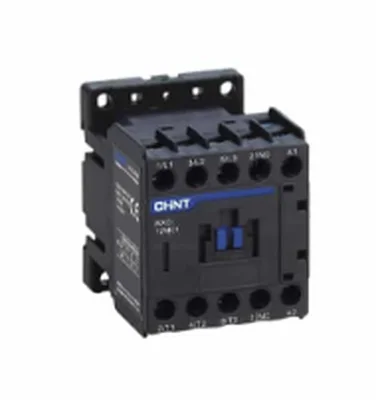

کنتاکتور چینت NXC یا CHINT NXC AC Contactor یکی از مهم ترین خانواده های فعلی تجهیزات کنترل موتور این برند است. این سری برای قطع و وصل مکرر مدارهای AC، راه اندازی و توقف موتور، کنترل پمپ و کمپرسور، سیستم های HVAC، ماشین ابزار، خطوط تولید و تابلوهای MCC استفاده می شود. محدوده گسترده 6 تا 630A باعث شده NXC از موتورهای کوچک چند کیلوواتی تا موتورهای صنعتی چندصد کیلوواتی را پوشش دهد. در AC-3 و شبکه 380/400V، توان موتور از حدود 2.2kW در کوچک ترین مدل ها تا 335kW در NXC-630 می رسد. سری NXC علاوه بر کنتاکتور استاندارد، نسخه Reversing، مدل Mini، مدل چهار پل و بوبین های AC، DC یا AC/DC را بسته به Frame ارائه می کند. همچنین امکان ترکیب آن با رله اضافه بار NXR، کنتاکت کمکی، تایمر، اینترلاک و تجهیزات مهار ضربه ولتاژ وجود دارد.
کنتاکتور چینت NXC چیست؟
NXC یک کنتاکتور الکترومغناطیسی برای کنترل بارهای AC است. با اعمال ولتاژ مناسب به Coil، هسته متحرک جذب شده و کنتاکت های اصلی مدار قدرت بسته می شوند.
پس از قطع ولتاژ بوبین، مکانیزم داخلی به وضعیت اولیه باز می گردد و مدار قدرت قطع می شود. به این ترتیب یک مدار فرمان با جریان پایین می تواند یک موتور یا بار توان بالا را کنترل کند.
NXC مطابق استانداردهای IEC/EN 60947-1، IEC/EN 60947-4-1 و IEC/EN 60947-5-1 طراحی شده است. Rated Operational Voltage این خانواده از 220 تا 690V اعلام شده و رنج جریان آن 6 تا 630A است.
مدل های کنتاکتور چینت NXC
لاین آپ NXC تعداد زیادی Current Rating دارد و امکان انتخاب Frame متناسب با موتور و بار را فراهم می کند.
| گروه |
مدل های شاخص |
جریان AC-3 |
| Mini |
NXC-06M، NXC-09M، NXC-12M، NXC-16M |
6 تا 16A |
| کوچک و متوسط |
NXC-06، 09، 12، 18، 22، 25، 32، 38، 40، 50، 65، 75، 85، 100 |
6 تا 100A |
| بزرگ |
NXC-120، 160، 185، 225، 265، 330، 400، 500، 630 |
120 تا 630A |
توان موتور سری NXC در 400V
برای کاربرد موتور، عدد جریان تنها معیار انتخاب نیست. جدول رسمی CHINT برای هر مدل توان موتور قابل کنترل را در ولتاژهای مختلف مشخص می کند.
در شبکه 380/400V، مدل های Mini از حدود 2.2kW شروع می شوند. برای نمونه NXC-09M حدود 4kW، NXC-12M حدود 5.5kW و NXC-16M حدود 7.5kW را پوشش می دهند.
| مدل |
جریان AC-3 |
توان موتور در 380/400V |
| NXC-18 | 18A | 7.5kW |
| NXC-22 | 22A | 11kW |
| NXC-25 | 25A | 11kW |
| NXC-32 | 32A | 15kW |
| NXC-38 | 38A | 18.5kW |
| NXC-40 | 40A | 18.5kW |
| NXC-50 | 50A | 22kW |
| NXC-65 | 65A | 30kW |
| NXC-100 | 100A | 45kW |
| NXC-120 | 120A | 55kW |
| NXC-160 | 160A | 75kW |
| NXC-185 | 185A | 90kW |
| NXC-225 | 225A | 110kW |
| NXC-265 | 265A | 132kW |
| NXC-330 | 330A | 160kW |
| NXC-400 | 400A | 200kW |
| NXC-500 | 500A | 250kW |
| NXC-630 | 630A | 335kW |
توان موتور در 220/230/240V یا 660/690V متفاوت است. بنابراین هنگام انتخاب NXC باید ستون مربوط به ولتاژ واقعی موتور استفاده شود و صرفا توان جدول 400V تعمیم داده نشود.
بوبین AC در کنتاکتور NXC
مدل های NXC-06 تا NXC-225 با بوبین AC عرضه می شوند. بسته به Frame و فرکانس، ولتاژهای کنترلی مختلفی مانند 24، 36، 48، 110، 127، 220، 230، 240، 380، 415V و برخی گزینه های دیگر وجود دارند.
Voltage Coil بخشی از Part Number است و باید با مدار فرمان هماهنگ باشد. برای مثال یک NXC-32 با بوبین 220VAC و همان Frame با بوبین 24VAC از نظر مدار فرمان قابل جایگزینی مستقیم نیستند.
بوبین DC در مدل های Mini
مدل های Mini NXC-06M تا NXC-16M علاوه بر AC Coil در نسخه DC نیز تولید می شوند.
در ساختار سفارش، پسوند Z نشان دهنده DC Control Coil است و ولتاژهای 24، 48، 110 و 220VDC در لاین آپ رسمی دیده می شوند.
این مدل ها برای تابلوهایی که مدار فرمان 24VDC یا سایر ولتاژهای DC دارند گزینه مناسبی هستند.
بوبین AC/DC در NXC-265 تا NXC-630
در Frameهای بزرگ NXC-265 تا NXC-630 ساختار Coil از نوع AC/DC است.
در جدول فعلی محدوده های کنترلی 110–127V، 220–240V و 380–415V AC/DC برای این گروه درج شده اند.
این طراحی در پروژه های پرقدرت انعطاف بیشتری ایجاد می کند، اما Voltage Range دقیق همچنان باید از کد کامل همان مدل بررسی شود.
کنتاکت کمکی داخلی NXC
یکی از مزیت های این خانواده وجود Auxiliary Contact داخلی در بخش بزرگی از مدل ها است.
مدل های استاندارد 6 تا 100A دارای یک کنتاکت کمکی NO و یک کنتاکت کمکی NC هستند.
مدل های 120 تا 630A نیز دارای 2NO+2NC کنتاکت کمکی داخلی هستند. بنابراین برای بسیاری از مدارهای خودنگهدار، Interlock و Feedback اولیه نیازی به اضافه کردن Block جداگانه نیست.
مدل های Mini ساختار سفارش متفاوتی دارند و می توانند با Auxiliary NO یا NC مشخص شوند؛ بنابراین کد کامل باید بررسی شود.
مدل سه پل و چهار پل NXC
ساختار اصلی NXC برای کنترل موتور سه فاز از نوع سه پل است.
با این حال نسخه چهار پل نیز در Frameهای مشخص عرضه می شود. طبق کاتالوگ فعلی، مدل های Mini NXC-06M تا NXC-16M و برخی مدل های NXC-09، NXC-12، NXC-25 و NXC-40 امکان ساختار 4P دارند.
در نسخه چهار پل، ترکیب اصلی می تواند 4NO یا 2NO+2NC باشد. این ساختار برای Switching چهار هادی یا مدارهای خاص استفاده می شود و به معنی آمپراژ بیشتر کنتاکتور نیست.
کنتاکتور Reversing سری NXC
در Ordering Code سری NXC، پسوند /N برای Reversible Contactor تعریف شده است.
مدار Reversing برای تغییر جهت گردش موتور سه فاز از دو کنتاکتور استفاده می کند. ترتیب دو فاز در خروجی تغییر کرده و جهت چرخش موتور معکوس می شود.
برای جلوگیری از وصل همزمان دو کنتاکتور، Mechanical Interlock و Electrical Interlock باید متناسب با طراحی مدار استفاده شوند.
رله اضافه بار NXR
NXC به تنهایی حفاظت کامل اضافه بار موتور را انجام نمی دهد. برای این منظور CHINT خانواده NXR را برای ترکیب با این سری ارائه می کند.
مدل های NXR-12، NXR-25، NXR-38، NXR-100، NXR-200 و NXR-630 محدوده های مختلف موتور را پوشش می دهند.
NXR برای حفاظت اضافه بار و قطع فاز طراحی شده و با NXC یک DOL Starter تشکیل می دهد.
انتخاب رله باید بر اساس Current Adjustment Range و جریان پلاک موتور انجام شود؛ یک Frame بزرگ NXR الزاما برای هر موتوری در آن Frame مناسب نیست.
کنتاکت کمکی AX-3 برای NXC
در صورت نیاز به Contact بیشتر، CHINT تجهیزات AX-3 را برای سری NXC ارائه می کند.
AX-3C از نوع Side-mounted است. نسخه AX-3C/11 برای کنتاکتورهای 6 تا 225A و AX-3C/11B برای 265 تا 630A معرفی شده و ترکیب 1NO+1NC دارد.
AX-3X از نوع Top-mounted است و ترکیب های 1NO+1NC، 2NO، 2NC، 3NO+1NC، 1NO+3NC، 2NO+2NC، 4NO و 4NC را بسته به کد ارائه می کند.
برای مدل های Mini نیز AX-3M به عنوان کنتاکت کمکی Top-mounted استفاده می شود.
تایمر F5 سری NXC
F5 یک Time-delay Block قابل نصب روی کنتاکتور است.
نسخه F5-T برای Making Time Delay و F5-D برای Breaking Time Delay استفاده می شود.
این تجهیز برای مدارهای ترتیبی، برخی Starterها و کاربردهایی که تأخیر در تغییر وضعیت Contact لازم است قابل استفاده خواهد بود.
ضربه گیر ولتاژ بوبین
قطع جریان بوبین می تواند به دلیل انرژی ذخیره شده در میدان مغناطیسی، Transient Voltage ایجاد کند.
CHINT برای NXC ماژول های Surge Suppression سری SR2 را ارائه می کند. این تجهیزات به کاهش ضربه ولتاژی روی مدار فرمان، PLC یا Relay کمک می کنند.
مدل Surge Unit باید با Voltage Coil و Frame کنتاکتور هماهنگ باشد و نباید یک Suppressor را برای تمام NXCها مشترک فرض کرد.
تفاوت AC-1 و AC-3 در NXC
AC-1 بیشتر برای بارهای غیرالقایی یا کم القا مانند بار مقاومتی استفاده می شود.
AC-3 برای راه اندازی موتور قفس سنجابی و قطع آن در شرایط عادی تعریف شده است. عدد مدل NXC و جداول Motor Power برای کاربرد موتور عمدتا با AC-3 سنجیده می شوند.
ممکن است یک کنتاکتور در AC-1 جریان بیشتری از AC-3 تحمل کند؛ بنابراین هنگام خرید برای موتور نباید جریان AC-1 را جایگزین AC-3 کرد.
AC-4 و کاربردهای پرتکرار
AC-4 برای شرایطی مانند Jogging، Inching، Plugging و تغییر جهت پرتکرار موتور مطرح می شود.
در این شرایط کنتاکت ها در لحظات دارای جریان بالا عمل می کنند و Electrical Stress بسیار بیشتری نسبت به AC-3 دارند.
بنابراین اگر ماشین دارای Start/Stop بسیار زیاد یا Reversing مداوم است، علاوه بر آمپر AC-3 باید Rating نوع AC-4 و Electrical Life بررسی شوند.
عمر مکانیکی و الکتریکی
مقادیر عمر دقیق با Frame تغییر می کنند. در مدل های کوچک، Mechanical Life می تواند تا حدود 10 میلیون Operation و Electrical Life در AC-3 تا بیش از یک میلیون Operation برسد.
در Frameهای بزرگ تر مقادیر کاهش پیدا می کنند و برای تجهیزات دارای Switching پرتعداد باید منحنی Electrical Life همان Part Number بررسی شود.
درجه حفاظت کنتاکتور NXC
درجه حفاظت همه Frameهای NXC یکسان نیست.
| گروه |
درجه حفاظت اعلام شده |
| NXC-06M تا NXC-12M | IP20 |
| NXC-06 تا NXC-38 | قسمت جلو IP20 |
| NXC-40 تا NXC-100 | IP10 |
| NXC-120 تا NXC-630 | IP00 |
به همین دلیل کنتاکتور باید داخل Enclosure یا تابلو برق متناسب با شرایط محیطی نصب شود. IP خود کنتاکتور جای درجه حفاظت تابلو را نمی گیرد.
دمای کار و ارتفاع نصب
محدوده دمای عملیاتی کلی NXC از −35 تا +70°C اعلام شده است، اما محدوده Normal Operation بدون شرایط خاص −5 تا +40°C است.
اگر کنتاکتور خارج از محدوده عادی استفاده شود، باید دستورالعمل Derating و شرایط غیرعادی سازنده بررسی شود.
ارتفاع مرجع نصب نیز حداکثر 2000m است و در ارتفاع بیشتر ممکن است کاهش ظرفیت یا ملاحظات عایقی لازم باشد.
نصب روی ریل یا صفحه تابلو
مدل های NXC-06M تا NXC-100 امکان Rail Installation و Screw Installation دارند.
مدل های بزرگ NXC-120 تا NXC-630 برای Screw Installation طراحی شده اند.
در Frameهای بزرگ، وزن، ابعاد و نیروهای کابل یا Busbar بیشتر هستند؛ بنابراین نصب محکم روی Plate تابلو اهمیت زیادی دارد.
تفاوت NXC با NC1 چینت
NC1 یک خانواده قدیمی تر و عمومی چینت است که محدوده اصلی آن تا 95A قرار دارد.
NXC خانواده جدیدتر و بسیار گسترده تری است که از 6 تا 630A را پوشش می دهد و تجهیزات جانبی و Frameهای بیشتری دارد.
برای پروژه های جدید NXC معمولا گزینه مهم تری برای بررسی است؛ اما جایگزینی NC1 با NXC باید با کنترل ابعاد، Coil، ترمینال و تجهیزات جانبی انجام شود.
تفاوت NXC و NC8 چینت
NXC تا 630A در AC-3 را پوشش می دهد و برای بخش بزرگی از پروژه های موتور مناسب است.
NC8 دامنه گسترده تری دارد و تا 1000A در AC-3 و مدل های بسیار بزرگ تر در AC-1 ادامه پیدا می کند.
در رنج مشترک، انتخاب میان NXC و NC8 باید بر اساس ابعاد، Coil، Accessories، رله اضافه بار، موجودی و ساختار تابلو انجام شود.
کاربردهای کنتاکتور چینت NXC
راه اندازی موتور سه فاز
پمپ صنعتی
کمپرسور
سیستم HVAC
تابلو MCC
ماشین ابزار
مدار چپ گرد/راست گرد
Motor Starter با NXR
راهنمای انتخاب کنتاکتور چینت NXC
اول جریان نامی موتور از پلاک دستگاه مشخص شود. سپس Rated Operational Current کنتاکتور در AC-3 با جریان واقعی موتور مقایسه شود.
در مرحله بعد توان موتور در Voltage واقعی شبکه بررسی شود. اگر موتور 400V است، ستون 380/400V و اگر 690V است، ستون مربوط به 660/690V مبنا قرار گیرد.
سپس Voltage Coil تعیین شود. در مدل های Mini امکان DC وجود دارد، مدل های استاندارد تا 225A عمدتا AC هستند و مدل های 265 تا 630A Coil نوع AC/DC دارند.
اگر مدار فرمان نیاز به Contact بیشتری دارد، تعداد NO و NC داخلی با AX-3 تکمیل شود.
برای حفاظت موتور نیز NXR مناسب با Current Range موتور انتخاب شود و حفاظت اتصال کوتاه توسط Fuse یا Circuit Breaker مناسب انجام گیرد.
| پارامتر |
محدوده یا نکته انتخاب |
| جریان AC-3 | 6 تا 630A |
| توان موتور 400V | حدود 2.2 تا 335kW بسته به مدل |
| ولتاژ کاری | 220 تا 690V |
| Coil | AC، DC یا AC/DC بسته به Frame |
| تعداد پل | 3P و در مدل های مشخص 4P |
| حفاظت اضافه بار | رله NXR متناسب با جریان موتور |
| اکسسوری | AX-3، F5، Mechanical Interlock، SR2 |
قیمت کنتاکتور چینت NXC
قیمت NXC بر اساس جریان نامی، Frame، نوع و Voltage Coil، تعداد پل و نوع محصول Standard یا Reversing متفاوت است.
یک NXC-12 برای موتورهای کوچک از نظر ساختار و قیمت با NXC-400 یا NXC-630 قابل مقایسه نیست.
همچنین Auxiliary Contact، NXR، Mechanical Interlock، F5 و Surge Suppressor در صورت نیاز باید جداگانه در استعلام مشخص شوند.
برای استعلام دقیق بهتر است کد کامل محصول یا حداقل توان و جریان موتور، Voltage شبکه، Voltage مدار فرمان و نوع کاربرد اعلام شوند.
سوالات متداول کنتاکتور چینت NXC
کنتاکتور NXC چه رنج جریانی دارد؟
لاین آپ رسمی NXC جریان AC-3 از 6 تا 630A را پوشش می دهد.
بزرگ ترین مدل NXC چیست؟
NXC-630 با جریان 630A در AC-3 و توان موتور 335kW در 380/400V بزرگ ترین مدل استاندارد این خانواده است.
آیا NXC بوبین DC دارد؟
بله. مدل های Mini NXC-06M تا NXC-16M نسخه DC دارند. مدل های بزرگ NXC-265 تا NXC-630 نیز از Coil نوع AC/DC استفاده می کنند.
آیا NXC چهار پل است؟
مدل های مشخصی مانند Miniهای 06M تا 16M و بعضی Frameهای 09، 12، 25 و 40 نسخه چهار پل دارند.
کنتاکت کمکی داخلی NXC چند عدد است؟
مدل های استاندارد 6 تا 100A دارای 1NO+1NC و مدل های 120 تا 630A دارای 2NO+2NC هستند.
برای NXC چه بی متالی استفاده می شود؟
رله اضافه بار سری NXR برای ترکیب با NXC ارائه شده و مدل آن باید بر اساس جریان موتور انتخاب شود.
آیا NXC مدل چپ گرد و راست گرد دارد؟
بله. در ساختار سفارش، /N برای Reversible Contactor تعریف شده است.
تفاوت NXC و NC1 چیست؟
NC1 تا 95A را پوشش می دهد، در حالی که NXC خانواده گسترده تر و جدیدتری است و تا 630A ادامه دارد.
تفاوت NXC و NC8 چیست؟
NXC تا 630A در AC-3 است؛ NC8 تا 1000A در AC-3 و مدل های بزرگ تر در AC-1 را نیز پوشش می دهد.
برای خرید NXC چه اطلاعاتی لازم است؟
جریان و توان موتور، Voltage شبکه، Voltage و نوع بوبین، سه پل یا چهار پل بودن، نوع Standard یا Reversing و تجهیزات جانبی مورد نیاز باید مشخص شوند.
