کلید حرارتی ال اس Metasol

کلید حرارتی ال اس Metasol که در اسناد رسمی LS ELECTRIC با عنوان MMS یا کلید حفاظت موتور معرفی می شود، یکی از تجهیزات اصلی حفاظت موتور در تابلوهای برق صنعتی است. این محصول عملکرد حفاظت اضافه‌بار، حفاظت اتصال کوتاه و در مدل‌های حرارتی حفاظت قطع فاز را در یک تجهیز فشرده ترکیب می کند و علاوه بر حفاظت، امکان قطع و وصل دستی مدار موتور را نیز در اختیار اپراتور قرار می دهد. لاین‌آپ جاری Metasol MMS شامل سه فریم اصلی MMS-32، MMS-63 و MMS-100 است که مجموعا محدوده جریان 0.1 تا 100A را پوشش می دهند. هر فریم با نسخه‌های S، H و HI عرضه می شود و انتخاب آن باید بر اساس جریان نامی موتور، جریان اتصال کوتاه محل نصب، نوع حفاظت مورد نیاز و تجهیزات جانبی مدار انجام شود.

کلید حرارتی Metasol MMS چیست؟

کلید حرارتی Metasol یک کلید سه‌پل مخصوص موتور است. در نسخه‌های دارای حفاظت حرارتی، جریان سه فاز موتور از مکانیزم حفاظتی عبور می کند و اگر موتور برای مدت مشخص بیشتر از مقدار تنظیم‌شده جریان بکشد، واحد حرارتی عمل کرده و کلید مدار را قطع می کند.

در مقابل، هنگام اتصال کوتاه جریان بسیار سریع افزایش پیدا می کند و بخش مغناطیسی کلید بدون انتظار برای گرم شدن واحد حرارتی مدار را قطع می کند. به این ترتیب دو نوع خطای متفاوت با دو مکانیزم حفاظتی متناسب کنترل می شوند.

حفاظت قطع فاز نیز برای موتورهای سه‌فاز اهمیت زیادی دارد. از دست رفتن یک فاز می تواند باعث افزایش جریان در فازهای باقی‌مانده و افزایش شدید دمای موتور شود. LS این قابلیت را در مدل‌های حفاظت موتور S و H خانواده MMS اعلام کرده است.

مدل‌های اصلی کلید حرارتی Metasol

هر یک از این خانواده‌ها شامل چند کد با جریان نامی و محدوده تنظیم متفاوت هستند. بنابراین عبارت MMS-32 به تنهایی کد کامل محصول نیست و باید جریان یا رنج تنظیم نیز هنگام سفارش مشخص شود.

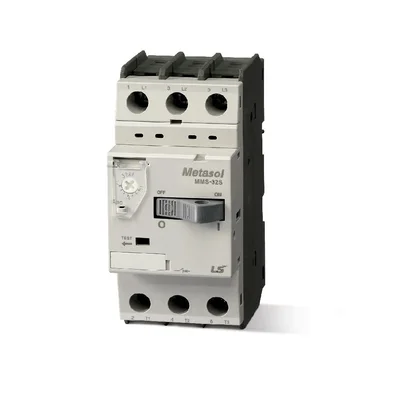

کلید حرارتی MMS-32 Metasol

MMS-32 کوچک‌ترین فریم اصلی این خانواده است و جریان‌های بسیار پایین تا 40A را پوشش می دهد. عرض بدنه آن 45mm است و به همین دلیل در تابلوهای کنترل موتور با فضای محدود کاربرد زیادی دارد.

در نسخه‌های جاری، مدل MMS-32S نوع استاندارد، MMS-32H مدل با قدرت قطع بالاتر و MMS-32HI نسخه لحظه‌ای است. مدل‌های S و H برای حفاظت کامل موتور شامل اضافه‌بار و اتصال کوتاه قابل بررسی هستند؛ HI فقط برای حفاظت لحظه‌ای طراحی شده است.

کدهای جریان MMS-32 شامل رنج‌های متعدد از جریان‌های کسری آمپر تا 40A هستند. انتخاب باید به شکلی انجام شود که جریان نامی موتور داخل محدوده تنظیم حرارتی همان کد قرار گیرد.

کلید حرارتی MMS-63 Metasol

MMS-63 فریم میانی Metasol MMS است و محدوده کلی 6 تا 65A دارد. عرض آن 55mm است و مدل‌های MMS-63S، MMS-63H و MMS-63HI برای این فریم عرضه می شوند.

MMS-63 برای موتورهایی استفاده می شود که جریان آن‌ها از محدوده کوچک‌تر MMS-32 فراتر می رود. در این خانواده نیز نسخه H نسبت به نسخه S برای شبکه‌هایی با سطح جریان اتصال کوتاه بالاتر قابل بررسی است.

در زمان جایگزینی، پسوند S، H یا HI اهمیت زیادی دارد. نصب MMS-63HI به جای MMS-63H بدون در نظر گرفتن حفاظت اضافه‌بار می تواند باعث حذف حفاظت حرارتی موتور شود.

کلید حرارتی MMS-100 Metasol

MMS-100 بزرگ‌ترین فریم این لاین‌آپ است و محدوده 11 تا 100A را پوشش می دهد. عرض بدنه آن 70mm و مدل‌های اصلی آن MMS-100S، MMS-100H و MMS-100HI هستند.

این فریم برای موتورهای با جریان بالاتر استفاده می شود. با این حال انتخاب MMS-100 به معنی تنظیم کلید روی 100A نیست؛ هر کد دارای بازه تنظیم مشخصی است و Dial باید مطابق جریان نامی موتور تنظیم شود.

تفاوت مدل S، H و HI

مدل H فقط به دلیل بالاتر بودن قدرت قطع، جایگزین خودکار S نیست. سطح اتصال کوتاه شبکه باید محاسبه شود و سپس قدرت قطع مناسب انتخاب شود.

مهم‌ترین تفاوت HI این است که واحد حرارتی حفاظت اضافه‌بار را ندارد. بنابراین اگر HI در مدار استفاده شود، حفاظت اضافه‌بار موتور باید توسط رله حرارتی یا رله حفاظت موتور دیگری تامین شود.

حفاظت اضافه‌بار Class 10

LS برای مدل‌های حرارتی MMS-32، MMS-63 و MMS-100 مشخصه اضافه‌بار Class 10 را اعلام می کند. این کلاس به رفتار زمانی حفاظت اضافه‌بار مربوط است و برای بسیاری از موتورهای صنعتی با زمان راه‌اندازی متعارف قابل استفاده است.

اگر موتور دارای بار اینرسی بالا یا زمان شتاب‌گیری طولانی باشد، باید منحنی راه‌اندازی و مشخصات حفاظت بررسی شوند. افزایش خودسرانه جریان تنظیم برای جلوگیری از Trip هنگام استارت راهکار مناسبی نیست.

تنظیم جریان کلید حرارتی Metasol

روی مدل‌های S و H، جریان حفاظت حرارتی در محدوده مشخص هر کد قابل تنظیم است. مبنای اصلی تنظیم، جریان نامی درج‌شده روی پلاک موتور است.

برای مثال اگر موتور جریان نامی 21A داشته باشد، باید مدلی انتخاب شود که مقدار 21A داخل بازه تنظیم آن قرار گیرد. استفاده از یک کلید 32A و تنظیم بدون توجه به پلاک موتور می تواند حفاظت را دچار خطا کند.

تنظیم بیش از حد بالا باعث کاهش حفاظت موتور در اضافه‌بار و تنظیم بسیار پایین باعث عملکرد ناخواسته کلید در شرایط عادی می شود.

حفاظت اتصال کوتاه

MMS علاوه بر واحد حرارتی دارای حفاظت سریع اتصال کوتاه است. در صورت افزایش بسیار شدید جریان، مکانیزم مغناطیسی بدون تأخیر حرارتی مدار را باز می کند.

قدرت قطع دقیق به Frame، مدل S یا H، جریان کد محصول و ولتاژ شبکه وابسته است. به همین دلیل عدد قدرت قطع باید از جدول همان کد در ولتاژ واقعی شبکه استخراج شود و نمی توان یک مقدار را برای تمام خانواده MMS در نظر گرفت.

در نقاط نزدیک ترانسفورماتور یا تابلوهایی که سطح اتصال کوتاه بالاتر است، انتخاب نسخه H می تواند ضرورت پیدا کند.

حفاظت قطع فاز

قطع یکی از فازهای موتور سه‌فاز ممکن است باعث ادامه کار موتور با شرایط نامتعادل و افزایش جریان فازهای باقی‌مانده شود. این وضعیت می تواند در مدت کوتاهی دمای سیم‌پیچ را افزایش دهد.

LS حفاظت قطع فاز را در قابلیت‌های اصلی مدل‌های حفاظت موتور MMS معرفی می کند. این قابلیت همراه با اضافه‌بار و اتصال کوتاه، Metasol MMS را به یک تجهیز تخصصی برای حفاظت موتور تبدیل می کند.

سه پل و ولتاژ کاری

لاین‌آپ اصلی MMS-32، MMS-63 و MMS-100 سه پل است و برای مدارهای موتور سه‌فاز طراحی شده است. گواهی رسمی جاری LS نیز این خانواده را با سه پل و ولتاژ کاری تا 690V ثبت می کند.

ولتاژ عایقی اعلام‌شده برای خانواده جاری 690V است. انتخاب محصول برای شبکه 400V، 415V، 440V یا سطوح دیگر باید با جدول قدرت قطع و مشخصات همان کد انجام شود.

دسته گردان و نمایش وضعیت

در مدل‌های اصلی جاری، LS از دسته گردان با وضعیت‌های مشخص ON، OFF و TRIP استفاده می کند. تفکیک وضعیت Trip از OFF به اپراتور کمک می کند تشخیص دهد کلید به دلیل عملکرد حفاظتی قطع شده یا به صورت دستی خاموش شده است.

امکان قفل کردن دسته در وضعیت OFF نیز از ویژگی‌های خانواده MMS است و در عملیات تعمیر و نگهداری می تواند به کنترل بهتر وضعیت کلید کمک کند.

جبران دمای محیط

عملکرد حفاظت حرارتی می تواند تحت تاثیر دمای محیط قرار گیرد. LS برای Metasol MMS قابلیت جبران خودکار اثر دمای محیط را اعلام کرده است تا عملکرد حفاظت در محدوده کاری محصول پایدارتر بماند.

با این حال شرایط بسیار گرم داخل تابلو، تهویه نامناسب و تجمع تجهیزات همچنان باید در طراحی تابلو در نظر گرفته شوند و این قابلیت جای طراحی حرارتی صحیح تابلو را نمی گیرد.

تست عملکرد کلید حرارتی

خانواده MMS دارای قابلیت تست Trip است. این قابلیت برای بررسی مکانیزم قطع و تجهیزات فرمان مرتبط در زمان راه‌اندازی و نگهداری کاربرد دارد.

تست مکانیکی جای اندازه‌گیری تخصصی عملکرد حفاظت در آزمون‌های دوره‌ای را نمی گیرد، اما برای بررسی اولیه مکانیزم کلید مفید است.

ترکیب Metasol MMS با کنتاکتور

کلید حرارتی برای حفاظت موتور و قطع دستی مدار استفاده می شود؛ اما در مدارهایی که موتور باید از طریق شستی، PLC، سنسور یا سیستم اتوماسیون به دفعات قطع و وصل شود، معمولا MMS همراه کنتاکتور استفاده می شود.

LS برای اتصال مستقیم MMS به کنتاکتورهای سازگار، رابط مستقیم DA را ارائه می کند. این رابط سیم‌کشی میان کلید و کنتاکتور را کاهش داده و مجموعه راه‌انداز موتور فشرده‌تری ایجاد می کند.

رابط DA باید با Frame و مدل کنتاکتور انتخاب شود. سازگاری با Mini MS، Metasol MS یا Susol MS به کد رابط بستگی دارد.

تفاوت کلید حرارتی و بی‌متال

در بسیاری از تابلوها می توان به جای ترکیب فیوز یا کلید اتصال کوتاه، کنتاکتور و بی‌متال، از MMS به همراه کنتاکتور استفاده کرد. انتخاب ساختار نهایی باید بر اساس طراحی حفاظتی و هماهنگی تجهیزات انجام شود.

تجهیزات جانبی Metasol MMS

LS مجموعه گسترده‌ای از تجهیزات جانبی برای این خانواده ارائه می کند. تجهیزات اصلی شامل کنتاکت کمکی جلو، کنتاکت کمکی جانبی، کنتاکت خطا، کنتاکت خطای ناشی از تریپ مغناطیسی، شنت تریپ، آندر ولتاژ، آندر ولتاژ همراه سوئیچ، رابط مستقیم و دستگیره خارجی هستند.

سازگاری هر تجهیز جانبی به فریم MMS وابسته است. برای مثال کنتاکت خطای MMS-32 با نمونه مورد استفاده برای MMS-63/100 یکسان در نظر گرفته نمی شود و باید کد دقیق بررسی شود.

کنتاکت خطا LA و LAM

LA برای اعلام وضعیت Trip کلید به مدار فرمان، PLC یا چراغ خطا استفاده می شود. LAM به طور اختصاصی برای تشخیص عملکرد مغناطیسی مربوط به اتصال کوتاه کاربرد دارد.

وجود LAM در تابلوهایی که تشخیص نوع خطا اهمیت دارد مفید است، زیرا سیستم مانیتورینگ می تواند میان یک Trip حفاظتی عمومی و عملکرد بخش اتصال کوتاه تمایز ایجاد کند.

شنت تریپ RS

شنت تریپ امکان قطع کلید حرارتی با فرمان الکتریکی خارجی را فراهم می کند. این فرمان می تواند از شستی اضطراری، PLC، رله ایمنی یا سیستم حفاظتی دیگری صادر شود.

ولتاژ شنت تریپ باید با مدار فرمان سازگار باشد و کد مناسب همان فریم MMS انتخاب شود.

آندر ولتاژ RU و RUX

آندر ولتاژ برای Trip کردن کلید در شرایط افت ولتاژ مدار فرمان استفاده می شود. این عملکرد می تواند از ادامه کار یا راه‌اندازی ناخواسته تجهیز در شرایط ولتاژ نامناسب جلوگیری کند.

LS علاوه بر RU، مدل RUX را نیز ارائه می کند که ساختار آن شامل سوئیچ مرتبط با وضعیت MMS است. سازگاری RUX با تمام مدل‌های MMS یکسان نیست و باید از جدول تجهیزات جانبی همان محصول بررسی شود.

دستگیره خارجی MEH

دستگیره خارجی MEH برای تابلوهایی استفاده می شود که MMS داخل تابلو قرار دارد ولی اپراتور باید از روی درب تابلو بتواند آن را قطع و وصل کند.

خانواده MEH متناسب با MMS-32، MMS-63 و MMS-100 ارائه شده است. طول مکانیزم و نوع دستگیره بسته به کد محصول متفاوت است.

کاربردهای کلید حرارتی Metasol

راهنمای انتخاب کلید حرارتی Metasol

اول جریان نامی موتور از روی پلاک مشخص شود. انتخاب بر اساس جریان موتور دقیق‌تر از انتخاب صرف بر اساس توان kW است، زیرا جریان به ولتاژ، راندمان و ضریب توان موتور نیز وابسته است.

سپس فریم مناسب انتخاب می شود. برای جریان تا 40A خانواده MMS-32، برای محدوده 6 تا 65A خانواده MMS-63 و برای محدوده 11 تا 100A خانواده MMS-100 قابل بررسی است. همپوشانی بین فریم‌ها وجود دارد و انتخاب نهایی باید بر اساس رنج تنظیم، ابعاد و شرایط شبکه انجام شود.

در مرحله بعد سطح اتصال کوتاه شبکه مشخص می شود تا نسخه S یا H انتخاب شود. نسخه H برای کاربردهایی با نیاز به قدرت قطع بالاتر در نظر گرفته شده است.

اگر حفاظت حرارتی موتور نیاز است، مدل HI نباید به تنهایی انتخاب شود. HI فقط نسخه لحظه‌ای است و حفاظت اضافه‌بار باید از تجهیز دیگری تامین شود.

در مرحله آخر تجهیزات جانبی مانند FX، LX، LA، LAM، RS، RU، RUX، DA و MEH بر اساس نیاز مدار تعیین می شوند.

جدول انتخاب سریع

نصب کلید حرارتی Metasol

LS امکان نصب MMS روی ریل DIN و همچنین نصب با پیچ را برای خانواده جاری در نظر گرفته است. این موضوع مونتاژ کلید در تابلوهای کنترل موتور را ساده می کند.

سه فاز ورودی باید مطابق علامت ترمینال به کلید متصل شوند و خروجی نیز به موتور یا کنتاکتور مرتبط هدایت شود. اگر DA استفاده می شود، اتصال میان MMS و کنتاکتور با رابط مخصوص انجام خواهد شد.

پس از نصب، جریان حرارتی باید متناسب با موتور تنظیم و عملکرد مکانیکی ON/OFF/TRIP و تجهیزات جانبی کنترل شود. اتصال کابل و گشتاور پیچ ترمینال باید مطابق راهنمای همان Frame باشد.

قیمت کلید حرارتی ال اس Metasol

قیمت کلید حرارتی Metasol به فریم، رنج تنظیم جریان، نوع S/H/HI و تجهیزات جانبی بستگی دارد. دو محصول MMS-32H با جریان‌های تنظیم متفاوت کد و قیمت یکسانی ندارند.

مدل H نیز به دلیل مشخصات قدرت قطع با S متفاوت است و نسخه HI ساختار حفاظتی متفاوتی دارد. افزودن کنتاکت کمکی، کنتاکت خطا، شنت تریپ، آندر ولتاژ، رابط کنتاکتور یا دستگیره خارجی نیز قیمت مجموعه را تغییر می دهد.

برای استعلام دقیق بهتر است جریان نامی موتور، ولتاژ شبکه، مدل MMS، محدوده تنظیم و تجهیزات جانبی اعلام شوند. برای جایگزینی محصول قدیمی نیز کد کامل درج‌شده روی بدنه بررسی شود.
