کلید حرارتی ال اس یکی از تجهیزات اصلی حفاظت موتور در تابلوهای برق صنعتی است که در اسناد رسمی LS ELECTRIC با عنوان Manual Motor Starter یا MMS معرفی می شود. در بازار ایران به این محصول نام هایی مانند کلید حرارتی، کلید حفاظت موتور و MPCB نیز گفته می شود. وظیفه اصلی این تجهیز حفاظت موتور در برابر اضافه بار و اتصال کوتاه است و در مدل های حرارتی خانواده، حفاظت در برابر قطع فاز نیز وجود دارد. به دلیل وجود دسته قطع و وصل روی بدنه، MMS علاوه بر نقش حفاظتی امکان قطع و وصل دستی موتور را نیز فراهم می کند. خانواده فعلی Metasol MMS شامل سه فریم اصلی MMS-32، MMS-63 و MMS-100 است و محدوده جریان بسیار گسترده 0.1 تا 100A را پوشش می دهد. انتخاب صحیح کلید باید بر اساس جریان نامی موتور، جریان تنظیم حرارتی، قدرت قطع مورد نیاز، مدل S یا H و شرایط شبکه انجام شود.
کلید حرارتی LS چیست؟
کلید حرارتی یا MMS یک کلید سه پل مخصوص حفاظت موتور است. در مدل های دارای حفاظت حرارتی، جریان موتور از سه پل دستگاه عبور می کند و واحد حرارتی اضافه بار را پایش می کند. اگر جریان برای مدت مشخصی از مقدار تنظیم شده بیشتر شود، مکانیزم Trip عمل کرده و هر سه فاز موتور قطع می شوند.
بخش مغناطیسی نیز برای حفاظت اتصال کوتاه استفاده می شود و در جریان های بسیار بالا با سرعت زیادی مدار را قطع می کند. این ترکیب باعث می شود حفاظت اضافه بار و اتصال کوتاه در یک تجهیز فشرده انجام شود.
در مدل های حرارتی LS حفاظت قطع فاز نیز وجود دارد. این قابلیت برای موتور سه فاز اهمیت زیادی دارد، زیرا ادامه کار موتور با فقدان یک فاز می تواند باعث افزایش جریان دو فاز باقی مانده و آسیب سیم پیچ شود.

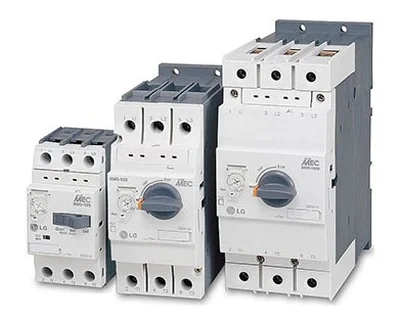

مدل های کلید حرارتی ال اس
| فریم |
مدل ها |
محدوده جریان |
عرض |
| 32AF |
MMS-32S / MMS-32H / MMS-32HI |
0.1…40A |
45mm |
| 63AF |
MMS-63S / MMS-63H / MMS-63HI |
6…65A |
55mm |
| 100AF |
MMS-100S / MMS-100H / MMS-100HI |
11…100A |
70mm |
کلید حرارتی MMS-32
MMS-32 کوچک ترین فریم خانواده فعلی Metasol MMS است و محدوده جریان 0.1 تا 40A را پوشش می دهد. این رنج گسترده باعث می شود برای موتورهای بسیار کوچک تا موتورهایی با جریان حدود 40A قابل استفاده باشد.
مدل های اصلی آن MMS-32S، MMS-32H و MMS-32HI هستند. نوع S دارای قدرت قطع استاندارد و نوع H دارای قدرت قطع بالاتر است. HI مدل قطع لحظه ای است و تفاوت مهمی با دو نوع دیگر دارد که هنگام انتخاب باید در نظر گرفته شود.
عرض بدنه 32AF برابر 45mm است و امکان نصب روی ریل DIN یا با پیچ وجود دارد. ترمینال ها نیز با ساختار Finger Safe طراحی شده اند.
کلید حرارتی MMS-63
MMS-63 فریم میانی این خانواده است و رنج جریان 6 تا 65A را پوشش می دهد. مدل های MMS-63S، MMS-63H و MMS-63HI برای این فریم عرضه شده اند.
عرض این فریم 55mm است و برای موتورهایی که جریان آن ها از محدوده MMS-32 بالاتر می رود مناسب است. قدرت قطع دقیق به تیپ S یا H، جریان تنظیم شده و ولتاژ شبکه وابسته است.
برای Replacement نباید فقط عبارت MMS-63 ملاک قرار گیرد؛ پسوند S، H یا HI و آمپراژ درج شده در انتهای کد نیز بخشی از مشخصات اصلی محصول است.
کلید حرارتی MMS-100
MMS-100 بزرگ ترین فریم این لاین آپ است و محدوده جریان 11 تا 100A را پوشش می دهد. مدل های MMS-100S، MMS-100H و MMS-100HI برای این فریم ارائه شده اند.
عرض MMS-100 برابر 70mm است. LS در این خانواده از دستگیره گردان سه وضعیتی ON، OFF و TRIP استفاده می کند که تشخیص وضعیت عملکرد کلید را ساده تر می کند.
این فریم برای موتورهای با جریان بالا تا 100A قابل بررسی است، اما جریان تنظیم باید با جریان نامی واقعی موتور هماهنگ شود و صرفا استفاده از کلید 100A برای هر موتور بزرگ تر صحیح نیست.
تفاوت مدل S و H
حرف S نشان دهنده مدل با قدرت قطع استاندارد و حرف H نشان دهنده مدل با قدرت قطع بالاتر است. هر دو گروه در نسخه های تنظیم پذیر جریان، حفاظت حرارتی موتور را ارائه می کنند.
انتخاب H فقط به معنی «بهتر بودن» کلید نیست؛ باید جریان اتصال کوتاه احتمالی در نقطه نصب مشخص شود. اگر ظرفیت قطع مدل S برای شبکه کافی باشد، استفاده از آن از نظر فنی قابل قبول است.
در محل هایی نزدیک ترانسفورماتور یا با جریان اتصال کوتاه بالا، معمولا نیاز به بررسی مدل H بیشتر خواهد بود.
مدل HI چیست؟
مدل های MMS-32HI، MMS-63HI و MMS-100HI از نوع قطع لحظه ای هستند. این مدل ها دارای حفاظت مغناطیسی اتصال کوتاه هستند اما واحد رهاساز حرارتی اضافه بار ندارند.
بنابراین از نظر فنی نباید HI را مانند یک «کلید حرارتی کامل» در نظر گرفت. در کاربردی که حفاظت اضافه بار موتور نیاز است، باید حفاظت حرارتی یا الکترونیکی مناسب به صورت جداگانه فراهم شود.
این تفاوت در انتخاب محصول بسیار مهم است، زیرا شباهت ظاهری مدل H و HI نباید باعث استفاده اشتباه از نسخه Instantaneous شود.
حفاظت اضافه بار
در مدل های S و H، حفاظت اضافه بار از طریق مکانیزم حرارتی قابل تنظیم انجام می شود. جریان تنظیم باید بر اساس جریان پلاک موتور تعیین شود.
خانواده Metasol MMS در صفحه رسمی فعلی با مشخصه اضافه بار Class 10 معرفی شده است. این ویژگی برای بسیاری از موتورهای صنعتی با زمان راه اندازی متعارف مناسب است.
اگر موتور دارای زمان راه اندازی طولانی یا شرایط کاری ویژه باشد، هماهنگی منحنی حفاظتی با زمان شتاب گیری موتور باید بررسی شود و تنظیم صرف بر اساس یک عدد تقریبی انجام نشود.
حفاظت اتصال کوتاه
بخش مغناطیسی کلید برای حفاظت سریع در برابر اتصال کوتاه استفاده می شود. در اطلاعات فنی خانواده، عملکرد لحظه ای تا حدود 13 برابر حداکثر جریان تنظیمی برای مدل های مربوط تعریف شده است.
قدرت قطع کل خانواده بسته به مدل و ولتاژ تا 100kA در 415VAC می رسد، اما این عدد را نباید به تمام مدل ها و تمام مقادیر جریان تعمیم داد.
برای انتخاب دقیق باید Icu همان کد محصول در ولتاژ کاری شبکه با جریان اتصال کوتاه محاسبه شده مقایسه شود.
حفاظت قطع فاز
قطع یکی از فازها در موتور سه فاز می تواند باعث افزایش جریان فازهای باقی مانده و داغ شدن موتور شود. LS حفاظت Phase Failure را از قابلیت های مدل های حفاظت موتور MMS معرفی می کند.
این قابلیت یکی از تفاوت های کلید حرارتی مناسب موتور با یک کلید حفاظتی عمومی است و برای موتورهای سه فاز اهمیت زیادی دارد.
تنظیم جریان کلید حرارتی LS
روی مدل های قابل تنظیم، یک پیچ یا Dial برای تعیین جریان حفاظت حرارتی وجود دارد. کد محصول نیز محدوده تنظیم مشخصی دارد؛ بنابراین یک MMS-32H با رنج پایین نمی تواند برای موتور 32A صرفا با تغییر Dial استفاده شود.
ابتدا باید مدلی انتخاب شود که جریان نامی موتور داخل بازه تنظیم آن قرار گیرد و سپس Dial بر اساس جریان پلاک و شرایط نصب تنظیم شود.
تنظیم بیش از حد بالا می تواند حفاظت اضافه بار موتور را تضعیف کند و تنظیم بسیار پایین باعث Trip ناخواسته هنگام کار عادی یا راه اندازی شود.
تفاوت کلید حرارتی و رله حرارتی
| ویژگی |
MMS / کلید حرارتی |
رله حرارتی |
| حفاظت اضافه بار | دارد | دارد |
| حفاظت اتصال کوتاه | دارد | ندارد |
| قطع مستقیم مدار قدرت | دارد | معمولا از طریق کنتاکتور |
| قطع و وصل دستی | دارد | ندارد |
بنابراین رله حرارتی MT ال اس و MMS یک محصول واحد نیستند. رله MT معمولا همراه کنتاکتور استفاده می شود، در حالی که MMS خود مدار قدرت را در اضافه بار یا اتصال کوتاه قطع می کند.
ترکیب کلید حرارتی و کنتاکتور LS
یکی از کاربردهای رایج MMS نصب در بالادست کنتاکتور است. در این ساختار کلید حرارتی حفاظت موتور و اتصال کوتاه را انجام می دهد و کنتاکتور وظیفه قطع و وصل مکرر از طریق مدار فرمان را بر عهده دارد.
LS برای اتصال مستقیم MMS به کنتاکتورهای Mini، Metasol و Susol از Direct Adaptor استفاده می کند. این قطعه سیم کشی قدرت میان کلید و کنتاکتور را ساده تر کرده و مجموعه فشرده تری ایجاد می کند.
انتخاب Direct Adaptor باید بر اساس فریم MMS و مدل دقیق کنتاکتور انجام شود. یک رابط برای تمام فریم ها قابل استفاده نیست.
تجهیزات جانبی کلید حرارتی LS
| تجهیز |
کد خانواده |
کاربرد |
| کنتاکت کمکی جلو | FX | اعلام وضعیت و مدار فرمان |
| کنتاکت کمکی جانبی | LX | افزایش تعداد کنتاکت کمکی |
| کنتاکت خطا | LA | اعلام Trip کلید |
| کنتاکت خطای مغناطیسی | LAM | اعلام Trip ناشی از اتصال کوتاه |
| شنت تریپ | RS | قطع کلید با فرمان خارجی |
| آندر ولتاژ | RU | Trip در افت ولتاژ |
| آندر ولتاژ همراه سوئیچ | RUX | کنترل UVT متناسب با وضعیت کلید |
| رابط مستقیم کنتاکتور | DA | اتصال مستقیم MMS و کنتاکتور |
| دستگیره خارجی | MEH | فرمان از روی درب تابلو |
LS علاوه بر این تجهیزات، شینه های فازی PB/PBL، ترمینال بلوک، Dial Cover و سایر قطعات نصب را نیز ارائه می کند. سازگاری هر Accessory با MMS-32، MMS-63 یا MMS-100 باید بر اساس جدول رسمی بررسی شود.
کنتاکت خطا LA و LAM
LA برای اعلام Trip کلید استفاده می شود و می تواند وقوع عملکرد حفاظتی را به PLC یا چراغ خطا منتقل کند.
LAM به طور مشخص برای اعلام Trip مغناطیسی ناشی از اتصال کوتاه طراحی شده است. بنابراین در مدارهای مانیتورینگ می توان میان وضعیت عمومی Trip و اتصال کوتاه تمایز بیشتری ایجاد کرد.
شنت تریپ و آندر ولتاژ
RS یا Shunt Release امکان Trip کردن MMS با فرمان الکتریکی از راه دور را فراهم می کند. این فرمان می تواند از PLC، شستی اضطراری یا سیستم حفاظتی خارجی ارسال شود.
RU یا Undervoltage Release هنگام کاهش ولتاژ فرمان کلید را Trip می کند. RUX نسخه آندر ولتاژ همراه با Switch است و عملکرد آن با وضعیت مکانیکی MMS هماهنگ می شود.
ولتاژ دقیق RS، RU یا RUX باید با مدار فرمان و کد تجهیز تطبیق داده شود و بدون بررسی Catalog نباید یک Release برای همه مدل ها در نظر گرفته شود.
دستگیره خارجی MEH
دستگیره خارجی برای کنترل MMS از روی درب تابلو استفاده می شود. خانواده MEH بر اساس فریم در نسخه های مناسب MMS-32، MMS-63 و MMS-100 ارائه شده است.
این تجهیز در تابلوهایی که خود کلید پشت درب نصب شده و اپراتور نباید به بخش داخلی تابلو دسترسی داشته باشد کاربرد زیادی دارد.
کاربردهای کلید حرارتی ال اس
تابلوهای کنترل موتور
پمپ و فن
کمپرسور
نوار نقاله
ماشین آلات صنعتی
تابلو MCC
راه اندازی مستقیم موتور
ترکیب با کنتاکتور LS
راهنمای انتخاب کلید حرارتی ال اس
اول جریان نامی درج شده روی پلاک موتور مشخص شود. مهم ترین معیار انتخاب، Full Load Current موتور است و فقط توان kW نباید مبنا قرار گیرد.
سپس مدلی انتخاب شود که جریان موتور در محدوده تنظیم حرارتی آن قرار داشته باشد. برای مثال اگر جریان موتور از 40A بیشتر باشد، MMS-32 انتخاب مناسبی نیست و باید فریم MMS-63 یا MMS-100 بررسی شود.
در مرحله بعد جریان اتصال کوتاه شبکه تعیین شود تا مشخص شود نسخه S پاسخگو است یا H با قدرت قطع بالاتر نیاز خواهد بود.
اگر حفاظت اضافه بار مورد نیاز است باید مدل S یا H انتخاب شود. مدل HI فقط حفاظت لحظه ای اتصال کوتاه دارد و برای حفاظت کامل موتور به تجهیز اضافه بار جداگانه نیاز دارد.
در پایان نیاز به کنتاکت کمکی، کنتاکت خطا، شنت تریپ، آندر ولتاژ، دستگیره خارجی و Direct Adaptor کنتاکتور بررسی شود.
| نیاز |
خانواده قابل بررسی |
| موتور تا 40A | MMS-32 |
| موتور 6 تا 65A | MMS-63 |
| موتور 11 تا 100A | MMS-100 |
| قدرت قطع استاندارد | مدل S با بررسی Icu |
| قدرت قطع بالاتر | مدل H |
| فقط حفاظت لحظه ای اتصال کوتاه | مدل HI + حفاظت اضافه بار جداگانه |
نصب کلید حرارتی LS
MMS در مدل های مربوط روی ریل DIN یا با پیچ قابل نصب است. سه فاز شبکه به ورودی کلید و خروجی سه پل به موتور یا کنتاکتور متصل می شوند.
جریان Dial باید قبل از بهره برداری مطابق جریان نامی موتور تنظیم شود. استفاده از حداکثر تنظیم به صورت پیش فرض، بدون توجه به پلاک موتور، می تواند حفاظت اضافه بار را ناکارآمد کند.
بعد از نصب، عملکرد مکانیکی ON/OFF/TRIP، تست Trip و تجهیزات جانبی نیز باید بررسی شوند. سطح مقطع کابل و گشتاور ترمینال باید از Manual همان فریم استخراج شود.
قیمت کلید حرارتی ال اس
قیمت کلید حرارتی LS به فریم، محدوده جریان، مدل S/H/HI و تجهیزات جانبی بستگی دارد. دو کلید MMS-32H با رنج تنظیم متفاوت، کد محصول و قیمت متفاوتی دارند.
نسخه H به دلیل قدرت قطع بالاتر با نسخه S یکسان نیست و مدل HI نیز ساختار حفاظتی متفاوتی دارد. کنتاکت کمکی، شنت تریپ، UVT، دستگیره خارجی و Direct Adaptor نیز به صورت جداگانه روی قیمت مجموعه اثر می گذارند.
برای استعلام دقیق بهتر است جریان نامی موتور، مدل MMS، رنج تنظیم و تجهیزات جانبی مورد نیاز اعلام شوند. در تعویض یک کلید موجود، ارسال کد کامل درج شده روی بدنه بهترین روش برای جلوگیری از انتخاب اشتباه است.
سوالات متداول کلید حرارتی ال اس
کلید حرارتی LS تا چند آمپر است؟
خانواده فعلی Metasol MMS از 0.1 تا 100A را پوشش می دهد.
MMS-32 تا چند آمپر است؟
محدوده کلی خانواده MMS-32 برابر 0.1 تا 40A است.
MMS-63 تا چند آمپر است؟
محدوده خانواده MMS-63 برابر 6 تا 65A است.
MMS-100 تا چند آمپر است؟
این فریم جریان 11 تا 100A را پوشش می دهد.
تفاوت مدل S و H چیست؟
S مدل با قدرت قطع استاندارد و H مدل با قدرت قطع بالاتر است. انتخاب باید بر اساس جریان اتصال کوتاه شبکه انجام شود.
مدل HI هم کلید حرارتی است؟
HI از نظر ظاهری عضو خانواده MMS است اما فاقد رهاساز حرارتی بوده و فقط حفاظت مغناطیسی اتصال کوتاه دارد؛ برای اضافه بار به حفاظت جداگانه نیاز است.
کلید حرارتی LS از قطع فاز حفاظت می کند؟
در مدل های حرارتی حفاظت موتور، LS حفاظت قطع فاز را از قابلیت های MMS معرفی می کند.
آیا MMS جای کنتاکتور را می گیرد؟
برای قطع و وصل دستی بله، اما برای فرمان مکرر از PLC یا مدار کنترل معمولا MMS همراه کنتاکتور استفاده می شود.
قدرت قطع کلید حرارتی LS چقدر است؟
بسته به مدل، جریان تنظیم و ولتاژ متفاوت است و حداکثر خانواده در شرایط مربوط تا 100kA در 415VAC می رسد.
برای خرید کلید حرارتی LS چه اطلاعاتی لازم است؟
جریان نامی موتور، ولتاژ شبکه، قدرت قطع مورد نیاز، مدل S/H یا HI و تجهیزات جانبی مورد نیاز باید مشخص شوند.
راهنمای خرید و قیمت کلید حرارتی ال اس
برای خرید کلید حرارتی ال اس ابتدا جریان نامی موتور و جریان اتصال کوتاه شبکه مشخص شود. MMS-32 محدوده 0.1 تا 40A، MMS-63 محدوده 6 تا 65A و MMS-100 محدوده 11 تا 100A را پوشش می دهند. سپس بر اساس قدرت قطع مورد نیاز نوع S یا H انتخاب می شود. اگر مدل HI مورد نظر باشد باید توجه داشت که این نسخه حفاظت حرارتی اضافه بار ندارد. در مرحله بعد کنتاکت کمکی، کنتاکت خطا، شنت تریپ، آندر ولتاژ، دستگیره خارجی و رابط مستقیم کنتاکتور بررسی می شوند.
