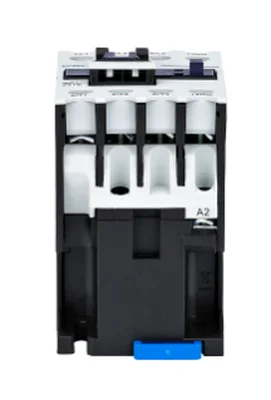

کنتاکتور چینت NC1

کنتاکتور چینت NC1 یا CHINT NC1 AC Contactor یکی از خانواده های عمومی کنتاکتور این برند برای کنترل موتور، قطع و وصل مدارهای قدرت، تابلوهای صنعتی، تجهیزات تهویه، پمپ، کمپرسور و ماشین آلات است. این سری در محدوده اصلی 9 تا 95A برای AC-3 در 400V عرضه می شود و از مدل های کوچک NC1-09 تا NC1-95 را پوشش می دهد. NC1 علاوه بر نسخه های سه پل، در بعضی جریان ها به صورت چهار پل نیز تولید می شود و بوبین های AC یا DC، کنتاکت های کمکی و امکان ترکیب با رله اضافه بار از ویژگی های مهم آن هستند. در کاربرد موتور، مهم ترین معیار انتخاب جریان AC-3 و توان موتور در ولتاژ واقعی شبکه است؛ زیرا جریان AC-1، AC-3 و AC-4 یک کنتاکتور با یکدیگر یکسان نیستند. انتخاب صحیح NC1 باید بر اساس جریان پلاک موتور، توان، ولتاژ شبکه، ولتاژ مدار فرمان، تعداد دفعات قطع و وصل و نوع کاربرد انجام شود.

معرفی کنتاکتور چینت NC1

NC1 یک Electromagnetic Contactor برای وصل و قطع مکرر مدارهای AC از راه دور است. با اعمال ولتاژ به بوبین، هسته متحرک جذب شده و کنتاکت های اصلی بسته می شوند.

با قطع ولتاژ Coil، مکانیزم فنری کنتاکتور را به وضعیت اولیه برمی گرداند و مسیر اصلی قدرت باز می شود.

این سری مطابق IEC/EN 60947-4-1 طراحی شده و Utilization Categoryهای AC-3 و AC-4 در مشخصات رسمی آن تعریف شده اند.

ولتاژ عایقی نامی سری 690V است و مدل ها برای کاربردهای موتور و Switching عمومی در تابلوهای فشار ضعیف قابل استفاده هستند.

مدل های کنتاکتور NC1 چینت

خانواده اصلی NC1 شامل مدل های 9، 12، 18، 25، 32، 40، 50، 65، 80 و 95A است.

توان های جدول برای کاربرد AC-3 و شبکه 380/400V هستند. در ولتاژهای دیگر، توان قابل کنترل تغییر می کند و باید جدول رسمی همان مدل بررسی شود.

NC1-09 و NC1-12

NC1-09 و NC1-12 کوچک ترین مدل های اصلی این خانواده هستند و به ترتیب جریان AC-3 برابر 9 و 12A در 400V دارند.

توان موتور متناظر در 400V به ترتیب 4 و 5.5kW است. این دو Frame علاوه بر نسخه سه پل، در ساختار چهار پل نیز عرضه می شوند.

به دلیل ابعاد کوچک، این مدل ها در تابلوهای موتورهای سبک، پمپ های کوچک، فن و تجهیزات HVAC کاربرد زیادی دارند.

NC1-18 تا NC1-32

مدل های NC1-18، NC1-25 و NC1-32 بخش میانی خانواده را تشکیل می دهند و در 400V به ترتیب برای جریان AC-3 برابر 18، 25 و 32A طراحی شده اند.

توان موتور متناظر آن ها 7.5، 11 و 15kW است.

NC1-25 در مدل چهار پل نیز وجود دارد، اما در Ordering Structure فعلی NC1-18 و NC1-32 در Frame سه پل تعریف شده اند.

NC1-40 تا NC1-95

برای موتورهای بزرگ تر، مدل های NC1-40، NC1-50، NC1-65، NC1-80 و NC1-95 قابل بررسی هستند.

توان موتور این مدل ها در 400V به ترتیب 18.5، 22، 30، 37 و 45kW است.

در این گروه نسخه های چهار پل 4NO یا 2NO+2NC نیز برای مدل های تعریف شده در کاتالوگ قابل سفارش هستند.

مدل سه پل NC1

ساختار استاندارد کنتاکتور موتور NC1 دارای سه کنتاکت اصلی Normally Open است.

سه فاز شبکه به ترمینال های ورودی وصل می شوند و خروجی سه پل به موتور یا بار سه فاز متصل خواهد شد.

در مدل های NC1-09 تا NC1-32، نسخه سه پل می تواند با یک کنتاکت کمکی 1NO یا 1NC سفارش داده شود.

در مدل های NC1-40 تا NC1-95 ساختار 3NO اصلی همراه 1NO+1NC Auxiliary Contact در Ordering Code تعریف شده است.

کنتاکتور چهار پل NC1

NC1 در بعضی Frameها به صورت چهار پل نیز تولید می شود.

ساختار 4NO برای مدل های 9، 12، 25، 40، 50، 65، 80 و 95A در کاتالوگ رسمی وجود دارد.

همین مدل ها می توانند در ترکیب 2NO+2NC Main Contact نیز ارائه شوند.

مدل چهار پل برای Switching چهار هادی یا مدارهای خاص کاربرد دارد و به معنی توان بالاتر از نسخه سه پل نیست.

بوبین AC کنتاکتور NC1

نسخه استاندارد NC1 با AC Coil در ولتاژهای متنوع مدار فرمان عرضه می شود.

ولتاژ بوبین بخشی از کد سفارش است و باید دقیقا با Voltage مدار فرمان تابلو تطبیق داده شود.

استفاده از بوبین با ولتاژ پایین تر از منبع می تواند Coil را بسوزاند و ولتاژ کمتر از محدوده عملکرد نیز ممکن است باعث جذب ناقص، صدای غیرعادی و داغ شدن کنتاکتور شود.

کنتاکتور NC1 با بوبین DC

CHINT نسخه DC Coil سری NC1 را نیز عرضه می کند و در ساختار کدگذاری رسمی، حرف Z نشان دهنده DC Coil است.

ولتاژهای متداول DC بر اساس مدل شامل گزینه هایی مانند 24، 36، 48، 110 و 220V هستند.

هنگام جایگزینی یک مدل AC با DC یا برعکس باید کد کامل، ساختار Coil و مدار فرمان بررسی شوند و تغییر فقط بر اساس شباهت ظاهری انجام نشود.

تفاوت AC-1 و AC-3 در NC1

Rated Current کنتاکتور به نوع بار وابسته است و یک مدل می تواند در AC-1 و AC-3 جریان های متفاوتی داشته باشد.

AC-1 بیشتر برای بارهای غیرالقایی یا کم القا مانند هیترهای مقاومتی استفاده می شود.

AC-3 برای راه اندازی موتور قفس سنجابی و قطع موتور در شرایط عادی تعریف شده و معیار اصلی انتخاب کنتاکتور موتور است.

برای مثال NC1-95 در نام مدل 95A را بر اساس AC-3 در 400V نشان می دهد، در حالی که Conventional Thermal Current آن مقدار دیگری دارد.

AC-4 و کاربردهای سنگین

NC1 علاوه بر AC-3، Rating مربوط به AC-4 نیز دارد.

AC-4 برای شرایط سختی مانند Jogging، Inching، Plugging و Reversing مکرر موتور مطرح است.

در AC-4 جریان مجاز کنتاکتور بسیار کمتر از مقدار AC-3 می شود؛ زیرا کنتاکت ها تحت تنش الکتریکی و حرارتی شدیدتری قرار دارند.

برای ماشین هایی که موتور را با دفعات بالا Forward/Reverse می کنند، انتخاب فقط از روی جریان AC-3 توصیه نمی شود.

کنتاکت کمکی NC1

Auxiliary Contact برای مدار فرمان، خودنگهدار، Interlock، اعلام وضعیت و اتصال به PLC استفاده می شود.

در مدل های 9 تا 32A، Ordering Codeهای اصلی امکان 1NO یا 1NC Auxiliary Contact را همراه سه Main Contact فراهم می کنند.

در مدل های 40 تا 95A، ترکیب داخلی 1NO+1NC در نسخه مربوط وجود دارد.

در صورت نیاز به Contact بیشتر، Auxiliary Contact Block سازگار با Frame باید انتخاب شود.

کنتاکتور چپ گرد و راست گرد NC1

خانواده NC1 در ساختار سفارش دارای Reversing/Change-over Type نیز هست.

در مدار Reversing از دو کنتاکتور برای جابه جایی ترتیب فازها و تغییر جهت موتور استفاده می شود.

برای جلوگیری از وصل همزمان دو کنتاکتور باید Interlock مکانیکی و معمولا Interlock الکتریکی نیز در مدار فرمان اجرا شود.

نسخه Reversing محدودیت های ترکیبی خاص خود را دارد و Part Number دقیق باید از جدول سفارش بررسی شود.

رله اضافه بار مناسب NC1

کنتاکتور NC1 حفاظت اضافه بار موتور را به تنهایی انجام نمی دهد و برای این منظور می توان از Thermal Overload Relay مناسب استفاده کرد.

خانواده NR2 چینت برای ترکیب با کنتاکتورهای NC1 ارائه شده است و محدوده جریان آن باید بر اساس جریان نامی موتور انتخاب شود.

NR2 دارای حفاظت اضافه بار و Phase Loss، تنظیم جریان، انتخاب Manual/Automatic Reset و کنتاکت های کمکی NO/NC است.

در انتخاب مجموعه Starter باید هم Frame کنتاکتور و هم Range تنظیم رله اضافه بار بررسی شوند.

تجهیزات جانبی NC1

برای توسعه مدار NC1 می توان از تجهیزات جانبی سازگار با این خانواده استفاده کرد.

سازگاری Accessory به Frame وابسته است؛ بنابراین صرف عبارت «لوازم NC1» برای انتخاب دقیق کافی نیست و مدل کنتاکتور باید مشخص باشد.

عمر مکانیکی و تعداد قطع و وصل

Electrical Life و Mechanical Life با Frame و Category تغییر می کنند.

برای مدل های کوچک NC1-09 تا NC1-25، کاتالوگ فعلی Electrical Life در AC-3 را تا حدود یک میلیون Operation و Mechanical Life را تا 10 میلیون Operation ثبت می کند.

با افزایش Frame مقادیر متفاوت می شوند؛ بنابراین در ماشین هایی با Switching زیاد باید منحنی عمر همان کد بررسی شود.

شرایط محیطی و نصب NC1

دمای مرجع کاری خانواده NC1 از −5 تا +40°C اعلام شده است.

در دمای بالاتر از 40°C، سازنده Correction Factor برای Rated Operational Current ارائه می کند؛ بنابراین استفاده در تابلوی گرم بدون Derating صحیح نیست.

ارتفاع مرجع تا 2000m است و برای ارتفاع های بالاتر نیز Correction Factor جریان و تحمل ضربه ولتاژی ارائه شده است.

زاویه نصب نسبت به حالت عمودی در شرایط استاندارد نباید از مقدار مجاز سازنده خارج شود.

درجه حفاظت کنتاکتور NC1

در کاتالوگ فعلی برای ساختار خود NC1 درجه حفاظت IP10 اعلام شده است.

کنتاکتور برای نصب داخل Enclosure یا تابلو برق طراحی می شود و حفاظت محیطی نهایی باید توسط بدنه تابلو فراهم شود.

بنابراین NC1 نباید بدون محفظه مناسب در محیط دارای گردوغبار، رطوبت یا تماس مستقیم اپراتور نصب شود.

تفاوت NC1 و NXC چینت

NC1 یک خانواده عمومی باسابقه است که رنج اصلی آن تا 95A در AC-3 است.

NXC خانواده جدیدتر و گسترده تر CHINT است که محدوده بسیار بزرگ تری از 6 تا 630A را پوشش می دهد.

برای Replacement یک NC1 موجود، لزوما تغییر به NXC ضروری نیست؛ اگر NC1 دقیق مورد نیاز در دسترس باشد می توان همان مدل را استفاده کرد.

در طراحی جدید، مقایسه NXC از نظر ابعاد، Accessory، بوبین و قیمت نیز منطقی است؛ اما جایگزینی باید با بررسی Wiring و مشخصات انجام شود.

راهنمای انتخاب کنتاکتور چینت NC1

ابتدا نوع بار مشخص شود. اگر بار موتور سه فاز است، جریان AC-3 و توان موتور معیار اصلی هستند.

سپس Voltage شبکه بررسی شود. جدول 400V را نباید مستقیما برای موتور 220 یا 690V استفاده کرد.

در مرحله بعد Voltage Coil مشخص شود؛ برای مثال مدار فرمان ممکن است 24VDC، 110VAC یا 220VAC باشد.

اگر مدار Reversing، Jog یا Switching پرتعداد است، AC-4 و Electrical Life نیز بررسی شوند.

در پایان تعداد پل، کنتاکت کمکی، رله اضافه بار و سایر تجهیزات جانبی مشخص شوند.

کاربردهای کنتاکتور NC1

قیمت کنتاکتور چینت NC1

قیمت NC1 به جریان، Frame، نوع Coil، ولتاژ بوبین، سه پل یا چهار پل بودن و نوع کنتاکت های کمکی وابسته است.

برای مثال NC1-09 با NC1-95 از نظر ابعاد، ظرفیت Switching، Coil و قیمت تفاوت زیادی دارد.

حتی دو NC1-25 با Voltage Coil متفاوت Part Number یکسانی ندارند و باید هنگام سفارش مشخصات کامل اعلام شوند.

اگر کنتاکتور برای موتور انتخاب می شود، ارسال توان موتور، جریان پلاک، ولتاژ سه فاز و ولتاژ مدار فرمان باعث انتخاب دقیق تر مدل خواهد شد.
