تجهیزات جانبی کلید حرارتی ال اس

تجهیزات جانبی کلید حرارتی ال اس مجموعه قطعات کنترلی، اعلام وضعیت، حفاظتی، اتصال و نصب هستند که برای توسعه قابلیت‌های کلیدهای حفاظت موتور MMS شرکت LS ELECTRIC استفاده می شوند. کلید حرارتی در حالت پایه وظیفه حفاظت موتور در برابر اضافه‌بار و اتصال کوتاه و در مدل‌های مربوط قطع فاز را بر عهده دارد، اما در بسیاری از تابلوهای صنعتی نیاز است وضعیت کلید به PLC ارسال شود، نوع تریپ مشخص شود، کلید با فرمان خارجی قطع شود، در افت ولتاژ عمل کند، از روی درب تابلو کنترل شود یا مستقیما به کنتاکتور متصل شود. LS برای این کاربردها مجموعه گسترده‌ای شامل کنتاکت کمکی FX و LX، کنتاکت خطا LA و LAM، شنت تریپ RS، رله آندرولتاژ RU و RUX، رابط مستقیم DA، پایه نصب MU، شینه‌های PB/PBL، دستگیره MEH و تجهیزات ترمینال ارائه می کند. انتخاب هر قطعه باید بر اساس فریم، مدل و کد دقیق MMS انجام شود.

انواع تجهیزات جانبی کلید حرارتی LS

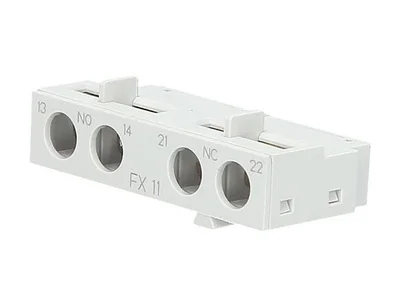

کنتاکت کمکی FX کلید حرارتی

FX کنتاکت کمکی جلویی خانواده MMS است. این قطعه برای ارسال وضعیت الکتریکی کلید به مدار فرمان استفاده می شود و می تواند به ورودی PLC، چراغ سیگنال، رله یا سیستم مانیتورینگ متصل شود.

در لاین‌آپ جاری LS ترکیب‌هایی مانند 2NO، 1NO+1NC و 2NC برای FX وجود دارند. انتخاب ترکیب مناسب به مدار فرمان بستگی دارد و لازم نیست همیشه از یک نوع ثابت استفاده شود.

مزیت FX نصب در قسمت جلوی MMS است و در طراحی‌هایی که فضای جانبی محدود است می تواند انتخاب مناسبی باشد. سازگاری آن با فریم و سایر تجهیزات نصب‌شده باید طبق آرایش مجاز LS بررسی شود.

کنتاکت کمکی LX

LX کنتاکت کمکی جانبی است و در سمت چپ MMS نصب می شود. مانند FX برای اعلام وضعیت و توسعه مدار فرمان استفاده می شود.

برای LX نیز ترکیب‌های 2NO، 1NO+1NC و 2NC در خانواده جاری وجود دارند. تعداد قطعات قابل نصب و امکان ترکیب آن با LA یا LAM به فریم و آرایش استاندارد تجهیزات جانبی بستگی دارد.

در طراحی تابلو بهتر است پیش از خرید مشخص شود چند کنتاکت NO و NC نیاز است تا از نصب قطعات اضافی و اشغال فضای جانبی جلوگیری شود.

تفاوت FX و LX

هر دو تجهیز برای اعلام وضعیت و مدار فرمان استفاده می شوند، اما محل نصب متفاوتی دارند. FX روی قسمت جلویی و LX روی بخش جانبی MMS نصب می شود.

به همین دلیل انتخاب فقط بر اساس تعداد کنتاکت انجام نمی شود و باید فضای تابلو و ترکیب سایر تجهیزات جانبی نیز در نظر گرفته شود.

کنتاکت خطا LA

LA کنتاکت اعلام خطای عمومی MMS است و در صورت عملکرد حفاظتی کلید می تواند تغییر وضعیت دهد. این سیگنال برای روشن کردن چراغ Trip، ارسال آلارم به PLC یا ثبت خطا در سیستم کنترل قابل استفاده است.

LS برای MMS-32 و همچنین MMS-63/100 کدهای مرتبط با LA را در ساختار جاری خود دارد. از جمله ترکیب‌های 1NO+1NC و 2NC بسته به کد محصول دیده می شوند.

LA با کنتاکت کمکی معمولی تفاوت دارد؛ کنتاکت کمکی وضعیت مکانیکی کلید را برای مدار فرمان در اختیار می گذارد، در حالی که LA برای تشخیص وقوع Trip استفاده می شود.

کنتاکت خطای مغناطیسی LAM

LAM برای اعلام عملکرد بخش مغناطیسی MMS استفاده می شود. این عملکرد معمولا با اتصال کوتاه و تریپ سریع کلید ارتباط دارد.

استفاده از LAM در تابلوهایی که تشخیص نوع خطا اهمیت دارد مفید است. برای مثال PLC می تواند بین تریپ عمومی ثبت‌شده توسط LA و تریپ مغناطیسی ثبت‌شده توسط LAM تمایز قائل شود.

ترکیب‌هایی مانند 2NO، 1NO+1NC و 2NC در کدهای مربوط دیده می شوند، اما انتخاب نهایی باید با فریم MMS و ساختار مدار فرمان مطابقت داشته باشد.

تفاوت LA و LAM

شنت تریپ RS

RS برای قطع کلید حرارتی با فرمان الکتریکی خارجی استفاده می شود. با اعمال ولتاژ صحیح به شنت تریپ، MMS از حالت وصل خارج شده و مدار موتور قطع می شود.

این قابلیت در مدار توقف اضطراری، سیستم‌های ایمنی، PLC و حفاظت‌های خارجی کاربرد دارد. شنت تریپ در سمت مربوط MMS نصب می شود و ولتاژ آن باید دقیقا با مدار فرمان مطابقت داشته باشد.

LS کدهای RS با ولتاژهای فرمان متعدد عرضه می کند؛ بنابراین هنگام سفارش فقط گفتن «شنت تریپ MMS» کافی نیست و ولتاژ فرمان باید مشخص شود.

رله آندرولتاژ RU

RU یا رله آندرولتاژ برای قطع MMS هنگام کاهش ولتاژ مدار فرمان استفاده می شود. این تجهیز در کاربردهایی مهم است که ادامه کار یا وصل ماندن موتور در افت ولتاژ مناسب نیست.

یکی دیگر از کاربردهای آن جلوگیری از وصل مجدد ناخواسته پس از قطع و برگشت تغذیه است؛ البته نحوه عملکرد نهایی به طراحی مدار فرمان وابسته است.

مانند شنت تریپ، RU نیز با ولتاژهای مختلف عرضه می شود و انتخاب آن باید بر اساس ولتاژ واقعی مدار فرمان انجام شود.

آندرولتاژ همراه سوئیچ RUX

RUX نسخه‌ای از واحد آندرولتاژ است که همراه سوئیچ مرتبط با وضعیت MMS عرضه می شود. این ساختار برای کاربردهایی که عملکرد واحد آندرولتاژ باید با وضعیت کلید هماهنگ شود قابل استفاده است.

سازگاری RUX با همه نسخه‌های MMS یکسان نیست. بنابراین نوع S، H یا فریم کلید باید پیش از سفارش بررسی شود و نباید آن را صرفا جایگزین RU در هر ترکیبی دانست.

رابط مستقیم DA بین کلید حرارتی و کنتاکتور

رابط مستقیم DA یکی از کاربردی‌ترین تجهیزات جانبی MMS است. این قطعه امکان اتصال مستقیم خروجی کلید حرارتی به ورودی کنتاکتور را بدون سیم‌کشی مجزای متداول میان دو تجهیز فراهم می کند.

LS نسخه‌های مختلف DA را برای ترکیب MMS با کنتاکتورهای Mini MS، Metasol و Susol ارائه می کند. برای مثال خانواده‌های DA-18 و DA-32 برای برخی ترکیب‌های MMS-32 با کنتاکتورهای Metasol و DA-63 یا DA-95 برای فریم‌های بالاتر استفاده می شوند.

در کد DA حتی AC یا DC بودن کنتاکتور می تواند موثر باشد؛ بنابراین مدل کلید حرارتی و مدل کامل کنتاکتور باید همزمان در انتخاب رابط در نظر گرفته شوند.

پایه نصب مشترک MU

MU یک پایه نصب است که مجموعه MMS و کنتاکتور روی آن مونتاژ می شوند. پس از اتصال مستقیم دو تجهیز با DA، پایه MU می تواند مجموعه مکانیکی یکپارچه‌تر و مرتب‌تری ایجاد کند.

LS در راهنمای جاری خود این تجهیزات را برای ترکیب MMS با کنتاکتورهای Mini، Metasol و Susol تا محدوده‌های مربوط ارائه می کند. انتخاب پایه نیز به Frame دو تجهیز وابسته است.

دستگیره خارجی MEH

دستگیره خارجی MEH زمانی استفاده می شود که کلید حرارتی داخل تابلو نصب شده اما فرمان قطع و وصل باید از روی درب تابلو در دسترس باشد.

خانواده MEH بر اساس فریم MMS-32، MMS-63 و MMS-100 عرضه می شود و نسخه‌های مختلفی از نظر طول مکانیزم و ساختار نصب دارد. بنابراین قبل از خرید باید عمق تابلو و Frame کلید مشخص شوند.

این تجهیز به ویژه در تابلوهای صنعتی بسته، ماشین‌آلات و تابلوهای MCC که دسترسی مستقیم به داخل تابلو مطلوب نیست کاربرد دارد.

شینه فازی PB و PBL

شینه فازی برای تغذیه چند کلید حرارتی که در کنار یکدیگر نصب شده‌اند استفاده می شود. این روش می تواند حجم سیم‌کشی ورودی را کاهش دهد و آرایش تابلو را مرتب‌تر کند.

LS خانواده PB و PBL را برای MMS ارائه می کند. نسخه‌های PBL برای آرایش‌هایی طراحی شده‌اند که تجهیزات جانبی جانبی مانند LX، LA یا LAM نیز نصب شده‌اند و فضای بیشتری بین کلیدها نیاز است.

شینه مناسب به فریم، تعداد MMSهای متصل و آرایش تجهیزات جانبی وابسته است؛ بنابراین مدل‌های PB-32 و PB-63 نباید بدون تطبیق جای یکدیگر استفاده شوند.

کاور حفاظتی شینه PBPC

در کنار سیستم شینه، کاور حفاظتی PBPC برای پوشاندن بخش‌های برق‌دار و افزایش ایمنی تماس استفاده می شود. نسخه مناسب باید با شینه و Frame مربوط هماهنگ باشد.

وجود کاور مناسب به حفظ ساختار ایمن‌تر تابلو کمک می کند، اما الزامات فاصله عایقی و نصب استاندارد همچنان باید رعایت شوند.

ترمینال بلوک LTB و TB

LS برای برخی ساختارهای MMS ترمینال بلوک‌های جداگانه نیز ارائه می کند. LTB-32 در سمت خط و برای تکمیل اتصال فریم MMS-32 استفاده می شود.

TB-32 نیز برای کاربردهای مشخص و تامین فاصله عایقی مناسب در ساختار مربوط استفاده می شود. این قطعات عمومی برای تمام MMS-63 و MMS-100 نیستند و باید کاربرد مدل دقیق بررسی شود.

آرایش تجهیزات جانبی روی MMS

تمام تجهیزات را نمی توان به شکل دلخواه و همزمان روی یک MMS نصب کرد. هر سمت و قسمت جلویی کلید ظرفیت و ترکیب‌های مجاز مشخصی دارد.

FX در قسمت جلو نصب می شود؛ LX، LA و LAM در سمت مربوط قرار می گیرند و RS، RU یا RUX نیز محل نصب مشخص خود را دارند. بعضی از این تجهیزات جای یکدیگر را اشغال می کنند و نمی توانند همزمان در همان محل نصب شوند.

به همین دلیل قبل از سفارش چند Accessory برای یک کلید باید ترکیب نهایی از روی راهنمای تجهیزات جانبی کنترل شود.

راهنمای انتخاب تجهیزات جانبی کلید حرارتی ال اس

ابتدا فریم کلید مشخص شود؛ MMS-32، MMS-63 و MMS-100 از نظر ابعاد و بعضی تجهیزات جانبی متفاوت هستند. سپس نوع S، H یا HI و کد کامل محصول بررسی شود.

اگر هدف فقط اعلام وضعیت است FX یا LX قابل بررسی هستند. برای اعلام تریپ عمومی LA و برای تشخیص تریپ اتصال کوتاه LAM مناسب است.

برای قطع با فرمان PLC یا شستی اضطراری RS و برای قطع در افت ولتاژ RU یا RUX بررسی می شود. در هر دو حالت ولتاژ مدار فرمان یکی از مهم‌ترین اطلاعات سفارش است.

اگر MMS باید مستقیم با کنتاکتور ترکیب شود، مدل کنتاکتور نیز باید مشخص شود تا DA و در صورت نیاز MU مناسب انتخاب شوند. برای فرمان از روی درب تابلو نیز MEH متناسب با Frame و عمق تابلو نیاز است.

در تابلوهای دارای چند MMS کنار هم می توان شینه PB/PBL و کاور مربوط را بررسی کرد. تعداد کلیدها و وجود Accessory جانبی روی انتخاب نوع شینه اثر می گذارد.

جدول انتخاب سریع تجهیزات جانبی MMS

قیمت تجهیزات جانبی کلید حرارتی ال اس

قیمت تجهیزات جانبی MMS به نوع قطعه، فریم، ترکیب کنتاکت و مشخصات الکتریکی بستگی دارد. برای مثال FX ساده، شنت تریپ RS و یک دستگیره MEH از نظر ساختار و قیمت در گروه‌های کاملا متفاوتی قرار می گیرند.

در RS، RU و RUX ولتاژ مدار فرمان روی کد نهایی اثر می گذارد. در FX، LX، LA و LAM نیز ترکیب NO و NC و Frame کلید باید مشخص شود.

برای DA علاوه بر MMS، مدل کنتاکتور و AC یا DC بودن آن اهمیت دارد. در شینه نیز Frame، تعداد کلیدهای کنار هم و وجود کنتاکت جانبی باید مشخص شوند.

برای استعلام دقیق بهتر است کد کامل کلید حرارتی و در صورت وجود کد تجهیز جانبی قبلی اعلام شود. ارسال عکس واضح پلاک MMS نیز برای تشخیص فریم و رنج محصول مفید است.
