تجهیزات جانبی کنتاکتور ال اس

تجهیزات جانبی کنتاکتور ال اس مجموعه قطعاتی هستند که برای تکمیل، توسعه یا تعمیر کنتاکتورهای LS ELECTRIC و مجموعه راه‌انداز موتور استفاده می شوند. در یک تابلو صنعتی ممکن است علاوه بر خود کنتاکتور به افزایش تعداد کنتاکت های فرمان، اینترلاک دو کنتاکتور، کاهش اضافه ولتاژ بوبین، سوئیچینگ ایمن بانک خازنی، تعویض بوبین یا کنتاکت های اصلی و همچنین نصب یا ریست رله حرارتی نیاز باشد. در خانواده Metasol MS این نیازها با تجهیزاتی مانند بوبین یدکی، کنتاکت کمکی UA/AU، واحد خازنی AC، اینترلاک UR، واحد حذف سرج AS/US، پایه نصب UZ و واحد ریست UM پوشش داده می شوند. نکته اصلی در خرید این تجهیزات، تطبیق دقیق با مدل و Frame کنتاکتور است؛ زیرا قطعاتی که از نظر ظاهری مشابه هستند لزوما قابلیت نصب یا عملکرد صحیح روی تمام مدل های LS را ندارند.

انواع تجهیزات جانبی کنتاکتور ال اس

بوبین کنتاکتور ال اس

بوبین بخش الکترومغناطیسی کنتاکتور است. با اعمال ولتاژ مناسب به بوبین، هسته متحرک جذب شده و کنتاکت های قدرت بسته می شوند. با قطع تغذیه بوبین نیز فنر برگشت، مکانیزم را آزاد کرده و کنتاکتور به وضعیت اولیه بازمی گردد.

LS برای برخی فریم های Metasol بوبین یدکی رسمی ارائه می کند. در Product Finder فعلی، برای نمونه کنتاکتور چهارپل MC-40a بوبین های یدکی متناسب با همان فریم در ولتاژهای مختلف ثبت شده اند.

هنگام خرید بوبین باید مدل کامل کنتاکتور، تعداد پل، AC یا DC بودن بوبین، ولتاژ مدار فرمان و در بوبین های AC فرکانس بررسی شود. عبارت هایی مانند «بوبین کنتاکتور 40 آمپر» برای تعیین قطعه کافی نیستند.

آیا می توان ولتاژ بوبین را تغییر داد؟

اگر LS برای همان Frame و ساختار کنتاکتور بوبین جایگزین با ولتاژ دیگری ارائه کرده باشد، تعویض ممکن است؛ اما قابلیت تعویض باید بر اساس کد رسمی بررسی شود. مشابه بودن ظاهر دو بوبین دلیل کافی برای جایگزینی نیست.

کنتاکت کمکی کنتاکتور ال اس

کنتاکت کمکی برای مدار فرمان استفاده می شود و جریان اصلی بار از آن عبور نمی کند. کاربردهای متداول آن شامل خودنگهدار کنتاکتور، اینترلاک الکتریکی، اعلام وضعیت به PLC و روشن کردن چراغ های سیگنال است.

در خانواده Metasol، UA-1 برای نصب جانبی و UA-2 و UA-4 برای نصب جلویی ارائه می شوند. UA-2 دارای دو کنتاکت و UA-4 دارای چهار کنتاکت است. برای فریم های بزرگ MC-185a تا MC-800a از خانواده AU استفاده می شود.

ترکیب کنتاکت ها بسته به کد می تواند 1NO+1NC، 2NO، 2NC، 2NO+2NC، 3NO+1NC، 1NO+3NC، 4NO یا 4NC باشد. تعداد و ترکیب مناسب باید از روی نقشه مدار فرمان انتخاب شود.

پلاتین کنتاکتور ال اس

اصطلاح «پلاتین کنتاکتور» در بازار معمولا به کنتاکت های اصلی مدار قدرت اشاره دارد. ساختار داخلی کنتاکتورهای LS شامل کنتاکت ثابت و کنتاکت متحرک است که هنگام وصل شدن کنتاکتور با یکدیگر تماس پیدا می کنند و جریان اصلی بار را عبور می دهند.

قطع و وصل مکرر، قوس الکتریکی، جریان بالا و شرایط کاری نامناسب می توانند به مرور باعث فرسایش سطح این کنتاکت ها شوند. افزایش مقاومت اتصال، تغییر رنگ شدید، سوختگی یا خوردگی سطح از مواردی هستند که در سرویس دوره ای باید بررسی شوند.

اسناد فنی LS برای بعضی فریم های کنتاکتور روش تعویض کنتاکت های ثابت و متحرک را شرح داده اند؛ با این حال «پلاتین یدکی» در فهرست جاری Accessories برای تمام فریم ها به عنوان یک قطعه عمومی ارائه نشده است. بنابراین موجود بودن مجموعه کنتاکت اصلی باید برای مدل و نسل دقیق کنتاکتور جداگانه بررسی شود.

در کنتاکتوری که هسته، محفظه قوس، مکانیزم یا سایر اجزا نیز به پایان عمر رسیده اند، تعویض صرف پلاتین همیشه راهکار مناسب تعمیر نیست و ممکن است تعویض کل کنتاکتور منطقی تر باشد.

واحد سوئیچینگ خازنی ال اس

بانک های خازنی هنگام وصل شدن می توانند جریان هجومی بسیار زیادی ایجاد کنند. استفاده از یک کنتاکتور معمولی بدون در نظر گرفتن شرایط سوئیچینگ خازن می تواند باعث آسیب سریع کنتاکت های اصلی شود.

LS برای این کاربرد واحد سوئیچینگ خازنی را ارائه می کند. این واحد در جلوی کنتاکتور نصب شده و با استفاده از مقاومت های پیش‌شارژ، جریان اولیه خازن را محدود می کند. پس از مرحله اولیه، کنتاکت های اصلی جریان خازن را در حالت عادی عبور می دهند.

در خانواده Metasol مدل هایی مانند AC-9، AC-50 و AC-75 دیده می شوند و بسته به کنتاکتور، توان خازنی و ولتاژ شبکه انتخاب می شوند. برای نمونه AC-9 در فریم های کوچک و AC-50/AC-75 برای کنتاکتورهای بزرگ تر استفاده می شوند.

منبع رسمی فعلی LS اعلام می کند واحدهای خازنی مستقیم برای کنتاکتورهای تا محدوده MC-100a ارائه می شوند. برای جریان و توان بالاتر باید روش انتخاب متناسب با طراحی بانک خازنی بررسی شود.

چرا کنتاکتور معمولی برای بانک خازن کافی نیست؟

هنگام وصل خازن، جریان هجومی می تواند چندین برابر جریان نامی باشد. این جریان به کنتاکت ها فشار الکتریکی و مکانیکی زیادی وارد می کند. واحد خازنی با مقاومت میرایی مقدار جریان هجومی را کاهش می دهد و عمر کنتاکتور را افزایش می دهد.

اینترلاک مکانیکی کنتاکتور LS

اینترلاک مکانیکی برای دو کنتاکتوری استفاده می شود که نباید به صورت همزمان وصل شوند. مدار چپ گرد و راست گرد موتور و برخی مدارهای انتقال میان دو منبع از نمونه های متداول هستند.

در Metasol، خانواده UR و به طور مشخص UR-02 در تجهیزات جانبی فعلی LS دیده می شود. این قطعه بین دو کنتاکتور سازگار نصب شده و با ایجاد محدودیت مکانیکی، از بسته شدن همزمان آن ها جلوگیری می کند.

LS همچنین کیت های سیم اینترلاک از خانواده UW را ارائه می کند. این تجهیزات برای ساده تر شدن سیم کشی مجموعه های دو کنتاکتوری به کار می روند و باید با Frame مورد نظر انتخاب شوند.

اینترلاک مکانیکی یا الکتریکی؟

در مدارهای حساس بهتر است هر دو استفاده شوند. اینترلاک الکتریکی با کنتاکت بسته کنتاکتور مقابل مانع رسیدن فرمان همزمان به دو بوبین می شود و اینترلاک مکانیکی یک لایه فیزیکی اضافه برای جلوگیری از وصل همزمان ایجاد می کند.

ضربه‌گیر ولتاژ بوبین کنتاکتور LS

قطع جریان بوبین باعث فروپاشی میدان مغناطیسی و ایجاد اضافه ولتاژ گذرا می شود. این ضربه ولتاژی می تواند روی خروجی PLC، رله، تایمر و سایر اجزای حساس مدار فرمان اثر نامطلوب بگذارد.

LS برای محدود کردن این ولتاژ از واحدهای حذف سرج خانواده AS و US استفاده می کند. بسته به مدل، ساختار داخلی می تواند شامل وریستور، ترکیب وریستور و مدار RC یا مدار RC باشد.

واحد حذف سرج باید با AC یا DC بودن و محدوده ولتاژ بوبین تطبیق داده شود. برای مثال یک ضربه‌گیر طراحی شده برای محدوده 24–48V نباید بدون بررسی برای بوبین 220V استفاده شود.

پایه نصب بی‌متال ال اس

رله حرارتی MT در حالت معمول مستقیما زیر کنتاکتور متناسب نصب می شود؛ اما در بعضی تابلوها به دلیل جانمایی، مسیر کابل یا ساختار طراحی لازم است بی‌متال جدا از کنتاکتور نصب شود.

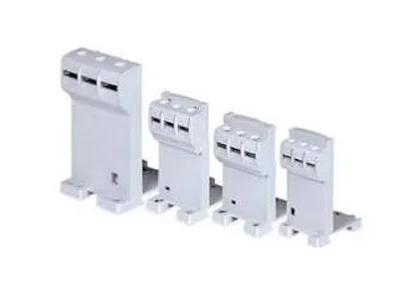

برای این کاربرد LS واحد نصب جداگانه از خانواده UZ ارائه می کند. این پایه امکان نصب رله حرارتی به صورت مستقل روی صفحه یا ریل را فراهم می کند.

از مدل های رسمی می توان به UZ-32 برای MT-32 و نسخه های UZ-63 و UZ-95 برای رله های مربوط اشاره کرد. در بعضی فریم ها نسخه ترمینال پیچی و نسخه اتصال کابلی/لگ جداگانه وجود دارد.

پایه نصب یک قطعه عمومی نیست و باید با Frame خود رله حرارتی تطبیق داشته باشد. پایه MT-32 لزوما برای MT-63 یا MT-95 قابل استفاده نیست.

واحد ریست بی‌متال از راه دور

اگر رله حرارتی داخل تابلو نصب شده باشد، دسترسی مستقیم برای Reset همیشه مناسب یا ممکن نیست. واحد ریست از راه دور LS اجازه می دهد عمل بازنشانی رله از روی پنل یا درب تابلو انجام شود.

مدل های رسمی این خانواده شامل UM-4R، UM-5R و UM-6R هستند که طول مکانیزم انتقال آن ها به ترتیب 400، 500 و 600mm است. در اسناد رسمی این تجهیزات برای رله های خانواده MT-32 تا MT-95 معرفی شده اند.

این تجهیز یک «ریست الکتریکی با فرمان PLC» نیست؛ عملکرد آن از طریق مکانیزم انتقال مکانیکی تا جلوی تابلو انجام می شود. بنابراین هنگام طراحی باید طول مناسب و مسیر حرکت کابل ریست بررسی شود.

جدول انتخاب سریع تجهیزات جانبی

راهنمای انتخاب تجهیزات جانبی کنتاکتور ال اس

اول کد دقیق کنتاکتور مشخص شود. MC-9b، MC-40a، MC-150a و MC-400a از فریم های متفاوت هستند و لوازم جانبی یکسانی ندارند. اگر قطعه برای تعمیر سفارش داده می شود، عکس پلاک کنتاکتور و قطعه قبلی بسیار مفید است.

در بوبین و ضربه‌گیر ولتاژ، ولتاژ مدار فرمان و AC یا DC بودن باید تعیین شود. در کنتاکت کمکی نیز تعداد NO و NC و محل نصب جانبی یا جلویی اهمیت دارد.

برای واحد خازنی، علاوه بر کنتاکتور باید توان بانک خازنی بر حسب kVar و ولتاژ شبکه مشخص شوند. انتخاب این تجهیز صرفا بر اساس جریان نامی کنتاکتور صحیح نیست.

در تجهیزات بی‌متال باید مدل MT و روش نصب بررسی شود. UZ بر اساس Frame رله حرارتی و UM بر اساس رله سازگار و فاصله تا درب تابلو انتخاب می شود.

برای پلاتین کنتاکتور نیز قبل از سفارش باید مشخص شود LS برای مدل مورد نظر مجموعه کنتاکت یدکی مستقل ارائه می کند یا تعویض کامل کنتاکتور توصیه می شود.

قیمت تجهیزات جانبی کنتاکتور ال اس

قیمت این تجهیزات به نوع قطعه و Frame وابسته است. کنتاکت کمکی UA، بوبین یک کنتاکتور 40A، واحد خازنی AC-50 و مجموعه ریست UM چهار محصول کاملا متفاوت هستند و قیمت آن ها باید بر اساس کد دقیق استعلام شود.

در بوبین، ولتاژ و نوع تغذیه بر کد اثر دارد. در کنتاکت کمکی، ترکیب NO/NC و در واحد خازنی Frame کنتاکتور و ظرفیت بانک خازنی مهم هستند. پایه UZ و واحد UM نیز بر اساس مدل رله حرارتی انتخاب می شوند.

در تجهیزات جایگزین، اعلام کد کامل قطعه قبلی بهترین روش برای جلوگیری از انتخاب اشتباه است. اگر کد ناخوانا باشد، مدل کنتاکتور، Frame و عکس واضح قطعه می توانند برای تطبیق استفاده شوند.
