محافظ ولتاژ/جریان

محافظ ولتاژ و جریان یکی از تجهیزات حفاظتی پرکاربرد در تابلوهای برق ساختمانی، تجاری و صنعتی است که شرایط الکتریکی شبکه را پایش می‌کند و در صورت خروج ولتاژ یا جریان از محدوده تعیین‌شده، فرمان قطع بار را صادر می‌کند. افت ولتاژ، افزایش ولتاژ و اضافه‌جریان می‌توانند باعث عملکرد نامناسب، افزایش حرارت، کاهش عمر یا آسیب تجهیزات الکتریکی شوند. یک محافظ مناسب می‌تواند این شرایط را تشخیص دهد و پس از برطرف شدن خطا نیز، بسته به مدل و تنظیمات، با یک زمان تأخیر مشخص اجازه وصل مجدد مدار را بدهد. با این حال محافظ ولتاژ و جریان با فیوز، کلید مینیاتوری، کلید اتوماتیک، محافظ جان، برق‌گیر یا تثبیت‌کننده ولتاژ یکسان نیست و باید به‌عنوان بخشی از مجموعه حفاظت تابلو انتخاب شود.

محافظ ولتاژ و جریان چیست؟

این دستگاه به‌صورت پیوسته یک یا چند پارامتر الکتریکی را اندازه‌گیری می‌کند. در مدل‌های عمومی، مهم‌ترین پارامترها شامل حد بالای ولتاژ، حد پایین ولتاژ و حداکثر جریان مجاز هستند. اگر مقدار اندازه‌گیری‌شده از آستانه تعیین‌شده عبور کند، خروجی محافظ تغییر وضعیت می‌دهد و مدار بار قطع می‌شود.

در مدل‌های قابل تنظیم، کاربر می‌تواند بخشی از آستانه‌های حفاظت و زمان‌های تأخیر را متناسب با کاربرد تنظیم کند. مدل‌های ساده‌تر ممکن است دارای مقادیر ثابت کارخانه‌ای باشند. قابلیت‌هایی مانند نمایش ولتاژ و جریان، حفاظت عدم تعادل، قطع فاز، ترتیب فاز، تأخیر وصل، ثبت خطا یا وصل مجدد خودکار نیز فقط در برخی مدل‌ها وجود دارند و نباید به همه محافظ‌ها تعمیم داده شوند.

محافظ افزایش و افت ولتاژ چگونه عمل می‌کند؟

شبکه برق همیشه دقیقاً در یک مقدار ثابت باقی نمی‌ماند. اگر ولتاژ از حد بالای تعیین‌شده بیشتر شود، حفاظت اضافه‌ولتاژ فعال می‌شود و اگر ولتاژ از حد پایین کمتر شود، حفاظت افت ولتاژ وارد عمل می‌شود. آستانه‌های دقیق به مدل دستگاه و نیاز مصرف‌کننده وابسته هستند.

پس از برگشت ولتاژ به محدوده مجاز، بسیاری از محافظ‌های دیجیتال بلافاصله بار را وصل نمی‌کنند و ابتدا زمان تأخیر بازیابی را طی می‌کنند. این تأخیر به تثبیت شرایط شبکه و جلوگیری از قطع و وصل سریع بار کمک می‌کند. در بارهایی مانند کمپرسور، پمپ یا تجهیزات دارای موتور، زمان وصل مجدد باید متناسب با مشخصات تجهیز انتخاب شود.

حفاظت اضافه‌جریان در محافظ ولتاژ و جریان

در مدل‌هایی که قابلیت پایش جریان دارند، مقدار جریان مصرفی نیز اندازه‌گیری می‌شود. اگر جریان از آستانه تنظیم‌شده عبور کند و شرایط عملکرد حفاظتی دستگاه برقرار شود، خروجی قطع خواهد شد.

اما وجود عبارت «محافظ جریان» به این معنی نیست که دستگاه حتماً جایگزین کلید حفاظتی اتصال کوتاه است. حفاظت اتصال کوتاه به تجهیزی با قدرت قطع مناسب مانند کلید مینیاتوری، کلید اتوماتیک یا فیوز نیاز دارد. محافظ ولتاژ و جریان باید همراه حفاظت بالادست متناسب با مدار استفاده شود.

انواع محافظ ولتاژ و جریان

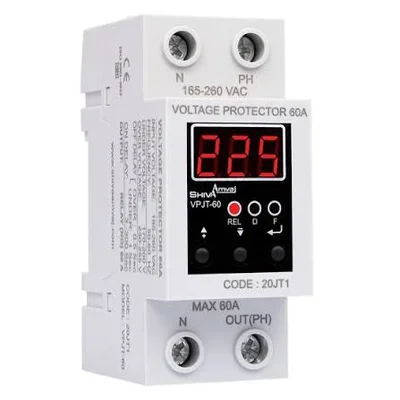

محافظ ولتاژ و جریان تک‌فاز

محافظ تک‌فاز برای شبکه فاز و نول استفاده می‌شود. مدل‌های بازار از نظر جریان نامی، تعداد ماژول، نمایشگر، محدوده تنظیم و نوع حفاظت یکسان نیستند. بعضی محصولات ولتاژ و جریان را روی نمایشگر نشان می‌دهند و بعضی فقط وضعیت خطا را با چراغ یا کد مشخص می‌کنند.

در انتخاب مدل تک‌فاز باید حداکثر جریان واقعی مصرف، سطح مقطع سیم و کابل، کلید بالادست و نوع بار بررسی شوند. برای ورودی یک واحد یا ساختمان نباید صرفاً مجموع جریان کلیدهای فرعی مبنای انتخاب محافظ قرار گیرد و طراحی واقعی مدار باید ملاک باشد.

محافظ ولتاژ و جریان سه‌فاز

محافظ سه‌فاز برای تابلوهایی استفاده می‌شود که تجهیزات آن‌ها از شبکه سه‌فاز تغذیه می‌شوند. در مدل‌های کامل‌تر، ولتاژ و جریان فازهای L1، L2 و L3 جداگانه پایش یا نمایش داده می‌شوند. برخی مدل‌ها علاوه بر افت و افزایش ولتاژ و اضافه‌جریان، وضعیت قطع فاز، عدم تعادل یا توالی فاز را نیز بررسی می‌کنند.

وجود هر یک از این حفاظت‌ها باید در مشخصات همان محصول تأیید شود. یک دستگاه با عنوان «محافظ سه‌فاز» الزاماً همه عملکردهای کنترل فاز، عدم تعادل و اضافه‌جریان را همزمان ندارد.

تفاوت محافظ مستقیم با رله کنترل ولتاژ و جریان

در محافظ‌های مستقیم، کنتاکت یا مکانیزم قدرت داخلی دستگاه در مسیر تغذیه بار قرار می‌گیرد. بنابراین جریان نامی خود محافظ باید برای بار مناسب باشد. این ساختار در بسیاری از محافظ‌های مدولار تک‌فاز و بعضی مدل‌های سه‌فاز دیده می‌شود.

در رله‌های کنترلی، دستگاه بیشتر نقش اندازه‌گیری و تصمیم‌گیری را دارد. خروجی رله، بوبین کنتاکتور یا ورودی مدار فرمان را کنترل می‌کند و جریان اصلی بار از رله اندازه‌گیری عبور نمی‌کند؛ مگر آنکه سازنده ساختار دیگری را مشخص کرده باشد.

برای بارهای بزرگ صنعتی، استفاده از رله پایش همراه کنتاکتور یا کلید قدرت می‌تواند نسبت به عبور مستقیم جریان زیاد از یک محافظ کوچک ساختار مناسب‌تری ایجاد کند، اما انتخاب نهایی باید بر اساس طراحی تابلو و مشخصات تجهیزات انجام شود.

تأخیر وصل مجدد چه کاربردی دارد؟

پس از وقوع خطای ولتاژ و برگشت شبکه به محدوده مجاز، وصل فوری همیشه مطلوب نیست. محافظ‌های دارای تأخیر وصل ابتدا مدت تعیین‌شده را سپری می‌کنند و سپس خروجی را فعال می‌کنند.

این قابلیت به‌خصوص برای تجهیزاتی که پس از قطع برق نباید بلافاصله دوباره راه‌اندازی شوند اهمیت دارد. مقدار تأخیر در بعضی محصولات قابل تنظیم و در برخی مدل‌ها ثابت است. بنابراین پیش از خرید باید مشخص شود مصرف‌کننده چه زمان بازیابی‌ای نیاز دارد.

محافظ ولتاژ قابل تنظیم یا ثابت؟

در محافظ ثابت، آستانه‌های عملکرد توسط سازنده تعیین شده‌اند و کاربر معمولاً امکان تغییر آن‌ها را ندارد. استفاده از این مدل‌ها ساده‌تر است و برای کاربردهایی که محدوده حفاظتی از پیش تعریف‌شده مناسب است، گزینه قابل بررسی محسوب می‌شوند.

در محافظ قابل تنظیم، حد اضافه‌ولتاژ، افت ولتاژ، اضافه‌جریان و بعضی زمان‌های تأخیر می‌توانند بسته به مدل تنظیم شوند. این انعطاف برای تابلوهای صنعتی و بارهایی با شرایط کاری مشخص مفید است، اما تنظیمات باید آگاهانه انجام شوند؛ زیرا انتخاب آستانه نامناسب می‌تواند حفاظت را ضعیف یا باعث قطع‌های غیرضروری شود.

نمایشگر دیجیتال محافظ ولتاژ و جریان

بسیاری از مدل‌های جدید دارای نمایشگر دیجیتال هستند و می‌توانند ولتاژ، جریان یا وضعیت خطا را نمایش دهند. در برخی محافظ‌های سه‌فاز نیز پارامترهای هر فاز به صورت جداگانه در دسترس هستند.

نمایشگر برای عیب‌یابی و مشاهده وضعیت شبکه مفید است، اما دقت اندازه‌گیری، تعداد پارامترهای نمایش‌داده‌شده و نحوه نمایش آن‌ها بین مدل‌ها متفاوت است. بنابراین وجود نمایشگر به‌تنهایی معیار کافی برای انتخاب دستگاه نیست.

تفاوت محافظ ولتاژ و جریان با محافظ جان

محافظ جان یا تجهیزات حفاظت جریان نشتی، اختلاف جریان رفت و برگشت مدار را برای تشخیص نشتی به زمین بررسی می‌کنند. وظیفه اصلی آن‌ها با کنترل افت و افزایش ولتاژ متفاوت است.

بنابراین وجود یک محافظ ولتاژ و جریان به معنی حذف نیاز به محافظ جان نیست. اگر محصولی هر دو عملکرد را ترکیب کرده باشد، این موضوع باید به‌طور مشخص در دیتاشیت همان مدل ذکر شده باشد.

تفاوت محافظ ولتاژ با برق‌گیر SPD

SPD برای محدود کردن اضافه‌ولتاژهای گذرای بسیار سریع ناشی از صاعقه یا کلیدزنی طراحی می‌شود، در حالی که محافظ ولتاژ معمولی بیشتر تغییرات ولتاژ شبکه را اندازه‌گیری و در صورت عبور از آستانه، بار را قطع می‌کند.

این دو تجهیز عملکرد یکسانی ندارند و در یک تابلو می‌توانند مکمل یکدیگر باشند. سطح و نوع SPD باید بر اساس طراحی و استانداردهای حفاظتی پروژه تعیین شود.

تفاوت محافظ ولتاژ با استابلایزر

محافظ ولتاژ معمولاً ولتاژ غیرمجاز را تشخیص می‌دهد و برق بار را قطع می‌کند؛ اما وظیفه اصلی آن اصلاح پیوسته ولتاژ نیست. تثبیت‌کننده ولتاژ یا استابلایزر برای اصلاح و تنظیم ولتاژ خروجی طراحی شده است.

بنابراین اگر هدف ادامه کار تجهیزات در شرایط نوسان ولتاژ با ولتاژ خروجی اصلاح‌شده باشد، باید نیاز به استابلایزر جداگانه بررسی شود.

پارامترهای مهم در انتخاب محافظ ولتاژ و جریان

محافظ 63 آمپر یا 100 آمپر؟

اعداد 63A و 100A در بازار محافظ‌های مستقیم بسیار رایج هستند، اما انتخاب نباید صرفاً بر اساس بزرگ‌تر بودن عدد انجام شود. جریان واقعی مدار، ظرفیت کابل‌ها، کلید اصلی، شرایط حرارتی تابلو و مشخصات سازنده باید همزمان بررسی شوند.

اگر بار از ظرفیت مدل‌های مستقیم فراتر باشد یا طراح نخواهد جریان اصلی از محافظ عبور کند، می‌توان ساختار رله پایش به همراه کنتاکتور یا کلید مناسب را بررسی کرد.

کاربردهای محافظ ولتاژ و جریان

نصب محافظ ولتاژ و جریان

نحوه سیم‌کشی به ساختار محصول وابسته است. در محافظ‌های تک‌فاز مستقیم معمولاً فاز و نول ورودی و خروجی مطابق نقشه سازنده متصل می‌شوند. در مدل سه‌فاز نیز ترتیب ترمینال‌های فاز و نول باید دقیقاً رعایت شود.

اگر دستگاه از نوع رله کنترلی باشد، خروجی آن در مدار فرمان کنتاکتور یا تجهیز قطع‌کننده قرار می‌گیرد. در بعضی رله‌های کنترل جریان نیز اندازه‌گیری مستقیم، CT داخلی یا CT خارجی بسته به مدل استفاده می‌شود.

حفاظت اتصال کوتاه بالادست، سطح مقطع کابل، جریان نامی ترمینال‌ها و شرایط تهویه تابلو نباید نادیده گرفته شوند. نصب و تنظیم تجهیزات تابلویی باید توسط فرد متخصص انجام شود.

قیمت محافظ ولتاژ و جریان

قیمت محافظ ولتاژ و جریان به تک‌فاز یا سه‌فاز بودن، جریان نامی، نوع مدار قطع، قابلیت تنظیم، تعداد پارامترهای حفاظتی، نمایشگر، دقت اندازه‌گیری و برند بستگی دارد. مدل‌های ساده تک‌فاز معمولاً ساختار اقتصادی‌تری نسبت به محافظ‌های سه‌فاز چندمنظوره دارند.

هنگام مقایسه قیمت بهتر است فقط به جریان درج‌شده روی محصول توجه نشود. محدوده تنظیم ولتاژ و جریان، زمان تأخیر، نوع خروجی، حفاظت‌های واقعی دستگاه و نیاز یا عدم نیاز به کنتاکتور خارجی باید نیز مقایسه شوند.
