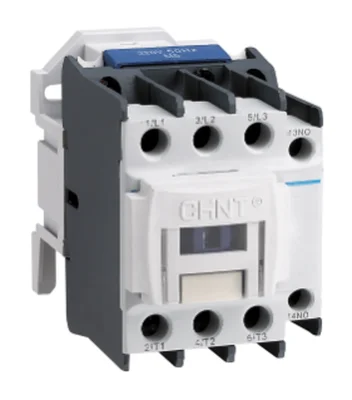

کنتاکتور چینت NC7 یا CHINT NC7 AC Contactor یکی از خانواده های وسیع کنتاکتور این برند برای کنترل موتورهای AC، قطع و وصل مدارهای قدرت، تابلوهای MCC، پمپ، کمپرسور، سیستم های تهویه و خطوط تولید صنعتی است. این سری محدوده بزرگی از جریان را پوشش می دهد و مدل های آن از NC7-09 با جریان AC-3 برابر 9A تا NC7-620 با جریان 620A در 380/400V عرضه می شوند. توان موتور قابل کنترل نیز در همین ولتاژ از 4kW تا 335kW امتداد دارد. NC7 علاوه بر کنتاکتور استاندارد، امکان تشکیل Reversing Contactor، Star-Delta Starter، Magnetic Starter و استفاده از تجهیزات جانبی مانند Auxiliary Contact، تایمر، Surge Suppressor، رله اضافه بار و Mechanical Interlock را فراهم می کند. از آنجا که مشخصات بوبین، کنتاکت کمکی و تجهیزات جانبی با Frame تغییر می کنند، انتخاب باید بر اساس Part Number و شرایط واقعی پروژه انجام شود.
معرفی کنتاکتور چینت NC7
NC7 یک AC Contactor برای مدارهای 50 یا 60Hz است و Rated Operational Voltage آن تا 690V می رسد.
این کنتاکتور برای قطع و وصل مدار از راه دور و Start/Stop مکرر موتورهای AC طراحی شده است و با رله اضافه بار مناسب می تواند یک Electromagnetic Starter تشکیل دهد.
استاندارد اصلی این خانواده IEC 60947-4-1 است و جریان اسمی سری در AC-3 و 400V از 9 تا 620A تعریف شده است.
بنابراین NC7 هم برای موتورهای چند کیلوواتی و هم برای موتورهای چندصد کیلوواتی مدل مناسب دارد.
مدل های کنتاکتور NC7 چینت
لاین آپ NC7 شامل دو گروه کلی مدل های کوچک و متوسط تا 95A و مدل های بزرگ 115 تا 620A است.
| مدل |
جریان AC-3 در 380/400V |
توان موتور در 380/400V |
| NC7-09 | 9A | 4kW |
| NC7-12 | 12A | 5.5kW |
| NC7-18 | 18A | 7.5kW |
| NC7-22 | 22A | 11kW |
| NC7-25 | 25A | 11kW |
| NC7-32 | 32A | 15kW |
| NC7-38 | 38A | 18.5kW |
| NC7-40 | 40A | 18.5kW |
| NC7-50 | 50A | 22kW |
| NC7-65 | 65A | 30kW |
| NC7-80 | 80A | 37kW |
| NC7-95 | 95A | 45kW |
| NC7-115 | 115A | 55kW |
| NC7-150 | 150A | 75kW |
| NC7-170 | 170A | 90kW |
| NC7-205 | 205A | 110kW |
| NC7-250 | 250A | 132kW |
| NC7-300 | 300A | 160kW |
| NC7-410 | 410A | 200kW |
| NC7-475 | 475A | 265kW |
| NC7-620 | 620A | 335kW |
مدل های 9 تا 95 آمپر NC7
گروه 9 تا 95A برای موتورهای کوچک و متوسط مناسب است و از 4 تا 45kW در شبکه 400V را پوشش می دهد.
مدل های NC7-09 تا NC7-95 در ساختار استاندارد دارای کنتاکت کمکی 1NO+1NC هستند و مدل های کوچک امکان نصب تجهیزات جانبی Side Mount و Top Mount را دارند.
برای جریان های 9 تا 38A، NR2-25 یا NR2-36 بسته به Current Range قابل بررسی است و برای 40 تا 95A رله اضافه بار NR2-93 در لاین آپ اکسسوری ذکر شده است.
مدل های 115 تا 170 آمپر
NC7-115، NC7-150 و NC7-170 به ترتیب برای 55، 75 و 90kW در 400V Rating دارند.
این گروه مرز ورود سری NC7 به Frameهای بزرگ تر است و تجهیزات جانبی و Mechanical Interlock آن با مدل های کوچک متفاوت می شوند.
برای حفاظت اضافه بار نیز NR2-150 و NR2-200 بسته به مدل و جریان تنظیمی در جداول Accessory معرفی شده اند.
مدل های 205 تا 620 آمپر
مدل های NC7-205 تا NC7-620 برای موتورهای بزرگ صنعتی و فیدرهای با جریان بالا استفاده می شوند.
توان موتور در 400V از 110kW در NC7-205 تا 335kW در NC7-620 افزایش پیدا می کند.
در مدل های 205A به بالا، Auxiliary Contact Block به صورت جداگانه نصب می شود و طبق کاتالوگ امکان نصب دو بلوک Top-mounted وجود دارد.
برای مثال نصب دو AX-3/22 می تواند در مجموع 4NO+4NC کنتاکت کمکی فراهم کند.
بوبین کنتاکتور NC7
NC7 در کاتالوگ فعلی به عنوان AC Contactor معرفی شده و Coilهای آن بر اساس فرکانس 50Hz، 60Hz یا 50/60Hz کدگذاری می شوند.
برای مدل های تا 170A گزینه های کنترلی متعددی مانند 24، 36، 42، 48، 110، 127، 220، 230، 240، 380، 400، 415، 440، 480، 500، 600 و 660V بسته به فرکانس و کد محصول در جدول رسمی دیده می شوند.
برای مدل های بزرگ از NC7-205 به بالا، جدول Coil Code کاتالوگ گزینه های اصلی 110، 127، 220 و 380V را نمایش می دهد.
بنابراین Voltage Coil باید هنگام سفارش حتما اعلام شود و تنها گفتن مدل جریان مانند NC7-250 برای سفارش کامل کافی نیست.
آیا NC7 بوبین DC دارد؟
لاین آپ فعلی NC7 در کاتالوگ رسمی به عنوان AC Contactor و با Coilهای AC معرفی شده است.
اگر مدار فرمان پروژه DC است، نباید بدون بررسی Part Number رسمی، یک NC7 با فرض وجود DC Coil سفارش داده شود و بهتر است خانواده دارای نسخه DC مناسب بررسی شود.
AC-3 در کنتاکتور NC7
مقادیر 9 تا 620A نام مدل های NC7 بر اساس جریان AC-3 در 380/400V تعریف شده اند.
AC-3 برای راه اندازی موتور قفس سنجابی و قطع آن پس از رسیدن موتور به شرایط عادی استفاده می شود.
برای همین در انتخاب NC7 برای موتور، Rated Operational Current در AC-3 و Motor Power دو پارامتر اصلی هستند.
در شبکه 660/690V جریان مجاز و توان موتور با مقادیر 400V متفاوت هستند و باید ستون مربوط به همان Voltage بررسی شود.
AC-4 و کاربردهای پرتکرار
AC-4 برای کاربردهایی مانند Jogging، Inching، Plugging و Reversing مکرر استفاده می شود.
در مدل های کوچک NC7، Current Rating تحت AC-4 به شکل قابل توجهی کمتر از AC-3 است. برای مثال NC7-95 در 400V دارای 95A در AC-3 ولی 44A در AC-4 است.
بنابراین برای ماشین هایی که موتور با دفعات بالا تغییر جهت می دهد یا Jog می شود، انتخاب فقط از روی عدد روی بدنه صحیح نیست.
کنتاکت کمکی AX-3
AX-3 یکی از Auxiliary Contact Blockهای اصلی معرفی شده برای خانواده NC7 است.
ترکیب های رسمی شامل 4NO، 3NO+1NC، 2NO+2NC، 1NO+3NC، 4NC، 2NO، 1NO+1NC و 2NC هستند.
این تنوع اجازه می دهد مدارهای خودنگهدار، Interlock، Feedback به PLC و سیگنال های وضعیت با تعداد Contact مناسب طراحی شوند.
تعداد Block قابل نصب به Frame و ساختار مکانیکی کنتاکتور بستگی دارد.
کنتاکت کمکی جانبی NCF1
برای بعضی Frameهای NC7 امکان استفاده از Side-mounted Auxiliary Contact نیز وجود دارد.
مدل NCF1-11C با ترکیب 1NO+1NC در کاتالوگ معرفی شده و برای محصولات تا 170A قابل استفاده است.
اگر فضای بالای کنتاکتور محدود باشد یا ترکیب Accessory خاصی نیاز باشد، Side Mount می تواند گزینه مناسبی باشد.
تایمر F5 برای NC7
F5 یک Air Time-delay Head است که به عنوان Accessory برای خانواده NC7 معرفی شده است.
مدل های On-delay شامل F5-T0، F5-T2 و F5-T4 و مدل های Off-delay شامل F5-D0، F5-D2 و F5-D4 هستند.
بازه های زمانی بسته به مدل حدود 0.1 تا 3s، 0.1 تا 30s و 10 تا 180s را پوشش می دهند.
این بلوک می تواند در مدارهای ترتیبی، Star-Delta و Delay Switching کاربرد داشته باشد.
ضربه گیر ولتاژ بوبین NC7
برای Frameهای کوچک و متوسط NC7، Surge Suppressorهای سری SR2 در کاتالوگ معرفی شده اند.
SR2-A برای مدل های 9 تا 38A و SR2-C برای مدل های 40 تا 95A در محدوده های ولتاژی مشخص قابل استفاده هستند.
Surge Suppressor هنگام قطع Coil به کاهش Transient Voltage کمک می کند و می تواند تنش روی خروجی PLC یا Relay مدار فرمان را کاهش دهد.
مدل Suppressor باید بر اساس Frame و Voltage Coil انتخاب شود.
رله اضافه بار NR2 و NRE8
NC7 می تواند با Thermal Overload Relayهای NR2 یا Electronic Overload Relayهای NRE8 ترکیب شود.
در جدول رسمی، NR2-25 برای 9 تا 32A، NR2-36 برای 32 و 38A، NR2-93 برای 40 تا 95A، NR2-150 و NR2-200 برای Frameهای بزرگ تر و NR2-630 برای محدوده 205 تا 620A معرفی شده اند.
خانواده NRE8 نیز گزینه Electronic Overload Relay را برای رنج های متناظر ارائه می کند.
انتخاب نهایی رله اضافه بار باید بر اساس Current Adjustment Range و جریان پلاک موتور انجام شود؛ صرف هم فریم بودن با کنتاکتور کافی نیست.
اینترلاک مکانیکی NC7
Mechanical Interlock برای جلوگیری از جذب همزمان دو کنتاکتور استفاده می شود و در مدارهای Reversing اهمیت زیادی دارد.
NC7 برای گروه های 9 تا 95A، 115 تا 170A و 205 تا 620A Interlockهای متناسب با Frame ارائه می کند.
در مدل های بزرگ 205A به بالا، ساختارهای مختلف Horizontal و Vertical Interlock تعریف شده اند و حتی ترکیب دو Frame متفاوت نیز در بعضی حالت ها امکان پذیر است.
اینترلاک مکانیکی بهتر است همراه Electrical Interlock در مدار فرمان استفاده شود.
کنتاکتور Reversing چینت NC7
کاتالوگ NC7 علاوه بر کنتاکتور تکی، Reversing Contactor را نیز به عنوان Derivative Product معرفی می کند.
در مدل های بزرگ امکان انتخاب نحوه نصب افقی یا عمودی برای مجموعه Reversing وجود دارد.
این ساختار برای تغییر جهت موتور سه فاز استفاده می شود و باید Mechanical Interlock، Wiring و Electrical Interlock مطابق مدار صحیح اجرا شوند.
استارتر ستاره مثلث با NC7
Star-Delta Starter نیز در فهرست Derivative Productهای NC7 قرار دارد.
در این مدار از چند کنتاکتور برای اتصال اولیه موتور به حالت Star و سپس تغییر به Delta استفاده می شود.
انتخاب جریان کنتاکتور Main، Star و Delta باید بر اساس طراحی Starter و جریان موتور انجام شود و نباید هر سه کنتاکتور را بدون محاسبه یکسان در نظر گرفت.
استفاده از تایمر F5 یا Timer خارجی برای زمان بندی تغییر Star به Delta نیز قابل بررسی است.
عمر مکانیکی و الکتریکی NC7
عمر کنتاکتور با جریان، Frame و Utilization Category تغییر می کند.
برای مدل های کوچک 9 تا 25A، Electrical Life در AC-3 تا حدود یک میلیون Operation و Mechanical Life تا حدود 10 میلیون Operation در جدول رسمی آمده است.
با افزایش Frame، تعداد عملیات مجاز تغییر می کند و برای کاربردهای پرتکرار باید جدول Electrical Life مدل دقیق بررسی شود.
درجه حفاظت مدل های بزرگ NC7
در Frameهای بزرگ NC7-205 تا NC7-620، ساختار پایه دستگاه IP00 است.
در صورت استفاده از Shroud مخصوص SHD، حفاظت Front Face می تواند به IP20 برسد.
در هر صورت کنتاکتور NC7 برای نصب داخل تابلو طراحی شده و حفاظت محیطی نهایی باید توسط Enclosure مناسب تامین شود.
شرایط محیطی NC7
دمای محیط استاندارد سری از −5 تا +40°C است و میانگین دما در 24 ساعت نباید از +35°C بیشتر شود.
در شرایط خارج از محدوده مرجع، ظرفیت قابل استفاده و شرایط نصب باید از Manual یا Catalog همان پروژه بررسی شوند.
به دلیل جریان بالای بعضی Frameها، تهویه داخل تابلو، فاصله تجهیزات و دمای واقعی پیرامون کنتاکتور اهمیت زیادی دارد.
تفاوت NC7 با NC1 چینت
NC1 در محدوده اصلی 9 تا 95A قرار دارد، در حالی که NC7 همین رنج را پوشش داده و تا 620A ادامه پیدا می کند.
NC7 از نظر Range و تنوع Frame برای پروژه هایی که می خواهند یک خانواده واحد از جریان های کوچک تا چندصد آمپر داشته باشند انعطاف بیشتری ایجاد می کند.
با این حال Accessories، ابعاد و Coil دو خانواده یکسان نیستند و جایگزینی مستقیم باید با Part Number بررسی شود.
تفاوت NC7 با NXC چینت
NXC یکی دیگر از خانواده های گسترده و جدیدتر کنتاکتور چینت است که محدوده مشابهی را تا 630A پوشش می دهد.
NC7 نیز همچنان در سایت و کاتالوگ رسمی CHINT حضور دارد و سری جاری محسوب می شود.
برای پروژه جدید می توان NXC و NC7 را از نظر ابعاد، Coil Voltage، تجهیزات جانبی، موجودی و قیمت مقایسه کرد.
اگر پروژه قبلا بر اساس NC7 ساخته شده باشد، حفظ همان خانواده معمولا از نظر Mounting و Wiring ساده تر است.
کاربردهای کنتاکتور چینت NC7
راه اندازی موتور سه فاز
پمپ و کمپرسور
تابلو MCC
سیستم HVAC
مدار چپ گرد/راست گرد
استارتر ستاره مثلث
ماشین آلات صنعتی
موتور تا 335kW در 400V
راهنمای انتخاب کنتاکتور چینت NC7
ابتدا جریان نامی موتور و Voltage شبکه مشخص شود. برای راه اندازی معمول موتور، ستون AC-3 مبنای اصلی انتخاب است.
سپس Motor Power در همان Voltage بررسی شود؛ برای مثال NC7-95 در 400V برابر 45kW و NC7-300 برابر 160kW است.
اگر کاربرد شامل Jogging یا Reversing پرتکرار است، AC-4 و Electrical Life نیز باید بررسی شوند.
مرحله بعد انتخاب Coil Voltage است. NC7 دارای گزینه های AC متنوع است و Voltage باید دقیقا با مدار فرمان تطبیق داشته باشد.
در نهایت تعداد کنتاکت کمکی، نیاز به AX-3 یا NCF1، تایمر F5، Surge Suppressor، رله NR2/NRE8 و Mechanical Interlock مشخص می شوند.
| پارامتر |
مورد قابل بررسی |
| جریان AC-3 | 9 تا 620A در 380/400V |
| توان موتور | 4 تا 335kW در 380/400V |
| ولتاژ کاری | تا 690V |
| بوبین | AC؛ Voltage بسته به Frame و کد |
| کنتاکت کمکی | داخلی یا AX-3 / NCF1 بسته به Frame |
| حفاظت اضافه بار | NR2 یا NRE8 متناسب با جریان موتور |
| مدار Reversing | Mechanical Interlock متناسب با Frame |
نصب و سیم بندی NC7
سطح مقطع کابل، Lug، پیچ Terminal و گشتاور اتصال با افزایش Frame تغییر می کنند و باید از جدول مدل دقیق استخراج شوند.
برای نمونه در مدل های بسیار بزرگ مانند NC7-410 تا NC7-620 امکان استفاده از Copper Bar در ساختار اتصال پیش بینی شده است.
ولتاژ Coil باید پیش از Energize کردن بررسی شود و بهتر است در مدارهای PLC از Surge Suppression متناسب با بوبین استفاده شود.
در مجموعه Reversing یا Star-Delta، عملکرد Interlockها قبل از اتصال نهایی موتور تست شود.
قیمت کنتاکتور چینت NC7
قیمت NC7 به جریان نامی، Frame، ولتاژ Coil و تجهیزات جانبی وابسته است.
برای مثال NC7-09 و NC7-620 از نظر ابعاد، Coil، Terminal، ظرفیت موتور و قیمت تفاوت بسیار زیادی دارند.
در مدل های بزرگ، Auxiliary Contact، Mechanical Interlock یا Overload Relay ممکن است به صورت قطعه جداگانه سفارش داده شوند.
برای استعلام دقیق بهتر است کد کامل، جریان و توان موتور، Voltage شبکه، Voltage مدار فرمان و تجهیزات جانبی مورد نیاز اعلام شوند.
سوالات متداول کنتاکتور چینت NC7
کنتاکتور NC7 چینت چه رنج جریانی دارد؟
لاین آپ فعلی NC7 جریان AC-3 از 9 تا 620A در 380/400V را پوشش می دهد.
بزرگ ترین مدل NC7 چیست؟
NC7-620 با جریان 620A در AC-3/400V و توان موتور 335kW بزرگ ترین مدل اصلی سری است.
NC7-95 برای چند کیلووات است؟
در 380/400V و AC-3، توان موتور رسمی NC7-95 برابر 45kW است.
آیا NC7 بوبین DC دارد؟
کاتالوگ فعلی NC7 آن را به عنوان AC Contactor معرفی می کند و Coil Optionهای درج شده برای این خانواده AC هستند.
کنتاکت کمکی NC7 چیست؟
AX-3 با ترکیب های مختلف NO/NC برای کل سری معرفی شده و NCF1-11C نیز برای مدل های تا 170A قابل استفاده است.
برای NC7 چه بی‌متالی مناسب است؟
رله های حرارتی NR2 و رله های الکترونیکی NRE8 برای Frameهای مختلف NC7 معرفی شده اند؛ Range جریان باید با موتور تطبیق داده شود.
آیا NC7 مدل چپ گرد و راست گرد دارد؟
بله. Reversing Contactor و Mechanical Interlock در ساختار رسمی خانواده NC7 وجود دارند.
آیا NC7 برای ستاره مثلث مناسب است؟
بله. Star-Delta Starter یکی از Derivative Productهای رسمی معرفی شده برای این خانواده است.
تفاوت AC-3 و AC-4 در NC7 چیست؟
AC-3 برای راه اندازی معمول موتور و AC-4 برای Jogging و Reversing سنگین است. در بسیاری از مدل های کوچک، جریان مجاز AC-4 به شکل محسوسی کمتر است.
برای خرید NC7 چه اطلاعاتی لازم است؟
توان و جریان موتور، ولتاژ شبکه، ولتاژ و فرکانس بوبین، AC-3 یا AC-4 بودن کاربرد و نیاز به کنتاکت کمکی، بی‌متال، تایمر یا اینترلاک باید مشخص شوند.
راهنمای خرید و قیمت کنتاکتور چینت NC7
برای خرید کنتاکتور چینت NC7 ابتدا جریان و توان موتور را در Voltage واقعی شبکه مشخص کنید. سری NC7 از 9 تا 620A در AC-3 و از 4 تا 335kW در 380/400V را پوشش می دهد. سپس Voltage و Frequency بوبین AC تعیین شود. اگر ماشین دارای Jogging یا Reversing پرتکرار است، Rating نوع AC-4 نیز باید بررسی شود. در مرحله بعد کنتاکت کمکی AX-3 یا NCF1، رله اضافه بار NR2 یا NRE8، تایمر F5، Surge Suppressor و Mechanical Interlock بر اساس Frame انتخاب می شوند.
