کنتاکتور ال اس یکی از تجهیزات اصلی مدار فرمان و قدرت در تابلوهای صنعتی است و برای قطع و وصل الکتریکی موتور، هیتر، روشنایی، خازن و سایر بارها استفاده می شود. کنتاکتور برخلاف کلید دستی، با تحریک بوبین از راه دور عمل می کند و امکان کنترل توسط شستی، PLC، رله، تایمر یا سیستم اتوماسیون را فراهم می سازد. LS ELECTRIC در سبد فعلی تجهیزات کنترل موتور خود خانواده های Metasol MS، Susol MS و Mini MS را عرضه می کند. خانواده Metasol MS گسترده ترین دامنه جریان را از 6 تا 2650A پوشش می دهد و برای طیف وسیعی از ماشین آلات و موتورهای صنعتی مناسب است. Mini MS نیز برای بارهای کوچک و تابلوهایی که فضای محدود یا مصرف توان پایین بوبین اهمیت دارد طراحی شده است. انتخاب کنتاکتور فقط بر اساس آمپراژ کافی نیست و باید توان و جریان موتور، ولتاژ شبکه، رده کاری، ولتاژ بوبین، تعداد پل، تعداد کنتاکت کمکی و رله حرارتی متناسب بررسی شوند.
کنتاکتور LS چیست و چه کاری انجام می دهد؟
کنتاکتور یک کلید الکترومغناطیسی است. با اعمال ولتاژ مناسب به بوبین، میدان مغناطیسی ایجاد شده و هسته متحرک جذب می شود؛ در نتیجه کنتاکت های اصلی تغییر وضعیت داده و مدار قدرت وصل می شود. با قطع تغذیه بوبین، مکانیزم فنری کنتاکتور را به وضعیت اولیه برمی گرداند.
مهم ترین مزیت این ساختار امکان قطع و وصل مکرر بار بدون نیاز به عملکرد دستی است. در مدار راه اندازی موتور، PLC یا شستی تنها جریان کوچک مدار فرمان را کنترل می کند و خود کنتاکتور جریان اصلی موتور را قطع و وصل می کند.
کنتاکتور به تنهایی تجهیز حفاظت اضافه بار یا اتصال کوتاه نیست. برای حفاظت موتور باید تجهیزاتی مانند رله حرارتی، رله حفاظت موتور، کلید حفاظت موتور یا کلید اتوماتیک مناسب در مدار در نظر گرفته شوند.

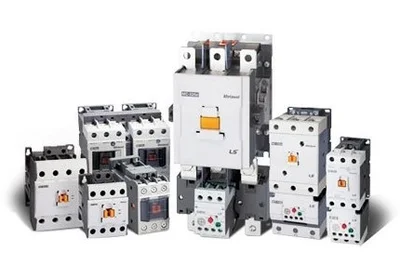

خانواده های کنتاکتور ال اس
| خانواده |
محدوده کلی |
کاربرد پیشنهادی |
| Metasol MS |
6 تا 2650A |
موتور و بارهای صنعتی از توان پایین تا بسیار بالا |
| Susol MS |
بسته به مدل |
کنترل موتور و کاربردهای صنعتی |
| Mini MS |
6 تا 16A |
موتور کوچک، روشنایی، هیتر و بارهای سبک |
کنتاکتور Metasol MS
Metasol MS یکی از اصلی ترین خانواده های کنتاکتور LS ELECTRIC است و طبق مشخصات فعلی سازنده، جریان نامی 6 تا 2650A را پوشش می دهد. این خانواده در 9 اندازه فریم و 25 مقدار جریان نامی عرضه می شود و برای طیف وسیعی از تجهیزات صنعتی قابل استفاده است.
مدل های کوچک شامل کدهایی مانند MC-6a، MC-9a، MC-12a، MC-18a، MC-9b، MC-12b، MC-18b، MC-22b، MC-32a و MC-40a هستند. در رده های بالاتر مدل های MC-50a، MC-65a، MC-75a، MC-85a، MC-100a، MC-130a و MC-150a دیده می شوند.
در جریان های بالاتر نیز مدل های MC-185a، MC-225a، MC-265a، MC-330a، MC-400a، MC-500a، MC-630a، MC-800a و سپس MC-1260a تا MC-2650a قرار دارند.
LS برای فریم های مختلف Metasol ولتاژ عایقی تا 1000V را اعلام کرده است. مقدار دقیق ولتاژ کاری، توان موتور و رده کاری باید برای همان کد محصول بررسی شود.
Mini MS ال اس
Mini MS برای موتورهای کوچک و بارهای سبک طراحی شده است. مدل های GMC-6M، GMC-9M، GMC-12M و GMC-16M به ترتیب جریان های 6، 9، 12 و 16A را پوشش می دهند.
LS برای این خانواده ولتاژ عایقی 690V اعلام کرده و در کاربرد موتور سه فاز 380V آن را برای توان های کمتر از 7.5kW معرفی می کند. البته انتخاب نهایی باید با جریان واقعی موتور و رده کاری تطبیق داده شود.
یکی از مزیت های Mini MS مصرف توان پایین بوبین و ابعاد کوچک است. در مدل های مربوط می توان آن را مستقیما با خروجی کم توان PLC یا سنسور کنترل کرد و فضای کمتری از تابلو اشغال می شود.
ترمینال پیچی، Fast-On، Cage Clamp و Solder Pin از روش های اتصال تعریف شده برای این خانواده هستند و امکان انتخاب بر اساس نوع تابلو و روش مونتاژ را فراهم می کنند.
Susol MS
Susol MS نیز همچنان در دسته رسمی تجهیزات کنتاکتور و حفاظت موتور LS ELECTRIC قرار دارد. این خانواده برای کنترل موتور و کاربردهای صنعتی طراحی شده و در کنار Metasol و Mini MS بخشی از سبد جاری LS است.
به دلیل تنوع نسل ها و مدل های Susol، جریان، توان موتور و تجهیزات جانبی باید بر اساس کد دقیق محصول بررسی شوند و مشخصات یک مدل نباید به کل خانواده تعمیم داده شوند.
انتخاب کنتاکتور بر اساس جریان موتور
یکی از پارامترهای اصلی انتخاب، جریان نامی موتور در ولتاژ کاری است. جریان مجاز کنتاکتور در رده کاری مورد نظر باید حداقل پاسخگوی جریان موتور باشد.
نباید جریان AC-1 کنتاکتور را به عنوان ظرفیت راه اندازی موتور در نظر گرفت. برای موتور قفس سنجابی معمولی معمولا ظرفیت مربوط به رده AC-3 ملاک اصلی انتخاب است.
برای مثال یک کنتاکتور ممکن است جریان حرارتی بالایی داشته باشد اما ظرفیت AC-3 آن برای موتور کمتر باشد. بنابراین فقط عدد بزرگ درج شده روی دیتاشیت برای انتخاب موتور کافی نیست.
رده کاری AC-1 و AC-3
AC-1 بیشتر برای بارهای مقاومتی یا بارهایی با اندوکتانس کم مطرح است. هیترهای مقاومتی نمونه متداول این گروه هستند.
AC-3 برای راه اندازی و قطع موتورهای القایی قفس سنجابی در شرایط معمول استفاده می شود و یکی از مهم ترین Ratingها هنگام انتخاب کنتاکتور موتور است.
برای کاربردهایی با قطع و وصل شدیدتر، Jogging یا Plugging باید رده کاری مناسب دیگری بررسی شود. استفاده از ظرفیت AC-3 برای تمام کاربردها بدون توجه به Duty Cycle صحیح نیست.
انتخاب بر اساس توان موتور
کنتاکتورهای LS برای ولتاژهای مختلف شبکه دارای توان موتور متفاوت هستند. یک مدل واحد در 220V، 380/400V و 440V ظرفیت موتور یکسانی ندارد.
برای مثال در رنج Metasol، مدل هایی مانند MC-9a تا MC-800a برای موتورهای با توان مختلف استفاده می شوند. با افزایش ولتاژ شبکه، نسبت توان موتور و جریان نیز تغییر می کند؛ بنابراین جدول AC-3 همان ولتاژ باید ملاک قرار گیرد.
در صورت استفاده همراه اینورتر نیز محل نصب کنتاکتور اهمیت دارد. قطع و وصل مکرر خروجی اینورتر تحت بار بدون رعایت دستورالعمل سازنده درایو می تواند به تجهیزات آسیب برساند.
بوبین کنتاکتور ال اس
بوبین بخش کنترلی کنتاکتور است و باید دقیقا با ولتاژ مدار فرمان هماهنگ باشد. LS بسته به سری و کد محصول بوبین های AC و DC را ارائه می کند.
در Product Finder رسمی نمونه هایی با بوبین 24VDC و همچنین بوبین های AC با ولتاژهای مختلف وجود دارند. برای بعضی کنتاکتورهای Metasol، بوبین یدکی در ولتاژهای 24، 48، 100، 110، 220، 240، 380، 415، 440 و 500VAC بسته به فریم عرضه شده است.
وجود این ولتاژها برای یک فریم به معنی وجود همه آن ها برای تمام کنتاکتورها نیست. هنگام سفارش باید ولتاژ، AC یا DC بودن و فرکانس بوبین با Part Number نهایی تطبیق داده شوند.
کنتاکتور 3 پل و 4 پل ال اس
مدل های سه پل رایج ترین انتخاب برای موتورهای سه فاز هستند و هر سه فاز قدرت را قطع و وصل می کنند.
LS در سری Metasol مدل های چهارپل نیز ارائه می کند. برای نمونه MC-40a در نسخه 4P در Product Finder رسمی موجود است. مدل چهارپل می تواند برای بارهایی که قطع چهار مسیر قدرت نیاز است استفاده شود.
تعداد پل باید از روی کد کامل محصول بررسی شود و نمی توان فرض کرد هر جریان نامی در نسخه سه و چهارپل عرضه می شود.
رله حرارتی متناسب با کنتاکتور LS
برای حفاظت موتور در برابر اضافه بار، کنتاکتور Metasol می تواند همراه رله حرارتی سری MT استفاده شود. LS این رله ها را بر اساس فریم کنتاکتور دسته بندی کرده است.
| گروه کنتاکتور |
رله حرارتی |
محدوده تنظیم کلی |
| فریم های کوچک Metasol |
MT-12 / MT-32 |
0.1 تا 40A |
| فریم های میانی |
MT-63 / MT-95 / MT-150 |
4 تا 150A |
| فریم های بزرگ |
MT-225 / MT-400 / MT-800 |
65 تا 800A |
Mini MS نیز رله حرارتی اختصاصی GTH-12M دارد که محدوده تنظیم آن بسته به مدل تا 16A را پوشش می دهد. جریان تنظیم رله باید با جریان واقعی موتور تطبیق داده شود.
کنتاکت کمکی و تجهیزات جانبی
کنتاکت کمکی برای مدار فرمان، خودنگهدار، اینترلاک، اعلام وضعیت و ارسال سیگنال به PLC استفاده می شود. LS برای Metasol انواع مختلف کنتاکت کمکی با ترکیب NO و NC ارائه می کند.
در Product Finder رسمی برای بعضی کنتاکتورها ترکیب هایی مانند 1NO+1NC، 2NO+2NC، 3NO+1NC، 1NO+3NC، 4NO و 4NC دیده می شوند.
تجهیزات دیگری مانند واحد حذف سرج، اینترلاک مکانیکی، کیت اینترلاک سیمی، پوشش ترمینال و بوبین یدکی نیز بسته به مدل قابل استفاده هستند.
اینترلاک دو کنتاکتور
در مدار چپ گرد/راست گرد یا انتقال بین دو منبع، نباید دو کنتاکتور مشخص به صورت همزمان وصل شوند. برای این کاربرد از اینترلاک الکتریکی و در بسیاری از طراحی ها اینترلاک مکانیکی استفاده می شود.
LS برای کنتاکتورهای Metasol تجهیزات Interlock متناسب با فریم ارائه می کند. کد دقیق اینترلاک باید با دو کنتاکتور مورد استفاده تطبیق داده شود.
واحد حذف سرج بوبین
قطع جریان بوبین می تواند ولتاژ گذرای لحظه ای ایجاد کند. Surge Suppressor برای محدود کردن این اضافه ولتاژ و کاهش اثر آن روی PLC، رله و سایر اجزای مدار فرمان استفاده می شود.
نوع سرج ساپرسور باید با AC یا DC بودن بوبین و ولتاژ آن هماهنگ باشد. استفاده از تجهیز ناسازگار می تواند عملکرد مدار فرمان را مختل کند.
کاربردهای کنتاکتور ال اس
راه اندازی موتور سه فاز
تابلو چپ گرد و راست گرد
مدار ستاره مثلث
کنترل هیتر صنعتی
روشنایی صنعتی
ماشین آلات اتوماتیک
فرمان PLC
تابلوهای کنترل موتور
راهنمای انتخاب کنتاکتور ال اس
ابتدا نوع بار مشخص شود. موتور، هیتر و روشنایی شرایط کاری یکسانی ندارند و رده کاری کنتاکتور باید با نوع بار مطابقت داشته باشد.
در موتور سه فاز، جریان پلاک موتور و توان آن در ولتاژ شبکه بررسی شود. سپس ظرفیت AC-3 کنتاکتور در همان ولتاژ ملاک قرار گیرد.
مرحله بعد انتخاب ولتاژ بوبین است. برای مثال اگر مدار فرمان 24VDC است، کنتاکتور با بوبین 24VDC انتخاب می شود؛ وجود کنتاکتور با بوبین 220VAC به معنی امکان اتصال آن به مدار 24V نیست.
تعداد پل و کنتاکت کمکی مورد نیاز نیز مشخص شوند. در مدار خودنگهدار حداقل یک کنتاکت کمکی مناسب و در مدارهای اینترلاک ممکن است ترکیب بیشتری از NO و NC نیاز باشد.
در نهایت رله حرارتی یا سیستم حفاظت موتور، تعداد دفعات قطع و وصل، دمای تابلو و تجهیزات جانبی مورد نیاز تعیین شوند.
| نیاز |
گزینه قابل بررسی |
| موتور کوچک و فضای محدود | Mini MS |
| موتور و بار صنعتی عمومی | Metasol MS |
| جریان بسیار بالا | مدل های بزرگ Metasol تا MC-2650a |
| فرمان از PLC کم توان | Mini MS یا بوبین مناسب سری مربوط |
| چپ گرد/راست گرد | دو کنتاکتور سازگار + اینترلاک |
نصب کنتاکتور LS
بوبین باید دقیقا به ولتاژ نامی خود متصل شود و ترمینال های قدرت نیز مطابق ورودی و خروجی مشخص شده سیم بندی شوند. سطح مقطع کابل و گشتاور پیچ ترمینال باید از دیتاشیت همان فریم استخراج شود.
قرارگیری کنتاکتور داخل تابلو باید به شکلی باشد که تهویه مناسب حفظ شود و فاصله مورد نیاز با تجهیزات مجاور رعایت شود. در Mini MS نیز LS بر نصب مطابق جهت مجاز تاکید دارد.
اگر رله حرارتی مستقیما زیر کنتاکتور نصب می شود، سازگاری مکانیکی دو تجهیز و محدوده تنظیم جریان رله باید کنترل شود.
قیمت کنتاکتور ال اس
قیمت کنتاکتور LS به مدل، جریان نامی، فریم، تعداد پل، ولتاژ و نوع بوبین و تجهیزات جانبی وابسته است. برای مثال MC-9b با بوبین 24VDC و MC-150a با بوبین 220–240VAC دو محصول کاملا متفاوت هستند.
در سفارش کنتاکتور بهتر است علاوه بر مدل MC، ولتاژ بوبین نیز حتما اعلام شود. بسیاری از کدهای ظاهرا مشابه فقط در Coil Voltage یا نوع کنتاکت کمکی تفاوت دارند.
در صورت نیاز به رله حرارتی، کنتاکت کمکی، بوبین یدکی، سرج ساپرسور یا اینترلاک، این تجهیزات نیز باید متناسب با فریم کنتاکتور انتخاب و در استعلام لحاظ شوند.
سوالات متداول کنتاکتور ال اس
کنتاکتور Metasol ال اس تا چند آمپر است؟
لاین آپ فعلی Metasol MS جریان 6 تا 2650A را پوشش می دهد.
Mini MS تا چند آمپر است؟
مدل های GMC-6M، 9M، 12M و 16M به ترتیب 6، 9، 12 و 16A هستند.
آیا کنتاکتور LS بوبین 24VDC دارد؟
بله. در Product Finder رسمی مدل هایی با بوبین 24VDC وجود دارند؛ موجود بودن آن به سری و کد محصول بستگی دارد.
آیا کنتاکتور ال اس 4 پل دارد؟
بله. مدل های چهارپل در Metasol وجود دارند، اما باید موجود بودن نسخه 4P برای جریان مورد نظر بررسی شود.
رله حرارتی مناسب کنتاکتور LS چیست؟
برای Metasol سری MT شامل MT-12 تا MT-800 و برای Mini MS رله GTH-12M در مدل های مربوط استفاده می شود.
تفاوت جریان AC-1 و AC-3 چیست؟
AC-1 بیشتر برای بار مقاومتی و AC-3 برای راه اندازی و قطع معمول موتور قفس سنجابی استفاده می شود؛ برای انتخاب کنتاکتور موتور باید ظرفیت AC-3 بررسی شود.
آیا کنتاکتور از موتور در برابر اضافه بار حفاظت می کند؟
خیر. برای اضافه بار باید رله حرارتی یا سیستم حفاظت موتور مناسب در مدار استفاده شود.
کنتاکت کمکی کنتاکتور LS چه کاربردی دارد؟
برای خودنگهدار، اینترلاک، اعلام وضعیت و ارسال سیگنال به PLC یا مدار فرمان استفاده می شود.
برای مدار چپ گرد راست گرد چه چیزی لازم است؟
دو کنتاکتور متناسب با موتور همراه اینترلاک الکتریکی و معمولا اینترلاک مکانیکی استفاده می شوند.
برای خرید کنتاکتور LS چه اطلاعاتی لازم است؟
توان و جریان بار، ولتاژ شبکه، رده کاری، مدل یا جریان کنتاکتور، تعداد پل، ولتاژ AC/DC بوبین و کنتاکت های کمکی مورد نیاز باید مشخص شوند.
راهنمای خرید و قیمت کنتاکتور ال اس
برای خرید کنتاکتور ال اس ابتدا نوع بار، جریان و توان آن در ولتاژ شبکه مشخص شود. در کاربرد موتور باید ظرفیت AC-3 ملاک انتخاب قرار گیرد. سپس خانواده Metasol MS، Susol MS یا Mini MS، تعداد پل و ولتاژ بوبین AC یا DC انتخاب می شوند. در مرحله بعد رله حرارتی، کنتاکت کمکی، اینترلاک و واحد حذف سرج متناسب با فریم بررسی می شوند.
