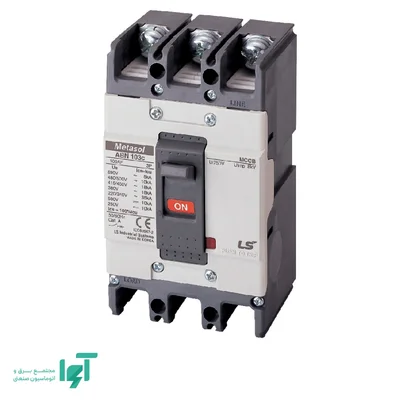

کلید اتوماتیک کامپکت سه‌پل چهل آمپر ال اس LS مدل ABN103c/40 از خانواده Metasol است و برای حفاظت مدارهای توزیع در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود. این مدل به واحد حفاظتی حرارتی‌ـ‌مغناطیسی با تنظیمات فیکس مجهز است و برای مدارهایی قابل بررسی است که حفاظت چهل آمپر بدون نیاز به تنظیم مستقل آستانه‌ها دارند.
ساختار حفاظتی و تفاوت جریان فریم با جریان نامی
عدد چهل در انتهای کد محصول، جریان نامی نسخه انتخابی را مشخص می‌کند. این جریان با اندازه فریم یکسان نیست؛ قرارگرفتن محصول در خانواده فریم صد آمپر به‌معنای مجاز بودن عبور دائم صد آمپر از نسخه چهل آمپر نیست.
بخش حرارتی، اضافه‌بار پایدار را تشخیص می‌دهد و بخش مغناطیسی به جریان شدید اتصال کوتاه واکنش نشان می‌دهد. چون تنظیمات حفاظتی این مدل فیکس است، انتخاب آن باید از ابتدا با جریان بار، سطح مقطع کابل و ویژگی‌های راه‌اندازی مصرف‌کننده هماهنگ باشد. برای مدارهایی که به تنظیم گسترده جریان یا تأخیر حفاظتی نیاز دارند، باید نسخه مناسب دیگری بررسی شود.
قدرت قطع و وابستگی آن به ولتاژ
ظرفیت قطع سرویس این مدل در ولتاژ چهارصد و پانزده ولت، هجده کیلوآمپر است. در داده‌های سازنده، مقدار بیست‌ودو کیلوآمپر برای ولتاژ آزمون سیصدوهشتاد ولت نیز آمده است. این دو مقدار نشان می‌دهند که قدرت قطع باید همراه با ولتاژ متناظر خوانده شود و نمی‌توان بزرگ‌ترین عدد جدول را برای همه شبکه‌ها به کار برد.
در این مدل، ظرفیت قطع سرویس با ظرفیت قطع نهایی برابر اعلام شده است. بااین‌حال، کفایت کلید همچنان به مقایسه مشخصات آن با جریان اتصال کوتاه احتمالی نقطه نصب وابسته است. هماهنگی با کلید بالادست و تجهیزات پایین‌دست نیز باید بر اساس منحنی‌ها و جداول سازنده بررسی شود.
تعداد پل، عایق‌بندی و ابعاد
ساختار سه‌پل برای قطع سه هادی فاز طراحی شده است. اگر طراحی مدار به قطع نول نیاز داشته باشد، انتخاب نسخه سه‌پل باید دوباره بررسی شود.
ولتاژ عایقی هزار ولت و تحمل ضربه‌ای هشت کیلوولت، مشخصات عایقی کلید هستند و نباید با ولتاژ بهره‌برداری مدار اشتباه گرفته شوند. ابعاد اصلی بدنه شامل عرض هفتادوپنج، ارتفاع صدوسی و عمق مرجع شصت میلی‌متر است. فضای واقعی نصب باید با درنظرگرفتن ترمینال‌ها، دسته، شعاع خمش کابل و فاصله‌های لازم بررسی شود؛ عمق بدنه به‌تنهایی بیانگر تمام فضای موردنیاز تابلو نیست.
متعلقات و خرید از آوا الکتریک
برای این خانواده، متعلقات کنتاکت کمکی، کنتاکت اعلام خطا، شنت تریپ و آندرولتاژ قابل بررسی هستند. انتخاب هر قطعه به سازگاری مکانیکی با فریم و، در قطعات بوبینی، ولتاژ مدار فرمان وابسته است.
برای خرید ABN103c/40 از آوا الکتریک، جریان چهل آمپر، سه‌پل بودن، قدرت قطع متناظر با ولتاژ شبکه و نیاز به متعلقات را مشخص کنید. این مدل زمانی انتخاب مناسبی است که مشخصات فیکس آن با شرایط مدار تطبیق داشته باشد.
