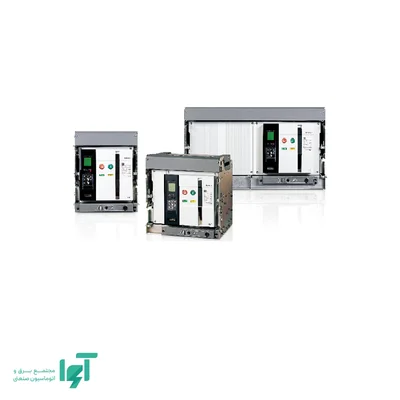

کلید هوایی سه‌پل ششصدوسی آمپر ال اس LS مدل AN06D306H MAD0D0AXNG5 از خانواده Metasol AN است. این مدل با نصب فیکس و واحد حفاظتی NG5، برای کاربردهای توزیع توان و حفاظت فیدرهای متناسب با مشخصات خود قابل بررسی است. انتخاب آن باید علاوه بر جریان نامی، بر اساس جریان اتصال کوتاه، هماهنگی حفاظتی و نیازهای مدار فرمان انجام شود.
جریان نامی و ساختار نصب فیکس
جریان نامی ششصدوسی آمپر، ظرفیت نامی کلید در شرایط مرجع سازنده را بیان می‌کند. دستیابی به عملکرد مناسب در تابلو به طراحی شینه‌ها، کیفیت اتصالات، تهویه و شرایط حرارتی وابسته است. ابعاد یا جریان نامی کلید به‌تنهایی برای تعیین ظرفیت کل تابلو کافی نیست.
فیکس بودن این محصول به شیوه نصب بدنه مربوط است. این ویژگی نباید با فیکس بودن تنظیمات حفاظتی اشتباه گرفته شود؛ واحد NG5 امکان تنظیم پارامترهای حفاظتی مربوط به خود را دارد. همچنین نصب فیکس امکانات جابه‌جایی بین موقعیت‌های متصل، تست و جداشده یک کلید کشویی را فراهم نمی‌کند.
حفاظت الکترونیکی و هماهنگی با مدار
واحد NG5 برای حفاظت جریان، شامل اضافه‌بار، اتصال کوتاه و خطای زمین در پیکربندی مربوط، به کار می‌رود. تنظیم جریان و زمان باید با ظرفیت مدار و منحنی عملکرد تجهیزات پایین‌دست هماهنگ شود.
حفاظت خطای زمین در این سطح از توزیع توان را نباید معادل محافظ‌جان سی میلی‌آمپر دانست. هدف، محدوده تنظیم و نحوه اندازه‌گیری این حفاظت با RCCB یا RCBO مدارهای نهایی متفاوت است. همچنین تنظیم تأخیر برای ایجاد هماهنگی حفاظتی، نیازمند بررسی تحمل اتصال کوتاه مجموعه است.
قدرت قطع و مشخصات عایقی
ظرفیت قطع سرویس این مدل در ولتاژ چهارصد و پانزده ولت، شصت‌وپنج کیلوآمپر است. این مقدار باید با سطح اتصال کوتاه شبکه در محل نصب مقایسه شود.
ولتاژ عایقی هزار ولت و تحمل ضربه‌ای دوازده کیلوولت، مشخصات عایق‌بندی کلید هستند. آرایش سه‌پل برای قطع سه فاز در نظر گرفته شده است؛ نیاز به قطع نول باید در انتخاب تعداد پل لحاظ شود.
ابعاد اصلی ثبت‌شده برای این نسخه شامل عرض سیصد، ارتفاع سیصد و عمق دویست‌ونودوپنج میلی‌متر است. فضای اتصال شینه، دسترسی به مکانیزم و فاصله‌های نصب باید بر اساس نقشه مونتاژ بررسی شود.
تجهیزات همراه و قابلیت فرمان از راه دور
این کد دارای واحد NG5 و مجموعه کنتاکت کمکی سه باز و سه بسته است. در مقابل، بخش‌های MA و D0 در کد سفارش نشان می‌دهند موتور شارژ، بوبین وصل و شنت تریپ در این پیکربندی ارائه نشده‌اند. بنابراین نباید صرفاً به‌دلیل هوایی بودن کلید، امکان قطع‌و‌وصل کامل از راه دور را برای آن فرض کرد.
برای خرید این مدل از آوا الکتریک، علاوه بر مشخصات قدرت، تجهیزات فرمان موردنیاز را تعیین کنید. اگر کنترل الکتریکی یا استفاده در سامانه انتقال منبع مدنظر است، انتخاب متعلقات و منطق اینترلاک باید همراه با کلید بررسی شود.
