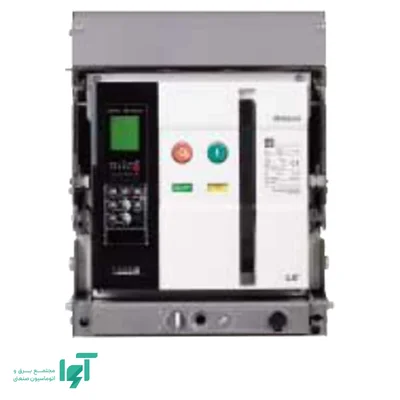

کلید هوایی سه‌پل هزار‌ودویست‌وپنجاه آمپر ال اس LS مدل AN13D313A M2D2D2AXAG6AL از خانواده Metasol AN است. این مدل با نصب کشویی و واحد حفاظتی AG6، برای کاربردهای توزیع توان و حفاظت فیدرهای متناسب با مشخصات خود قابل بررسی است. انتخاب آن باید علاوه بر جریان نامی، بر اساس جریان اتصال کوتاه، هماهنگی حفاظتی و نیازهای مدار فرمان انجام شود.
جریان نامی و ساختار نصب کشویی
جریان نامی هزار‌ودویست‌وپنجاه آمپر، ظرفیت نامی کلید در شرایط مرجع سازنده را بیان می‌کند. دستیابی به عملکرد مناسب در تابلو به طراحی شینه‌ها، کیفیت اتصالات، تهویه و شرایط حرارتی وابسته است. ابعاد یا جریان نامی کلید به‌تنهایی برای تعیین ظرفیت کل تابلو کافی نیست.
ساختار کشویی امکان جابه‌جایی بدنه در مجموعه کشویی و استفاده از موقعیت‌های متصل، تست و جداشده را مطابق مکانیزم سازنده فراهم می‌کند. این موقعیت‌ها با وضعیت باز یا بسته کنتاکت قدرت یکسان نیستند. الزامات اینترلاک، وضعیت مدار کنترل و شرایط مجاز جابه‌جایی باید در طراحی و بهره‌برداری رعایت شوند.
حفاظت الکترونیکی و هماهنگی با مدار
واحد AG6 برای حفاظت جریان، شامل اضافه‌بار، اتصال کوتاه و خطای زمین در پیکربندی مربوط، به کار می‌رود. تنظیم جریان و زمان باید با ظرفیت مدار و منحنی عملکرد تجهیزات پایین‌دست هماهنگ شود.
حفاظت خطای زمین در این سطح از توزیع توان را نباید معادل محافظ‌جان سی میلی‌آمپر دانست. هدف، محدوده تنظیم و نحوه اندازه‌گیری این حفاظت با RCCB یا RCBO مدارهای نهایی متفاوت است. همچنین تنظیم تأخیر برای ایجاد هماهنگی حفاظتی، نیازمند بررسی تحمل اتصال کوتاه مجموعه است.
واحد AG6 از خانواده A با قابلیت اندازه‌گیری جریان است. کد G نسخه بدون ارتباط شبکه را مشخص می‌کند و رقم شش مربوط به نسخه پنجاه هرتز دارای تغذیه کنترل خارجی است. ولتاژ و اتصالات تغذیه باید با پلاک همین واحد تطبیق داده شوند؛ ولتاژ موتور یا بوبین کلید، تعیین‌کننده تغذیه واحد حفاظتی نیست.
قدرت قطع و مشخصات عایقی
ظرفیت قطع سرویس این مدل در ولتاژ چهارصد و پانزده ولت، شصت‌وپنج کیلوآمپر است. این مقدار باید با سطح اتصال کوتاه شبکه در محل نصب مقایسه شود.
ولتاژ عایقی هزار ولت و تحمل ضربه‌ای دوازده کیلوولت، مشخصات عایق‌بندی کلید هستند. آرایش سه‌پل برای قطع سه فاز در نظر گرفته شده است؛ نیاز به قطع نول باید در انتخاب تعداد پل لحاظ شود.
ابعاد اصلی ثبت‌شده برای این نسخه شامل عرض سیصد‌وسی‌وچهار، ارتفاع چهارصد‌وسی و عمق سیصد‌وهفتاد‌وپنج میلی‌متر است. فضای اتصال شینه، دسترسی به مکانیزم و فاصله‌های نصب باید بر اساس نقشه مونتاژ بررسی شود.
تجهیزات همراه و قابلیت فرمان از راه دور
این نسخه دارای واحد حفاظتی AG6، کنتاکت کمکی سه باز و سه بسته، موتور شارژ فنر، بوبین وصل CC و بوبین قطع SHT1 است. کدهای M2 و D2 رده تغذیه دویست تا دویست‌وپنجاه ولت متناوب یا مستقیم متعلقات مربوط را مشخص می‌کنند. موتور فنر را شارژ می‌کند، بوبین وصل مکانیزم آماده را به حرکت درمی‌آورد و بوبین قطع فرمان تریپ را اجرا می‌کند.
بخش AL کد سفارش به تجهیز اعلام خطا مربوط است و باید در نقشه مدار فرمان از کنتاکت صرفاً اعلام وضعیت تفکیک شود. وجود تجهیزات فرمان، نیاز به اینترلاک و منطق کنترل مناسب را حذف نمی‌کند. آندرولتاژ و سایر متعلقات باید بر اساس نیاز و سازگاری نسخه انتخاب شوند.
برای خرید AN13D313A M2D2D2AXAG6AL از آوا الکتریک، علاوه بر جریان نامی و قدرت قطع، نوع نصب و تجهیزات همراه را مشخص کنید. مقایسه کد کامل در جایگزینی اهمیت دارد؛ دو کلید هم‌جریان ممکن است از نظر مکانیزم نصب، رله حفاظتی و تجهیزات کنترل متفاوت باشند.
