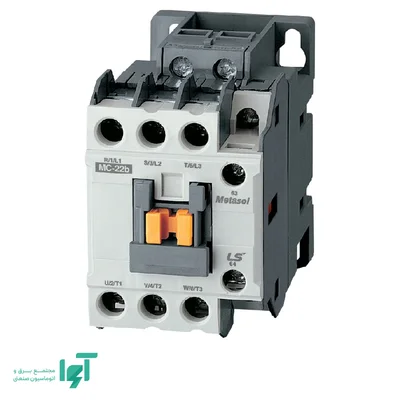

کنتاکتور سه‌پل ال اس LS مدل MC-12b-DC110 از خانواده Metasol MC برای قطع و وصل مدار قدرت، به‌ویژه راه‌اندازی موتورهای سه‌فاز، به کار می‌رود. جریان کاری این مدل در رده موتوری متناظر با شبکه چهارصد ولت، دوازده آمپر است. انتخاب آن باید بر اساس نوع بار، تعداد دفعات کلیدزنی و مشخصات بوبین انجام شود؛ ظرفیت مدار قدرت و ولتاژ مدار فرمان دو مشخصه مستقل هستند.
جریان کاری و کاربرد در مدار موتور
جریان دوازده آمپر در کاربرد AC-3 به وصل موتور قفس‌سنجابی و قطع آن در حالت کار عادی مربوط می‌شود. توان مرجع موتور در محدوده سیصدوهشتاد تا چهارصد‌وچهل ولت، پنج و پنج دهم کیلووات است؛ جریان واقعی پلاک موتور، شرایط راه‌اندازی و دمای تابلو در انتخاب نهایی اولویت دارند. برای مدار دویست‌وسی ولت، ظرفیت متناظر همان ولتاژ باید جداگانه بررسی شود.
در کاربردهایی مانند حرکت ضربه‌ای، تغییر جهت پیش از توقف یا ترمز معکوس، تنش کنتاکت‌ها بیشتر است و نمی‌توان ظرفیت AC-3 را مستقیماً به AC-4 تعمیم داد. این کنتاکتور به‌تنهایی حفاظت اضافه‌بار و اتصال کوتاه ایجاد نمی‌کند؛ هماهنگی آن با بی‌متال و وسیله حفاظت اتصال کوتاه بخشی از طراحی راه‌انداز است.
بوبین و مدار فرمان
بوبین این نسخه با ولتاژ صد‌وده ولت مستقیم تحریک می‌شود. تغذیه مستقیم بوبین به مدار فرمان مربوط است و به‌خودی‌خود ظرفیت قطع بار مستقیم برای کنتاکت‌های قدرت تعیین نمی‌کند. منبع تغذیه و خروجی فرمان باید جریان مورد نیاز بوبین را تأمین کنند؛ اتصال مستقیم به خروجی PLC تنها پس از بررسی ظرفیت خروجی و مدار مهار اضافه‌ولتاژ مجاز است.
بوبین از مسیرهای قدرت جداست؛ با تحریک آن، هسته متحرک جذب می‌شود و کنتاکت‌های اصلی تغییر وضعیت می‌دهند. مدار خودنگهدار، توقف و قفل الکتریکی باید طوری طراحی شود که قطع و برگشت تغذیه به راه‌اندازی ناخواسته منجر نشود.
کنتاکت‌های اصلی و کمکی
آرایش اصلی شامل سه کنتاکت باز در حالت عادی است که سه فاز را هم‌زمان وصل می‌کنند. آرایش کمکی این نسخه شامل یک کنتاکت باز در حالت عادی و یک کنتاکت بسته در حالت عادی است. کنتاکت کمکی برای خودنگهداری، اعلام وضعیت یا اینترلاک الکتریکی استفاده می‌شود و ظرفیت عبور جریان آن با مسیر قدرت یکسان نیست.
ابعاد، بی‌متال سازگار و تجهیزات جانبی
ابعاد این نسخه برابر با عرض چهل‌وپنج، ارتفاع هفتاد‌وسه و پنج دهم و عمق صد‌وسه و شش دهم میلی‌متر است. فضای سیم‌کشی، مسیر خروج حرارت و ابعاد نهایی همراه با متعلقات باید علاوه بر اندازه بدنه در جانمایی تابلو لحاظ شود. بی‌متال متناظر این کنتاکتور از خانواده MT-32 انتخاب می‌شود؛ بازه تنظیم بی‌متال باید جریان واقعی موتور را پوشش دهد.
امکان توسعه مدار با کنتاکت کمکی، اینترلاک، مهارکننده اضافه‌ولتاژ بوبین و تجهیزات تأخیر متناسب با فریم وجود دارد. کد نصب و سازگاری هر وسیله باید مخصوص همین فریم بررسی شود. ترکیب معرفی‌شده شامل کنتاکتور، بوبین مطابق نسخه و کنتاکت‌های کمکی ذکرشده است؛ بی‌متال و سایر متعلقات، انتخاب‌های جداگانه مجموعه راه‌انداز هستند.
خرید از آوا الکتریک
برای خرید MC-12b-DC110 از آوا الکتریک، جریان و توان موتور، نوع تغذیه بوبین، آرایش کنتاکت کمکی و خانواده بی‌متال را مبنای انتخاب قرار دهید. هنگام جایگزینی قطعه در تابلو موجود، ارائه کد کامل و تصویر پلاک تجهیز کمک می‌کند نسخه متناسب با مدار انتخاب شود و اختلاف میان مدل‌های ظاهراً مشابه نادیده نماند.
