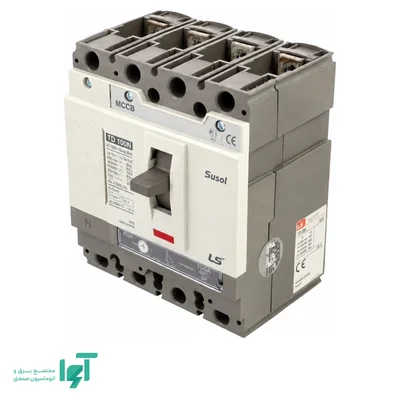

کلید اتوماتیک کامپکت چهارپل ال اس LS مدل TD100N FMU100 80A 4P3D L EXP از خانواده Susol با جریان نامی هشتاد آمپر، برای حفاظت مدارهای توزیع در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود. واحد حفاظتی FMU100 از نوع حرارتی‌ـ‌مغناطیسی است و انتخاب و تنظیم آن باید با جریان بار، ظرفیت کابل و طرح هماهنگی حفاظتی انجام شود.
جریان نامی و حفاظت اضافه‌بار
بازه تنظیم جریان اضافه‌بار در این نسخه از شصت‌وچهار تا هشتاد آمپر است. تنظیم این مقدار امکان تطبیق آستانه حفاظت با نیاز مدار را فراهم می‌کند، اما ظرفیت مجاز کابل یا جریان نامی مکانیزم را افزایش نمی‌دهد.
حفاظت اضافه‌بار به افزایش پایدار جریان و گرمایش ناشی از آن مربوط است. جریان راه‌اندازی، دمای داخل تابلو و نحوه نصب هادی‌ها باید در انتخاب لحاظ شوند. افزایش تنظیم صرفاً برای جلوگیری از قطع ناخواسته، بدون بررسی علت قطع و ظرفیت مدار، مبنای مناسبی برای تنظیم حفاظت نیست.
حفاظت اتصال کوتاه و تنظیمات
بخش حرارتی برای اضافه‌بار و بخش مغناطیسی برای اتصال کوتاه در نظر گرفته شده است. رفتار این دو بخش باید از روی منحنی زمان ـ جریان بررسی شود تا جریان راه‌اندازی مجاز بار با شرایط واقعی خطا اشتباه نشود.
جریان اضافه‌بار قابل تنظیم است، اما حفاظت اتصال کوتاه فیکس باقی می‌ماند. بنابراین کاهش جریان اضافه‌بار الزاماً آستانه عملکرد بخش مغناطیسی را با همان نسبت تغییر نمی‌دهد.
این ساختار به‌تنهایی عملکرد حفاظت نشتی جریان ایجاد نمی‌کند. نیاز به حفاظت نشتی باید از طریق تجهیز سازگار و طرح حفاظتی مدار تأمین شود.
ولتاژ و قدرت قطع
ظرفیت قطع سرویس این مدل پنجاه کیلوآمپر در رده ولتاژی چهارصد تا چهارصد و پانزده ولت متناوب است. این مقدار باید با جریان اتصال کوتاه احتمالی نقطه نصب مقایسه شود؛ جریان نامی هشتاد آمپر، ظرفیت عبور بار را بیان می‌کند و جایگزین بررسی قدرت قطع نیست.
ولتاژهای کاربرد درج‌شده برای این نسخه شامل دویست‌وسی ولت متناوب، چهارصد ولت متناوب، چهارصد‌وپانزده ولت متناوب، دویست‌وپنجاه ولت مستقیم، پانصد ولت مستقیم است. در مدار مستقیم، آرایش اتصال و تعداد قطب‌های لازم باید مطابق نقشه سازنده بررسی شود و ظرفیت قطع متناوب به آن تعمیم داده نشود.
تعداد پل، عایق‌بندی و نصب
آرایش 4P3D دارای چهار مسیر قطع و سه پل حفاظت‌شده است؛ مسیر نول قطع می‌شود، اما حفاظت اضافه‌جریان مستقل مانند سه فاز برای آن در این کد تعریف نشده است. حرف L موقعیت نول سمت چپ را در آرایش مرجع سازنده مشخص می‌کند و باید هنگام طراحی اتصالات لحاظ شود.
ولتاژ عایقی هزار ولت و تحمل ضربه‌ای هشت کیلوولت، مشخصات هماهنگی عایقی محصول هستند. ابعاد بدنه به‌ترتیب عرض صد‌وبیست، ارتفاع صد‌وچهل و عمق هشتاد‌وشش میلی‌متر است. فضای ترمینال‌ها، شعاع خمش کابل و فاصله‌های مجاز نصب باید علاوه بر این ابعاد بررسی شوند.
متعلقات و خرید از آوا الکتریک
امکان انتخاب کنتاکت کمکی برای اعلام وضعیت، کنتاکت خطا برای اعلام تریپ و شنت یا آندرولتاژ برای فرمان و حفاظت ولتاژی باید با متعلقات همین فریم بررسی شود. ولتاژ بوبین و سازگاری مکانیکی، دو معیار مستقل در سفارش این قطعات هستند.
برای خرید TD100N FMU100 80A 4P3D L EXP از آوا الکتریک، جریان نامی، تعداد پل، نوع واحد حفاظتی و ظرفیت قطع موردنیاز را مشخص کنید. اگر کلید جایگزین یک تجهیز موجود می‌شود، ابعاد و اتصالات نیز باید با محل نصب تطبیق داده شوند.
