معرفی PLC ال‌اس سری XGT
XGI-CPUUN

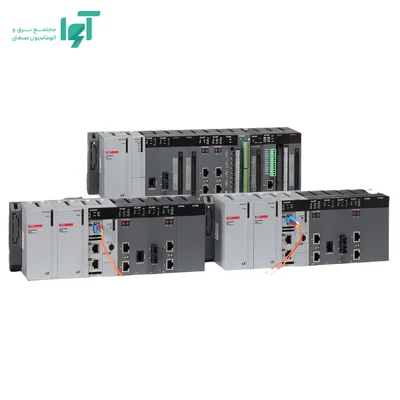

PLC ال‌اس سری XGT مدل XGI-CPUUN برای اجرای برنامهٔ منطقی و هماهنگی دریافت ورودی‌ها، پردازش شرایط و اعمال فرمان‌های خروجی به کار می‌رود. این محصول بخشی از خانوادهٔ XGT است. شناخت نقش دقیق این قطعه در پروژه، انتخاب تجهیزات مکمل و تنظیمات راه‌اندازی را ساده‌تر می‌کند.
ویژگی‌های شاخص این مدل شامل حافظه برنامه نویسی 2MB است. این مشخصات باید در کنار ساختار سیستم و نیاز واقعی ماشین بررسی شوند.
جدول مشخصات XGI-CPUUN
| مدل | XGI-CPUUN |
|---|
| نوع محصول | PLC ال‌اس سری XGT |
|---|
| برند | LS ELECTRIC / LSIS |
|---|
| خانواده | XGT |
|---|
| Max I/O | 6144 |
|---|
| حافظه برنامه نویسی | 2MB |
|---|
تفسیر مشخصات و عملکرد
ظرفیت توسعهٔ ورودی‌وخروجی
در این مدل، Max I/O برابر 6144 است. حداکثر I/O ظرفیت پیکربندی مجاز سیستم است؛ همهٔ این نقاط روی بدنهٔ CPU نصب نشده‌اند. رسیدن به ظرفیت بالاتر به ماژول، رک یا توسعهٔ سازگار و بودجهٔ جریان کافی نیاز دارد. ظرفیت حافظهٔ آدرس‌دهی را نیز با تعداد نقاط فیزیکی قابل نصب یکسان در نظر نگیرید.
حافظهٔ برنامه و اندازهٔ پروژه
در این مدل، حافظه برنامه نویسی برابر 2MB است. ظرفیت حافظه برای دستورهای برنامه و بخش‌های وابستهٔ پروژه استفاده می‌شود. واحد Step با Byte یا کیلوبایت معادل مستقیم ندارد؛ بنابراین مقایسهٔ دو خانواده باید با واحد و معماری یکسان انجام شود. حجم خروجی کامپایل، پارامترها و فضای رزرو برای اصلاحات آینده معیار عملی انتخاب هستند.
چرخهٔ اسکن و رفتار برنامه
CPU وضعیت ورودی‌ها را دریافت می‌کند، دستورهای پروژه را اجرا می‌کند و خروجی‌ها را به‌روزرسانی می‌کند. زمان پاسخ نهایی فقط تابع سرعت یک دستور نیست؛ طول برنامه، عملیات محاسباتی، شبکه و وظایف وقفه بر آن اثر دارند. برای ماشین سریع، زمان اسکن واقعی و واکنش به تغییر ورودی باید در شرایط کاری اندازه‌گیری شود.
برنامه‌نویسی، راه‌اندازی و نگهداری
نرم‌افزار XG5000
مهندسی این خانواده با XG5000 انجام می‌شود. انتخاب نوع CPU در پروژه باید با کد واقعی دستگاه یکسان باشد. پس از تهیهٔ نسخهٔ پشتیبان، پیکربندی I/O، تنظیمات ارتباط و محدوده‌های دادهٔ نگهدارنده بررسی می‌شوند. امکان انتقال مستقیم پروژه بین خانواده‌های مختلف نباید فرض شود.
ساختار برنامه و متغیرها
این خانواده در گروه کنترلرهای مبتنی بر ساختار IEC قرار می‌گیرد. زبان‌های قابل انتخاب و کتابخانه‌ها به مدل و نسخهٔ نرم‌افزار وابسته‌اند. تعریف روشن متغیرها و استفاده از بلوک‌های قابل نگهداری، تغییرات بعدی پروژه را قابل پیگیری می‌کند.
حفظ داده در قطع برق
نگهداری برنامه، حفظ متغیرها و نگهداری ساعت سه موضوع جدا هستند. مقادیر ماندگار باید در ناحیهٔ Retain یا محدودهٔ پشتیبانی‌شده تنظیم شوند. پس از بازیابی برق، رفتار خروجی‌ها و ترتیب راه‌اندازی ماشین باید از قبل در برنامه تعیین شده باشد.
آپشن‌ها و تجهیزات مکمل
توسعهٔ ورودی‌وخروجی
اگر تعداد یا نوع سیگنال‌های داخلی برای پروژه کافی نباشد، ماژول دیجیتال، آنالوگ یا دما از فهرست سازگار همان CPU انتخاب می‌شود. سقف تعداد ماژول، مصرف داخلی و محدودیت نصب هم‌زمان کارت‌ها باید کنترل شوند. مدل‌های اقتصادی و استاندارد یک خانواده لزوماً ظرفیت توسعهٔ یکسان ندارند.
HMI، شبکه و دسترسی مهندسی
پنل HMI با پروتکل و رابط پشتیبانی‌شده برای نمایش وضعیت و تغییر پارامترهای مجاز انتخاب می‌شود. اگر پورت موردنیاز داخلی نباشد، باید امکان افزودن ماژول شبکهٔ سازگار بررسی شود. کابل پروگرام و نرم‌افزار متناظر خانواده نیز برای تحویل و نگهداری پروژه لازم هستند.
کاربرد و نکات انتخاب XGI-CPUUN
این محصول در کنترل توالی ماشین، مدیریت پمپ و فن، خطوط مونتاژ و دریافت فرمان اپراتور قابل بررسی است. انتخاب نهایی به نیاز پروژه و مشخصات اجزای مرتبط وابسته است؛ نام یک کاربرد به‌تنهایی برای تعیین سازگاری کافی نیست.
نصب و بررسی عملکرد
قبل از اتصال یا جابه‌جایی قطعه، تغذیهٔ بخش مربوط قطع و نقشهٔ سیم‌بندی همان مدل بررسی شود. پس از نصب، ابتدا تنظیمات و تشخیص تجهیز در سیستم کنترل بررسی می‌شود و سپس عملکرد مرتبط در شرایط کنترل‌شده آزمایش می‌شود. شماره‌گذاری سیم‌ها و ثبت نسخهٔ پارامترها، تعمیر و تعویض بعدی را آسان‌تر می‌کند.
سؤالات متداول
آیا همهٔ نقاط Max I/O روی CPU قرار دارند؟
خیر. ظرفیت داخلی همان ورودی‌ها و خروجی‌های پایه است. ظرفیت Max I/O به پیکربندی توسعهٔ مجاز اشاره دارد و نیازمند ماژول‌های مربوط است.
آیا مدل رله‌ای و ترانزیستوری قابل تعویض مستقیم‌اند؟
نوع بار و سیم‌بندی باید بررسی شود. رله، NPN و PNP از نظر رابط الکتریکی و توانایی سوئیچ‌کردن سریع متفاوت‌اند؛ تشابه تعداد نقاط برای جایگزینی کافی نیست.
برای پروگرام چه چیزی لازم است؟
نرم‌افزار متناظر خانواده، کابل یا رابط پروگرام مناسب، نسخهٔ پروژه و تنظیم درست نوع CPU لازم است. سازگاری نسخهٔ نرم‌افزار و سیستم‌عامل نیز بررسی شود.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و موجودی PLC ال‌اس سری XGT مدل XGI-CPUUN با آوا الکتریک تماس بگیرید. کد کامل محصول، مشخصات سیستم موجود و نوع کاربرد را اعلام کنید. برای قطعهٔ جایگزین، تصویر پلاک و کد CPU یا تجهیزات مرتبط کمک می‌کند نسخهٔ سازگار و متعلقات موردنیاز دقیق‌تر بررسی شوند.
