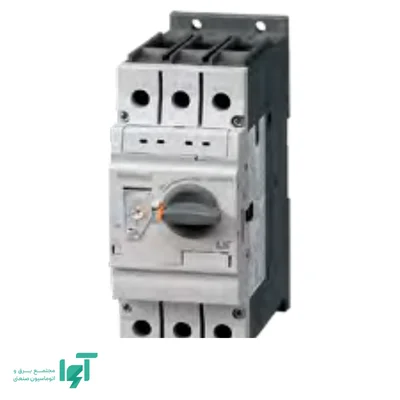

کلید حرارتی ال اس LS مدل MMS-63S 63 A از خانواده Metasol MMS، وسیله سه‌پل راه‌اندازی دستی و حفاظت موتور است. این مدل با محدوده تنظیم اضافه‌بار چهل‌وپنج تا شصت‌وسه آمپر، حفاظت حرارتی و مغناطیسی را در یک مجموعه ارائه می‌کند. برخلاف بی‌متال مستقل که مدار فرمان کنتاکتور را تغییر می‌دهد، کلید حرارتی می‌تواند مسیر قدرت موتور را مستقیماً قطع کند.
جریان نامی و تنظیم حفاظت حرارتی
جریان نامی این نسخه شصت‌وسه آمپر و بازه تنظیم بخش حرارتی چهل‌وپنج تا شصت‌وسه آمپر است. مقدار تنظیم باید با جریان پلاک موتور و شرایط نصب هماهنگ شود؛ عدد بالای بازه، تنظیم مناسب همه موتورهای متصل به این کلید نیست. مشخصه حرارتی با تأخیر وابسته به جریان عمل می‌کند تا میان راه‌اندازی متعارف و اضافه‌بار ماندگار تفکیک ایجاد شود.
کلاس تریپ این خانواده ده است. این مشخصه رفتار زمانی تحت شرایط آزمون را توصیف می‌کند، بنابراین انتخاب برای موتور با زمان شتاب‌گیری طولانی باید با منحنی عملکرد کنترل شود. حفاظت حساس به قطع فاز این خانواده نیز با حفاظت رله کنترل فاز مستقل از نظر پایش ولتاژ، توالی فاز و منطق عملکرد یکسان نیست.
قطع اتصال کوتاه و تفسیر قدرت قطع
قدرت قطع سرویس Ics این نسخه در ولتاژ آزمون چهارصد تا چهارصد و پانزده ولت برابر با نوزده کیلوآمپر است. Ics قابلیت ادامه سرویس پس از توالی آزمون قطع را بیان می‌کند و با قدرت قطع نهایی Icu یک مفهوم ندارد. این مقدار نباید بدون بررسی جدول سازنده به ولتاژ ششصدونود ولت تعمیم داده شود.
بخش مغناطیسی برای خطاهای شدید جریان با سرعت بیشتری عمل می‌کند؛ پیچ تنظیم حرارتی به معنای تنظیم مستقل آستانه مغناطیسی نیست. سطح اتصال کوتاه محل نصب و هماهنگی با تجهیزات بالادست باید هنگام انتخاب بررسی شوند.
توان موتور، ولتاژ و رده بهره‌برداری
توان مرجع موتور در شبکه سه‌فاز چهارصد ولت برای این نسخه سی کیلووات است. کاربرد در شبکه‌های دویست‌وسی یا ششصدونود ولت نیازمند بررسی توان و ظرفیت قطع متناظر همان ولتاژ است. توان به‌تنهایی جایگزین کنترل جریان موتور، راندمان و شرایط راه‌اندازی نمی‌شود.
رده‌های AC-2 و AC-3 به کاربردهای موتوری تعریف‌شده، از جمله موتور روتور سیم‌پیچی و موتور قفس‌سنجابی، مربوط‌اند. این رده‌ها نوع تغذیه بوبین را مشخص نمی‌کنند؛ کلید اصلی به صورت دستی عمل می‌کند و قطع از راه دور به تجهیز جانبی سازگار نیاز دارد.
نصب و تکمیل مدار راه‌انداز
ابعاد کلید برابر با عرض پنجاه‌وپنج، ارتفاع صد‌وچهل و عمق صد‌وسی و سه دهم میلی‌متر است. هنگام جانمایی باید فضای ترمینال‌ها، کابل‌ها و متعلقات جانبی نیز منظور شود. برای فرمان خودکار و کلیدزنی مکرر موتور، کلید حرارتی معمولاً با کنتاکتور هماهنگ می‌شود.
کنتاکت کمکی برای اعلام وضعیت، کنتاکت خطا برای اعلام تریپ و رله شنت یا افت ولتاژ برای عملکردهای متفاوت فرمان استفاده می‌شوند. سازگاری این متعلقات به فریم و نسخه کلید وابسته است؛ برای مثال دستگیره فریم سی‌ودو الزاماً روی همه نسخه‌های همان فریم قابل نصب نیست.
خرید از آوا الکتریک
برای خرید MMS-63S 63 A از آوا الکتریک، بازه تنظیم جریان، توان موتور در ولتاژ شبکه، Ics و متعلقات مورد نیاز را مبنای انتخاب قرار دهید. هنگام جایگزینی قطعه در تابلو موجود، ارائه کد کامل و تصویر پلاک تجهیز کمک می‌کند نسخه متناسب با مدار انتخاب شود و اختلاف میان مدل‌های ظاهراً مشابه نادیده نماند.
