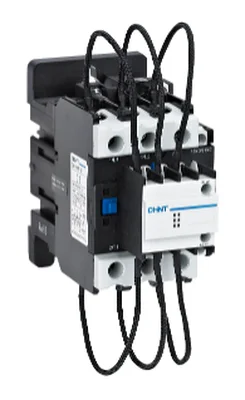

کنتاکتور خازنی چینت CJ19 یا CHINT CJ19 Capacitor Contactor یک کنتاکتور تخصصی برای اتصال و جداسازی پله های بانک خازنی در تابلوهای اصلاح ضریب قدرت است. هنگام وصل یک خازن به شبکه، جریان هجومی لحظه ای می تواند بسیار بیشتر از جریان کار عادی باشد؛ به ویژه زمانی که خازن های دیگر بانک از قبل در مدار قرار دارند. این جریان بالا می تواند به کنتاکت های یک کنتاکتور معمولی فشار زیادی وارد کند و عمر الکتریکی مجموعه را کاهش دهد. CJ19 برای همین کاربرد طراحی شده و با استفاده از مدار پیش شارژ و مقاومت های محدودکننده، جریان اولیه را کنترل می کند. خانواده فعلی شامل CJ19-25، CJ19-32، CJ19-43، CJ19-63، CJ19-95، CJ19-115، CJ19-150 و CJ19-170 است و در شبکه 380/400V ظرفیت پله خازنی 12.5 تا 90kVAr را پوشش می دهد.
کنتاکتور خازنی چینت CJ19 چیست؟
CJ19 یک کنتاکتور سه پل مخصوص Capacitor Switching است. کاربرد اصلی آن در تابلوهای بانک خازنی اتوماتیک، سیستم های جبران توان راکتیو و اصلاح ضریب قدرت شبکه های صنعتی و تجاری است.
ساختار این کنتاکتور با کنتاکتور موتور معمولی تفاوت دارد. هنگام فرمان وصل، مسیرهای اولیه مجهز به مقاومت قبل از کنتاکت های اصلی وارد مدار می شوند تا جریان شارژ اولیه خازن محدود شود. پس از کاهش شرایط گذرا، کنتاکت های اصلی بار را در وضعیت عادی تحمل می کنند.
این ویژگی باعث می شود CJ19 برای قطع و وصل پله های خازنی گزینه مناسب تری نسبت به انتخاب یک کنتاکتور AC-3 معمولی فقط بر اساس آمپر باشد.
چرا برای بانک خازنی کنتاکتور مخصوص لازم است؟
خازن هنگام لحظه اتصال می تواند جریان هجومی بزرگی از شبکه دریافت کند. اگر چند پله خازنی از قبل متصل باشند، خازن های شارژشده نیز می توانند در ایجاد جریان گذرا نقش داشته باشند.
به همین دلیل شرایط Switching یک بانک خازنی با راه اندازی معمول موتور یا بار مقاومتی یکسان نیست. انتخاب کنتاکتور استاندارد فقط بر اساس جریان پایدار خازن می تواند موجب جوش خوردن Contact، فرسایش سریع پلاتین و کاهش عمر تجهیزات شود.
در CJ19 ظرفیت مهار Surge تا 20 برابر جریان عملیاتی در اطلاعات رسمی سری درج شده است. این ویژگی دقیقا برای شرایط گذرای مدار خازنی اهمیت دارد.
مدل های کنتاکتور خازنی CJ19
لاین آپ رسمی CJ19 شامل هشت مدل اصلی است. عدد بعد از CJ19 نشان دهنده Conventional Thermal Current یا Ith خانواده است و نباید بدون توجه به جدول فنی، مستقیما به عنوان جریان کاری خازنی در نظر گرفته شود.
| مدل |
Ith |
جریان عملیاتی در 380V |
ظرفیت در 380/400V |
| CJ19-25 | 25A | 17A | 12.5kVAr |
| CJ19-32 | 32A | 23A | 20kVAr |
| CJ19-43 | 43A | 29A | 25kVAr |
| CJ19-63 | 63A | 43A | 33.3kVAr |
| CJ19-95 | 95A | 72.2A | 50kVAr |
| CJ19-115 | 200A | 87A | 60kVAr |
| CJ19-150 | 200A | 115A | 80kVAr |
| CJ19-170 | 275A | 130A | 90kVAr |
جدول بالا نشان می دهد نام مدل همیشه برابر Rated Operational Current نیست. برای مثال CJ19-25 دارای Ith برابر 25A است، اما جریان عملیاتی درج شده در جدول رسمی در 380V برابر 17A است.
ظرفیت خازنی CJ19 در ولتاژهای مختلف
یکی از بهترین روش های انتخاب CJ19، استفاده مستقیم از ظرفیت kVAr پله خازنی و Voltage شبکه است.
| مدل |
220/230V |
380/400V |
660/690V |
| CJ19-25 | 6.7kVAr | 12.5kVAr | 18kVAr |
| CJ19-32 | 10kVAr | 20kVAr | 26kVAr |
| CJ19-43 | 15kVAr | 25kVAr | 36kVAr |
| CJ19-63 | 20kVAr | 33.3kVAr | 48kVAr |
| CJ19-95 | 35kVAr | 50kVAr | 92kVAr |
| CJ19-115 | 40kVAr | 60kVAr | 100kVAr |
| CJ19-150 | 46kVAr | 80kVAr | 120kVAr |
| CJ19-170 | 52kVAr | 90kVAr | 130kVAr |
در تابلوهای متداول 400V، ظرفیت هر پله مهم ترین اطلاعات اولیه برای انتخاب مدل است. برای مثال یک پله 25kVAr در 400V با CJ19-43 متناظر است، در حالی که برای پله 50kVAr مدل CJ19-95 در جدول رسمی قرار دارد.
مکانیزم محدود کردن جریان هجومی
CJ19 از مسیر پیش شارژ برای کاهش جریان هجومی هنگام ورود خازن به مدار استفاده می کند. کنتاکت های اولیه مقاومت های محدودکننده را برای مدت کوتاه در مسیر قرار می دهند.
پس از سپری شدن مرحله گذرا، کنتاکت های اصلی بسته می شوند و مقاومت های Pre-charge از مسیر اصلی خارج می شوند. بنابراین مقاومت ها برای تحمل دائمی جریان پله طراحی نشده اند.
در مشخصات رسمی سری، Restrained Surge Capacity برابر 20Ie درج شده است. این ویژگی یکی از تفاوت های کلیدی CJ19 با کنتاکتورهای عمومی است.
Utilization Category کنتاکتور خازنی
کنتاکتور خازنی در استانداردهای صنعتی برای Switching خازن در Category تخصصی AC-6b قرار می گیرد. این Category با AC-3 که برای موتور استفاده می شود تفاوت دارد.
به همین دلیل انتخاب یک کنتاکتور موتور AC-3 با همان جریان اسمی لزوما جایگزین مناسبی برای CJ19 نیست. رفتار گذرا، جریان هجومی و دفعات Switching بانک خازنی باید در انتخاب لحاظ شوند.
ولتاژ کاری CJ19
سری CJ19 برای شبکه های AC با فرکانس 50/60Hz و ولتاژ تا 690V طراحی شده است.
ولتاژهای عملیاتی اصلی جدول ظرفیت شامل 220/230V، 380/400V و 660/690V هستند.
ظرفیت kVAr یک مدل با Voltage تغییر می کند؛ بنابراین اعلام فقط مدل خازن یا آمپر کنتاکتور بدون ذکر ولتاژ شبکه برای انتخاب دقیق کافی نیست.
ولتاژ بوبین CJ19
بوبین CJ19 از نوع AC است و CHINT گزینه های متعددی برای مدار فرمان ارائه می کند.
در کاتالوگ فعلی ولتاژهای 24، 36، 42، 48، 110، 127، 220، 230، 240، 380، 400، 415، 440 و 480VAC بسته به کد سفارش وجود دارند.
گزینه فرکانس نیز در Part Number اهمیت دارد و نسخه های 50Hz، 60Hz یا 50/60Hz در ساختار سفارش دیده می شوند.
بنابراین عبارتی مانند «CJ19-63» هنوز یک کد کامل برای سفارش نیست و Voltage Coil و ترکیب Auxiliary Contact نیز باید مشخص شوند.
کنتاکت های کمکی CJ19
ترکیب Auxiliary Contact با Frame تغییر می کند و بخشی از کد سفارش است.
| مدل |
گزینه های کنتاکت کمکی |
| CJ19-25 تا CJ19-43 | 2NO / 1NO+1NC / 2NC |
| CJ19-63 تا CJ19-95 | 2NO+1NC / 1NO+2NC |
| CJ19-115 تا CJ19-170 | 1NO یا 1NC |
کنتاکت کمکی می تواند برای Feedback وضعیت پله، Interlock و ارسال وضعیت به رگولاتور یا PLC استفاده شود. ظرفیت Auxiliary Contact باید مستقل از مسیر قدرت در نظر گرفته شود.
فرکانس قطع و وصل
کاتالوگ رسمی برای CJ19 Operating Frequency برابر 120 سیکل در ساعت را ثبت می کند.
این مقدار به معنی توصیه برای Switching بی وقفه نیست. تنظیم رگولاتور بانک خازنی، زمان Discharge خازن و شرایط مدار باید مانع وصل و قطع غیرضروری پله ها شوند.
اتصال مجدد خازنی که هنوز کاملا دشارژ نشده می تواند شرایط گذرای سخت تری ایجاد کند؛ بنابراین زمان تخلیه و تنظیم کنترلر اهمیت دارد.
روش نصب مدل های CJ19
روش Mounting با Frame تغییر می کند. مدل های CJ19-25 تا CJ19-43 قابلیت نصب پیچی یا روی ریل DIN دارند.
برای CJ19-63 تا CJ19-95 امکان استفاده از ریل استاندارد 35 یا 75mm یا نصب پیچی وجود دارد.
CJ19-115 تا CJ19-170 بزرگ تر هستند و طبق کاتالوگ با پیچ یا دو ریل 35mm نصب می شوند. قبل از جایگزینی مدل، ابعاد فیزیکی و Mounting باید کنترل شوند.
شرایط محیطی و درجه حفاظت
محدوده دمای محیط استاندارد CJ19 از −5 تا +40°C است و میانگین دما در 24 ساعت نباید از +35°C بیشتر شود.
ارتفاع مرجع نصب حداکثر 2000m، Pollution Degree برابر 3 و Installation Category برابر III اعلام شده است.
در کاتالوگ جاری، Protection Class دستگاه IP10 درج شده است. بنابراین CJ19 برای نصب داخل تابلو و Enclosure مناسب طراحی شده و حفاظت محیطی نهایی را باید بدنه تابلو تامین کند.
CJ19-25 برای چه بانک خازنی مناسب است؟
CJ19-25 کوچک ترین Frame این خانواده است. ظرفیت آن در شبکه 380/400V برابر 12.5kVAr است.
همین مدل در شبکه 220/230V برای 6.7kVAr و در 660/690V برای 18kVAr در جدول رسمی قرار گرفته است.
بنابراین عنوان «CJ19-25 یعنی کنتاکتور خازنی 25 آمپر» باید با احتیاط استفاده شود؛ 25A در نام مدل به Ith مربوط است و Rated Operational Current آن در 380V برابر 17A ثبت شده است.
CJ19-95 و پله 50kVAr
در شبکه 380/400V، CJ19-95 برای ظرفیت خازنی 50kVAr در جدول سازنده تعریف شده است.
Ith این مدل 95A و Rated Operational Current درج شده در 380V برابر 72.2A است.
برای انتخاب نهایی علاوه بر kVAr باید Voltage Coil و Auxiliary Contact مناسب مدار فرمان نیز مشخص شوند.
CJ19-170؛ بزرگ ترین مدل سری
CJ19-170 بزرگ ترین مدل اصلی خانواده است و در شبکه 380/400V تا 90kVAr را پوشش می دهد.
ظرفیت آن در 220/230V برابر 52kVAr و در 660/690V برابر 130kVAr است. Ith این Frame در جدول فنی 275A و Rated Operational Current آن در 380V برابر 130A ذکر شده است.
راهنمای انتخاب کنتاکتور خازنی چینت CJ19
اول ظرفیت هر پله بانک خازنی بر حسب kVAr مشخص شود. برای یک بانک چندپله، کنتاکتور هر پله باید بر اساس ظرفیت همان Step انتخاب شود، نه مجموع ظرفیت کل تابلو.
مرحله دوم Voltage شبکه است. یک CJ19 مشخص در 230، 400 و 690V ظرفیت خازنی یکسانی ندارد.
سپس Voltage Coil و فرکانس مدار فرمان مشخص شوند. برای مثال ممکن است شبکه قدرت 400V باشد، اما بوبین کنتاکتور با فرمان 220VAC کار کند.
در مرحله بعد ترکیب Auxiliary Contact بر اساس نیاز رگولاتور، Feedback یا Interlock تعیین شود.
در شبکه هایی با هارمونیک قابل توجه، استفاده از Reactor و طراحی Detuned Bank می تواند شرایط جریان را تغییر دهد؛ در چنین پروژه هایی انتخاب کنتاکتور و خازن باید بر اساس طراحی کامل بانک خازنی انجام شود، نه فقط جدول kVAr استاندارد.
| پارامتر انتخاب |
مورد بررسی |
| ظرفیت پله | 6.7 تا 130kVAr بسته به مدل و Voltage |
| ظرفیت در 400V | 12.5 تا 90kVAr |
| ولتاژ قدرت | 220/230، 380/400 یا 660/690V |
| بوبین | AC؛ Voltage و Frequency متناسب با کد محصول |
| جریان هجومی | مدار محدودکننده داخلی؛ Surge Capacity تا 20Ie |
| کنتاکت کمکی | ترکیب مدل محور از NO و NC |
قیمت کنتاکتور خازنی چینت CJ19
قیمت CJ19 به Frame، ظرفیت kVAr، Voltage Coil، Frequency و ترکیب Auxiliary Contact بستگی دارد.
برای مثال CJ19-25 و CJ19-170 از نظر ابعاد، جریان، ظرفیت بانک خازنی و ساختار مکانیکی تفاوت قابل توجهی دارند.
دو کنتاکتور با Frame یکسان ولی بوبین 220VAC و 380VAC نیز Part Number متفاوت دارند؛ به همین دلیل برای استعلام بهتر است کد کامل محصول اعلام شود.
اگر کد کامل در دسترس نیست، ظرفیت kVAr هر پله، Voltage شبکه، Voltage مدار فرمان و ترکیب کنتاکت کمکی مورد نیاز برای انتخاب مدل کافی است.
سوالات متداول کنتاکتور خازنی چینت CJ19
کنتاکتور CJ19 چه کاربردی دارد؟
برای قطع و وصل پله های بانک خازنی و سیستم های اصلاح ضریب قدرت طراحی شده است.
چرا نمی توان برای خازن از کنتاکتور موتور معمولی استفاده کرد؟
خازن هنگام وصل جریان هجومی شدیدی ایجاد می کند. CJ19 برای محدود کردن این جریان از مدار پیش شارژ و مقاومت استفاده می کند.
رنج CJ19 در 400V چقدر است؟
در 380/400V، مدل های سری ظرفیت پله خازنی 12.5 تا 90kVAr را پوشش می دهند.
برای خازن 25kVAr در 400V کدام مدل مناسب است؟
طبق جدول رسمی CHINT، CJ19-43 برای 25kVAr در 380/400V تعریف شده است.
برای خازن 50kVAr در 400V چه مدلی است؟
مدل CJ19-95 در جدول رسمی برای 50kVAr در 380/400V قرار دارد.
CJ19-25 یعنی جریان عملیاتی 25 آمپر؟
خیر. 25A مقدار Ith این Frame است؛ Rated Operational Current درج شده برای CJ19-25 در 380V برابر 17A است.
بوبین CJ19 چه ولتاژهایی دارد؟
بسته به کد محصول، بوبین AC از 24 تا 480V در Voltageهای مشخص کاتالوگ و با فرکانس 50، 60 یا 50/60Hz ارائه می شود.
بزرگ ترین مدل CJ19 چیست؟
CJ19-170 بزرگ ترین مدل اصلی خانواده است و در 400V ظرفیت 90kVAr و در 690V ظرفیت 130kVAr دارد.
آیا CJ19 روی ریل نصب می شود؟
بسته به Frame بله. مدل های کوچک و متوسط امکان DIN Rail دارند؛ مدل های بزرگ تر نیز روش نصب متفاوتی دارند که باید از جدول همان مدل بررسی شود.
برای خرید CJ19 چه اطلاعاتی لازم است؟
ظرفیت kVAr پله، Voltage شبکه، Voltage و فرکانس Coil و ترکیب Auxiliary Contact مورد نیاز باید مشخص شوند.
