کنتاکتور چینت NCH8

کنتاکتور چینت NCH8 یا CHINT NCH8 Modular AC Contactor یک کنتاکتور ماژولار برای کنترل بارهای الکتریکی در تابلوهای توزیع، ساختمان های مسکونی و تجاری، سیستم های روشنایی، گرمایش، تهویه و اتوماسیون است. برخلاف کنتاکتورهای صنعتی بزرگی مانند NXC، NC7 یا NC8، طراحی NCH8 باریک و ماژولار است و به سادگی روی ریل استاندارد 35mm داخل تابلو نصب می شود. یکی از ویژگی های شاخص این خانواده عملکرد کم صدا و بدون صدای آزاردهنده بوبین است؛ موضوعی که در محیط هایی مانند آپارتمان، هتل، دفتر، بیمارستان و تابلوهای نصب شده نزدیک فضای کار اهمیت زیادی دارد. مدل استاندارد NCH8 با جریان های 20، 25، 40 و 63A ارائه می شود و بسته به ساختار Contact برای مدارهای 230 یا 400VAC قابل استفاده است. استفاده صحیح از این سری نیازمند توجه به Utilization Category است؛ زیرا جریان 63A در AC-7a به معنی توانایی کنترل موتور 63A در AC-3 نیست.

کنتاکتور ماژولار NCH8 چیست؟

NCH8 یک Modular Contactor است که از نظر شکل نصب و ابعاد به تجهیزات ماژولار داخل تابلو توزیع نزدیک تر از کنتاکتورهای صنعتی سنتی است.

این محصول برای قطع و وصل از راه دور بارهایی مانند مدار روشنایی، هیتر، تجهیزات خانگی، فن و برخی موتورهای سبک طراحی شده است.

استانداردهای رسمی خانواده شامل IEC/EN 61095 و IEC/EN 60947-4-1 هستند و Utilization Categoryهای AC-1، AC-7a، AC-7b و AC-3 در مشخصات جدید آن ذکر شده اند.

NCH8 وسیله حفاظت اتصال کوتاه نیست. بنابراین مدار باید در بالادست به Fuse یا Circuit Breaker مناسب مجهز باشد.

مدل های NCH8 چینت

مدل استاندارد NCH8 در چهار جریان اصلی 20، 25، 40 و 63A ارائه می شود. این جریان ها برای AC-1/AC-7a هستند و هنگام استفاده برای موتور باید Rating مربوط به AC-3 یا AC-7b بررسی شود.

تفاوت دو ستون بالا بسیار مهم است. برای مثال NCH8-63 می تواند در AC-7a جریان 63A داشته باشد، اما برای بار موتوری AC-3/AC-7b جریان نامی آن 20A است.

توان موتور NCH8 در 400V

کنتاکتور ماژولار NCH8 امکان کنترل بعضی موتورهای سبک را نیز دارد، اما باید از Rating مربوط به AC-3 استفاده شود.

بنابراین برای موتور سه فاز نباید مدل NCH8-63 را صرفا به دلیل عدد 63A برای موتور 63A انتخاب کرد. عدد 63A مربوط به Category نوع AC-7a/AC-1 است.

AC-7a در کنتاکتور NCH8 چیست؟

AC-7a برای بارهای خانگی یا مشابه با رفتار غیرالقایی یا کم القا تعریف می شود. بارهای مقاومتی، تجهیزات گرمایشی و بسیاری از کاربردهای روشنایی و ساختمان در این گروه قابل بررسی هستند.

جریان های 20، 25، 40 و 63A سری NCH8 بر اساس AC-7a/AC-1 درج می شوند؛ بنابراین برای چنین بارهایی ظرفیت بیشتری نسبت به کاربرد موتور دارد.

AC-7b و AC-3

AC-7b برای بارهای موتوری در تجهیزات خانگی و کاربردهای مشابه مطرح می شود. در اسناد جدید CHINT، AC-3 نیز برای Rating موتور NCH8 درج شده است.

موتور در لحظه Start جریان بالاتری نسبت به حالت عادی دریافت می کند. به همین دلیل Current Rating در AC-3/AC-7b از مقدار AC-7a کمتر است.

اگر بار موتور است، همیشه جدول AC-3/AC-7b مبنا قرار گیرد؛ اگر بار روشنایی یا مقاومتی است، Category متناسب همان بار بررسی شود.

ترکیب کنتاکت های NCH8

یکی از نقاط قوت سری NCH8 تنوع Main Contact است. با توجه به نوع مدار می توان نسخه Normally Open، Normally Closed یا ترکیبی را انتخاب کرد.

در Ordering Code جدید NCH8، ساختارهای یک پل، دو پل و چهار پل وجود دارند. مدل های 20 و 25A گزینه های 1P، 2P و 4P بیشتری دارند، در حالی که ساختار مدل های 40 و 63A عمدتا بر اساس ترکیب های دو و چهار پل تعریف شده است.

بوبین کنتاکتور NCH8

مدل پایه NCH8 از AC Coil استفاده می کند. در Ordering Code فعلی ولتاژهای کنترلی 24VAC، 110VAC، 120VAC، 220/230VAC و 240VAC بسته به کد محصول دیده می شوند.

در بازار ایران بوبین 220/230VAC از گزینه های پرکاربرد است؛ اما هنگام سفارش باید Voltage Coil دقیق اعلام شود.

محدوده عملکرد Coil در اطلاعات رسمی برای Pickup برابر 85 تا 110 درصد Us و برای Release برابر 20 تا 75 درصد Us اعلام شده است.

NCH8-Z با بوبین AC/DC

NCH8-Z یک نسخه مرتبط از خانواده NCH8 است که از Universal AC/DC Coil استفاده می کند و باید از مدل استاندارد NCH8 تفکیک شود.

این خانواده در جریان های 16، 20، 25، 32، 40 و 63A ارائه شده و بوبین هایی مانند 12، 24، 48 و 230V AC/DC دارد.

اگر پروژه دارای فرمان DC است، NCH8-Z می تواند گزینه مناسب تری نسبت به نسخه استاندارد AC Coil باشد. Part Number دقیق همچنان باید بررسی شود.

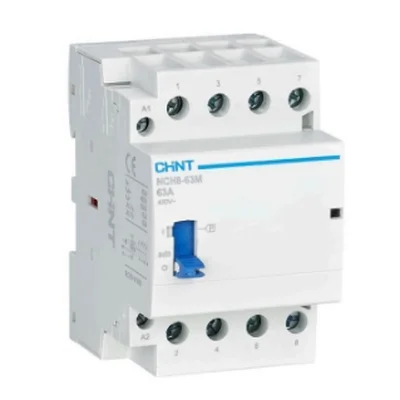

NCH8-M با فرمان دستی

NCH8-M نسخه دیگری از این خانواده است که علاوه بر کنترل خودکار، امکان Manual Operation دارد.

این مدل دارای حالت های AUTO، ON و OFF است و در سرویس، تعمیر یا Override دستی سیستم می تواند کاربرد داشته باشد.

NCH8-M در جریان های 16 تا 63A عرضه می شود و برای روشنایی، گرمایش، تهویه و Building Automation مناسب است.

از آنجا که NCH8-M و NCH8-Z Part Number و عملکرد متفاوتی دارند، بهتر است در سایت به عنوان Variant یا زیردسته مستقل از NCH8 استاندارد ثبت شوند.

عملکرد بی صدا

یکی از مزیت های NCH8 نسبت به بسیاری از کنتاکتورهای صنعتی سنتی، Silent Operation است.

کنتاکتورهای AC معمولی ممکن است در بعضی شرایط صدای Hum بوبین ایجاد کنند. در محصول NCH8 عملکرد بدون Coil Buzz به عنوان یکی از ویژگی های رسمی معرفی شده است.

این موضوع استفاده از محصول را در تابلوهای ساختمانی، هتل، دفتر، بیمارستان و محیط هایی که تابلو به فضای حضور افراد نزدیک است مناسب می کند.

ابعاد و نصب روی ریل

ساختار ماژولار NCH8 باعث کاهش فضای اشغال شده داخل تابلو می شود.

عرض مدل های دوپل 20 و 25A حدود 18mm و مدل های چهارپل همین گروه حدود 36mm است. در Frameهای 40 و 63A عرض بر اساس تعداد پل افزایش پیدا می کند.

نصب محصول روی DIN Rail استاندارد 35mm انجام می شود و بعضی منابع رسمی امکان Screw Mount را نیز برای خانواده ذکر می کنند.

در زمان جایگزینی، عرض ماژول، تعداد پل، محل ترمینال و عمق تجهیز باید همراه Current Rating بررسی شوند.

درجه حفاظت و شرایط محیطی

درجه حفاظت NCH8 برابر IP20 است و این تجهیز برای نصب داخل تابلو یا Distribution Board طراحی شده است.

دمای محیط استاندارد مدل پایه از −5 تا +40°C و ارتفاع محل نصب حداکثر 2000m اعلام شده است.

IP20 به معنی مناسب بودن برای نصب مستقیم در فضای باز یا محیط دارای رطوبت و گردوغبار نیست. درجه حفاظت نهایی باید توسط Enclosure تابلو تامین شود.

عمر مکانیکی و الکتریکی NCH8

CHINT برای مدل فعلی NCH8 عمر مکانیکی تا حدود 3 میلیون Operation را اعلام می کند.

Electrical Life حداقل 100 هزار Operation ذکر شده است و مقدار دقیق قابل استفاده به Category و شرایط Switching وابسته خواهد بود.

برای سیستم هایی که بار با دفعات بسیار بالا قطع و وصل می شود، تعداد Operation، Category بار و شرایط حرارتی تابلو باید در کنار Current Rating بررسی شوند.

کاربردهای کنتاکتور ماژولار NCH8

تفاوت NCH8 با کنتاکتور NXC

NCH8 یک کنتاکتور Modular/Household است و تمرکز اصلی آن بارهای ساختمانی، روشنایی، Heating و اتوماسیون است.

NXC یک خانواده صنعتی برای Motor Control است که جریان AC-3 بسیار گسترده تری از 6 تا 630A دارد و برای Starterهای صنعتی، پمپ و ماشین آلات طراحی شده است.

بنابراین دو مدل دارای عدد جریان مشابه الزاما جایگزین یکدیگر نیستند. برای مثال NCH8-63 در AC-7a برابر 63A است اما AC-3 آن 20A است؛ در حالی که جریان مدل های صنعتی معمولا با AC-3 نیز به طور مشخص بررسی می شود.

راهنمای انتخاب کنتاکتور چینت NCH8

اول نوع بار مشخص شود. اگر بار روشنایی، Heater یا Load کم القا است، AC-7a/AC-1 معیار مهمی است.

اگر بار موتور یا فن موتوری است، باید Current Rating مربوط به AC-3/AC-7b استفاده شود. این مقدار از جریان درج شده در نام محصول کمتر است.

سپس تعداد Contact تعیین شود. برای مثال مدار ممکن است به 2NO، 1NO+1NC، 4NO یا 2NO+2NC نیاز داشته باشد.

مرحله بعد Voltage Coil است. در نسخه استاندارد NCH8 بوبین AC و در NCH8-Z امکان AC/DC Coil وجود دارد.

اگر Override دستی برای سرویس یا بهره برداری لازم است، نسخه NCH8-M باید بررسی شود.

قیمت کنتاکتور چینت NCH8

قیمت NCH8 به جریان، تعداد Contact، Voltage Coil و نسخه محصول بستگی دارد.

برای مثال NCH8-20/20 دارای ساختار 2NO است، در حالی که NCH8-20/11 دارای 1NO+1NC است و کاربرد مدار فرمان آن متفاوت خواهد بود.

نسخه های NCH8-M و NCH8-Z نیز به دلیل Manual Operation یا Universal AC/DC Coil از نظر کد و قیمت با NCH8 استاندارد تفاوت دارند.

برای استعلام دقیق بهتر است Current Rating، ترکیب NO/NC و Voltage Coil اعلام شوند یا کد کامل درج شده روی محصول ارائه شود.
