تجهیزات جانبی کنتاکتور چینت یا CHINT Contactor Accessories مجموعه ای از قطعاتی هستند که برای توسعه قابلیت های کنتاکتور، تکمیل مدار فرمان، ساخت Starter، افزایش تعداد کنتاکت های NO و NC، ایجاد تأخیر زمانی، اجرای Interlock و حفاظت مدار کنترل استفاده می شوند. چینت برای خانواده های مختلف کنتاکتور مانند NXC، NC1، NC2، NC7 و NC8 تجهیزات جانبی متنوعی ارائه می کند، اما نکته اصلی این است که اکسسوری ها معمولا Frame-dependent هستند. به عبارت دیگر، صرف اینکه دو قطعه هر دو متعلق به برند چینت باشند به معنی امکان نصب آن ها روی یکدیگر نیست. برای انتخاب صحیح باید سری کنتاکتور، جریان یا Frame، نوع نصب Accessory، تعداد Contact، ولتاژ بوبین و عملکرد مورد نیاز مشخص شوند. استفاده از کد دقیق کنتاکتور بهترین روش برای جلوگیری از خرید قطعه ناسازگار است.
انواع تجهیزات جانبی کنتاکتور چینت
اکسسوری های کنتاکتور چینت را می توان از نظر عملکرد به چند گروه اصلی تقسیم کرد.
کنتاکت کمکی
افزایش NO و NC مدار فرمان
تایمر
ایجاد تأخیر در وصل یا قطع
اینترلاک مکانیکی
جلوگیری از وصل همزمان دو کنتاکتور
Surge Suppressor
کاهش ضربه ولتاژ بوبین
کاور حفاظتی
افزایش حفاظت بخش های قابل دسترس
رله اضافه بار
تکمیل Motor Starter
کنتاکت کمکی کنتاکتور چینت
Auxiliary Contact مهم ترین Accessory در مدارهای فرمان است. این کنتاکت ها برای خودنگهدار، Interlock الکتریکی، اعلام وضعیت، ارسال Feedback به PLC و کنترل مراحل مختلف ماشین استفاده می شوند.
کنتاکت کمکی مسیر قدرت موتور نیست. ظرفیت جریان آن بسیار کمتر از Main Contact است و باید فقط در مدارهای فرمان و سیگنال استفاده شود.
چینت خانواده های مختلفی مانند AX-3، F4، F8، NCF1 و NCF8 را برای سری های مختلف کنتاکتور ارائه کرده است.
کنتاکت کمکی AX-3 برای NXC
در سری NXC، خانواده AX-3 یکی از اکسسوری های اصلی است.

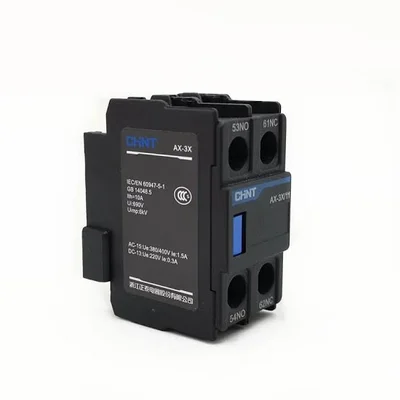

AX-3C به صورت Side-mounted در کنار کنتاکتور نصب می شود. AX-3X روی قسمت بالای کنتاکتور نصب شده و در نسخه های دوکنتاکته یا چهارکنتاکته با ترکیب های مختلف NO و NC وجود دارد.
برای Mini Contactorهای NXC نیز AX-3M به عنوان Top-mounted Auxiliary Contact معرفی شده است.
| خانواده |
نوع نصب |
کاربرد |
| AX-3C | جانبی | افزودن NO/NC بدون اشغال بالای کنتاکتور |
| AX-3X | بالا | دو یا چهار Contact بسته به مدل |
| AX-3M | بالا | مینی کنتاکتورهای NXC |
کنتاکت کمکی F4
F4 از شناخته شده ترین Auxiliary Contact Blockهای چینت است و در خانواده هایی مانند NC1، NC2 و NC8 کاربرد دارد.
ترکیب های متداول شامل F4-20 با 2NO، F4-11 با 1NO+1NC، F4-02 با 2NC و نسخه های چهارکنتاکته F4-40، F4-31، F4-22، F4-13 و F4-04 هستند.
در NC8، F4 برای مدل های NC8-09 تا NC8-2650 به عنوان Top-mounted Auxiliary Contact در کاتالوگ رسمی معرفی شده است.
F8، NCF8 و NCF1
برای Mini Frameهای NC8-06M تا NC8-12M از F8 استفاده می شود.
NCF8 یک Side-mounted Auxiliary Contact برای NC8-09 تا NC8-100 است و NCF1 نیز در مدل های NC8-115 تا NC8-1260 به عنوان Accessory جانبی استفاده می شود.
در خانواده NC1 و NC7 نیز NCF1-11C با ترکیب 1NO+1NC در بعضی Frameها دیده می شود.
تایمر کنتاکتور چینت F5
F5 یک Time-delay Block مکانیکی/پنوماتیکی است که برای ایجاد تأخیر در تغییر وضعیت Contact استفاده می شود.
نسخه های T برای تأخیر در وصل و نسخه های D برای تأخیر در قطع طراحی شده اند.
| مدل |
نوع |
محدوده زمانی |
| F5-T0 | On-delay | 0.1–3s |
| F5-T2 | On-delay | 0.1–30s |
| F5-T4 | On-delay | 10–180s |
| F5-D0 | Off-delay | 0.1–3s |
| F5-D2 | Off-delay | 0.1–30s |
| F5-D4 | Off-delay | 10–180s |
F5 در خانواده هایی مانند NXC، NC1، NC2، NC7 و NC8 دیده می شود، اما امکان نصب و محل Mounting باید برای Frame دقیق کنترل شود.
اینترلاک مکانیکی کنتاکتور چینت
Mechanical Interlock برای جلوگیری فیزیکی از وصل همزمان دو کنتاکتور استفاده می شود.
مهم ترین کاربرد آن مدارهای چپ گرد/راست گرد و بعضی ترکیب های Star-Delta است. اگر دو کنتاکتور Reversing همزمان وصل شوند، امکان اتصال کوتاه بین فازها وجود دارد.
چینت برای NXC، NC2، NC7 و NC8 Interlockهای مخصوص Frameهای مختلف ارائه می کند. در NC2 حتی ساختارهای افقی و عمودی در کاتالوگ تعریف شده اند.
اینترلاک مکانیکی بهتر است همراه Electrical Interlock استفاده شود. در Electrical Interlock از کنتاکت NC کنتاکتور مقابل در مسیر Coil استفاده می شود.
ضربه گیر ولتاژ بوبین
بوبین کنتاکتور یک بار القایی است. هنگام قطع جریان، انرژی ذخیره شده در میدان مغناطیسی می تواند ولتاژ گذرای قابل توجهی ایجاد کند.
این Transient در مدارهایی که Coil توسط PLC، رله الکترونیکی یا تجهیزات حساس کنترل می شود اهمیت بیشتری دارد.
Surge Suppression Module برای کاهش این ضربه استفاده می شود. چینت در خانواده NXC از SR2 و در NC8 از SR8 استفاده می کند.
SR2 برای NXC
SR2 و SR2-C در دیاگرام رسمی Accessoryهای NXC به عنوان Surge Suppression Module معرفی شده اند.
انتخاب مدل باید بر اساس Frame، نوع Coil و Voltage Coil انجام شود. یک Surge Module برای تمام NXCها قابل استفاده نیست.
SR8 برای NC8
NC8 از Surge Suppressorهای SR8-A، SR8-B و SR8-C در Frameهای مختلف استفاده می کند.
در این خانواده نسخه های Varistor و RC با محدوده هایی مانند 24–48، 110–250 و 380–440V بسته به مدل وجود دارند.
در سفارش این قطعات باید علاوه بر کنتاکتور، AC/DC بودن Coil و Voltage مدار فرمان نیز مشخص شود.
کاور محافظ کنتاکتور
در سری NXC، AXC Dust Cover به عنوان یکی از Accessories رسمی در دیاگرام سازنده دیده می شود.
این قطعه برای کاهش ورود آلودگی مستقیم به قسمت های مکانیکی کنتاکتور استفاده می شود. با این حال Dust Cover به معنی ضدآب یا ضدگردوغبار شدن کامل کنتاکتور نیست.
درجه حفاظت نهایی همچنان به Enclosure تابلو، نوع کنتاکتور و شرایط نصب وابسته است.
بوبین یدکی کنتاکتور چینت
در بعضی سری های چینت مجموعه Coil و Armature قابلیت سرویس یا تعویض دارد. برای مثال در NC2 ساختار Plug-in Coil/Armature برای ساده شدن تعمیرات معرفی شده است.
بوبین یدکی را نباید تنها بر اساس Voltage انتخاب کرد. Frame کنتاکتور، نوع AC یا DC، فرکانس و شماره فنی Coil باید کاملا یکسان باشند.
برای مثال Coil یک کنتاکتور 150A لزوما با کنتاکتور 400A یا حتی سری دیگری با Voltage مشابه سازگار نیست.
پلاتین و کنتاکت اصلی کنتاکتور چینت
Main Contact یا پلاتین کنتاکتور قطعه مسیر قدرت است و با Auxiliary Contact تفاوت کامل دارد.
در صورت نیاز به تعویض Main Contact باید بررسی شود که CHINT برای سری و Frame مورد نظر Contact Kit یا قطعه یدکی رسمی تعریف کرده است یا خیر.
پلاتین یک Frame را نباید به دلیل تشابه ظاهری روی Frame دیگر نصب کرد. ابعاد، جنس Contact، ظرفیت Switching و مکانیزم فشار Contact باید مطابق طراحی اصلی باشند.
رله اضافه بار؛ اکسسوری یا تجهیز حفاظتی؟
رله اضافه بار از نظر فنی صرفا یک کنتاکت کمکی یا Accessory ساده نیست؛ یک تجهیز حفاظتی مستقل برای موتور است. با این حال در کاتالوگ های چینت به عنوان تجهیز قابل مونتاژ با کنتاکتور نمایش داده می شود.
NXR با NXC، NR8 با NC8 و NR2 با خانواده هایی مانند NC1 و NC7 در Rangeهای مشخص قابل ترکیب هستند.
این ترکیب کنتاکتور و Overload Relay یک Starter ایجاد می کند. حفاظت اتصال کوتاه همچنان باید توسط Fuse، MCCB یا Motor Protection Circuit Breaker انجام شود.
تجهیزات جانبی سری NXC
NXC یکی از کامل ترین خانواده های چینت از نظر Accessory است.
| اکسسوری |
کاربرد |
| AX-3C | کنتاکت کمکی جانبی |
| AX-3X | کنتاکت کمکی بالایی 2 یا 4 Contact |
| AX-3M | کنتاکت کمکی Mini NXC |
| F5 | تأخیر زمانی |
| Mechanical Interlock | مدار Reversing |
| SR2 / SR2-C | مهار Surge بوبین |
| AXC | Dust Cover |
| NXR | حفاظت اضافه بار موتور |
تجهیزات جانبی NC8
NC8 به دلیل رنج گسترده 6 تا 2650A دارای اکسسوری های Frame-specific متعددی است.
F8 برای Mini Frame، F4 برای NC8-09 تا 2650، F5 برای Delay، NCF8 برای NC8-09 تا 100 و NCF1 برای NC8-115 تا 1260 از تجهیزات رسمی این خانواده هستند.
SR8 نیز برای Surge Suppression استفاده می شود و Mechanical Interlock برای ساخت مجموعه Reversing قابل انتخاب است.
تجهیزات جانبی NC1، NC2 و NC7
در NC1، F4، F5 و NCF1 از تجهیزات شناخته شده هستند و NR2 نیز برای حفاظت اضافه بار با این خانواده ترکیب می شود.
NC2 از F4 برای Auxiliary Contact، F5 برای Time Delay و Mechanical Interlockهای متناسب با نصب افقی یا عمودی استفاده می کند.
در NC7 نیز Top-mounted Auxiliary Contact، Time-delay Block، Mechanical Interlock، Thermal Overload Relay و Electronic Overload Relay در کاتالوگ به عنوان تجهیزات قابل اتصال معرفی شده اند.
آیا تمام اکسسوری های چینت به همه کنتاکتورها می خورند؟
خیر. این یکی از مهم ترین نکات خرید تجهیزات جانبی کنتاکتور چینت است.
حتی داخل یک سری نیز ممکن است دو Frame از Accessory متفاوت استفاده کنند. برای مثال NC8-06M از F8 استفاده می کند، اما NC8-09 به بالا می تواند F4 داشته باشد.
در NXC نیز نوع AX-3 برای Mini، Frameهای متوسط و مدل های بزرگ متفاوت است.
بنابراین قبل از سفارش، کد کامل کنتاکتور مهم تر از نام عمومی Accessory است.
راهنمای انتخاب تجهیزات جانبی کنتاکتور چینت
اول سری و کد کامل کنتاکتور را مشخص کنید؛ برای مثال NXC-32، NC8-100 یا NC2-265.
سپس عملکرد مورد نیاز تعیین شود. اگر فقط Feedback نیاز است Auxiliary Contact کافی است؛ اگر تأخیر زمانی لازم است F5 باید بررسی شود.
برای مدار چپ گرد/راست گرد، Mechanical Interlock متناسب با Frame انتخاب شود. در مدارهای PLC نیز Surge Suppressor مناسب Coil می تواند اهمیت زیادی داشته باشد.
اگر Accessory وابسته به Voltage است، مانند Surge Suppressor یا Coil، Voltage و AC/DC بودن مدار فرمان نیز باید اعلام شوند.
| نیاز مدار |
Accessory پیشنهادی |
| افزایش NO/NC | AX-3، F4، F8، NCF بسته به سری |
| تأخیر زمانی | F5 مناسب Frame |
| چپ گرد/راست گرد | Mechanical Interlock + Electrical Interlock |
| حفاظت خروجی PLC | SR2 یا SR8 متناسب با Coil |
| حفاظت اضافه بار موتور | NXR، NR8 یا NR2 بسته به خانواده |
قیمت تجهیزات جانبی کنتاکتور چینت
قیمت تجهیزات جانبی چینت به نوع قطعه، تعداد Contact، Frame کنتاکتور و Voltage بستگی دارد.
برای مثال یک AX-3 دوکنتاکته با مدل چهارکنتاکته قیمت و Part Number متفاوتی دارد. همین موضوع درباره F4، Interlock و Surge Suppressor نیز صدق می کند.
در هنگام استعلام، اعلام عبارتی مانند «کنتاکت کمکی چینت» کافی نیست. بهتر است کد کنتاکتور و ترکیب مورد نیاز مانند 1NO+1NC یا 2NO+2NC نیز اعلام شود.
برای قطعات وابسته به Coil نیز Voltage مدار فرمان باید حتما مشخص باشد.
سوالات متداول تجهیزات جانبی کنتاکتور چینت
مهم ترین تجهیزات جانبی کنتاکتور چینت چیست؟
کنتاکت کمکی، تایمر F5، اینترلاک مکانیکی، Surge Suppressor، کاور و تجهیزات حفاظت اضافه بار از مهم ترین گروه ها هستند.
AX-3 برای چه کنتاکتوری است؟
خانواده AX-3 از اکسسوری های اصلی NXC است و در نسخه های جانبی، بالایی و مخصوص Mini Frame ارائه می شود.
F4 چه کاری انجام می دهد؟
F4 یک Auxiliary Contact Block با ترکیب های مختلف NO و NC است و در سری هایی مانند NC1، NC2 و NC8 استفاده می شود.
تایمر F5 چه محدوده ای دارد؟
بسته به مدل، محدوده های 0.1–3s، 0.1–30s و 10–180s با تأخیر وصل یا قطع وجود دارند.
اینترلاک مکانیکی چه کاربردی دارد؟
از وصل فیزیکی همزمان دو کنتاکتور جلوگیری می کند و برای مدارهای Reversing و برخی Starterها استفاده می شود.
SR2 و SR8 چه هستند؟
ماژول های کاهش Surge بوبین هستند؛ SR2 در خانواده هایی مانند NXC و SR8 در NC8 استفاده می شود.
آیا F4 به همه کنتاکتورهای چینت متصل می شود؟
خیر. سازگاری به سری و Frame وابسته است و باید جدول رسمی همان کنتاکتور بررسی شود.
رله اضافه بار جزو لوازم جانبی است؟
از نظر فنی تجهیز حفاظتی مستقل است، اما برای تشکیل Motor Starter همراه کنتاکتور استفاده می شود و در جداول Accessory/Matching سازنده نمایش داده می شود.
آیا بوبین کنتاکتور قابل تعویض است؟
در بعضی خانواده ها بله؛ اما Coil باید دقیقا مطابق سری، Frame، Voltage، AC/DC و فرکانس انتخاب شود.
برای خرید اکسسوری چینت چه اطلاعاتی لازم است؟
کد کامل کنتاکتور، Frame یا جریان، عملکرد مورد نیاز، تعداد NO/NC و در قطعات وابسته به بوبین، Voltage و AC/DC بودن مدار فرمان باید مشخص شوند.
راهنمای خرید و قیمت تجهیزات جانبی کنتاکتور چینت
برای خرید تجهیزات جانبی کنتاکتور چینت ابتدا کد کامل و Frame کنتاکتور را مشخص کنید. سپس نوع Accessory مورد نیاز از میان کنتاکت کمکی، تایمر، اینترلاک مکانیکی، Surge Suppressor، کاور یا تجهیزات حفاظت اضافه بار انتخاب شود. در کنتاکت کمکی، تعداد NO/NC و محل نصب اهمیت دارد؛ در Surge Suppressor و بوبین نیز Voltage و نوع AC/DC باید بررسی شوند. تجهیزات NXC، NC1، NC2، NC7 و NC8 لزوما با یکدیگر قابل تعویض نیستند.
