تایمر شیوا امواج مجموعه‌ای از رله‌ها و کنترلرهای زمانی برای استفاده در مدارهای فرمان، تابلوهای برق و سیستم‌های اتوماسیون است. وظیفه اصلی تایمر ایجاد یک رابطه زمانی میان دریافت فرمان ورودی و تغییر وضعیت خروجی است؛ اما نوع این رابطه در مدل‌های مختلف تفاوت دارد. بعضی مدل‌ها فقط تأخیر در وصل ایجاد می‌کنند، برخی قابلیت عملکرد فلاشر و تکرارشونده دارند و گروهی دیگر برای کاربردهای اختصاصی مانند راه‌اندازی ستاره مثلث موتور، تغییر جهت چرخش، روشنایی راه‌پله یا استارت مجدد پس از وصل برق طراحی شده‌اند. سبد فعلی شیوا امواج شامل مدل‌های دیجیتال و آنالوگ و همچنین خانواده‌های سری N و M است و به همین دلیل انتخاب تنها بر اساس عبارت «تایمر» کافی نیست. محدوده زمانی، نوع عملکرد، تعداد رله‌ها، نوع استارت، نیاز به ذخیره زمان، کاربرد موتور یا روشنایی و ظرفیت خروجی از مهم‌ترین عوامل انتخاب هستند.
تایمر شیوا امواج چیست؟
تایمر یا رله زمانی تجهیزی است که پس از دریافت فرمان، زمان مشخصی را اندازه‌گیری می‌کند و سپس وضعیت یک یا چند خروجی را تغییر می‌دهد. این خروجی می‌تواند برای فرمان دادن به بوبین کنتاکتور، رله واسط، شیر برقی، چراغ، فن، پمپ یا سایر تجهیزات مدار فرمان استفاده شود.
در کاربرد ساده، تایمر ممکن است بعد از دریافت فرمان چند ثانیه صبر کند و سپس خروجی را وصل کند. در کاربرد پیشرفته‌تر، ممکن است خروجی چند دقیقه روشن و چند دقیقه خاموش شود و این سیکل به‌طور پیوسته تکرار شود. در مدل‌های چندمنظوره شیوا امواج نیز چند منطق زمانی مختلف داخل یک دستگاه قرار گرفته‌اند.
به همین دلیل هنگام خرید تایمر شیوا امواج ابتدا باید نوع عملکرد زمانی مشخص شود؛ برای مثال تأخیر در وصل، تأخیر در قطع، فلاشر، چپ‌گرد راست‌گرد، ستاره مثلث یا یک کاربرد اختصاصی مانند استارت مجدد.
انواع تایمر شیوا امواج
| نوع تایمر |
عملکرد اصلی |
کاربرد متداول |
| مولتی تایمر دیجیتال |
چند حالت زمانی و دو خروجی |
مدارهای فرمان چندمنظوره، فلاشر و تغییر جهت |
| سوپر تایمر دیجیتال |
تأخیر در وصل و فلاشر در چند واحد زمانی |
پمپ، فن، مه‌پاش و سیکل روشن/خاموش |
| مولتی تایمر آنالوگ |
تنظیم زمان با سلکتور یا پیچ تنظیم |
مدارهای ساده تأخیر زمانی |
| تایمر ستاره مثلث |
توالی کنتاکتور ستاره و مثلث |
راه‌اندازی موتور سه‌فاز رتور قفسی |
| تایمر چپ‌گرد راست‌گرد |
کنترل تناوبی جهت حرکت |
ماشین‌آلات رفت و برگشتی و موتورهای معکوس‌شونده |
| تایمر استارت مجدد |
وصل خروجی با تأخیر پس از بازگشت برق |
راه‌اندازی ایمن و مرحله‌ای تجهیزات |
| تایمر راه‌پله |
روشن ماندن موقت روشنایی |
راه‌پله، پارکینگ و مشاعات |
| تایمر کلید روغنی |
فرمان زمانی برای کاربرد مشخص |
مدارهای سنتی و صنعتی مربوط |

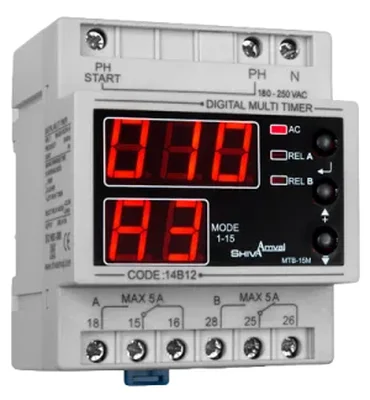

مولتی تایمر دیجیتال شیوا امواج MTB-15M
مولتی تایمر دیجیتال مدل MTB-15M یکی از کامل‌ترین تایمرهای چندمنظوره شیوا امواج است. این مدل دارای 15 برنامه کاری بوده و عملکردهای مختلفی مانند تأخیر در وصل یا قطع، کنترل موتور چپ‌گرد و راست‌گرد، حالت فلاشر و ترکیب‌های زمانی را در اختیار کاربر قرار می‌دهد.
این دستگاه از دو رله مستقل 5A استفاده می‌کند و دقت زمانی اعلام‌شده آن 0.1s است. نمایشگر دستگاه وضعیت زمان، حالت کاری و وضعیت رله‌های A و B را نمایش می‌دهد. همچنین نوع استارت را می‌توان از طریق تنظیمات دستگاه انتخاب کرد.
یکی از ویژگی‌های مهم این مدل، امکان ذخیره زمان سپری‌شده در زمان قطع برق است. این قابلیت در پروژه‌ای که ادامه زمان‌گیری پس از قطع و وصل برق اهمیت دارد می‌تواند تعیین‌کننده باشد و نباید فرض کرد همه تایمرهای شیوا امواج چنین قابلیتی دارند.
مولتی تایمر دیجیتال سری N
شیوا امواج نسخه سری N مولتی تایمر دیجیتال را نیز در سبد فعلی خود دارد. بر اساس اطلاعات سازنده، عملکرد اصلی مولتی تایمر دیجیتال معمولی و سری N مشابه است و تفاوت آن‌ها بیشتر در ابعاد، نوع ترمینال و ساختار بدنه قرار دارد.
وجود هر دو نسخه در سبد فعلی به این معنی است که در پروژه جایگزینی باید ابعاد نصب و سیم‌کشی نیز بررسی شوند. مشابه بودن عملکرد زمانی الزاماً به معنی جایگزینی مکانیکی مستقیم دو مدل نیست.
سوپر تایمر دیجیتال سری N DTJN-8M
مدل DTJN-8M یا سوپر تایمر دیجیتال سری N برای کاربردهایی مناسب است که به یک تایمر دیجیتال با محدوده زمانی گسترده و عملکرد ساده‌تر نسبت به مولتی تایمر نیاز دارند. محدوده تنظیم آن از 0.1s تا 999h است.
این مدل هشت حالت کاری دارد؛ چهار حالت تایمر و چهار حالت فلاشر با واحدهای دهم ثانیه، ثانیه، دقیقه و ساعت. بنابراین می‌توان از آن هم برای تأخیر در وصل و هم برای ایجاد سیکل‌های تکرارشونده استفاده کرد.
خروجی این مدل یک رله 5A است. ورودی Start مستقل باعث می‌شود زمان‌گیری با فرمان جداگانه آغاز شود. برخلاف مولتی تایمر MTB-15M، این مدل زمان سپری‌شده را پس از قطع برق ذخیره نمی‌کند؛ بنابراین این تفاوت هنگام انتخاب باید در نظر گرفته شود.
تفاوت مولتی تایمر و سوپر تایمر شیوا امواج
| ویژگی |
مولتی تایمر دیجیتال |
سوپر تایمر دیجیتال سری N |
| تعداد خروجی |
دو رله 5A در MTB-15M |
یک رله 5A در DTJN-8M |
| تنوع عملکرد |
15 برنامه کاری |
8 حالت تایمر و فلاشر |
| تغییر جهت موتور |
در برنامه‌های مربوط قابل استفاده |
هدف اصلی محصول نیست |
| ذخیره زمان پس از قطع برق |
در MTB-15M وجود دارد |
در DTJN-8M وجود ندارد |
تایمر ستاره مثلث شیوا امواج DTJN-300M
تایمر ستاره مثلث سری N مدل DTJN-300M برای کنترل توالی راه‌اندازی موتورهای رتور قفسی به روش ستاره مثلث طراحی شده است. در این ساختار ابتدا کنتاکتور ستاره برای مدت مشخص فعال می‌شود و سپس پس از قطع آن و سپری شدن یک فاصله زمانی کوتاه، فرمان کنتاکتور مثلث صادر می‌شود.
زمان وصل رله ستاره در این مدل بین 2–60s قابل تنظیم است. همچنین فاصله میان قطع ستاره و وصل مثلث بین 30–300ms تنظیم می‌شود تا پیش از وصل کنتاکتور مثلث، کنتاکتور ستاره فرصت کافی برای قطع داشته باشد.
این مدل دو رله مستقل 7A برای فرمان ستاره و مثلث دارد. تایمر تنها بخش زمانی مدار راه‌اندازی است و انتخاب کنتاکتورها، بی‌متال یا سایر حفاظت‌ها باید بر اساس توان و جریان موتور انجام شود.
مولتی تایمر آنالوگ شیوا امواج
مولتی تایمر آنالوگ برای مدارهایی مناسب است که تنظیم ساده و سریع زمان بدون منوی دیجیتال اهمیت دارد. شیوا امواج در حال حاضر نسخه‌های سری N و سری M این محصول را در دسته تایمر خود فهرست می‌کند.
این خانواده برای کاربردهای تأخیر زمانی ساده قابل بررسی است و کاربر می‌تواند بدون نیاز به تنظیمات چندمرحله‌ای دیجیتال، محدوده زمانی مورد نظر را تنظیم کند. هنگام جایگزینی سری N و M باید به تفاوت ابعاد و ترمینال‌بندی احتمالی توجه شود.
تایمر چپ‌گرد راست‌گرد شیوا امواج
در سیستم‌هایی که موتور باید به‌صورت دوره‌ای در دو جهت حرکت کند، تایمر چپ‌گرد راست‌گرد می‌تواند توالی فرمان کنتاکتورها را ایجاد کند. شیوا امواج هم نسخه معمولی و هم سری M این محصول را در سبد تایمرهای خود دارد.
کاربردهای این گروه می‌تواند شامل ماشین‌آلات رفت و برگشتی، میکسرها، سامانه‌های مکانیکی با تغییر جهت دوره‌ای و برخی سیستم‌های انتقال باشد. مدار قدرت باید دارای اینترلاک مناسب باشد تا امکان وصل هم‌زمان کنتاکتورهای چپ‌گرد و راست‌گرد وجود نداشته باشد.
تایمر استارت مجدد شیوا امواج
تایمر استارت مجدد برای ایجاد تأخیر پس از وصل مجدد برق طراحی شده است. این قابلیت می‌تواند مانع از راه‌اندازی فوری تجهیز درست در لحظه بازگشت شبکه شود و برای تجهیزاتی که باید با فاصله زمانی مشخص وارد مدار شوند مفید است.
شیوا امواج نسخه معمولی و سری M تایمر استارت مجدد را در فهرست خود دارد. برای انتخاب این مدل باید محدوده زمان تأخیر، نوع خروجی و نحوه اتصال به مدار فرمان مصرف‌کننده بررسی شود.
در پروژه‌هایی که چند موتور یا مصرف‌کننده پس از وصل برق باید به‌صورت مرحله‌ای وارد مدار شوند، استفاده از تأخیرهای متفاوت می‌تواند از راه‌اندازی هم‌زمان بارها جلوگیری کند؛ البته طراحی دقیق باید متناسب با توان شبکه و مدار فرمان انجام شود.
تایمر راه‌پله شیوا امواج
تایمر راه‌پله برای روشن نگه داشتن چراغ‌ها در یک زمان محدود پس از فشردن شستی استفاده می‌شود. پس از پایان زمان، روشنایی به‌طور خودکار خاموش می‌شود و مصرف انرژی کاهش پیدا می‌کند.
شیوا امواج علاوه بر نسخه قبلی، مدل‌های سری N و سری M تایمر راه‌پله را نیز در سبد فعلی خود دارد. این محصولات برای راه‌پله، پارکینگ، حیاط، راهرو و مکان‌هایی که روشنایی دائم در آن‌ها لازم نیست کاربرد دارند.
تایمر کلید روغنی و تایمرهای اختصاصی
در کنار تایمرهای عمومی، شیوا امواج مدل‌هایی برای کاربردهای خاص نیز دارد که تایمر کلید روغنی نمونه‌ای از آن‌ها است. نسخه سری M این محصول نیز در فهرست فعلی سازنده دیده می‌شود.
همچنین نام‌هایی مانند تایمر ثانیه و تایمر دقیقه در فهرست رسمی سازنده وجود دارند، اما وضعیت موجودی آن‌ها می‌تواند با محصولات جدیدتر متفاوت باشد. در چنین مواردی بهتر است پیش از سفارش، موجودی و امکان تأمین مدل دقیق بررسی شود.
تفاوت تایمر و ساعت فرمان
تایمر و ساعت فرمان هر دو بر اساس زمان کار می‌کنند، اما کاربرد آن‌ها یکسان نیست. تایمر معمولاً زمان را از لحظه دریافت استارت یا وصل تغذیه محاسبه می‌کند؛ برای مثال «10 ثانیه بعد خروجی وصل شود» یا «5 دقیقه روشن و 3 دقیقه خاموش باشد».
ساعت فرمان بر اساس ساعت واقعی شبانه‌روز و تقویم برنامه‌ریزی می‌شود؛ برای مثال تجهیز هر روز ساعت 8 صبح روشن و ساعت 17 خاموش شود. بنابراین اگر هدف اجرای برنامه در ساعت مشخص روز است، ساعت فرمان انتخاب مناسب‌تری از تایمر عمومی است.
تأخیر در وصل و تأخیر در قطع
در تأخیر در وصل، تایمر پس از دریافت فرمان صبر می‌کند و بعد از پایان زمان، خروجی را فعال می‌کند. این حالت برای راه‌اندازی مرحله‌ای تجهیزات و ایجاد فاصله میان فرمان‌های مختلف کاربرد دارد.
در تأخیر در قطع، خروجی پس از تغییر وضعیت فرمان برای مدت مشخصی فعال باقی می‌ماند و سپس قطع می‌شود. وجود این عملکرد در هر تایمر باید از مشخصات همان مدل بررسی شود و نباید به تمام محصولات دسته تعمیم داده شود.
تایمر فلاشر چیست؟
در حالت فلاشر، خروجی به شکل تناوبی روشن و خاموش می‌شود. این عملکرد برای مه‌پاش، فن، پمپ، آژیر، چراغ هشدار و تجهیزاتی که باید با سیکل زمانی کار کنند کاربرد دارد.
سوپر تایمر دیجیتال سری N و مولتی تایمر دیجیتال شیوا امواج قابلیت‌های فلاشر دارند. انتخاب بین آن‌ها به تعداد خروجی، تنوع منطق مورد نیاز و نیاز به ذخیره زمان بستگی دارد.
خروجی رله تایمر و استفاده از کنتاکتور
خروجی بسیاری از تایمرهای شیوا امواج یک یا دو رله با ظرفیت مشخص است. این عدد به معنی امکان اتصال مستقیم هر موتور یا هیتر با همان جریان نیست؛ زیرا ظرفیت کنتاکت به نوع بار نیز وابسته است.
برای موتور، پمپ، هیتر پرتوان یا بارهای القایی بهتر است خروجی تایمر برای بوبین کنتاکتور استفاده شود و جریان اصلی بار توسط کنتاکتور متناسب قطع و وصل شود. این موضوع به‌خصوص در تایمرهای 5A اهمیت دارد.
راهنمای انتخاب تایمر شیوا امواج
| معیار |
موضوع قابل بررسی |
| نوع عملکرد | تأخیر وصل، تأخیر قطع، فلاشر، ستاره مثلث یا تغییر جهت |
| محدوده زمانی | دهم ثانیه، ثانیه، دقیقه یا ساعت بسته به مدل |
| تعداد خروجی | یک یا دو رله و در کاربردهای خاص خروجی‌های مجزا |
| ظرفیت خروجی | هماهنگی با بوبین کنتاکتور یا بار متصل |
| نوع استارت | وصل تغذیه، ترمینال Start یا منطق مخصوص مدل |
| ذخیره زمان | مهم در فرآیندهایی که قطع برق نباید زمان سپری‌شده را حذف کند |
| نوع نصب | بررسی ابعاد، ریل، پنل و فضای تابلو |
| سری محصول | سری معمولی، N یا M بر اساس ابعاد و ساختار |
اگر پروژه چند نوع عملکرد زمانی و دو خروجی نیاز دارد، مولتی تایمر دیجیتال انتخاب قابل بررسی است. اگر یک خروجی و حالت تایمر یا فلاشر با محدوده گسترده کافی باشد، سوپر تایمر دیجیتال ساده‌تر است. برای موتور ستاره مثلث بهتر است از تایمر اختصاصی ستاره مثلث استفاده شود و برای تغییر جهت دوره‌ای نیز تایمر چپ‌گرد راست‌گرد کاربرد مشخص‌تری دارد.
نصب و سیم‌کشی تایمر شیوا امواج
نقشه سیم‌کشی تایمر باید بر اساس همان مدل اجرا شود؛ زیرا شماره و عملکرد ترمینال‌های تغذیه، Start و رله‌های خروجی در مدل‌های مختلف متفاوت هستند. اتصال اشتباه ترمینال Start یا خروجی می‌تواند باعث عملکرد نادرست دستگاه شود.
در مدارهای موتوری، تایمر معمولاً در مدار فرمان قرار می‌گیرد. برای مدل‌هایی مانند تایمر ستاره مثلث، اینترلاک الکتریکی و مکانیکی کنتاکتورها و حفاظت موتور باید مستقل از تایمر به‌درستی طراحی شوند.
پیش از راه‌اندازی نهایی نیز بهتر است عملکرد دستگاه ابتدا بدون بار اصلی آزمایش شود و زمان‌ها، ترتیب خروجی‌ها و وضعیت کنتاکت‌ها کنترل شوند.
قیمت تایمر شیوا امواج
قیمت تایمر شیوا امواج به نوع عملکرد، دیجیتال یا آنالوگ بودن، تعداد خروجی، محدوده زمانی، سری بدنه و کاربرد اختصاصی دستگاه بستگی دارد. به همین دلیل قیمت مولتی تایمر دیجیتال با تایمر ساده راه‌پله یا مولتی تایمر آنالوگ یکسان نیست.
برای استعلام دقیق بهتر است عملکرد مورد نیاز، محدوده زمان، نوع بار، تعداد خروجی و مدل قبلی دستگاه اعلام شوند. در پروژه جایگزینی نیز عکس پلاک و نقشه سیم‌کشی تایمر قبلی می‌تواند از انتخاب مدلی با عملکرد یا ترمینال‌بندی متفاوت جلوگیری کند.
سؤالات متداول تایمر شیوا امواج
تایمر شیوا امواج چه کاربردی دارد؟
برای ایجاد تأخیر زمانی، کنترل سیکلی، فلاشر، توالی کنتاکتورها و کاربردهای اختصاصی مانند ستاره مثلث و چپ‌گرد راست‌گرد استفاده می‌شود.
تفاوت مولتی تایمر و سوپر تایمر دیجیتال چیست؟
مولتی تایمر MTB-15M دو خروجی و 15 برنامه کاری دارد، در حالی که سوپر تایمر DTJN-8M یک خروجی و 8 حالت تایمر و فلاشر ارائه می‌کند.
محدوده زمانی سوپر تایمر دیجیتال سری N چقدر است؟
مدل DTJN-8M از 0.1 ثانیه تا 999 ساعت را در واحدهای دهم ثانیه، ثانیه، دقیقه و ساعت پوشش می‌دهد.
برای مه‌پاش چه تایمری مناسب است؟
برای ایجاد سیکل روشن و خاموش تکرارشونده، سوپر تایمر دیجیتال یا مولتی تایمر دیجیتال قابل بررسی هستند.
تایمر ستاره مثلث DTJN-300M چه محدوده‌ای دارد؟
زمان ستاره بین 2 تا 60 ثانیه و فاصله قطع ستاره تا وصل مثلث بین 30 تا 300 میلی‌ثانیه قابل تنظیم است.
آیا تایمر شیوا امواج موتور را مستقیم روشن می‌کند؟
در اغلب مدارهای صنعتی خروجی تایمر برای فرمان به بوبین کنتاکتور استفاده می‌شود و جریان اصلی موتور از کنتاکتور عبور می‌کند.
تفاوت تایمر با ساعت فرمان چیست؟
تایمر معمولاً زمان را از لحظه دریافت استارت محاسبه می‌کند، اما ساعت فرمان بر اساس ساعت واقعی شبانه‌روز و برنامه روزانه یا هفتگی عمل می‌کند.
آیا سوپر تایمر زمان سپری‌شده را بعد از قطع برق ذخیره می‌کند؟
در مدل DTJN-8M سری N خیر؛ اما مولتی تایمر دیجیتال MTB-15M قابلیت ذخیره زمان سپری‌شده هنگام قطع برق را دارد.
برای روشنایی راه‌پله کدام مدل مناسب است؟
تایمرهای راه‌پله شیوا امواج برای روشن نگه داشتن موقت چراغ‌های راه‌پله، پارکینگ و مشاعات طراحی شده‌اند.
برای خرید تایمر شیوا امواج چه اطلاعاتی لازم است؟
نوع عملکرد زمانی، حداقل و حداکثر زمان، تعداد خروجی، نوع بار، روش استارت، نیاز به ذخیره زمان و ابعاد نصب باید مشخص شوند.
راهنمای خرید و قیمت تایمر شیوا امواج
برای خرید تایمر شیوا امواج ابتدا نوع عملکرد مدار مشخص شود. برای کاربردهای چندمنظوره و دو خروجی، مولتی تایمر دیجیتال قابل بررسی است؛ برای تأخیر و فلاشر ساده، سوپر تایمر دیجیتال گزینه مناسب‌تری است و در کاربردهایی مانند راه‌اندازی ستاره مثلث، تغییر جهت موتور، راه‌پله یا استارت مجدد بهتر است از تایمر اختصاصی همان کاربرد استفاده شود. محدوده زمانی، تعداد رله‌ها، نوع استارت و ظرفیت خروجی باید پیش از سفارش با مدار تطبیق داده شوند.
آوا الکتریک به‌عنوان مرکز تخصصی فروش و تأمین تجهیزات برق و اتوماسیون صنعتی، امکان بررسی انواع تایمر شیوا امواج، انتخاب مدل متناسب با مدار فرمان، استعلام قیمت، بررسی موجودی و خرید را فراهم می‌کند.
برای راهنمای خرید و دریافت قیمت تایمر شیوا امواج با شماره 03191091031 تماس بگیرید.
