کنترلر دما شیوا امواج

کنترلر دما شیوا امواج گروهی از تجهیزات اندازه‌گیری و کنترل دما است که سازنده آن‌ها را عمدتاً با عنوان «ترموستات» عرضه می‌کند. این محصولات برای دریافت دما از سنسور، نمایش مقدار واقعی و صدور فرمان به تجهیزات گرمایشی یا سرمایشی طراحی شده‌اند. در سبد این برند از ترموستات‌های ساده تابلویی برای کنترل فن و هیتر تا مدل‌های دیجیتال، کنترلر PID، کنترلرهای دمای بالا و ترموستات صنعتی مخصوص سیستم‌های برودتی دیده می‌شود. به همین دلیل هنگام خرید کنترلر دما شیوا امواج نباید فقط به حداکثر دمای درج‌شده روی محصول توجه کرد؛ نوع سنسور، روش کنترل ON/OFF یا PID، تعداد خروجی‌ها، کاربرد گرمایشی یا سرمایشی، تأخیرهای زمانی، ابعاد نصب و ظرفیت رله خروجی نیز باید با فرآیند تطبیق داده شوند.

کنترلر دما شیوا امواج چیست؟

کنترلر دما مقدار اندازه‌گیری‌شده توسط سنسور را با مقدار تنظیمی مقایسه می‌کند و بر اساس اختلاف میان این دو، خروجی مناسب را فعال یا غیرفعال می‌کند. در یک سیستم ساده گرمایشی، کاهش دما از مقدار تعیین‌شده می‌تواند باعث روشن شدن هیتر شود و پس از رسیدن دما به محدوده مناسب، خروجی قطع شود.

در سیستم سرمایشی منطق عملکرد معکوس است و با افزایش دما، فن یا کمپرسور وارد مدار می‌شود. در محصولات شیوا امواج، روش دقیق کنترل به مدل وابسته است. بعضی ترموستات‌ها برای کنترل ON/OFF طراحی شده‌اند و مدل TCD-PID علاوه بر حالت ON/OFF قابلیت کنترل PID را نیز دارد.

بنابراین اصطلاح «کنترلر دما شیوا امواج» در این دسته می‌تواند ترموستات‌های دیجیتال، ترموستات PID، ترموستات تابلویی و کنترلر برودتی این برند را پوشش دهد.

مدل‌های کنترلر دما شیوا امواج

ترموستات 900 شیوا امواج TRB-900

مدل TRB-900 با کد 15B2 برای اندازه‌گیری و کنترل دما در محدوده 0…900°C طراحی شده و از ترموکوپل نوع K استفاده می‌کند. این محصول دارای نمایشگر مقدار واقعی و مقدار تنظیمی، امکان تنظیم باند قطع و وصل، تأخیر زمانی، تشخیص قطع سنسور و قابلیت کالیبراسیون است.

خروجی اعلام‌شده برای این مدل یک رله 5A است. این خروجی باید متناسب با نوع بار استفاده شود و برای هیترهای پرتوان معمولاً بهتر است کنترلر به کنتاکتور یا تجهیز قدرت مناسب فرمان دهد.

ترموکوپل نوع K در این مدل باید با رعایت پلاریته و اصول سیم‌کشی متصل شود. در افزایش طول کابل نیز استفاده از سیم جبران‌ساز مناسب اهمیت دارد و کابل سنسور باید از کابل‌های قدرت و منابع نویز فاصله داشته باشد.

ترموستات 900 سری N مدل TRJN-900

TRJN-900 با کد 15JN2 نسخه سری N برای محدوده 0…900°C است. این مدل نیز با ترموکوپل K کار می‌کند، دقت اندازه‌گیری اعلام‌شده آن 1°C است و خروجی رله 5A دارد.

نمایش PV و SV، تنظیم باند قطع و وصل، تأخیر زمانی، تشخیص قطع سنسور و کالیبراسیون از امکانات آن هستند. تفاوت‌های ابعادی و ساختاری سری N باعث می‌شوند هنگام جایگزینی TRB-900 با TRJN-900، ابعاد نصب و ترمینال‌بندی نیز بررسی شوند و صرفاً مشابه بودن محدوده دما مبنای جایگزینی قرار نگیرد.

کنترلر دما شیوا امواج TRB-125D

مدل TRB-125D با کد 15B3 برای محدوده دمایی −50…+125°C طراحی شده است. این محدوده برای بسیاری از کاربردهای محیطی، گرمایشی، سرمایشی، سردخانه‌ای و کنترل دمای آب یا فضا مناسب‌تر از مدل‌های 900 درجه است.

این کنترلر امکان تنظیم مستقل دمای قطع و وصل، انتخاب عملکرد گرمایشی یا سرمایشی، تشخیص قطع سنسور، کالیبراسیون و تنظیم تأخیر وصل و قطع را دارد. سنسور همراه دستگاه ارائه می‌شود و خروجی رله آن 5A است.

وجود امکان تنظیم مستقل نقاط وصل و قطع اجازه می‌دهد فاصله سوئیچینگ متناسب با فرآیند تعیین شود و از روشن و خاموش شدن بسیار سریع بار جلوگیری شود.

ترموستات 125 سری N مدل TCJN-125

TCJN-125 با کد 15JN3 نیز محدوده −50…+125°C را پوشش می‌دهد. بر اساس اطلاعات فعلی سازنده، عملکرد اصلی این مدل با نسخه 125 معمولی مشابه است و تفاوت مهم آن‌ها در ساختار و ابعاد بدنه قرار دارد.

این مدل دارای یک خروجی رله 5A، سنسور همراه، قابلیت تشخیص قطع سنسور، تنظیم جداگانه دمای وصل و قطع، حالت گرمایشی و سرمایشی و کالیبراسیون است. شیوا امواج کاربردهایی مانند محیط سالن و استخر را نیز برای این مدل مطرح کرده است.

کنترلر PID شیوا امواج TCD-PID

ترموستات 96 مدل TCD-PID با کد 15D1 کامل‌ترین محصول این گروه از نظر روش کنترل دما است. این دستگاه امکان کنترل به دو روش ON/OFF و PID را دارد و با ترموکوپل نوع K، محدوده وسیع −50…+1350°C را پوشش می‌دهد.

در کنترل ON/OFF خروجی با عبور دما از حدود تعیین‌شده روشن یا خاموش می‌شود. این روش ساده و مناسب بسیاری از کاربردها است، اما در فرآیندهایی که نوسان کم دما اهمیت دارد، PID می‌تواند کنترل دقیق‌تری ایجاد کند.

TCD-PID دارای قابلیت Auto Tuning برای انتخاب خودکار پارامترهای PID است. این مدل دو رله 10A دارد و علاوه بر خروجی اصلی، خروجی آلارم نیز ارائه می‌کند. ابعاد نمای آن 96×96mm است و برای نصب تابلویی به برش مناسب نیاز دارد.

تفاوت کنترل ON/OFF و PID

کنترل ON/OFF برای کاربردهایی مناسب است که روشن و خاموش شدن بار در یک محدوده دمایی قابل قبول است. هیتر محیط، فن تابلو، یخچال و بسیاری از تجهیزات ساده با این روش کنترل می‌شوند.

PID به‌صورت پیوسته‌تر خطای میان مقدار واقعی و مقدار تنظیمی را بررسی می‌کند و تلاش می‌کند نوسان و عبور بیش از حد از نقطه تنظیم را کاهش دهد. برای کوره، تجهیزات آزمایشگاهی یا فرآیندهایی که پایداری دما اهمیت بیشتری دارد، مدل PID قابل بررسی است.

انتخاب PID فقط زمانی مفید است که نوع بار، زمان پاسخ حرارتی، سنسور و روش راه‌اندازی خروجی با سیستم هماهنگ باشند. بنابراین همیشه پیچیده‌ترین کنترلر، بهترین گزینه برای هر پروژه نیست.

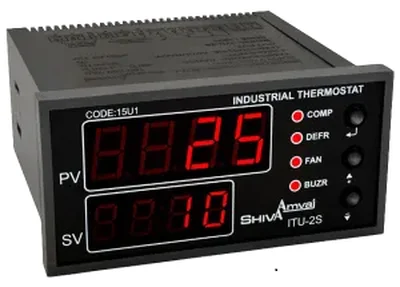

ترموستات صنعتی شیوا امواج ITU-2S

ITU-2S با کد 15U1 برای سیستم‌های برودتی و یخچال صنعتی طراحی شده است. محدوده اندازه‌گیری آن −50…+125°C است و از دو سنسور مجزا برای کنترل دمای برودتی و فرآیند دیفراست استفاده می‌کند.

این دستگاه دارای سه خروجی رله 10A و نشانگرهای مربوط به کمپرسور، دیفراست، فن و آلارم است. امکان تنظیم تأخیر قطع و وصل کمپرسور، زمان و سیکل دیفراست، تشخیص قطع سنسور و کالیبراسیون نیز برای آن در نظر گرفته شده است.

به همین دلیل ITU-2S را نباید صرفاً با یک ترموستات عمومی مقایسه کرد. این مدل برای مدیریت چند بخش از سیستم برودتی طراحی شده و انتخاب آن زمانی منطقی است که عملکرد کمپرسور، فن و برفک‌زدایی باید هماهنگ شوند.

ترموستات تابلویی TC-70H و TC-70C

برای کنترل دمای داخل تابلو برق، استفاده از یک کنترلر دیجیتال بزرگ همیشه ضروری نیست. شیوا امواج دو مدل TC-70H و TC-70C را برای کنترل تجهیزات گرمایشی و سرمایشی تابلو ارائه می‌کند.

محدوده عملکرد این خانواده 0…70°C و ظرفیت خروجی اعلام‌شده 250VAC/10A است. مدل TC-70H برای کاربرد گرمایشی و مدل TC-70C برای کاربرد سرمایشی در نظر گرفته شده است.

از این ترموستات‌ها می‌توان برای فرمان به هیتر تابلو، فن یا مدار هشدار دمای بالا و پایین استفاده کرد. در بارهای با جریان بالا همچنان باید ظرفیت واقعی کنتاکت و نیاز به کنتاکتور بررسی شود.

انتخاب کنترلر دما بر اساس سنسور

نوع سنسور یکی از اصلی‌ترین تفاوت‌های مدل‌های شیوا امواج است. TRB-900، TRJN-900 و TCD-PID برای دریافت دما از ترموکوپل K طراحی شده‌اند. در مقابل، مدل‌های 125 درجه و کنترلر صنعتی برودتی از سنسور دیگری متناسب با محدوده پایین‌تر استفاده می‌کنند.

بنابراین نمی‌توان بدون بررسی، سنسور یک مدل را به کنترلر دیگر متصل کرد. نوع سنسور، پلاریته، طول کابل، کابل جبران‌ساز در ترموکوپل و محدوده دمای قابل تحمل سنسور باید متناسب با کنترلر انتخاب شوند.

هیسترزیس و نقطه قطع و وصل

در کنترل ON/OFF، اختلاف میان نقطه فعال شدن و غیرفعال شدن خروجی نقش مهمی در پایداری سیستم دارد. اگر این فاصله بیش از حد کوچک باشد، رله ممکن است با تغییرات جزئی دما مرتباً قطع و وصل شود.

در مدل‌های مختلف شیوا امواج این موضوع با تنظیم باند قطع و وصل یا تنظیم مستقل دمای وصل و قطع مدیریت می‌شود. مقدار مناسب به اینرسی حرارتی سیستم، نوع بار و دقت مورد نیاز بستگی دارد.

تأخیر زمانی در کنترلر دما

تأخیر زمانی برای همه کاربردها اهمیت یکسانی ندارد. در هیتر ساده ممکن است تأخیر کوتاه کافی باشد، اما در کمپرسور سیستم سرمایشی روشن شدن سریع پس از خاموش شدن می‌تواند نامطلوب باشد.

برخی کنترلرهای دما شیوا امواج امکان تنظیم تأخیر وصل یا قطع را ارائه می‌کنند و ITU-2S نیز به‌صورت مشخص برای کنترل تأخیر کمپرسور و دیفراست طراحی شده است.

خروجی رله و اتصال به هیتر یا کنتاکتور

بیشتر مدل‌های این گروه دارای خروجی رله هستند. عدد جریان درج‌شده برای رله نباید بدون توجه به نوع بار به‌عنوان حداکثر جریان هر مصرف‌کننده استفاده شود. هیتر، کمپرسور، موتور و بارهای القایی رفتار یکسانی با بار مقاومتی ندارند.

اگر توان مصرف‌کننده از ظرفیت مناسب خروجی بیشتر باشد، رله کنترلر باید فقط بوبین کنتاکتور را فرمان دهد و قطع و وصل جریان اصلی توسط کنتاکتور مناسب انجام شود. این روش همچنین فشار الکتریکی روی کنتاکت داخلی کنترلر را کاهش می‌دهد.

کاربردهای کنترلر دما شیوا امواج

راهنمای انتخاب کنترلر دما شیوا امواج

برای دمای محیط یا کاربردهای عمومی تا 125°C، خانواده TRB-125D یا TCJN-125 قابل بررسی است. برای دمای بالاتر تا 900°C، TRB-900 و TRJN-900 مناسب‌تر هستند. اگر کنترل PID مورد نیاز باشد، TCD-PID گزینه تخصصی‌تر است. برای سردخانه و سیستم برودتی چندخروجی، ITU-2S باید بررسی شود و برای کنترل ساده هیتر یا فن داخل تابلو، TC-70H و TC-70C انتخاب اقتصادی‌تر و ساده‌تری هستند.

نصب و سیم‌کشی کنترلر دما

ولتاژ تغذیه، نوع سنسور و شماره ترمینال‌ها باید دقیقاً از روی نقشه همان مدل بررسی شوند. اتصال اشتباه ترموکوپل یا سنسور می‌تواند باعث نمایش خطا یا اندازه‌گیری نادرست شود.

کابل سنسور بهتر است از کابل موتور، کنتاکتور و مسیرهای قدرت فاصله داشته باشد. در ترموکوپل K نیز افزایش طول باید با کابل مناسب همان نوع انجام شود تا خطای اندازه‌گیری کاهش پیدا کند.

در زمان راه‌اندازی، بهتر است مقدار نمایش‌داده‌شده با دماسنج مرجع معتبر مقایسه شود و در مدل‌های دارای قابلیت کالیبراسیون، اصلاح فقط پس از اطمینان از صحت مرجع انجام شود.

قیمت کنترلر دما شیوا امواج

قیمت کنترلر دما شیوا امواج به مدل، محدوده دمایی، نوع سنسور، تعداد خروجی‌ها، روش کنترل و کاربرد دستگاه بستگی دارد. ترموستات تابلویی ساده، کنترلر 125 درجه، مدل دمای بالای 900 درجه، کنترلر PID و ترموستات صنعتی سردخانه از نظر ساختار و امکانات در یک سطح قرار ندارند.

برای مقایسه دقیق قیمت بهتر است ابتدا کاربرد مشخص شود و سپس مدل‌هایی با عملکرد مشابه مقایسه شوند. هنگام استعلام نیز اعلام محدوده دما، نوع بار، توان هیتر یا کمپرسور، نوع سنسور و نیاز به PID یا دیفراست به انتخاب دقیق‌تر کمک می‌کند.
