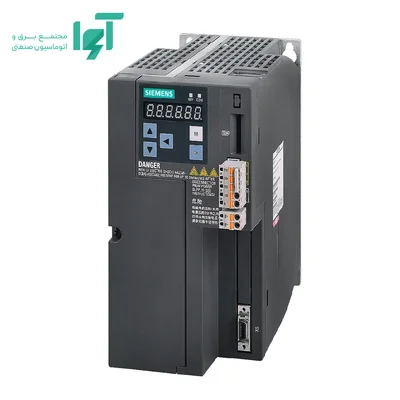

سروودرایو زیمنس SINAMICS V90 PTI؛ مشخصات فنی و راهنمای انتخاب6SL3210-5FE12-0UA0
سروودرایو 6SL3210-5FE12-0UA0 از خانوادهٔ SINAMICS V90 زیمنس برای کنترل سرووموتور سازگار به کار می‌رود. تغذیهٔ آن 380 ... 480 V و جریان نامی خروجی آن ۷.۸ آمپر است. این کد نسخهٔ PTI است و امکانات فرمان پالسی و ارتباط سریال آن باید با کنترل‌کننده هماهنگ شوند.
جدول مشخصات درایو
| کد درایو | 6SL3210-5FE12-0UA0 |
|---|
| خانواده | SINAMICS V90 PTI |
|---|
| توان اعلام‌شده در دیتاشیت کد | ۲.۵ کیلووات |
|---|
| جریان نامی خروجی / حداکثر | ۷.۸ / ۲۳.۴ آمپر |
|---|
| ولتاژ ورودی | 380 ... 480 V |
|---|
| فاز تغذیه | ۳ فاز |
|---|
| فرکانس شبکه | ۴۵ تا ۶۶ هرتز |
|---|
| رابط اصلی | فرمان پالسی PTI؛ USS / Modbus RTU روی RS-485 |
|---|
| ورودی / خروجی دیجیتال | ۱۰ ورودی / ۶ خروجی |
|---|
| ورودی / خروجی آنالوگ | ۲ ورودی / ۲ خروجی |
|---|
| خنک‌کاری درایو | فن |
|---|
| درجه حفاظت | IP20 / UL open type |
|---|
| دمای کار نامی | صفر تا ۴۵ درجهٔ سانتی‌گراد |
|---|
| ارتفاع مرجع نصب | تا ۱۰۰۰ متر؛ شرایط بالاتر طبق کاهش ظرفیت |
|---|
| ابعاد عرض × ارتفاع × عمق | ۱۰۰ × ۱۸۰ × ۲۲۰ میلی‌متر |
|---|
| وزن خالص | ۲.۴۵ کیلوگرم |
|---|
تفسیر توان و جریان درایو
برای 6SL3210-5FE12-0UA0، دیتاشیت توان ۲.۵ کیلووات، جریان نامی خروجی ۷.۸ آمپر و جریان بیشینهٔ ۲۳.۴ آمپر را اعلام می‌کند. جریان بیشینه برای وضعیت گذرا است و ظرفیت دائم محسوب نمی‌شود. انتخاب موتور باید بر اساس جدول ترکیب مجاز و محدودیت حرارتی موتور و درایو انجام شود؛ مجموع زمان شتاب‌گیری، حرکت و توقف در یک سیکل بر بار حرارتی اثر دارد.
در کدهای این سایز، عدد رایج ۲ کیلووات در نام تجاری، همهٔ ظرفیت‌های موتور قابل استفاده را نشان نمی‌دهد. جدول سازنده برای خانوادهٔ مربوط، موتور تا ۲٫۵ کیلووات را نیز معرفی می‌کند. انتخاب نهایی باید با کد موتور، نوع انکودر و نسخهٔ درایو تأیید شود؛ این امکان را نمی‌توان به سایر برندها یا هر ترکیب با توان بالاتر تعمیم داد.
تغذیه، خروجی موتور و مدار فرمان
ورودی قدرت این درایو 380 ... 480 V است. این نسخه به تغذیهٔ سه‌فاز کلاس ۴۰۰ ولت نیاز دارد و نباید به‌عنوان درایو تک‌فاز ۲۲۰ ولت انتخاب شود. خروجی موتور، ولتاژ و جریان کنترل‌شدهٔ مخصوص سرووموتور سازگار است؛ عدد ولتاژ ورودی را نباید یک خروجی ثابت و مستقل از فرمان درایو تلقی کرد.
تغذیهٔ الکترونیک و مدار ترمز موتور باید مطابق نقشهٔ همان نسخه فراهم شوند. منبع ۲۴ ولت فرمان از مدار قدرت جداست و ظرفیت آن با مصرف مدار کنترل و بوبین ترمز انتخاب می‌شود. قطع و وصل کنتاکتور در مسیر خروجی موتور هنگام فعال‌بودن درایو روش معمول فرمان حرکت نیست؛ توالی قطع، فعال‌سازی و ترمز باید در طراحی کنترل تعریف شود.
روش فرمان و ارتباط با کنترل‌کننده
نسخهٔ PTI برای فرمان پالس و جهت و روش‌های کنترلی پیش‌بینی‌شده در راهنمای V90 به کار می‌رود. روش کنترل موقعیت، سرعت یا گشتاور باید متناسب با خروجی کنترل‌کننده انتخاب شود. سطح ولتاژ، نوع اتصال و فرکانس پالس مجاز باید از نقشهٔ رابط بررسی شوند؛ پالس ورودی PLC را نباید بدون تطبیق الکتریکی به ترمینال‌ها متصل کرد.
ورودی و خروجی فرمان
این نسخه ۱۰ ورودی دیجیتال، ۶ خروجی دیجیتال، ۲ ورودی و ۲ خروجی آنالوگ دارد. کاربردهایی مانند اجازهٔ کار، محدودیت حرکت، اعلام آماده‌به‌کار و خروجی مانیتور به تخصیص و پارامترگذاری نیاز دارند. نوع خروجی و ظرفیت الکتریکی هر ترمینال باید پیش از اتصال رله یا بار بررسی شود.
RS-485، USB و حافظه
ارتباط سریال USS و Modbus RTU برای تبادل داده و کاربردهای پشتیبانی‌شده در راهنماست؛ نرخ تبادل و قابلیت‌های آن با فرمان سریع پالس یا شبکهٔ حرکت یکسان نیست. درگاه سرویس USB و حافظهٔ پشتیبان برای تنظیم، ذخیره یا انتقال داده‌ها به کار می‌روند و جایگزین رابط کنترل محور نیستند. برای تنظیمات رایانه‌ای، نسخهٔ سازگار SINAMICS V-ASSISTANT و کابل مناسب انتخاب شود.
تنظیم سروو، فیدبک و دقت حرکت
با شناسایی موتور و تنظیم صحیح پارامترها، درایو می‌تواند خطای حرکت را بر اساس فیدبک موتور اصلاح کند. تنظیم خودکار و فیلترهای موجود باید در محدودهٔ حرکت ایمن اجرا شوند و نتیجه با بار واقعی بررسی شود. افزایش بی‌دلیل بهرهٔ حلقه، لقی کوپلینگ یا تنظیم نامناسب فیلتر می‌تواند باعث صدا و نوسان شود. دقت نهایی به کل زنجیرهٔ کنترل و مکانیک وابسته است.
کنترل فیدبک موتور را نباید با کنترل تمام‌بستهٔ بار توسط انکودر دوم یکی دانست. برای خط‌کش مستقل یا فیدبک دوم، پشتیبانی کنترل‌کننده و مسیر اندازه‌گیری جداگانه باید بررسی شود. در انتخاب جایگزین، نوع انکودر، شناسهٔ موتور و خانوادهٔ کابل باید با درایو هماهنگ باشند.
توقف، انرژی برگشتی و ترمز موتور
هنگام کاهش سرعت، انرژی مکانیکی می‌تواند به لینک DC درایو برگردد. ظرفیت جذب این انرژی به مدار ترمز، مقاومت داخلی یا خارجی مجاز و سیکل حرکت بستگی دارد. نیاز به مقاومت خارجی باید از روی انرژی هر توقف و تکرار آن محاسبه شود؛ مقاومت با مقدار اهم دلخواه یا توان نامتناسب نباید انتخاب شود. وجود مدار مدیریت ترمز به معنی همراه‌بودن مقاومت خارجی در سفارش نیست.
ترمز نگهدارندهٔ موتور و مقاومت تخلیهٔ انرژی دو وظیفهٔ مستقل دارند. ترمز نگهدارنده محور ساکن را نگه می‌دارد؛ مقاومت، انرژی برگشتی را به گرما تبدیل می‌کند. در توقف عادی، کاهش سرعت با کنترل سروو انجام می‌شود و ترمز مکانیکی پس از رسیدن به وضعیت مناسب بسته می‌شود. طراحی مدار توقف باید با نوع بار، به‌ویژه محور عمودی، هماهنگ باشد.
تابع STO
تابع Safe Torque Off در معماری V90 برای جلوگیری از تولید گشتاور به کار می‌رود و باید طبق راهنمای نسخه و مدار ایمنی اجرا و آزمون شود. STO تغذیهٔ شبکه را ایزوله نمی‌کند و به‌تنهایی بار عمودی را نگه نمی‌دارد. توقف کنترل‌شده، ترمز نگهدارنده و قطع ایمن تغذیه، هرکدام نیاز طراحی خود را دارند.
آپشن‌ها و اقلام لازم برای راه‌اندازی
کابل، کانکتور و اتصال به کنترلر
برای رابط PTI، کانکتور فرمان و کابل مناسب کنترل‌کننده لازم است. کابل یا ترمینال‌برد فرمان باید با سیگنال‌های پالس، آنالوگ و دیجیتال مورد استفاده هماهنگ باشد. کابل قدرت و فیدبک نیز بر اساس موتور و نوع انکودر انتخاب می‌شوند؛ کانکتور تنها، به معنی کابل کامل آمادهٔ نصب نیست.
حفاظت ورودی، فیلتر و تهویه
کلید یا فیوز ورودی، منبع فرمان و تجهیزات موردنیاز EMC بر اساس شبکه و راهنما انتخاب می‌شوند. فیلتر، راکتور یا مقاومت ترمز فقط در صورت نیاز و با کد سازگار اضافه شوند؛ همهٔ این اقلام جزو بستهٔ پایه نیستند. در محیط دارای گردوغبار، فن و فیلتر تابلو باید طوری طراحی شوند که مسیر خنک‌کاری مسدود نشود.
ابعاد و شرایط نصب درایو
ابعاد این کد برابر عرض ۱۰۰ میلی‌متر، ارتفاع ۱۸۰ میلی‌متر و عمق ۲۲۰ میلی‌متر و وزن آن ۲.۴۵ کیلوگرم است. خنک‌کاری با فن انجام می‌شود؛ مسیر هوای ورودی و خروجی باید باز باشد. دمای کار نامی صفر تا ۴۵ درجهٔ سانتی‌گراد و ارتفاع مرجع نصب تا ۱۰۰۰ متر است؛ برای شرایط شدیدتر، منحنی کاهش ظرفیت راهنما ملاک قرار گیرد.
درجه حفاظت IP20 برای نصب داخل تابلو مناسب در نظر گرفته می‌شود و به معنی مقاومت در برابر آب یا گردوغبار صنعتی نیست. کابل‌های قدرت و فیدبک باید با مسیر و شیلد مناسب نصب شوند. فضای خم کابل و دسترسی به ترمینال‌ها علاوه بر ابعاد بدنه لازم است. پس از نصب، جهت حرکت، محدودیت‌های مکانیکی، توقف، ترمز و عملکرد خطاها با بار واقعی بررسی شوند.
کاربردها و معیار انتخاب محور
کاربرد این درایو به موتور و کنترلر هماهنگ آن وابسته است. برای محورهای موقعیت‌یابی، تغذیه یا انتقال، ابتدا سیکل حرکت، گشتاور و سرعت موتور تعیین می‌شوند و سپس ظرفیت درایو و نوع رابط انتخاب می‌شود. اگر فرمان حرکت از خروجی پالس PLC می‌آید، نوع و سطح الکتریکی پالس و نسبت تبدیل فرمان به حرکت بررسی شوند.
در راه‌اندازی اولیه، مشخصات موتور و مکانیک، جهت مثبت، مرجع‌یابی، حد سرعت و شتاب و رفتار توقف ثبت شوند. تست با مسیر کوتاه و بار کنترل‌شده آغاز شود و پس از اطمینان از عملکرد فیدبک و توقف، تنظیمات برای سیکل واقعی بهینه شوند. نگهداری نسخهٔ پشتیبان پارامترها و مشخصات کابل‌ها، تعویض و عیب‌یابی آینده را ساده‌تر می‌کند.
پرسش‌های متداول
آیا نسخه‌های PTI، PN و V70 جایگزین مستقیم هم هستند؟
خیر. رابط فرمان، پورت‌ها، نرم‌افزار و کنترلر سازگار متفاوت‌اند؛ جایگزینی باید بر اساس کد کامل و نقشهٔ ماشین بررسی شود.
آیا جریان بیشینه را می‌توان دائماً استفاده کرد؟
خیر؛ جریان نامی این کد ۷.۸ آمپر است. استفاده از جریان بیشینه به زمان، سیکل بار و محدودیت حرارتی وابسته است.
آیا مقاومت ترمز و ترمز موتور یک قطعه‌اند؟
خیر؛ مقاومت، انرژی برگشتی را تخلیه می‌کند و ترمز نگهدارنده محور ساکن را نگه می‌دارد. هرکدام باید جداگانه انتخاب شوند.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و موجودی سروودرایو زیمنس SINAMICS V90 PTI، کد کامل 6SL3210-5FE12-0UA0 را به آوا الکتریک اعلام کنید. نوع کنترل‌کننده، ولتاژ شبکه، سرعت و گشتاور لازم، اینرسی بار، نوع محور، نیاز به ترمز و طول کابل‌ها را ارائه کنید. قیمت و زمان تأمین باید برای همین پسوند و تجهیزات توافق‌شده بررسی شود؛ شباهت ظاهری یا یکسان‌بودن توان برای جایگزینی کافی نیست.
مدارک فنی محصول
مشخصات زیمنس برای 6SL3210-5FE12-0UA0
