تجهیزات جانبی کلید حرارتی چینت

تجهیزات جانبی کلید حرارتی چینت برای افزایش قابلیت‌های کنترلی، حفاظتی و نصب کلیدهای سری NS2 استفاده می‌شوند. خود کلید حرارتی وظیفه حفاظت موتور در برابر اضافه‌بار، اتصال کوتاه و شرایط قطع فاز و همچنین قطع و وصل دستی مدار را بر عهده دارد؛ اما در بسیاری از تابلوهای صنعتی لازم است وضعیت کلید به PLC یا چراغ سیگنال منتقل شود، کلید از راه دور قطع شود، در افت شدید ولتاژ اجازه وصل نداشته باشد یا داخل یک باکس مستقل نصب شود. برای این نیازها اکسسوری‌های رسمی NS2 شامل کنتاکت‌های کمکی جلو و جانبی، کنتاکت خطا به‌همراه کنتاکت کمکی، بوبین قطع، رله آندرولتاژ و محفظه‌های نصب ارائه شده‌اند. انتخاب هر تجهیز جانبی باید دقیقاً براساس فریم و نسخه کلید حرارتی، ولتاژ مدار فرمان و ترکیب کنتاکت مورد نیاز انجام شود؛ زیرا بعضی اکسسوری‌ها روی تمام مدل‌های NS2 نصب می‌شوند اما بعضی دیگر محدودیت سازگاری دارند.

معرفی تجهیزات جانبی کلید حرارتی چینت NS2

لوازم جانبی NS2 را می‌توان از نظر عملکرد به چند گروه تقسیم کرد. بخشی برای اعلام وضعیت ON/OFF کلید استفاده می‌شوند، بخشی برای تشخیص عملکرد حفاظتی و ارسال سیگنال خطا، بخشی امکان قطع الکتریکی کلید از راه دور را ایجاد می‌کنند و گروه دیگری برای واکنش به افت ولتاژ یا نصب مکانیکی کلید به کار می‌روند.

در مستند رسمی چینت، تجهیزات اصلی این خانواده شامل سری‌های NS2-AE، NS2-AU، NS2-FA، NS2-SH و NS2-UV و همچنین باکس‌های NS2-MC، NS2-MC01 و WPB-1 هستند.

کنتاکت کمکی جلو NS2-AE

کنتاکت کمکی جلو سری NS2-AE برای انتقال وضعیت کلید حرارتی به مدار فرمان استفاده می‌شود. این اکسسوری روی قسمت جلویی کلید نصب می‌شود و بدون عبور جریان اصلی موتور، تنها یک سیگنال کنترلی ایجاد می‌کند.

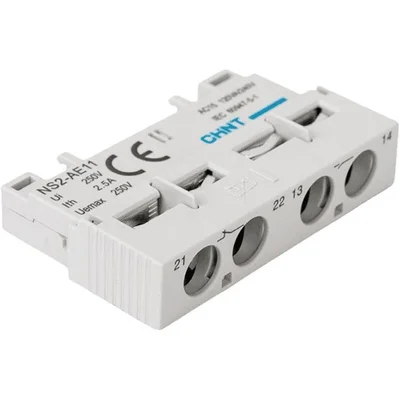

مدل NS2-AE20 دارای دو کنتاکت نرمال باز 2NO است، در حالی که NS2-AE11 یک کنتاکت نرمال باز و یک کنتاکت نرمال بسته 1NO+1NC دارد.

اگر برای مثال لازم باشد هنگام وصل بودن کلید یک چراغ سبز روشن شود یا وضعیت کلید به ورودی PLC ارسال شود، می‌توان از کنتاکت کمکی استفاده کرد. انتخاب ترکیب 2NO یا 1NO+1NC باید متناسب با مدار فرمان باشد.

کنتاکت کمکی جانبی NS2-AU

سری NS2-AU نیز کنتاکت کمکی لحظه‌ای است، اما به‌صورت جانبی روی کلید نصب می‌شود. مدل NS2-AU20 دارای 2NO و مدل NS2-AU11 دارای 1NO+1NC است.

کنتاکت جانبی زمانی مناسب است که ساختار مکانیکی تابلو یا چیدمان تجهیزات استفاده از این فرم را ترجیح دهد. سری AU در فریم‌های مختلف NS2 کاربرد دارد و برای NS2-80 نیز نسخه متناظر در جدول رسمی سازنده ذکر شده است.

تفاوت AE و AU را نباید فقط به ترکیب کنتاکت نسبت داد؛ مهم‌ترین تفاوت آن‌ها محل و روش نصب روی کلید است. بنابراین پیش از خرید باید فضای کنار و جلوی کلید نیز بررسی شود.

کنتاکت خطا NS2-FA

در برخی مدارها دانستن اینکه کلید صرفاً به‌صورت دستی خاموش شده یا بر اثر عملکرد حفاظتی قطع کرده است اهمیت زیادی دارد. سری NS2-FA برای همین کاربرد طراحی شده و ترکیبی از کنتاکت سیگنال خطا و کنتاکت کمکی معمولی را در اختیار مدار فرمان قرار می‌دهد.

مدل‌های رسمی این خانواده شامل NS2-FA0110، NS2-FA0101، NS2-FA1010 و NS2-FA1001 هستند. ترکیب کنتاکت‌ها بسته به مدل شامل حالت‌های مختلف NO و NC است.

این نوع اکسسوری برای ارسال آلارم به PLC، HMI، چراغ خطا یا سیستم مانیتورینگ مناسب است. برای مثال می‌توان خطای موتور را از خاموش شدن عادی سیستم تفکیک کرد.

بوبین قطع کلید حرارتی چینت NS2-SH

بوبین قطع یا Shunt Release برای قطع کلید حرارتی از طریق فرمان الکتریکی استفاده می‌شود. این تجهیز زمانی کاربرد دارد که اپراتور، سیستم ایمنی، PLC یا شستی اضطراری باید بتواند بدون حضور در کنار کلید، آن را قطع کند.

چینت سه ولتاژ اصلی برای این خانواده ارائه کرده است: NS2-SH110 برای مدار فرمان حدود 110V، NS2-SH220 برای 220–240V و NS2-SH380 برای 380–400V در فرکانس 50Hz. در بعضی ولتاژها مشخصات 60Hz نیز در کاتالوگ سازنده تعریف شده است.

بوبین قطع با دریافت ولتاژ فرمان مناسب باعث عملکرد مکانیزم قطع کلید می‌شود. بنابراین انتخاب مدل باید دقیقاً مطابق ولتاژ مدار فرمان باشد و نمی‌توان نسخه 220V را در مدار 110V یا 380V جایگزین کرد.

در اطلاعات رسمی چینت، محدوده عملکرد بوبین قطع حدود 70 تا 110 درصد ولتاژ کاری نامی آن ذکر شده است. این عدد مربوط به مشخصه عملکرد تجهیز است و نباید به معنی آزاد بودن انتخاب ولتاژ نامناسب تلقی شود.

رله آندرولتاژ NS2-UV

رله آندرولتاژ یا بوبین افت ولتاژ برای واکنش کلید نسبت به کاهش ولتاژ مدار فرمان طراحی شده است. این اکسسوری می‌تواند در افت شدید ولتاژ باعث قطع کلید شود و در شرایطی که ولتاژ به میزان کافی بازنگشته است از وصل شدن کلید جلوگیری کند.

مدل‌های رسمی شامل NS2-UV110، NS2-UV220 و NS2-UV380 هستند. نسخه 220 برای 220–240V / 50Hz و نسخه 380 برای 380–400V / 50Hz طراحی شده است.

طبق مشخصات چینت، در محدوده افت ولتاژ تعریف‌شده رله آندرولتاژ عمل می‌کند؛ در ولتاژ کمتر از 35 درصد مقدار نامی باید از بسته شدن کلید جلوگیری کند و در ولتاژ 85 درصد یا بیشتر مقدار نامی، امکان بسته شدن کلید تضمین می‌شود.

این عملکرد در تجهیزاتی که وصل شدن ناخواسته موتور پس از برگشت ناقص ولتاژ مطلوب نیست اهمیت دارد. با این حال رله آندرولتاژ یک کنترل فاز کامل یا رله پایش شبکه نیست و فقط وظیفه مشخص مرتبط با مکانیزم کلید را انجام می‌دهد.

تفاوت بوبین قطع و رله آندرولتاژ

باکس و محفظه نصب کلید حرارتی چینت

در بعضی پروژه‌ها کلید NS2 داخل تابلو اصلی نصب نمی‌شود و نیاز است به‌صورت مستقل در یک محفظه قرار گیرد. چینت برای این کاربرد باکس‌های اختصاصی ارائه کرده است.

مدل NS2-MC یک باکس نصب ضد آب برای NS2-25 و NS2-32 است. مدل NS2-MC01 نیز برای همین خانواده با شستی توقف اضطراری ارائه شده است.

برای نسخه‌های NS2-25X و NS2-32X باکس WPB-1 معرفی شده است. در Manual رسمی این محفظه‌ها درجه حفاظت IP55 برای مدل‌های مربوط ذکر شده است.

محفظه نصب علاوه بر حفاظت مکانیکی، دسترسی اپراتور به کلید را ساده‌تر می‌کند. با این حال IP محفظه باید با شرایط واقعی محیط شامل گردوغبار، رطوبت، پاشش آب و محل نصب تطبیق داده شود.

سازگاری تجهیزات جانبی با مدل‌های NS2

جدول بالا نشان می‌دهد که نام «تجهیزات جانبی NS2» به معنی سازگاری بدون شرط نیست. علاوه بر فریم، شکل بدنه، محل نصب و ولتاژ مدار فرمان باید هنگام سفارش بررسی شوند.

انتخاب ترکیب NO و NC در کنتاکت کمکی

در مدار فرمان، NO به کنتاکتی گفته می‌شود که در وضعیت عادی باز است و NC در وضعیت عادی بسته است. نیاز به هرکدام به منطق مدار بستگی دارد.

اگر تنها دو سیگنال که با وصل شدن کلید فعال می‌شوند لازم باشد، مدل 2NO می‌تواند مناسب باشد. اگر یک سیگنال برای حالت وصل و یک مسیر معکوس برای حالت قطع نیاز است، مدل 1NO+1NC انعطاف بیشتری ایجاد می‌کند.

برای اتصال به PLC نیز باید منطق ورودی، ولتاژ کنترل و نحوه تشخیص وضعیت در برنامه PLC مشخص باشد. خود کنتاکت کمکی منبع ولتاژ تولید نمی‌کند و فقط وضعیت یک کنتاکت خشک را تغییر می‌دهد.

کاربرد تجهیزات جانبی NS2 در مدار فرمان

در یک تابلو موتور، کنتاکت کمکی می‌تواند وضعیت کلید را به چراغ سیگنال یا PLC بدهد. کنتاکت خطا می‌تواند به HMI اعلام کند که موتور به دلیل عملکرد حفاظتی از مدار خارج شده است. بوبین قطع نیز می‌تواند از شستی Emergency Stop یا یک خروجی ایمنی فرمان بگیرد.

رله آندرولتاژ در کاربردهایی مناسب است که افت ولتاژ نباید به ادامه کار یا وصل مجدد ناخواسته موتور منجر شود. باکس نصب نیز برای موتورهایی که کلید حفاظتی آن‌ها خارج از تابلو مرکزی و نزدیک دستگاه نصب می‌شود کاربرد دارد.

در نتیجه انتخاب اکسسوری باید از منطق کنترلی پروژه شروع شود، نه از ظاهر تجهیز یا صرفاً موجود بودن آن در بازار.

راهنمای انتخاب تجهیزات جانبی کلید حرارتی چینت

نصب تجهیزات جانبی NS2

قبل از نصب هر اکسسوری، برق مدار قدرت و فرمان باید قطع و مدل کلید با مشخصات تجهیز جانبی تطبیق داده شود. کنتاکت‌های AE، AU و FA ساختار مکانیکی مشخصی دارند و باید در محل تعیین‌شده نصب شوند.

برای بوبین قطع و رله آندرولتاژ نیز سیم‌کشی باید مطابق ترمینال‌های مشخص‌شده در Manual انجام شود و ولتاژ مدار فرمان با مدل 110، 220 یا 380 تطبیق داشته باشد.

پس از نصب، عملکرد مکانیکی و الکتریکی اکسسوری باید قبل از بهره‌برداری آزمایش شود. برای مثال در بوبین قطع باید فرمان خارجی واقعاً باعث باز شدن کلید شود و در کنتاکت خطا نیز سیگنال خطا از تغییر وضعیت عادی قابل تفکیک باشد.

قیمت تجهیزات جانبی کلید حرارتی چینت

قیمت تجهیزات جانبی کلید حرارتی چینت به نوع اکسسوری، مدل و ولتاژ آن بستگی دارد. برای مثال NS2-AE11 با NS2-AU11 از نظر روش نصب متفاوت است و NS2-SH220 و NS2-SH380 نیز با وجود عملکرد مشابه برای دو ولتاژ مدار فرمان متفاوت طراحی شده‌اند.

برای خرید بهتر است کد کلید حرارتی موجود روی تابلو نیز اعلام شود؛ به‌خصوص در مدل‌های NS2-25X، NS2-32H و NS2-80 که سازگاری برخی اکسسوری‌ها متفاوت است.

عبارت «تجهیزات جانبی کلید حرارتی چانت» نیز در بازار ایران برای محصولات CHINT استفاده می‌شود. در آوا الکتریک نام اصلی «چینت» است، اما «چانت» در کلمات کلیدی فرعی برای پوشش جست‌وجوی کاربران لحاظ می‌شود.
