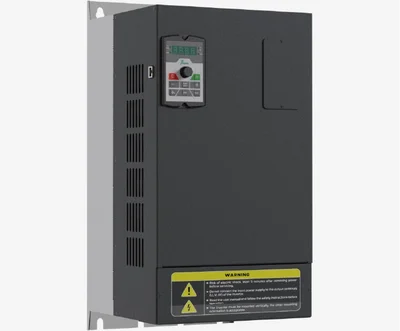

اینورتر زیما سری S برای کنترل الکتروپمپ در سامانه‌های پمپاژ خورشیدی طراحی شده است. در چنین سامانه‌ای، انتخاب درایو فقط به توان موتور محدود نمی‌شود؛ مشخصات آرایه خورشیدی، جریان و ولتاژ موتور، هد موردنیاز، دبی و ساعات کارکرد نیز اهمیت دارند. این سری برای استفاده از انرژی خورشیدی بدون نیاز به باتری معرفی شده و تنظیمات اختصاصی پمپاژ دارد. برای خرید مناسب، باید مجموعه پنل، درایو، موتور و پمپ به‌صورت یک سیستم هماهنگ بررسی شوند.
معرفی اینورتر سولار پمپ زیما سری S
سری S در سبد زیما XIMA به کاربرد سولار پمپ اختصاص دارد. استفاده در سامانه‌های آب‌رسانی کشاورزی، باغبانی، دامپروری و دیگر پروژه‌های انتقال آب، پس از بررسی شرایط فنی، قابل ارزیابی است. این کاربرد به‌ویژه در محل‌هایی اهمیت دارد که دسترسی به شبکه برق محدود است یا پمپاژ در ساعات تابش خورشید امکان‌پذیر است.
درایو سولار پمپ میان منبع انرژی خورشیدی و موتور قرار می‌گیرد و خروجی متناسب با کنترل موتور را فراهم می‌کند. با تغییر انرژی قابل دریافت از پنل‌ها، شرایط کار موتور نیز باید مدیریت شود. بنابراین نباید انتظار داشت صرف اتصال پنل، پمپ در تمام ساعات روز با سرعت و آبدهی ثابت کار کند.
عملکرد MPPT و تأثیر تغییر تابش بر پمپاژ
توان قابل دریافت از پنل خورشیدی با شدت تابش، دمای سلول و شرایط نصب تغییر می‌کند. فناوری MPPT یا ردیابی نقطه بیشینه توان، برای مدیریت نقطه کار آرایه خورشیدی استفاده می‌شود. در دفترچه سری S، تنظیم‌هایی برای ولتاژ نقطه بیشینه توان و جست‌وجوی خودکار نقطه MPP معرفی شده‌اند.
وجود MPPT به معنی تولید انرژی مستقل از تابش نیست. اگر توان ورودی کاهش یابد، سرعت و عملکرد پمپ نیز می‌توانند تغییر کنند. در پمپ سانتریفیوژ، کاهش سرعت باعث کاهش هد قابل تأمین می‌شود؛ اگر هد ایجادشده از نیاز سیستم کمتر شود، ممکن است پمپ بچرخد اما آبدهی مؤثری ایجاد نکند.
برای همین، انتخاب درایو باید همراه بررسی منحنی پمپ و شرایط واقعی مسیر آب انجام شود. عمق چاه به‌تنهایی معادل هد کل نیست؛ افت مسیر، ارتفاع انتقال و فشار موردنیاز در مقصد نیز در طراحی اثر دارند. تنظیم‌های MPPT نیز باید با پنل‌های نصب‌شده و نسخه نرم‌افزار دستگاه هماهنگ باشند.
کارکرد بدون باتری و استفاده از برق شهری یا ژنراتور
یکی از ویژگی‌های اصلی سری S، امکان پمپاژ با انرژی خورشیدی بدون نیاز به باتری است. در این ساختار، انرژی هنگام تابش برای کار موتور مصرف می‌شود. اگر زمان مصرف آب با زمان پمپاژ متفاوت باشد، می‌توان ظرفیت ذخیره آب را در طراحی بررسی کرد. حذف باتری به معنی کارکرد شبانه بدون منبع انرژی نیست.
سازنده امکان استفاده از منبع AC سازگار، مانند برق شهری یا ژنراتور، را نیز مطرح کرده است. این قابلیت می‌تواند در طراحی پشتیبان برای ساعات کم‌تابش یا شب مفید باشد. بااین‌حال، پذیرش AC و DC به معنی مجاز بودن اتصال هم‌زمان دلخواه منابع یا انتقال خودکار بدون مدار مناسب نیست.
انتخاب منبع، تجهیزات تغییر منبع و حفاظت‌ها باید مطابق نقشه و الزامات مدل انجام شود. همچنین اینورتر سولار پمپ را نباید صرفاً به دلیل دریافت انرژی خورشیدی، اینورتر تزریق توان به شبکه دانست؛ هدف این دسته، تغذیه و کنترل موتورپمپ است.
مدل‌های مهم و نحوه بررسی کد اینورتر سری S
در فهرست فعلی سازنده، گروه‌های S100، S200 و S300 دیده می‌شوند. مدل‌های مختلف از نظر توان، جریان خروجی، کلاس ورودی و اندازه بدنه تفاوت دارند. وجود یک قابلیت یا مقدار در جدول یک مدل، مجوز تعمیم آن به تمام گروه‌ها نیست.
| نمونه مدل |
توان معرفی‌شده |
نکته انتخاب |
| S100B015-1 |
1.5kW |
نوع ورودی AC با تعداد فاز خروجی موتور اشتباه نشود. |
| S200C075-3 |
7.5kW |
جریان موتور و طراحی آرایه خورشیدی هم‌زمان بررسی شوند. |
| S300D220-3 |
22kW |
ظرفیت الکتریکی همراه با هد، دبی و شرایط نصب ارزیابی شود. |
در خواندن کد، حرف S خانواده کاربردی را مشخص می‌کند و بخش‌هایی مانند 100، 200 یا 300، حرف اندازه بدنه، کد توان و پسوند مدل باید کنار هم خوانده شوند. برای سفارش، کد کامل روی پلاک مبنا قرار گیرد. ابعاد یا مشخصات یک دستگاه با توان مشابه از سری G یا P نباید بدون تطبیق برای سری S استفاده شوند.
انتخاب بر اساس جریان موتور و مشخصات پمپ
توان اسمی، معیار اولیه است؛ جریان نامی موتور و ظرفیت خروجی درایو نیز باید تطبیق داده شوند. شرایط راه‌اندازی، دمای محل، ارتفاع و طول کابل می‌توانند انتخاب را تغییر دهند. اگر موتور در شرایط واقعی جریان بیشتری از ظرفیت مجاز درایو نیاز داشته باشد، یکسان بودن توان درج‌شده برای انتخاب کافی نیست.
برای پمپ شناور، علاوه بر ولتاژ و جریان موتور، طول کابل تا موتور و محدودیت‌های سازنده پمپ بررسی شوند. در پمپ‌های سطحی نیز وضعیت مکش و تأمین آب اهمیت دارد. انتخاب درایو بزرگ‌تر، مشکل نامناسب بودن پمپ برای هد و دبی موردنیاز را حل نمی‌کند.
نیاز روزانه به آب و ساعات قابل استفاده تابش نیز باید مشخص شوند. طراحی فقط برای یک نقطه مطلوب تابش ممکن است حجم آب روزانه موردنیاز را تأمین نکند. اگر آب‌رسانی در ساعت مشخص الزامی است، ذخیره آب یا منبع انرژی جایگزین باید از ابتدا بررسی شود.
انتخاب پنل و تفاوت ورودی تک‌فاز با خروجی موتور
تعداد پنل‌ها را نمی‌توان فقط با تقسیم توان موتور بر توان هر پنل تعیین کرد. ولتاژ مدار باز، ولتاژ نقطه بیشینه توان، جریان آرایه و تغییر ولتاژ با دما باید با محدوده مجاز ورودی درایو تطبیق داده شوند. آرایش سری و موازی باید نتیجه طراحی الکتریکی باشد، نه یک ضریب عمومی برای تمام توان‌ها.
در بررسی منبع AC، تک‌فاز بودن ورودی بعضی مدل‌ها به معنی مناسب بودن خروجی برای موتور تک‌فاز خازنی نیست. مدل باید از نظر تعداد فاز و ولتاژ خروجی با موتور تطبیق داده شود. همچنین اطلاعات پلاک موتور و آرایش اتصال مجاز آن اهمیت دارند؛ هر موتور سه‌فاز را نمی‌توان با هر کلاس خروجی راه‌اندازی کرد.
حداکثر ولتاژ مجاز ورودی DC و محدوده کارکرد MPPT نیز دو موضوع مرتبط اما متفاوت هستند. آرایه باید هم در شرایط کار و هم در شرایط مدار باز سرد با محدودیت‌های دستگاه سازگار باشد. مقادیر تنظیم پارامترها نباید جایگزین مشخصات مجاز سخت‌افزار شوند.
حفاظت بی‌آبی، کنترل سطح مخزن و حالت خواب
در دفترچه سری S، توابعی برای تشخیص شرایط احتمالی خشک‌کارکردن پمپ معرفی شده‌اند. این تشخیص با معیارهایی مانند فرکانس و توان مصرفی مرتبط است و باید برای پمپ واقعی تنظیم شود. تنظیم نامناسب می‌تواند باعث تشخیص اشتباه یا عملکرد نامناسب حفاظت شود.
کنترل سطح مخزن نیز نیازمند تعریف درست عملکرد و اتصال حسگر یا تجهیز سطح سازگار است. وجود تابع کنترلی به معنی همراه بودن فلوتر یا سنسور با دستگاه نیست. وضعیت پر بودن مخزن، کمبود آب منبع و کمبود انرژی خورشیدی نیز باید در طراحی و عیب‌یابی از یکدیگر تفکیک شوند.
حالت خواب و بیدار شدن برای مدیریت شرایط کمبود توان و بازگشت شرایط مناسب مطرح شده‌اند. آستانه‌ها و زمان‌های تأیید باید متناسب با پروژه تنظیم شوند تا نوسان کوتاه‌مدت تابش باعث رفتار نامطلوب نشود. شروع مجدد خودکار نیز باید با ایمنی محل و شرایط بهره‌برداری هماهنگ باشد.
تفاوت سری S با سری‌های G و P زیما
سری G برای کاربردهای صنعتی و سری P برای کاربردهای پمپی معرفی شده‌اند؛ سری S بر پمپاژ با منبع خورشیدی تمرکز دارد. وجود قابلیت کنترل پمپ در یک درایو، به‌تنهایی پشتیبانی تخصصی از آرایه خورشیدی و تنظیمات MPPT را ثابت نمی‌کند.
اگر منبع اصلی برق شبکه است و هدف کنترل فشار یا بوسترپمپ است، باید نیاز پروژه با امکانات سری مناسب مقایسه شود. اگر منبع اصلی پنل خورشیدی است، سازگاری ورودی DC و توابع سولار اهمیت بیشتری پیدا می‌کنند. انتخاب باید بر اساس کارکرد موردنیاز انجام شود، نه فقط شباهت توان و بدنه.
نصب، سیم‌کشی و شرایط محیطی
نصب و راه‌اندازی باید توسط فرد متخصص انجام شود. پیش از کار روی دستگاه، تمام منابع مرتبط، از جمله منبع خورشیدی و AC، ایمن‌سازی شوند و بی‌برق بودن مطابق دستورالعمل تأیید شود. قطع یک منبع الزاماً به معنی بی‌برق شدن تمام بخش‌های سیستم نیست.
محل نصب باید از تابش مستقیم خورشید، آب و آلودگی نامناسب محافظت شود. درجه حفاظت IP20 دستگاه به معنی مقاومت در برابر باران یا شست‌وشو نیست. تابلو مناسب، تهویه، مسیر ورود و خروج هوا و دسترسی برای نگهداری باید پیش‌بینی شوند. دمای داخل تابلو نیز باید مبنای بررسی شرایط کار قرار گیرد.
دفترچه برای دماهای بالاتر از محدوده مرجع و ارتفاع زیاد، کاهش ظرفیت را مطرح می‌کند. بنابراین نباید ظرفیت نامی کامل را برای تمام شرایط محیطی فرض کرد. اتصال زمین، انتخاب کابل و حفاظت ورودی AC و DC نیز باید با نوع منبع و مشخصات دستگاه هماهنگ باشند.
در کابل‌های طولانی موتور، نیاز به تجهیزات خروجی مناسب باید بررسی شود. همچنین تغییر وضعیت کنتاکتور یا کلید در مسیر خروجی، بدون رعایت الزامات سازنده، مجاز فرض نمی‌شود. هنگام راه‌اندازی، اطلاعات پلاک موتور، جهت صحیح چرخش پمپ و تنظیم‌های کنترلی بررسی شوند.
تجهیزات جانبی و عوامل مؤثر بر قیمت
تجهیزات پروژه ممکن است شامل تابلو، حفاظت‌های مناسب AC و DC، تجهیزات تغییر منبع، حسگر سطح و تجهیزات موردنیاز کابل موتور باشند. همه این اقلام جزو محتویات بسته درایو نیستند. انتخاب هر قطعه باید بر اساس طرح واقعی و الزامات سازنده انجام شود.
قیمت اینورتر زیما سری S به مدل، توان و شرایط تأمین وابسته است؛ هزینه سامانه کامل نیز شامل پنل، سازه، کابل، تابلو و تجهیزات پمپاژ می‌شود. برای مقایسه پیشنهادها، کد درایو و اقلام همراه روشن باشند. قیمت یک درایو به‌تنهایی، هزینه نهایی راه‌اندازی پمپاژ خورشیدی را نشان نمی‌دهد.
سؤالات متداول اینورتر زیما سری S
آیا سری S زیما بدون باتری کار می‌کند؟
بله، این سری برای پمپاژ خورشیدی بدون نیاز به باتری معرفی شده است. مقدار پمپاژ به انرژی خورشیدی قابل دریافت و شرایط سیستم وابسته است.
آیا می‌توان در شب از پمپ استفاده کرد؟
در صورت وجود منبع AC سازگار و طراحی صحیح مدار تغذیه امکان بررسی وجود دارد. بدون منبع جایگزین، سیستم بدون باتری در نبود انرژی خورشیدی پمپاژ نمی‌کند.
آیا MPPT آبدهی پمپ را ثابت نگه می‌دارد؟
خیر. MPPT نقطه کار آرایه را مدیریت می‌کند، اما انرژی موجود با تابش تغییر می‌کند. آبدهی نیز به سرعت، هد و مشخصات پمپ وابسته است.
برای انتخاب تعداد پنل چه اطلاعاتی لازم است؟
توان و مشخصات موتور، نیاز پمپاژ، ولتاژ و جریان پنل‌ها، تغییرات دمایی و محدوده مجاز ورودی درایو لازم هستند. تقسیم توان موتور بر توان پنل کافی نیست.
آیا مدل ورودی تک‌فاز برای موتور تک‌فاز مناسب است؟
نباید چنین فرضی داشت. تعداد فاز ورودی AC با تعداد فاز خروجی متفاوت است. مشخصات خروجی مدل انتخابی باید با موتور تطبیق داده شوند.
آیا سری S برای پمپ شناور قابل استفاده است؟
برای موتورپمپ سازگار قابل بررسی است. جریان و ولتاژ موتور، هد و دبی، طول کابل و شرایط نصب باید هم‌زمان ارزیابی شوند.
آیا درایو قابلیت تشخیص بی‌آبی دارد؟
در دفترچه، تابع تشخیص خشک‌کارکردن معرفی شده است. فعال‌سازی و تنظیم آستانه‌ها باید برای پمپ و شرایط واقعی پروژه انجام شود.
آیا کنترل سطح مخزن به تجهیزات دیگری نیاز دارد؟
بسته به روش کنترل، حسگر یا تجهیز سطح سازگار و سیم‌کشی مناسب لازم است. وجود تابع نرم‌افزاری به معنی همراه بودن سنسور با درایو نیست.
آیا درایو را می‌توان کنار پنل‌ها در فضای باز نصب کرد؟
نصب بدون محفظه مناسب صحیح نیست. حفاظت در برابر باران، گردوغبار، تابش مستقیم، گرما و میعان باید مطابق دستورالعمل پیش‌بینی شود.
تفاوت سری S و P زیما چیست؟
سری S برای سولار پمپ و مدیریت منبع خورشیدی معرفی شده است. انتخاب میان S و P باید بر اساس منبع انرژی و نیاز کنترلی پمپ انجام شود.
راهنمای خرید و قیمت اینورتر زیما سری S
آوا الکتریک، مرکز تخصصی فروش و تأمین تجهیزات برق و اتوماسیون صنعتی، برای بررسی و انتخاب اینورتر زیما سری S متناسب با نیاز پروژه همراه شما است. برای مشاوره انتخاب، استعلام قیمت، بررسی موجودی و خرید، مشخصات موتورپمپ و منبع تغذیه را اعلام کنید.
تصویر پلاک موتور، جریان و ولتاژ، هد و دبی موردنیاز، مشخصات پنل‌ها و طول کابل، به بررسی دقیق‌تر گزینه‌ها کمک می‌کنند. در تعویض درایو موجود، کد دستگاه و نسخه نرم‌افزار نیز مفید هستند.
برای راهنمای خرید و دریافت قیمت اینورتر زیما سری S با شماره 03191091031 تماس بگیرید.
