کلید حرارتی چینت

کلید حرارتی چینت یکی از تجهیزات مهم حفاظت و کنترل موتور در تابلوهای برق صنعتی است. اصطلاح «کلید حرارتی» در بازار ایران معمولاً برای تجهیزی به‌کار می‌رود که در استانداردها و منابع سازنده با عناوینی مانند Manual Motor Starter یا Motor Protection Circuit Breaker شناخته می‌شود. این تجهیز برخلاف بی‌متال ساده فقط حفاظت اضافه‌بار را انجام نمی‌دهد، بلکه در خانواده‌هایی مانند NS2 چینت، حفاظت حرارتی در برابر اضافه‌بار، حفاظت مغناطیسی در برابر اتصال کوتاه و حفاظت در شرایط قطع فاز در یک مجموعه قرار گرفته‌اند. به همین دلیل کلید حرارتی می‌تواند بخش مهمی از مدار قدرت و حفاظت موتور سه‌فاز باشد. سری NS2 چینت در فریم‌ها و رنج‌های جریان مختلف تولید شده و برای موتورهای کوچک تا موتورهای با جریان بالاتر قابل انتخاب است. انتخاب صحیح این تجهیز باید براساس جریان نامی واقعی موتور، ولتاژ شبکه، رنج قابل تنظیم کلید، شرایط راه‌اندازی، قدرت قطع مورد نیاز و ساختار مدار فرمان انجام شود.

کلید حرارتی چینت چیست؟

کلید حرارتی چینت یک کلید دستی حفاظت موتور است که امکان قطع و وصل دستی مدار موتور را همراه با چند عملکرد حفاظتی فراهم می‌کند. در سری NS2، بخش حرارتی برای تشخیص اضافه‌بار و بخش مغناطیسی برای واکنش سریع در برابر اتصال کوتاه استفاده می‌شود.

حفاظت اضافه‌بار زمانی اهمیت پیدا می‌کند که موتور برای مدتی بیش از جریان مجاز خود جریان بکشد. چنین شرایطی می‌تواند بر اثر اضافه‌بار مکانیکی، گیر کردن بخش متحرک، فشار بیش از حد روی پمپ یا نوار نقاله و مشکلات مشابه ایجاد شود. عنصر حرارتی کلید با توجه به مقدار و مدت جریان اضافه عمل می‌کند.

در مقابل، اتصال کوتاه شرایطی با افزایش بسیار سریع جریان است و نیاز به قطع سریع دارد. در این شرایط حفاظت مغناطیسی کلید وارد عمل می‌شود. بنابراین عنوان «حرارتی» نباید باعث شود تصور شود دستگاه فقط حفاظت حرارتی دارد.

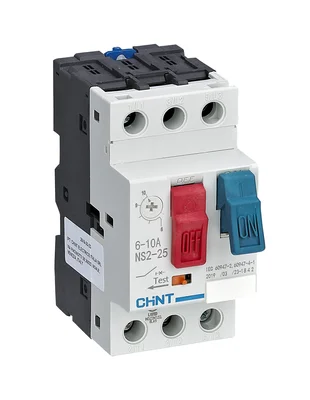

کلید حرارتی چینت سری NS2

سری NS2 خانواده اصلی کلیدهای حفاظت موتور چینت در رده IEC است. این سری برای مدارهای موتور AC طراحی شده و بسته به کد محصول در فریم‌ها و محدوده‌های جریان متفاوت عرضه می‌شود.

در اطلاعات رسمی فعلی چینت، مدل‌های خانواده NS2 شامل فریم‌های 25A، 32A و 80A دیده می‌شوند. کدهایی مانند NS2-25، NS2-32، NS2-32H و NS2-80 نمونه‌هایی از ساختار این خانواده هستند. محدوده تنظیم دقیق هر کلید به کد جریان درج‌شده در ادامه مدل بستگی دارد و باید هنگام سفارش بر اساس جریان موتور انتخاب شود.

حفاظت اضافه‌بار در کلید حرارتی چینت

مهم‌ترین پارامتر در تنظیم کلید حرارتی، جریان موتور است. حفاظت حرارتی باید متناسب با جریان نامی موتور تنظیم شود تا دستگاه در کار عادی بدون قطع ناخواسته کار کند و در صورت اضافه‌بار ماندگار، موتور پیش از رسیدن دما به محدوده خطرناک از مدار خارج شود.

در سری NS2 جریان حفاظت حرارتی در محدوده مشخص هر مدل قابل تنظیم است. برای نمونه یک کلید با رنج تنظیم پایین برای موتور کوچک و یک کلید با رنج بالاتر برای موتور قوی‌تر انتخاب می‌شود. انتخاب یک کلید 32 آمپر برای هر موتور زیر 32 آمپر صحیح نیست؛ جریان نامی موتور باید داخل محدوده تنظیم همان کد محصول قرار گیرد.

کلاس عملکرد اضافه‌بار در اطلاعات رسمی NS2، کلاس 10A ذکر شده است. این مشخصه به رفتار زمانی حفاظت در شرایط اضافه‌جریان مرتبط است و با عدد جریان نامی کلید تفاوت دارد.

حفاظت اتصال کوتاه

کلید حرارتی NS2 علاوه بر بخش حرارتی، حفاظت اتصال کوتاه نیز دارد. این تفاوت مهمی میان کلید حرارتی و رله اضافه‌بار معمولی ایجاد می‌کند. بی‌متال به‌تنهایی برای قطع جریان شدید اتصال کوتاه طراحی نشده است، در حالی که کلید حفاظت موتور از بخش مغناطیسی برای این وضعیت استفاده می‌کند.

قدرت قطع اتصال کوتاه به مدل، ولتاژ کاری و شرایط مدار وابسته است. به همین دلیل هنگام طراحی تابلو، صرفاً جریان موتور کافی نیست و جریان اتصال کوتاه احتمالی در محل نصب نیز باید با قابلیت کلید تطبیق داده شود.

حفاظت قطع فاز موتور

قطع یکی از فازها در یک موتور سه‌فاز می‌تواند باعث افزایش جریان در فازهای باقی‌مانده، افت گشتاور و افزایش دمای سیم‌پیچ شود. سری NS2 در مشخصات رسمی سازنده دارای حفاظت در شرایط قطع فاز است.

با این حال کلید حرارتی جایگزین همه تجهیزات پایش شبکه نیست. اگر پروژه نیاز به پایش توالی فاز، افت یا افزایش ولتاژ، عدم تقارن ولتاژ یا پارامترهای پیشرفته شبکه داشته باشد، ممکن است استفاده از کنترل فاز یا رله حفاظتی جداگانه نیز لازم باشد.

تفاوت کلید حرارتی چینت و بی‌متال چینت

بنابراین کلید حرارتی و بی‌متال دو تجهیز کاملاً یکسان نیستند. اگر هدف فقط حفاظت اضافه‌بار در یک مدار کنتاکتوری باشد، بی‌متال می‌تواند بخشی از ساختار حفاظتی باشد. اگر حفاظت اضافه‌بار و اتصال کوتاه به همراه قطع و وصل دستی در یک تجهیز مورد نیاز باشد، کلید حفاظت موتور گزینه مناسب‌تری است.

تفاوت کلید حرارتی و کلید مینیاتوری

کلید مینیاتوری عمومی برای حفاظت مدار در برابر اضافه‌جریان و اتصال کوتاه طراحی می‌شود، اما کلید حرارتی موتور ساختاری دارد که حفاظت اضافه‌بار آن متناسب با جریان موتور تنظیم می‌شود و ویژگی‌های عملکردی آن برای کاربرد موتوری در نظر گرفته شده‌اند.

به همین دلیل انتخاب یک کلید مینیاتوری با جریان مشابه، الزاماً جایگزین کلید حرارتی نیست. جریان راه‌اندازی موتور، رفتار حرارتی و نیاز به حفاظت قطع فاز از جمله تفاوت‌هایی هستند که باید در مدارهای موتوری در نظر گرفته شوند.

نحوه انتخاب رنج کلید حرارتی چینت

برای انتخاب کلید حرارتی، اولین مرجع جریان نامی درج‌شده روی پلاک موتور است. رنج تنظیم کلید باید به‌گونه‌ای انتخاب شود که جریان نامی موتور در داخل محدوده تنظیم آن قرار گیرد.

برای مثال اگر موتور جریان نامی 8.2 آمپر دارد، باید مدلی انتخاب شود که امکان تنظیم دقیق در حوالی این جریان را داشته باشد. انتخاب مدلی با محدوده بسیار بزرگ‌تر می‌تواند دقت و تناسب حفاظت را کاهش دهد.

توان موتور به‌تنهایی برای تعیین کد کلید کافی نیست. دو موتور با توان مشابه ممکن است به دلیل تفاوت ولتاژ، راندمان و ضریب توان، جریان نامی متفاوتی داشته باشند. بنابراین جریان پلاک موتور معیار مستقیم‌تری برای انتخاب رنج حرارتی است.

ولتاژ کاری سری NS2

سری NS2 براساس اطلاعات رسمی چینت برای کاربردهای AC با ولتاژ کاری تا 690V طراحی شده است. این موضوع به معنی استفاده بدون بررسی در هر شبکه تا 690 ولت نیست؛ قدرت قطع، مشخصات دقیق کد محصول و رده کاربرد باید با ولتاژ واقعی شبکه کنترل شوند.

برای شبکه‌های متداول صنعتی 400 ولت نیز باید کد دقیق کلید و مشخصات حفاظتی آن بررسی شود، به‌خصوص در تابلوهایی که جریان اتصال کوتاه احتمالی بالاست.

استفاده از کلید حرارتی همراه کنتاکتور

کلید حرارتی امکان قطع و وصل دستی موتور را فراهم می‌کند، اما در مدارهایی که نیاز به کنترل از راه دور، استارت و استپ شستی، فرمان PLC یا اتوماسیون وجود دارد، معمولاً کنتاکتور نیز در مدار استفاده می‌شود.

در چنین ساختاری کلید حرارتی وظیفه حفاظت اصلی موتور و کنتاکتور وظیفه کلیدزنی فرمان‌پذیر را بر عهده می‌گیرد. خروجی مدار فرمان نیز می‌تواند با تجهیزات جانبی مناسب، وضعیت حفاظتی کلید را به سیستم کنترلی منتقل کند.

انتخاب کنتاکتور باید براساس جریان و رده کاری موتور انجام شود و صرف یکسان بودن جریان نامی کلید و کنتاکتور برای انتخاب نهایی کافی نیست.

تجهیزات جانبی کلید حرارتی چینت

خانواده NS2 امکان استفاده از تجهیزات جانبی متنوع را دارد. نوع و سازگاری اکسسوری باید براساس فریم و کد دقیق کلید بررسی شود و نمی‌توان تمام تجهیزات جانبی را برای همه مدل‌های NS2 یکسان در نظر گرفت.

پیش از سفارش تجهیزات جانبی باید مشخص شود کلید از چه فریم و چه نسخه‌ای از NS2 است. ظاهر مشابه محصولات به معنی سازگاری قطعی لوازم جانبی نیست.

کاربرد کلید حرارتی چینت

کلیدهای حفاظت موتور NS2 در مدارهایی مانند پمپ، فن، کمپرسور، نوار نقاله، میکسر، ماشین‌آلات صنعتی، خطوط تولید و تابلوهای اتوماسیون قابل استفاده هستند. وجه مشترک این کاربردها نیاز به حفاظت موتور در برابر شرایط الکتریکی نامناسب است.

در پمپ‌ها اضافه‌بار مکانیکی یا گیرپاژ می‌تواند جریان موتور را افزایش دهد. در نوار نقاله نیز گیر کردن مکانیزم یا افزایش بار روی تسمه شرایط مشابهی ایجاد می‌کند. حفاظت حرارتی در چنین شرایطی به کاهش احتمال آسیب حرارتی به سیم‌پیچ موتور کمک می‌کند.

برای کاربردهای حساس‌تر، کلید حرارتی تنها یکی از اجزای سیستم حفاظت است و ممکن است حفاظت ولتاژ، کنترل فاز، حفاظت نشتی، سنسور دما یا سایر تجهیزات نیز در کنار آن استفاده شوند.

راهنمای انتخاب کلید حرارتی چینت NS2

نصب و تنظیم کلید حرارتی چینت

پس از انتخاب رنج صحیح، کلید باید متناسب با جریان موتور تنظیم شود. تنظیم جریان روی بیشترین مقدار کلید بدون توجه به پلاک موتور، حفاظت اضافه‌بار را مختل می‌کند و می‌تواند باعث شود موتور در شرایط اضافه‌بار بیش از حد مجاز کار کند.

سیم‌های ورودی و خروجی باید با سطح مقطع مناسب انتخاب و ترمینال‌ها با گشتاور توصیه‌شده برای مدل مربوط بسته شوند. اتصال ضعیف ترمینال می‌تواند باعث افزایش مقاومت، داغ شدن موضعی و آسیب به کلید یا کابل شود.

پس از نصب، عملکرد مکانیکی کلید و مدار فرمان باید آزمایش شود. در صورت استفاده از کنتاکت کمکی یا تجهیزات جانبی نیز صحت عملکرد آن‌ها قبل از بهره‌برداری دائم کنترل شود.

قیمت کلید حرارتی چینت

قیمت کلید حرارتی چینت به مدل، فریم، محدوده تنظیم جریان و تجهیزات جانبی مورد نیاز بستگی دارد. برای مثال دو کلید از خانواده NS2 ممکن است از نظر ظاهر مشابه باشند اما رنج جریان و مشخصات حفاظتی متفاوتی داشته باشند.

در بازار ایران واژه «کلید حرارتی چانت» نیز برای همین محصولات جست‌وجو می‌شود. نام انگلیسی برند CHINT است و در محتوای آوا الکتریک «چینت» به‌عنوان نام اصلی استفاده می‌شود، اما عبارت «چانت» نیز برای پوشش جست‌وجوی کاربران در کلمات کلیدی مرتبط در نظر گرفته شده است.

برای استعلام قیمت دقیق بهتر است کد کامل کلید یا حداقل جریان نامی موتور، ولتاژ شبکه و تجهیزات جانبی مورد نیاز اعلام شود. انتخاب صرفاً براساس قیمت یا فریم کلید می‌تواند باعث خرید رنج نامناسب شود.
