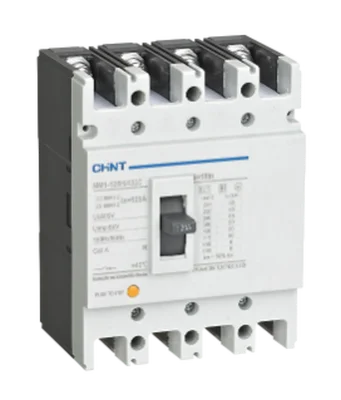

کلید اتوماتیک چینت یکی از تجهیزات اصلی حفاظت در تابلوهای توزیع برق صنعتی، تجاری و ساختمانی است. این تجهیز که با عنوان کلید اتوماتیک کمپکت یا MCCB نیز شناخته می‌شود، برای حفاظت کابل، شینه، مصرف‌کننده و تجهیزات پایین‌دست در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. برخلاف کلیدهای مینیاتوری که بیشتر برای مدارهای نهایی و جریان‌های پایین استفاده می‌شوند، کلیدهای اتوماتیک در فریم‌های جریان بالاتر، قدرت‌های قطع متنوع و با امکانات حفاظتی و کنترلی گسترده‌تری عرضه می‌شوند. چینت در سبد فعلی خود خانواده‌های مختلف MCCB مانند NXM، NM8N و NM1 را ارائه می‌کند. نوع واحد حفاظتی، جریان نامی، فریم، تعداد پل، قدرت قطع، قابلیت تنظیم حفاظت‌ها و تجهیزات جانبی در تمام مدل‌ها یکسان نیستند؛ بنابراین خرید کلید اتوماتیک چینت باید بر اساس مشخصات واقعی شبکه انجام شود و صرفاً انتخاب یک کلید با آمپر برابر مصرف مدار کافی نیست.
کلید اتوماتیک چینت چیست؟
کلید اتوماتیک کمپکت چینت تجهیزی است که می‌تواند مدار قدرت را به‌صورت دستی یا با مکانیزم جانبی قطع و وصل کند و در شرایط خطا نیز به‌طور خودکار مدار را قطع کند. دو خطای اصلی که تقریباً در تمام MCCBهای استاندارد پوشش داده می‌شوند، اضافه‌بار و اتصال کوتاه هستند.
اضافه‌بار شرایطی است که جریان برای مدتی بیشتر از ظرفیت طراحی مدار باقی می‌ماند. این وضعیت می‌تواند باعث گرم شدن کابل، شینه و تجهیزات شود. حفاظت اتصال کوتاه برای جریان‌های بسیار بزرگ و ناگهانی طراحی شده و باید مدار را در زمان کوتاهی قطع کند.
در سری‌های پیشرفته‌تر چینت، بسته به نوع واحد تریپ، حفاظت‌ها و تنظیمات بیشتری قابل ارائه هستند. به همین دلیل پیش از سفارش باید دقیقاً مشخص شود که کلید مورد نیاز از نوع حرارتی-مغناطیسی ساده، قابل تنظیم یا الکترونیکی است.
سری‌های کلید اتوماتیک چینت
سبد MCCB چینت تنها به یک سری محدود نیست. در بازار و منابع فعلی سازنده، سه خانواده NXM، NM8N و NM1 اهمیت بیشتری دارند و هر کدام برای سطح متفاوتی از امکانات، جریان و طراحی تابلو قابل بررسی هستند.
| سری |
موقعیت کلی |
نوع حفاظت بسته به مدل |
| NXM |
خانواده جدید و گسترده MCCB چینت برای توزیع و کاربردهای متنوع |
حرارتی-مغناطیسی، مغناطیسی و نسخه‌های الکترونیکی بسته به کد محصول |
| NM8N |
خانواده پیشرفته برای توزیع، موتور و پروژه‌های با نیاز حفاظتی گسترده‌تر |
حرارتی-مغناطیسی و چند سطح حفاظت الکترونیکی |
| NM1 |
خانواده باسابقه و پرکاربرد کلید اتوماتیک چینت |
عمدتاً ساختار حرارتی-مغناطیسی با نسخه‌های مختلف قدرت قطع و کاربرد |
کلید اتوماتیک چینت NXM
سری NXM یکی از خانواده‌های فعلی و مهم MCCB چینت است و خود CHINT در سال 2026 نیز این سری را به‌عنوان محصول جهانی فعال معرفی کرده است. این خانواده با هدف پوشش گسترده نیازهای توزیع برق و امکان استفاده از تجهیزات جانبی ماژولار توسعه یافته است.
بسته به کد، NXM می‌تواند با عملکرد مستقیم از طریق دسته، دسته گردان یا عملگر موتوری ارائه شود. نسخه‌های چندپل، مدل‌های مختلف قدرت قطع و کاربرد توزیع یا حفاظت موتور نیز در ساختار کدگذاری این خانواده وجود دارند.
در زمان انتخاب NXM باید کد کامل بررسی شود؛ زیرا عبارت NXM به‌تنهایی مقدار جریان، قدرت قطع یا نوع واحد حفاظتی را مشخص نمی‌کند. این سری برای پروژه‌هایی مناسب است که علاوه بر حفاظت مدار، توسعه‌پذیری تجهیزات جانبی و ساختار جدیدتر محصول اهمیت دارد.
کلید اتوماتیک چینت NM8N
سری NM8N یکی از خانواده‌های پیشرفته کلید اتوماتیک چینت است. در صفحه رسمی فعلی سازنده، این خانواده برای مدارهای AC تا 690V و بسته به نسخه برای محدوده جریان گسترده تا 1600A معرفی شده است.
یکی از مزیت‌های مهم NM8N تنوع واحدهای حفاظتی است. در ساختار رسمی این خانواده نسخه‌های حرارتی-مغناطیسی، حفاظت الکترونیکی پایه و استاندارد برای توزیع و همچنین نسخه‌های مخصوص حفاظت موتور ارائه شده‌اند.
این تنوع باعث می‌شود NM8N برای تابلوهای توزیع اصلی و فرعی، پروژه‌های صنعتی و کاربردهایی که قابلیت تنظیم دقیق‌تر حفاظت اهمیت دارد گزینه قابل بررسی باشد. همچنین بسته به نسخه، قابلیت‌های مربوط به ایزولاسیون، موتور و حفاظت جریان باقیمانده در خانواده گسترده NM8N وجود دارند.
کلید اتوماتیک چینت NM1
سری NM1 یکی از شناخته‌شده‌ترین خانواده‌های کلید اتوماتیک چینت است. کاتالوگ رسمی فعلی چینت این سری را برای جریان‌های مختلف در فریم‌های متعدد و تا جریان‌های بالا معرفی می‌کند و استاندارد اصلی آن IEC/EN 60947-2 است.
در NM1، کد قدرت قطع بخشی از نام کلید است. نسخه‌های C و S برای سطوح پایه و استاندارد، H برای قدرت قطع بالاتر و R به‌عنوان نسخه محدودکننده جریان در ساختار رسمی کدگذاری دیده می‌شوند.
این سری همچنین امکان استفاده از تجهیزات جانبی مختلف شامل بوبین قطع، رله آندرولتاژ، کنتاکت کمکی، کنتاکت خطا، عملگر موتوری و دسته گردان را دارد. در انتخاب NM1 باید توجه داشت که بعضی SKUهای قدیمی این خانواده در گذشته از تولید خارج شده‌اند؛ این موضوع به معنی توقف کامل سری NM1 نیست و وضعیت کد دقیق باید بررسی شود.
کلید اتوماتیک حرارتی-مغناطیسی چیست؟
واحد تریپ حرارتی-مغناطیسی یکی از متداول‌ترین ساختارهای حفاظت در MCCB است. بخش حرارتی به اضافه‌بارهای ماندگار واکنش نشان می‌دهد و بخش مغناطیسی برای جریان‌های بسیار بالای اتصال کوتاه عمل می‌کند.
در یک کلید فیکس، بعضی مقادیر حفاظتی از کارخانه ثابت هستند. در مدل‌های قابل تنظیم، یک یا چند پارامتر می‌توانند در محدوده تعریف‌شده تغییر کنند. بنابراین عبارت «کلید اتوماتیک قابل تنظیم» باید دقیق‌تر بررسی شود؛ ممکن است فقط جریان حرارتی قابل تنظیم باشد و حفاظت آنی همچنان مقدار ثابتی داشته باشد.
کلید اتوماتیک الکترونیکی چینت
در سری‌هایی مانند NM8N، واحدهای تریپ الکترونیکی برای ایجاد انعطاف بیشتر در حفاظت ارائه می‌شوند. این واحدها بسته به نسخه می‌توانند امکان تنظیم دقیق‌تر مشخصه‌های حفاظتی و هماهنگی بهتر با شبکه پایین‌دست و بالادست را فراهم کنند.
وجود واحد الکترونیکی به‌تنهایی به معنی وجود تمام قابلیت‌های قابل تصور نیست. برای مثال تنظیم جریان بلندمدت، زمان تأخیر، حفاظت اتصال کوتاه یا عملکرد آنی باید از روی کد و دیتاشیت همان تریپ بررسی شوند.
در پروژه‌هایی که سلکتیویتی، هماهنگی حفاظتی یا تنظیمات دقیق اهمیت دارند، مدل‌های الکترونیکی معمولاً گزینه مناسب‌تری نسبت به کلید فیکس هستند، اما هزینه و پیچیدگی انتخاب نیز افزایش پیدا می‌کند.
فریم کلید اتوماتیک چیست؟
فریم یا Frame Size بیانگر اندازه و ظرفیت ساختاری یک خانواده از کلید است. یک فریم ممکن است چند جریان نامی متفاوت را پوشش دهد. بنابراین عدد فریم لزوماً برابر جریان واقعی کلید خریداری‌شده نیست.
برای مثال یک کلید با فریم 250A می‌تواند بسته به خانواده و واحد حفاظتی با جریان نامی کمتر از 250A عرضه شود. هنگام ثبت مشخصات محصول باید «جریان فریم» و «جریان نامی» به‌عنوان دو مشخصه جداگانه در نظر گرفته شوند.
این تفاوت برای انتخاب تجهیزات جانبی، ابعاد نصب، شینه، ترمینال و حتی تعویض کلید نیز اهمیت دارد.
قدرت قطع Icu و Ics در کلید اتوماتیک چینت
قدرت قطع یکی از مهم‌ترین پارامترهای انتخاب MCCB است. Icu ظرفیت نهایی قطع اتصال کوتاه و Ics ظرفیت سرویس اتصال کوتاه را نشان می‌دهد. این مقادیر معمولاً با واحد kA بیان می‌شوند.
قدرت قطع مورد نیاز باید از جریان اتصال کوتاه احتمالی در نقطه نصب بیشتر یا با طراحی حفاظتی شبکه هماهنگ باشد. انتخاب کلید فقط براساس جریان بار و بدون محاسبه سطح اتصال کوتاه، روش کاملی برای طراحی تابلو نیست.
قدرت قطع همچنین با ولتاژ شبکه ارتباط دارد. یک مدل مشخص ممکن است در 230V، 400V و 690V مقادیر Icu متفاوتی داشته باشد. بنابراین اعلام یک عدد واحد برای قدرت قطع کل یک سری بدون ذکر ولتاژ صحیح نیست.
کلید اتوماتیک 3 پل یا 4 پل چینت
مدل سه پل برای قطع هم‌زمان سه فاز در شبکه سه‌فاز استفاده می‌شود. در مدل چهار پل، نول نیز در ساختار کلید حضور دارد؛ اما نحوه عملکرد و وجود یا عدم وجود حفاظت اضافه‌جریان روی پل نول در تمام نسخه‌ها یکسان نیست.
برای مثال در خانواده‌هایی مانند NM8N، نسخه‌های مختلف 4 پل با رفتار متفاوت پل N تعریف شده‌اند. بنابراین صرف عبارت «چهار پل» برای انتخاب کافی نیست و نوع عملکرد نول باید با سیستم زمین و طراحی شبکه تطبیق داده شود.
تفاوت کلید اتوماتیک و کلید حرارتی چینت
| ویژگی |
کلید اتوماتیک MCCB |
کلید حرارتی MPCB |
| کاربرد اصلی |
حفاظت توزیع، کابل، شینه و مصرف‌کننده |
حفاظت اختصاصی موتور |
| رنج جریان |
معمولاً گسترده‌تر و تا جریان‌های بالا |
تمرکز بر جریان موتور |
| تنظیم اضافه‌بار موتور |
بسته به مدل و نوع تریپ |
جزو عملکرد اصلی تجهیز |
| کاربرد در تابلو اصلی |
بسیار متداول |
بیشتر در فیدر موتور |
تفاوت کلید اتوماتیک و کلید مینیاتوری چینت
کلید مینیاتوری یا MCB بیشتر برای مدارهای نهایی با جریان و قدرت قطع پایین‌تر استفاده می‌شود. MCCB در فریم‌های بزرگ‌تر، جریان‌های بالاتر و قدرت‌های قطع متنوع عرضه می‌شود و امکان استفاده از تجهیزات جانبی و واحدهای حفاظتی پیشرفته‌تر را فراهم می‌کند.
در یک تابلو توزیع، معمولاً کلید اتوماتیک می‌تواند در ورودی یا فیدرهای اصلی قرار گیرد و کلیدهای مینیاتوری در مدارهای پایین‌دست استفاده شوند. طراحی صحیح باید هماهنگی حفاظتی میان این سطوح را نیز بررسی کند.
تجهیزات جانبی کلید اتوماتیک چینت
کلیدهای اتوماتیک چینت بسته به سری قابلیت استفاده از تجهیزات جانبی داخلی و خارجی مختلفی دارند. سازگاری هر تجهیز باید با سری و فریم بررسی شود.
بوبین قطع
برای قطع الکتریکی کلید از طریق فرمان خارجی
رله آندرولتاژ
برای عملکرد کلید هنگام افت ولتاژ مدار فرمان
کنتاکت کمکی
برای ارسال وضعیت ON/OFF به مدار فرمان
کنتاکت خطا
برای اعلام عملکرد حفاظتی کلید
دسته گردان
برای کنترل کلید از روی درب تابلو یا با ساختار گردان
عملگر موتوری
برای قطع و وصل الکتریکی و کنترل از راه دور
کاور ترمینال
برای پوشش ترمینال‌ها و افزایش ایمنی نصب
اتصال از پشت
برای تغییر روش اتصال متناسب با طراحی تابلو
راهنمای انتخاب کلید اتوماتیک چینت
اولین مرحله تعیین جریان بار است. جریان نامی کلید باید متناسب با کابل، بار و طراحی شبکه انتخاب شود. انتخاب جریان بزرگ‌تر بدون کنترل ظرفیت کابل می‌تواند حفاظت اضافه‌بار را بی‌اثر کند.
مرحله دوم بررسی جریان اتصال کوتاه است. قدرت قطع Icu و Ics کلید باید با سطح اتصال کوتاه محل نصب هماهنگ باشد. سپس تعداد پل، نوع تریپ و نیاز به تنظیم حفاظت بررسی می‌شوند.
| پارامتر |
موضوع قابل بررسی |
| جریان نامی |
متناسب با جریان بار و ظرفیت کابل |
| فریم |
متناسب با جریان، ابعاد و تجهیزات جانبی |
| قدرت قطع |
بالاتر یا هماهنگ با جریان اتصال کوتاه محاسبه‌شده |
| نوع واحد تریپ |
حرارتی-مغناطیسی، مغناطیسی یا الکترونیکی بسته به سری |
| تعداد پل |
2P، 3P یا 4P بر اساس ساختار شبکه و سری |
| تنظیم حفاظت |
ثابت یا قابل تنظیم بودن جریان و تأخیرها بررسی شود |
| اکسسوری |
بوبین قطع، کنتاکت، دسته گردان، عملگر موتوری و روش اتصال |
نصب کلید اتوماتیک چینت
نصب MCCB باید مطابق Manual همان سری و فریم انجام شود. ابعاد پیچ نصب، فاصله‌های ایمنی، جداکننده‌های قوس، سطح مقطع شینه یا کابل و گشتاور بستن ترمینال در مدل‌های مختلف متفاوت هستند.
برای نمونه، چینت در راهنمای نصب NM8N گشتاور سیم‌کشی متفاوتی برای فریم‌های 125، 250، 400/630، 800 و 1600 اعلام کرده است. این موضوع نشان می‌دهد نمی‌توان یک مقدار گشتاور را برای تمام کلیدهای اتوماتیک چینت استفاده کرد.
پس از نصب نیز عملکرد مکانیکی کلید، وضعیت تجهیزات جانبی و صحت اتصالات باید بررسی شود. در کلیدهای قابل تنظیم، پارامترهای حفاظتی باید طبق محاسبات شبکه تنظیم شوند و تنظیمات پیش‌فرض بدون بررسی فنی مبنای نهایی قرار نگیرند.
قیمت کلید اتوماتیک چینت
قیمت کلید اتوماتیک چینت به سری، فریم، جریان نامی، قدرت قطع، تعداد پل، نوع واحد تریپ و تجهیزات جانبی بستگی دارد. دو کلید 250 آمپر ممکن است از نظر قدرت قطع یا نوع حفاظت تفاوت زیادی داشته باشند و در نتیجه قیمت آن‌ها نیز یکسان نباشد.
کلیدهای دارای تریپ الکترونیکی، عملگر موتوری، کنتاکت‌های جانبی یا قابلیت‌های پیشرفته معمولاً نسبت به نسخه پایه هزینه بیشتری دارند. در زمان استعلام بهتر است کد کامل محصول یا حداقل جریان، تعداد پل، قدرت قطع و نوع حفاظت اعلام شوند.
در بازار ایران نام «چانت» نیز برای برند CHINT استفاده می‌شود. در آوا الکتریک معیار اصلی نام «چینت» است، اما عبارت‌هایی مانند «کلید اتوماتیک چانت» در کلمات کلیدی فرعی پوشش داده می‌شوند.
سؤالات متداول کلید اتوماتیک چینت
کلید اتوماتیک چینت چه کاربردی دارد؟
برای حفاظت مدارهای توزیع در برابر اضافه‌بار و اتصال کوتاه و همچنین قطع، وصل و ایزوله کردن مدار استفاده می‌شود.
سری‌های اصلی کلید اتوماتیک چینت کدام‌اند؟
NXM، NM8N و NM1 از خانواده‌های مهم MCCB چینت هستند. امکانات و محدوده هر خانواده متفاوت است.
تفاوت NXM و NM8N چیست؟
هر دو خانواده فعال MCCB چینت هستند، اما NM8N تنوع گسترده‌ای از واحدهای حفاظتی حرارتی-مغناطیسی و الکترونیکی را ارائه می‌کند و NXM خانواده جدید و گسترده چینت با ساختار ماژولار و گزینه‌های متنوع حفاظت و اکسسوری است.
کلید اتوماتیک قابل تنظیم یعنی چه؟
یعنی یک یا چند پارامتر حفاظتی در محدوده تعریف‌شده قابل تغییر هستند. اینکه جریان، تأخیر یا حفاظت آنی قابل تنظیم باشد به نوع تریپ بستگی دارد.
Icu و Ics چه تفاوتی دارند؟
Icu قدرت قطع نهایی اتصال کوتاه و Ics ظرفیت سرویس اتصال کوتاه کلید است. مقدار هر دو به مدل و ولتاژ کاری وابسته است.
آیا فریم کلید همان جریان نامی است؟
خیر. یک فریم می‌تواند چند جریان نامی مختلف را پوشش دهد. جریان فریم و جریان نامی باید به‌صورت جداگانه بررسی شوند.
کلید اتوماتیک 3 پل بهتر است یا 4 پل؟
انتخاب به ساختار شبکه و نیاز به قطع یا حفاظت پل نول بستگی دارد. چهار پل بودن به‌تنهایی به معنی مناسب‌تر بودن نیست.
آیا NM1 هنوز تولید می‌شود؟
خانواده NM1 همچنان در کاتالوگ رسمی فعلی چینت وجود دارد، اما بعضی SKUهای مشخص آن قبلاً متوقف شده‌اند. وضعیت هر کد باید جداگانه بررسی شود.
چه تجهیزات جانبی برای MCCB چینت وجود دارد؟
بسته به سری شامل بوبین قطع، رله آندرولتاژ، کنتاکت کمکی، کنتاکت خطا، دسته گردان، عملگر موتوری، کاور ترمینال و اتصالات مختلف است.
برای خرید کلید اتوماتیک چینت چه اطلاعاتی لازم است؟
جریان بار، جریان فریم، ولتاژ شبکه، تعداد پل، جریان اتصال کوتاه احتمالی، قدرت قطع مورد نیاز، نوع حفاظت و تجهیزات جانبی باید مشخص شوند.
راهنمای خرید و قیمت کلید اتوماتیک چینت
برای خرید کلید اتوماتیک چینت ابتدا جریان بار و ظرفیت کابل را مشخص کنید و سپس قدرت قطع مورد نیاز را بر اساس جریان اتصال کوتاه شبکه بررسی کنید. بعد از آن می‌توان میان سری‌های NXM، NM8N و NM1 و میان نسخه‌های حرارتی-مغناطیسی، قابل تنظیم یا الکترونیکی انتخاب کرد. تعداد پل، فریم، نوع پل نول در مدل چهار پل و نیاز به تجهیزاتی مانند بوبین قطع، رله آندرولتاژ، کنتاکت کمکی، دسته گردان و عملگر موتوری نیز باید پیش از سفارش مشخص شوند.
آوا الکتریک به‌عنوان مرکز تخصصی فروش و تأمین تجهیزات برق و اتوماسیون صنعتی، امکان مشاوره برای انتخاب کلید اتوماتیک چینت، مقایسه سری‌های مختلف، بررسی فریم و قدرت قطع، انتخاب تجهیزات جانبی، استعلام قیمت، بررسی موجودی و خرید مدل مناسب را فراهم می‌کند.
برای راهنمای خرید و دریافت قیمت کلید اتوماتیک چینت با شماره 03191091031 تماس بگیرید.
