PLC دلتا؛ مشخصات و راهنمای انتخاب

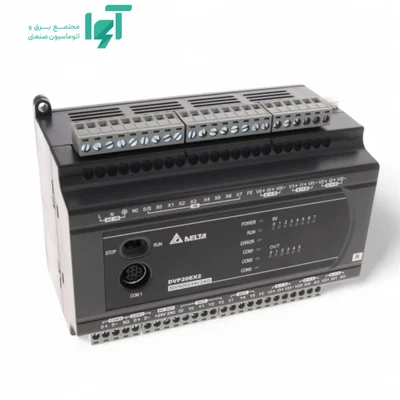

DVP20EX200R
در یک دستگاه تولید، ورودی‌ها وضعیت حضور قطعه، پایان کورس یا آماده‌بودن بخش‌ها را به برنامه می‌رسانند. CPU بر اساس این وضعیت‌ها و تنظیمات اپراتور، ترتیب فرمان‌ها را اجرا می‌کند. ارتباط با HMI نیز امکان نمایش وضعیت، تغییر مقادیر مجاز و پیگیری آلارم‌های تعریف‌شده در برنامه را فراهم می‌کند.
جدول مشخصات فنی
| کد محصول | DVP20EX200R |
|---|
| برند | دلتا |
|---|
| نوع تجهیز | CPU |
|---|
| خانواده | DVP-EX2 |
|---|
| ورودی دیجیتال | ۸ کانال |
|---|
| خروجی دیجیتال | 6 کانال رله‌ای |
|---|
| ورودی آنالوگ | ۴ کانال |
|---|
| خروجی آنالوگ | ۲ کانال |
|---|
| ورودی یا شمارندهٔ سریع | تک‌ورودی: دو کانال 100 kHz و شش کانال 10 kHz؛ ظرفیت انکودر تابع حالت شمارش |
|---|
| خروجی پالس | ندارد؛ خروجی رله‌ای برای پالس سریع مناسب نیست |
|---|
| ساعت واقعی RTC | دارد |
|---|
| حافظه برنامه | 16k steps |
|---|
| رجیستر داده | 10k words |
|---|
| شرایط محیطی | 0-55C/5–95%RH |
|---|
| تغذیه یا اتصال به باس | 100–240 VAC |
|---|
| رابط‌ها و پروتکل‌ها | RS-232؛ دو RS-485؛ Modbus RTU/ASCII |
|---|
ورودی و خروجی؛ تفسیر سیگنال‌ها و سیم‌بندی
۸ ورودی دیجیتال، وضعیت‌های دوحالتهٔ حسگر، شستی و کلید حد را دریافت می‌کنند. سطح ولتاژ و مشترک ورودی باید با خروجی حسگر هماهنگ باشد. ورودی عمومی را بدون بررسی تخصیص ترمینال و فرکانس، جای ورودی انکودر به کار نبرید.
آرایش خروجی این مدل 6Relay است. خروجی رله‌ای کنتاکت مکانیکی دارد و برای فرمان‌های معمولی مناسب است. جریان مجاز کنتاکت، نوع بار، جریان لحظهٔ وصل و عمر کلیدزنی باید بررسی شوند. رله خروجی پالس سریع سروو یا استپ‌موتور نیست. برای بار بزرگ از واسط مناسب استفاده کنید و حفاظت بوبین را نزدیک بار نصب کنید.
۴ ورودی آنالوگ برای دریافت سیگنال پیوسته در نظر گرفته شده است. رنج ولتاژ یا جریان باید از رنج‌های پشتیبانی‌شده انتخاب شود؛ مقدار خام سپس به واحد مهندسی مانند فشار، سطح یا درصد تبدیل می‌شود. تفکیک مبدل، دقت کل اندازه‌گیری نیست و خطای حسگر، سیم‌بندی و نویز نیز بر نتیجه اثر دارد.
۲ خروجی آنالوگ، مقدار فرمان برنامه را به سیگنال الکتریکی برای درایو یا عملگر سازگار تبدیل می‌کند. رنج دو سمت، مقاومت بار و رفتار خروجی در توقف کنترلر را مشخص کنید و صفر و انتهای مقیاس را با اندازه‌گیری واقعی آزمایش کنید.
شمارش سریع و ظرفیت کنترل حرکت
مشخصهٔ ورودی سریع این مدل: تک‌ورودی: دو کانال 100 kHz و شش کانال 10 kHz؛ ظرفیت انکودر تابع حالت شمارش. فرکانس ورودی با زمان اجرای برنامه یکسان نیست. حالت شمارش تک‌ورودی، پالس و جهت یا انکودر چندفاز، تعداد ترمینال‌ها و ظرفیت هم‌زمان را تغییر می‌دهد؛ تخصیص ورودی‌ها باید مطابق جدول همان حالت انجام شود.
خروجی پالس: ندارد؛ خروجی رله‌ای برای پالس سریع مناسب نیست. در کاربرد حرکت باید از ماژول یا کنترلر مناسب استفاده شود.
ارتباطات و راه‌اندازی شبکه
رابط‌ها یا مسیرهای ارتباطی این مدل عبارت‌اند از: RS-232؛ دو RS-485؛ Modbus RTU/ASCII. وجود یک رابط فیزیکی به معنی پشتیبانی از همهٔ پروتکل‌ها یا همهٔ نقش‌های Master و Slave نیست؛ نقش و نگاشت داده باید برای همان رابط انتخاب شوند.
تنظیم مسیر سریال
نرخ انتقال، تعداد بیت داده، زوجیت، بیت توقف و آدرس دستگاه باید در دو سمت سازگار باشند. در RS-485 قطبیت زوج، مرجع سیگنال و مقاومت انتهاییِ دو سر باس طبق راهنمای تجهیزات تعیین می‌شوند. برای تبادل رجیستر، نوع داده و ترتیب بایت نیز کنترل شود.
جزئیات فنی و اثر آن‌ها در عملکرد
DVP20EX200R CPU آنالوگ مجتمع EX2 با تغذیه ۱۰۰ تا ۲۴۰ ولت AC، هشت ورودی دیجیتال، شش خروجی رله‌ای، چهار ورودی و دو خروجی آنالوگ است. هشت ورودی دیجیتال برای سنسور و وضعیت‌های ۲۴ ولت، شش رله برای فرمان بارهای AC یا DC در محدوده کنتاکت، چهار ورودی آنالوگ برای دریافت ولتاژ یا جریان و دو خروجی آنالوگ برای مرجع سرعت، شیر تناسبی یا Setpoint در اختیار برنامه‌اند.
بخش آنالوگ داخلی EX2 رزولوشن ۱۲ بیت و رنج‌های ولتاژی یا جریانی قابل انتخاب دارد.
نرم‌افزار، حافظه و راه‌اندازی پروژه
برنامه‌ریزی با ISPSoft؛ در مدل‌های DVP پشتیبانی‌شده، WPLSoft نیز قابل بررسی است انجام می‌شود. پیش از دانلود، نسخهٔ نرم‌افزار و هدف سخت‌افزاری پروژه را با کنترلر تطبیق دهید. برنامهٔ قبلی، تنظیمات شبکه و پارامترهای نگهداری‌شونده باید نسخهٔ پشتیبان داشته باشند.
حافظهٔ برنامه، رجیستر داده و حافظهٔ فایل وظایف متفاوت دارند و نباید به‌عنوان یک فضای یکپارچه جمع زده شوند. تعداد دستور یا گام برنامه نیز معادل تعداد ورودی و خروجی نیست. متغیرهای ماندگار، رفتار پس از قطع برق و ساعت RTC را مطابق نیاز ماشین تعریف کنید؛ برای برنامهٔ نهایی، زمان چرخه در شرایط بار واقعی سنجیده شود.
تجهیزات جانبی و نکات توسعه
افزایش ورودی و خروجی
ماژول دیجیتال برای افزایش فرمان‌های دوحالته، آنالوگ برای سیگنال جریان یا ولتاژ، ماژول دما برای اتصال مستقیم حسگر و ماژول لودسل برای پل اندازه‌گیری وزن انتخاب می‌شود. خانوادهٔ توسعه، سمت نصب، تعداد مجاز و بودجهٔ توان باید هم‌زمان بررسی شوند؛ شباهت کانکتور، سازگاری دو خانواده را تضمین نمی‌کند.
کابل برنامه‌ریزی و ارتباط HMI
کابل بر اساس درگاه واقعی کنترلر و پین‌آرایی انتخاب می‌شود. در مسیر سریال، کابل عمومی با ظاهر مشابه ممکن است سیم‌بندی متفاوت داشته باشد. اتصال HMI نیز علاوه بر کابل صحیح به درایور سازگار و تعیین آدرس متغیرها نیاز دارد.
تغذیه، نصب و نگهداری
تغذیه یا مسیر تأمین توان این مدل 100–240 VAC است. شرایط محیطی اعلام‌شده 0-55C/5–95%RH است؛ رطوبت باید بدون میعان باشد. مسیر کابل قدرت را از سیگنال و شبکه جدا کنید، اتصال زمین و شیلد را مطابق راهنمای سازنده ببندید و فضای سرویس و تهویهٔ تابلو را در نظر بگیرید. پیش از تغییر سیم‌بندی، تغذیه را قطع کنید؛ مجازبودن تعویض ماژول در حال کار باید صریحاً در راهنمای همان سامانه تأیید شده باشد.
پرسش‌های متداول
آیا خروجی این مدل برای فرمان سروو مناسب است؟
خروجی رله‌ای برای تولید پالس سریع مناسب نیست. ارتباط شبکه‌ای یا ماژول حرکت باید جداگانه و بر اساس امکانات همین CPU انتخاب شود.
آیا همهٔ اعضای این خانواده امکانات یکسان دارند؟
خیر. پسوند کد می‌تواند نوع خروجی، رابط شبکه، تغذیه یا ظرفیت حرکت را تغییر دهد؛ کد کامل مبنای انتخاب است.
آیا کارت‌ها و کابل‌های جانبی همراه محصول هستند؟
اقلام همراه باید در پیش‌فاکتور همان سفارش مشخص شوند. توضیح یک آپشن یا نمایش آن در عکس خانواده، به معنی همراه‌بودن آن نیست.
برای استعلام قیمت چه اطلاعاتی لازم است؟
کد DVP20EX200R، تعداد موردنیاز، مدل تجهیز مقصد و مشخصات سیگنال یا شبکه را به آوا الکتریک اعلام کنید تا اقلام مکمل نیز بررسی شوند.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و موجودی PLC دلتا DVP20EX200R با کد DVP20EX200R، مشخصات پروژه را به آوا الکتریک اعلام کنید. کد کامل دستگاه موجود، تعداد و نوع سیگنال‌ها، ولتاژ تغذیه، شبکهٔ موردنیاز و تجهیزات جانبی باید با سفارش تطبیق داده شوند. قیمت و اقلام همراه بر اساس همان کد و پیش‌فاکتور مشخص می‌شوند؛ تصویر خانواده یا وجود قابلیت توسعه به معنی همراه‌بودن تمام کارت‌ها، کابل‌ها و ماژول‌ها نیست.
